（免費下載）JTJ 285-2000 港口工程嵌巖樁設計與施工規程
1 總 則
1.0.1 為使港口工程嵌巖樁的設計與施工做到技術先進、經濟合理、安全適用和保證工程質量，制定本規程。
1.0.2 本規程適用于港口工程嵌巖樁的設計、施工、質量控制和載荷試驗。其他類似工程的嵌巖樁可參照?qǐng)?zhí)行。
1.0.3 作用于樁上的荷載及其效應組合，應按現行行業標準《港口工程荷載規范》(JTJ215)、《港口工程樁基規范》(JTJ254)和《高樁碼頭設計與施工規范》(JTJ291)等的有關規定執行。
1.0.4 港口工程嵌巖樁的設計與施工，除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術語和符號
2.2 主要符號
A——樁身截面面積或樁端面積
AS——錨桿鋼筋截面面積
D——樁身直徑或錨孔直徑
G——樁重力
Le——錨桿有效錨固長度
Li——樁身穿過第i層土的厚度
Md——基巖頂面處樁身彎矩設計值
Pd——錨桿抗拔力設計值
Pk——錨桿極限抗拔力標準值
Qcd——單樁軸向抗壓承載力設計值
Qck——單樁軸向抗壓極限承載力標準值
Qtd——單樁軸向抗拔承載力設計值
Qtk——單樁軸向抗拔極限承載力標準值
vd——基巖頂面處樁身剪力設計值
d——樁內徑、嵌巖段直徑或錨桿鋼筋直徑
fck——混凝土軸心抗壓強度標準值
frc——巖石飽和單軸抗壓強度標準值
fy——錨桿鋼筋抗拉強度設計值
fyk——錨桿鋼筋屈服強度標準值
hr——嵌巖深度
qfi——單樁第i層土的極限側摩阻力標準值
qfk——粘結強度標準值
γ——分項系數
μ——樁身周長
ξ——阻力計算系數
3 一般規定
3.0.1 嵌巖樁的設計與施工應具備下列資料：
(1)使用要求；
(2)水文、氣象、地形、環境和水深資料；
(3)地質條件及工程地質評價；
(4)必要的載荷試驗和站立穩定試驗情況；
(5)影響施工的障礙物的探摸情況；
(6)主要施工機具性能等。
3.0.2 嵌巖樁樁型應根據使用要求和基巖埋藏深度等地質條件，通過技術經濟論證確定。嵌巖樁可采用灌注型嵌巖樁、灌注型錨桿嵌巖樁、預制型植入嵌巖樁、預制型芯柱嵌巖樁、預制型錨桿嵌巖樁或組合式嵌巖樁等。嵌巖樁可為直樁或斜樁。
3.0.3 嵌巖樁的承載力應根據不同受力情況，分別按樁身結構強度和地基對樁的支承能力進行計算。
3.0.4 嵌巖樁設計，應按不同的設計狀況和設計極限狀態進行計算。
3.0.5 嵌巖樁設計，應根據不同情況進行下列承載能力極限狀態計算：
(1)樁基的軸向承載力和水平承載力計算；
(2)樁身受壓、受彎、受拉、受剪和受扭的承載力計算；
(3)樁身的自由長度較大時，樁的壓屈穩定驗算。
3.0.6 嵌巖樁設計，必要時應進行下列正常使用極限狀態計算：
(1)混凝土和預應力混凝土嵌巖樁的限裂或抗裂驗算；
(2)水平變形計算。
3.0.7 嵌巖樁樁基工程的勘察，除應滿足《港口工程地質勘察規范》(JTJ240)的有關規定外，尚應符合下列規定。
3.0.7.1 鉆孔間距宜取15-25m。當相鄰兩孔間的巖層面坡度大于10％時，應根據工程具體條件適當加密，對地質情況復雜的工程，宜在每根樁布置一個鉆孔。
3.0.7.2 控制性鉆孔宜為鉆孔總數的1／3―1／2。鉆孔宜達到樁端以下3―5倍樁徑處，當持力巖層較薄，有部分鉆孔鉆穿持力巖層時，應探明下臥層的地質情況。
3.0.7.3 在巖溶地區，應查明溶洞、溶槽、溶溝和石筍等分布情況。
4 承 載 力
5 結構設計
6 施 工
7 施工質量控制
8 載荷試驗
附錄A 基巖的工程性質
A.0.1 巖石按強度分類，見表A.0.1。

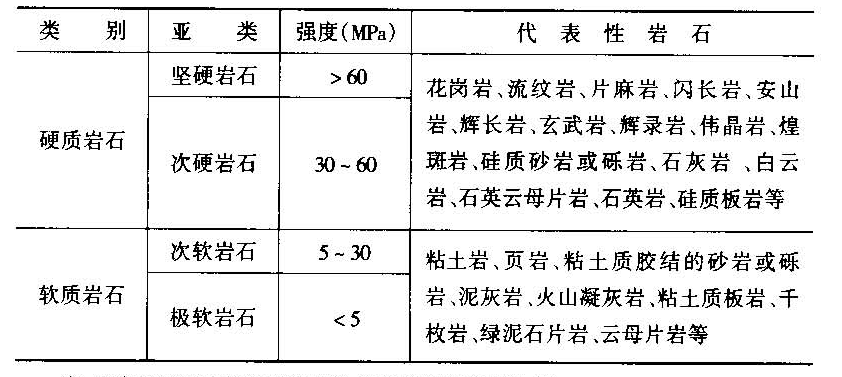

巖石按強度分類表 表A.0.1
注：強度指新鮮巖塊的飽和單軸極限抗壓強度標準值。
A.0.2 硬質巖石、巖體風化程度的劃分，見表A.0.2。
A.0.3 軟質巖石、巖體風化程度的劃分，見表A.0.3。
A.0.4 巖石物理力學參數，見表A.0.4。
A.0.5 巖石各種強度對比關系，見表A.0.5。

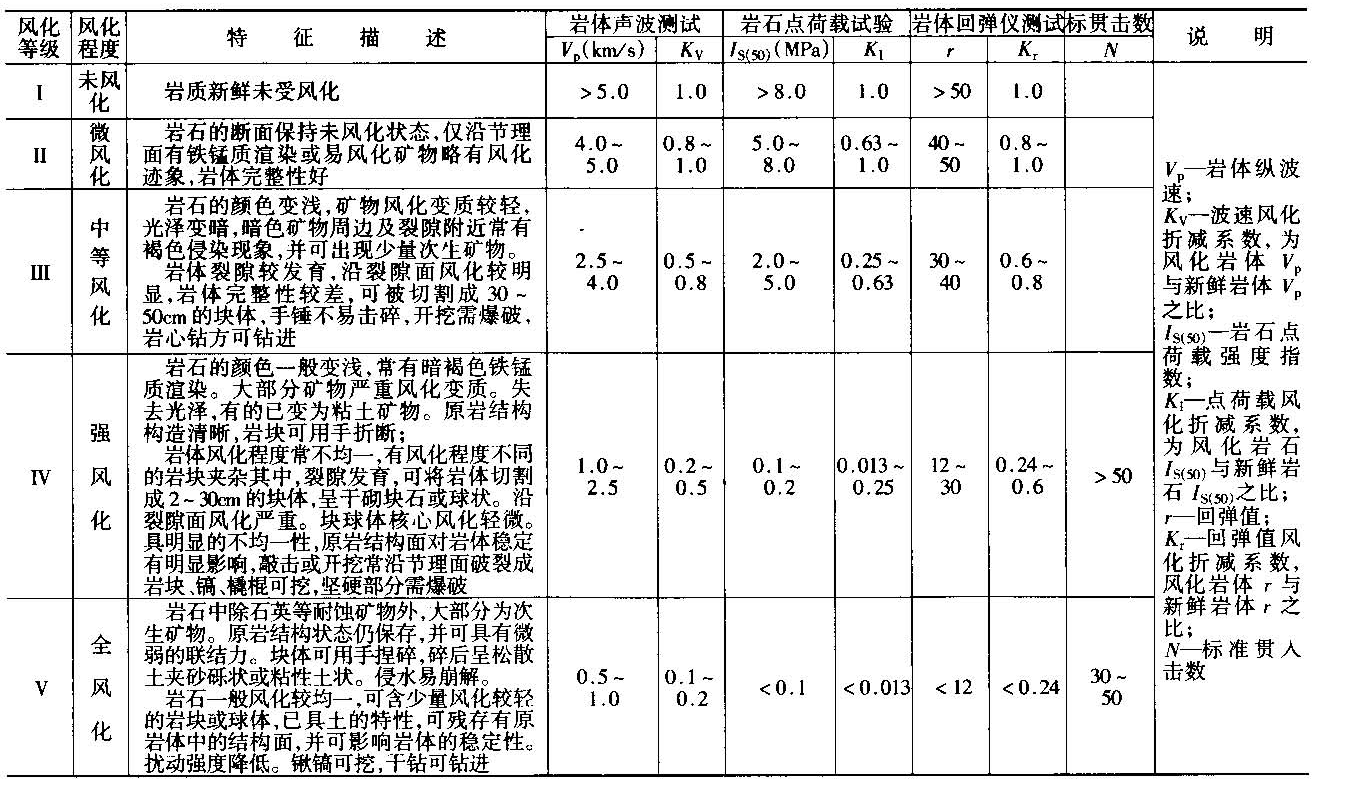

硬質巖石巖體風化程度劃分 表A.0.2

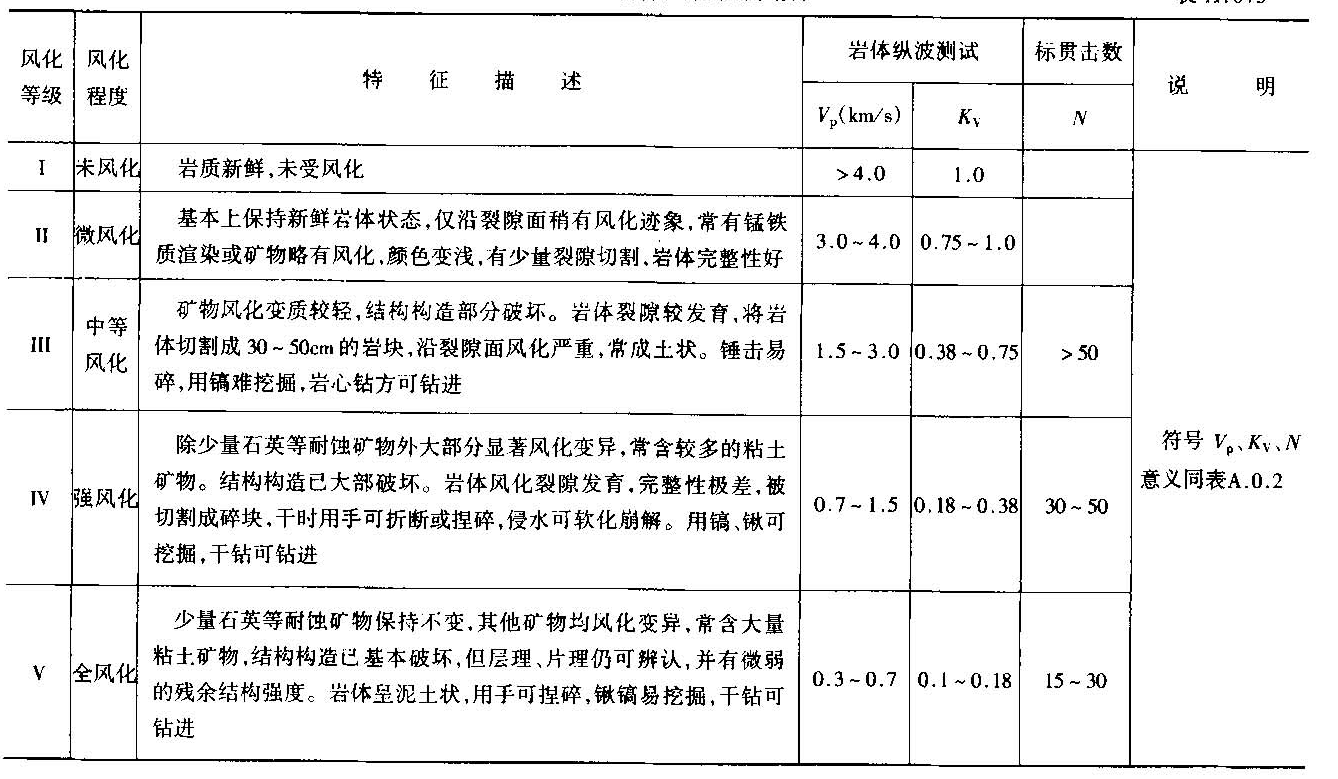

軟質巖石巖體風化程度劃分 表A. 0. 3

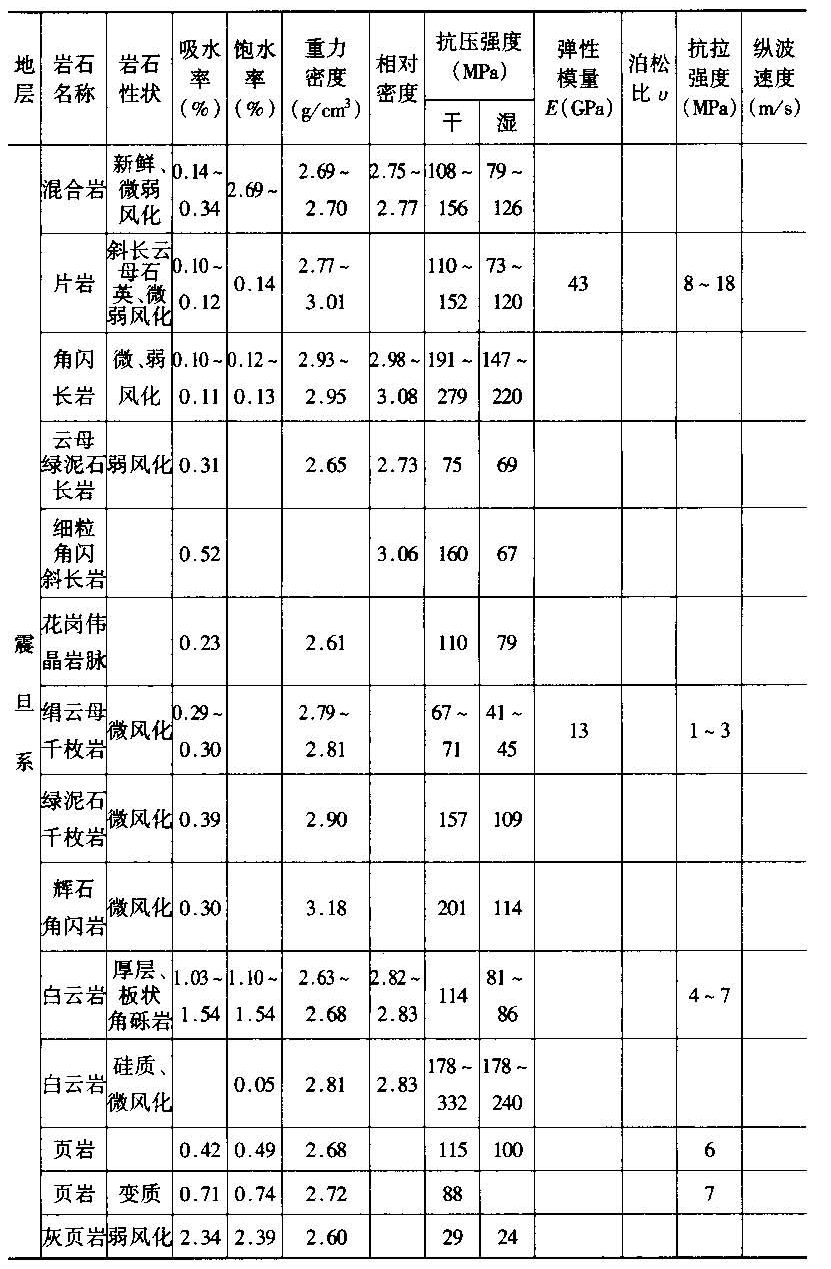

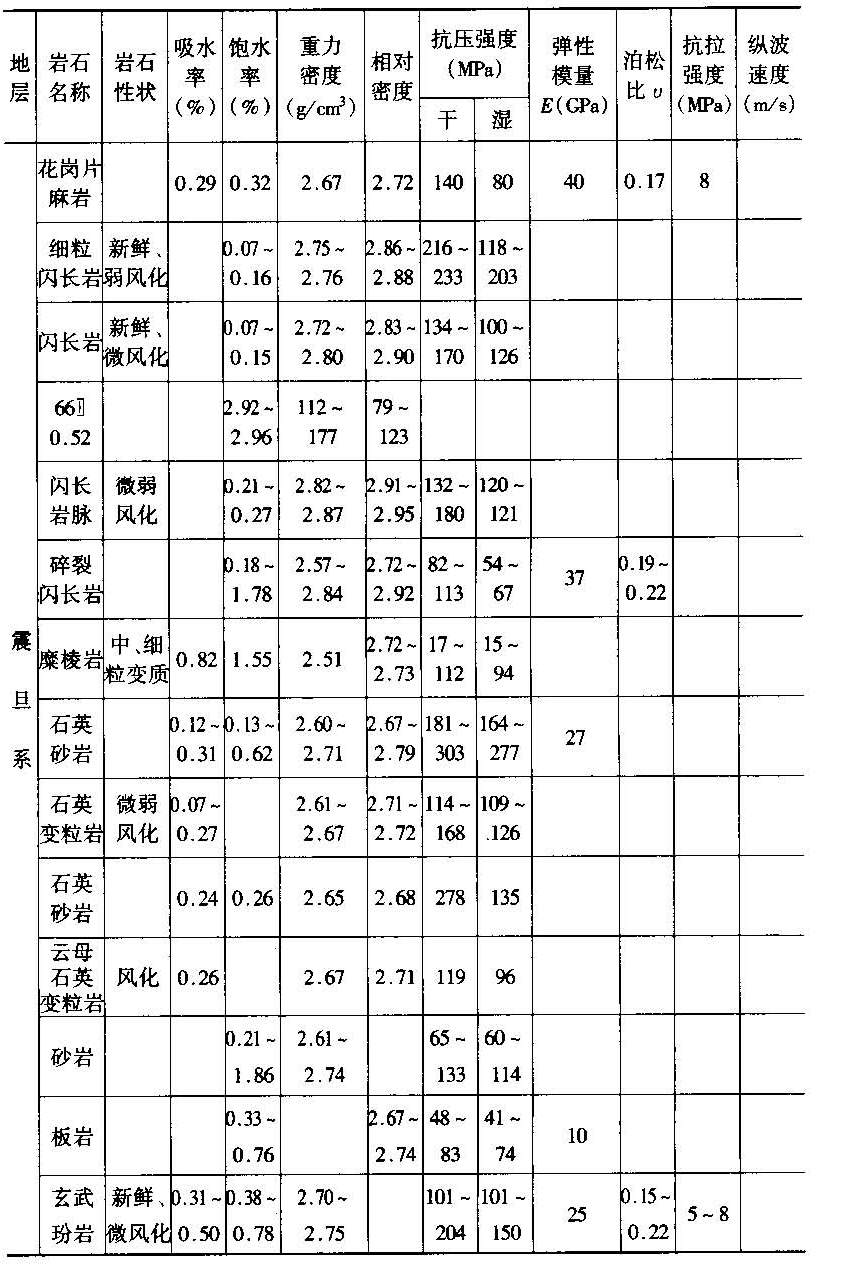

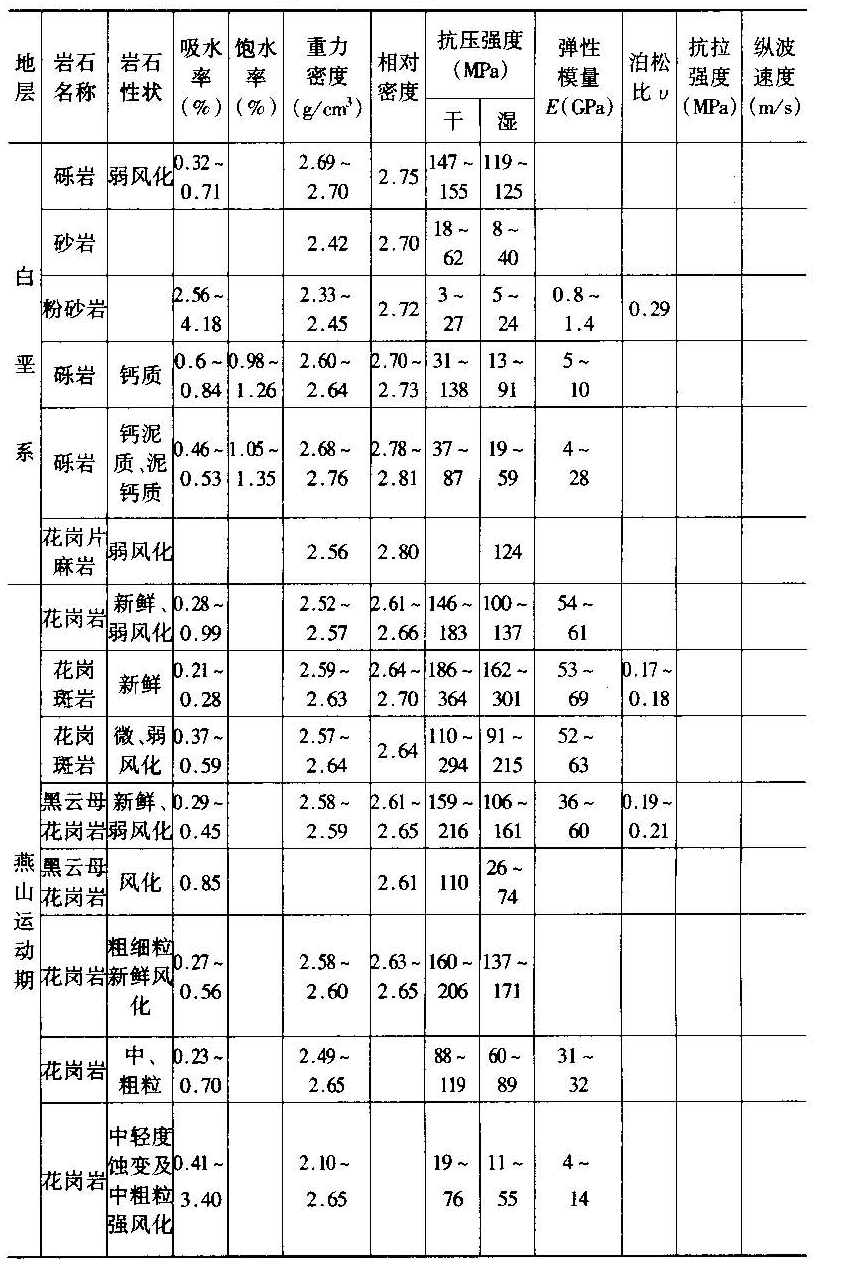

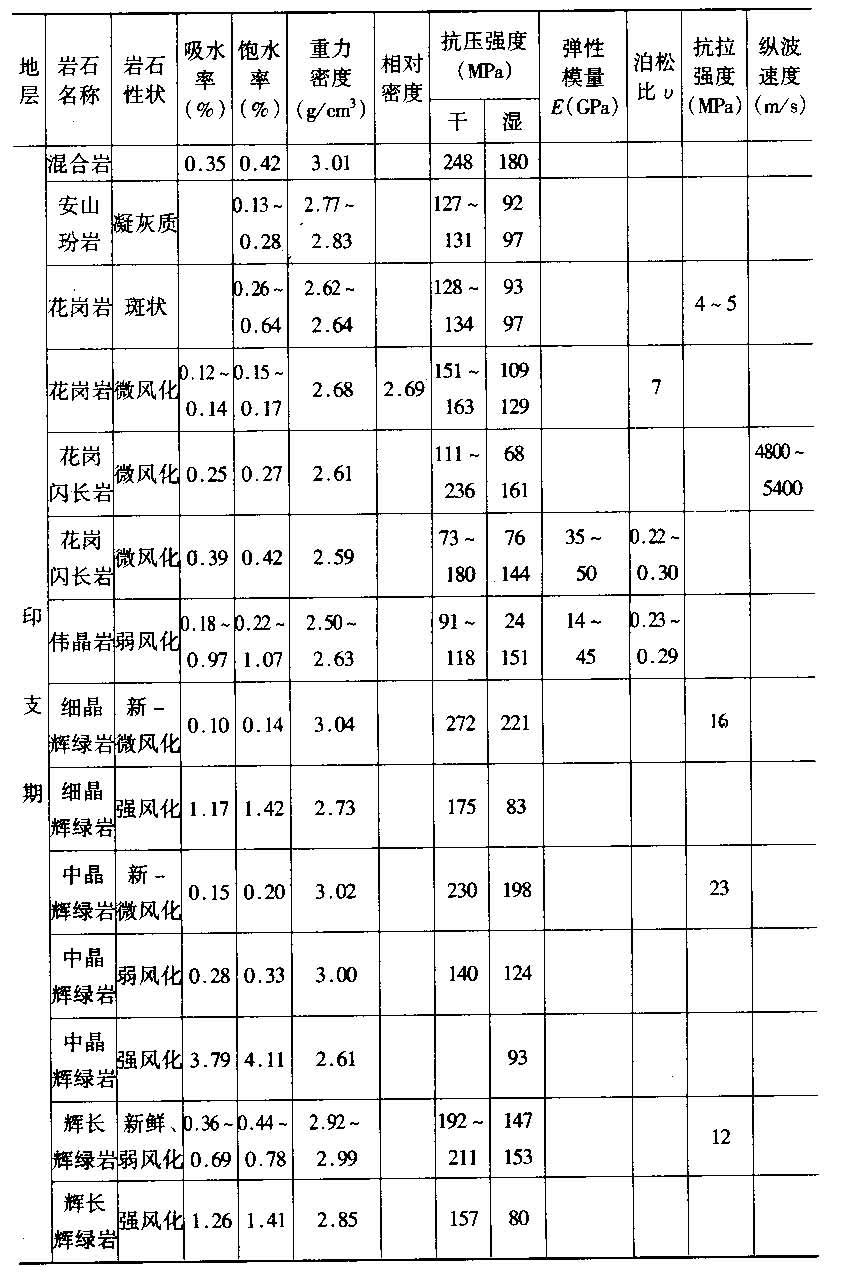

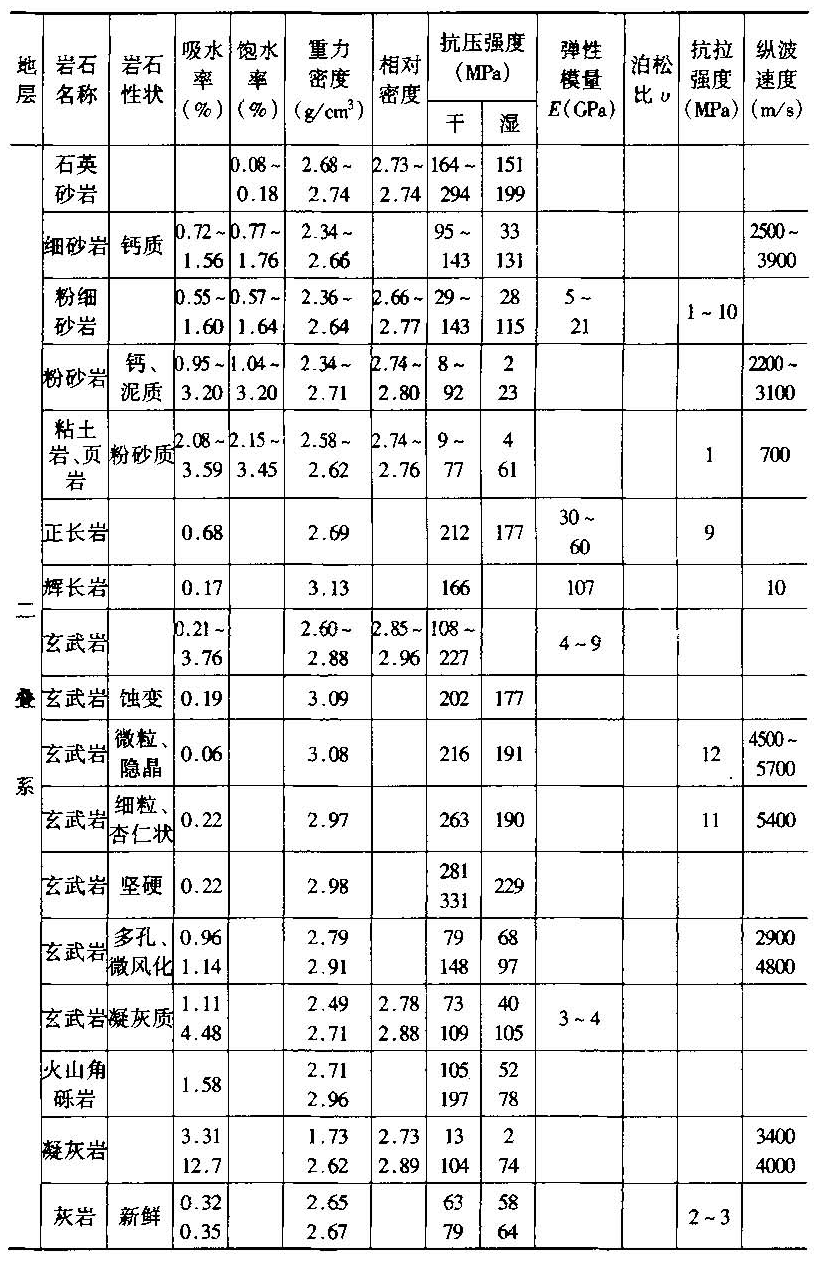

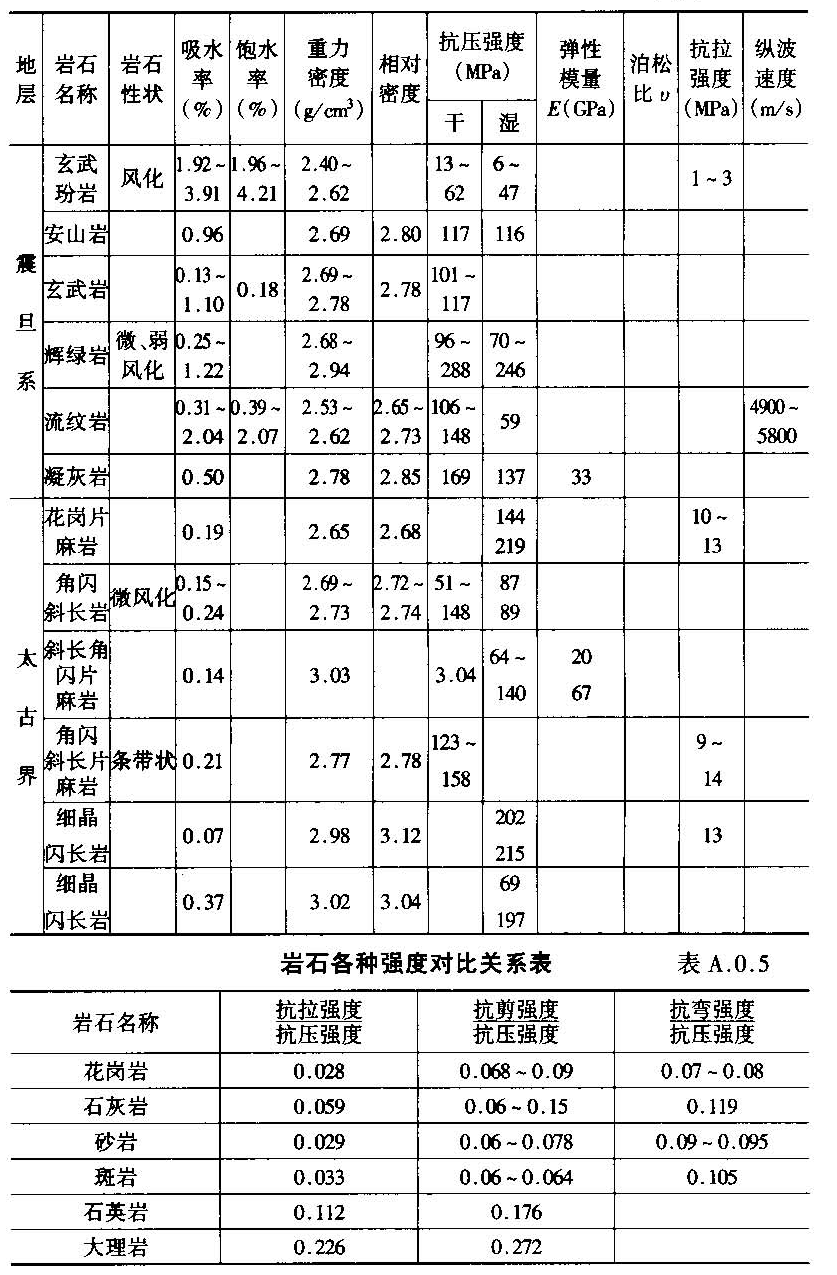

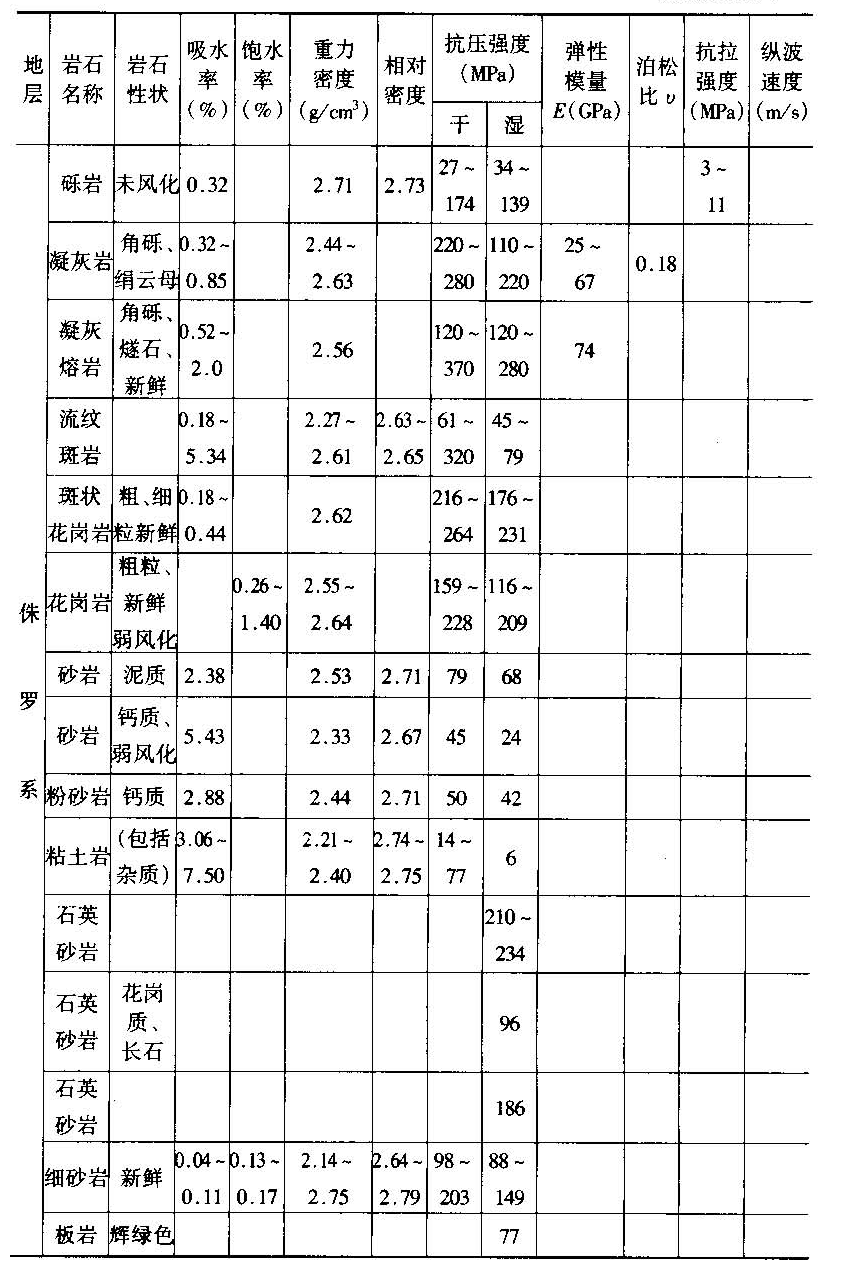

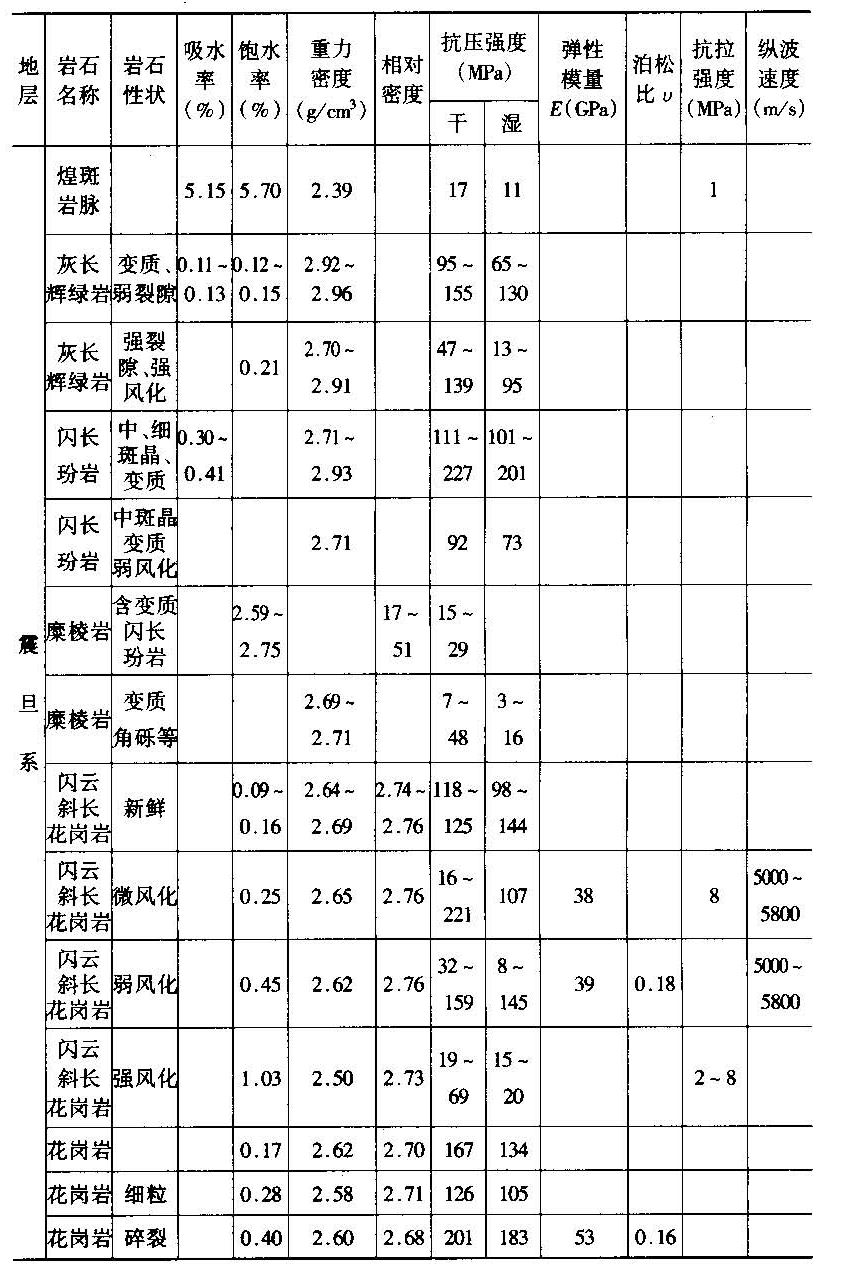

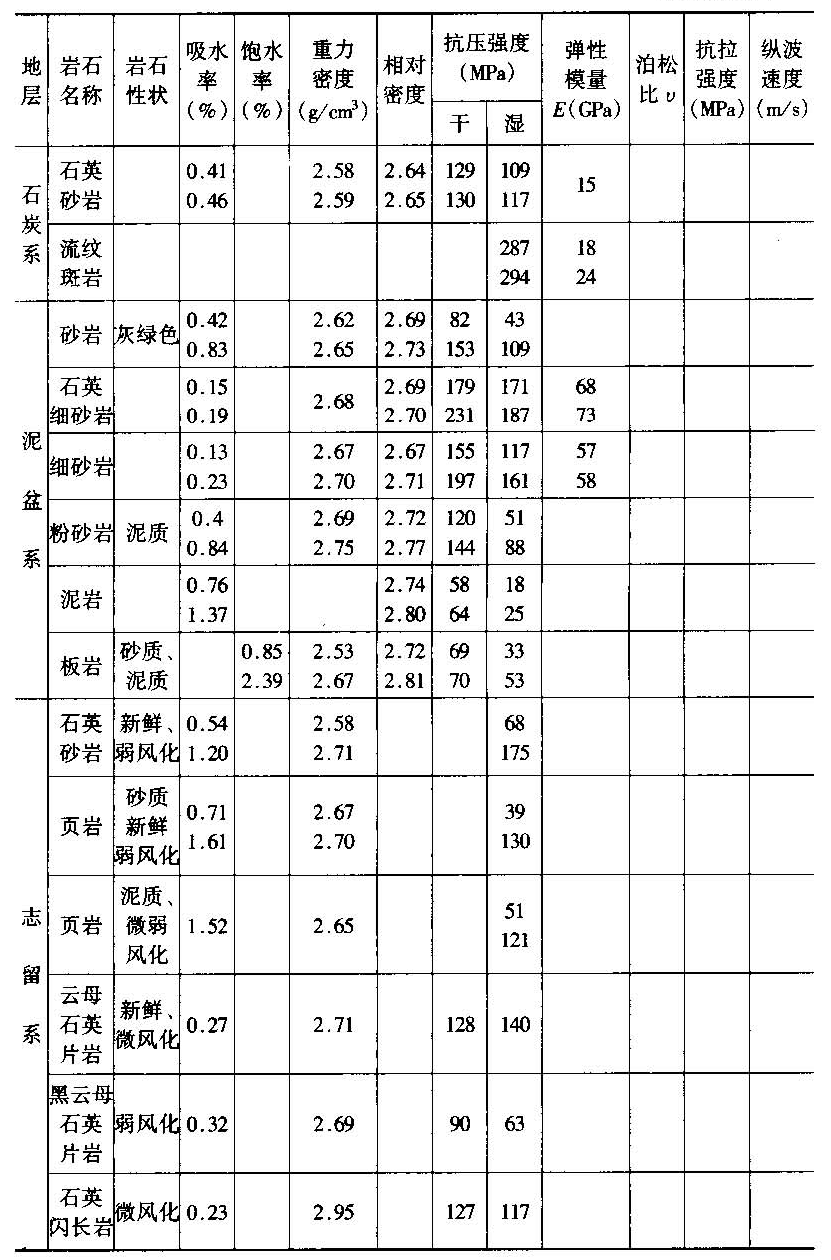

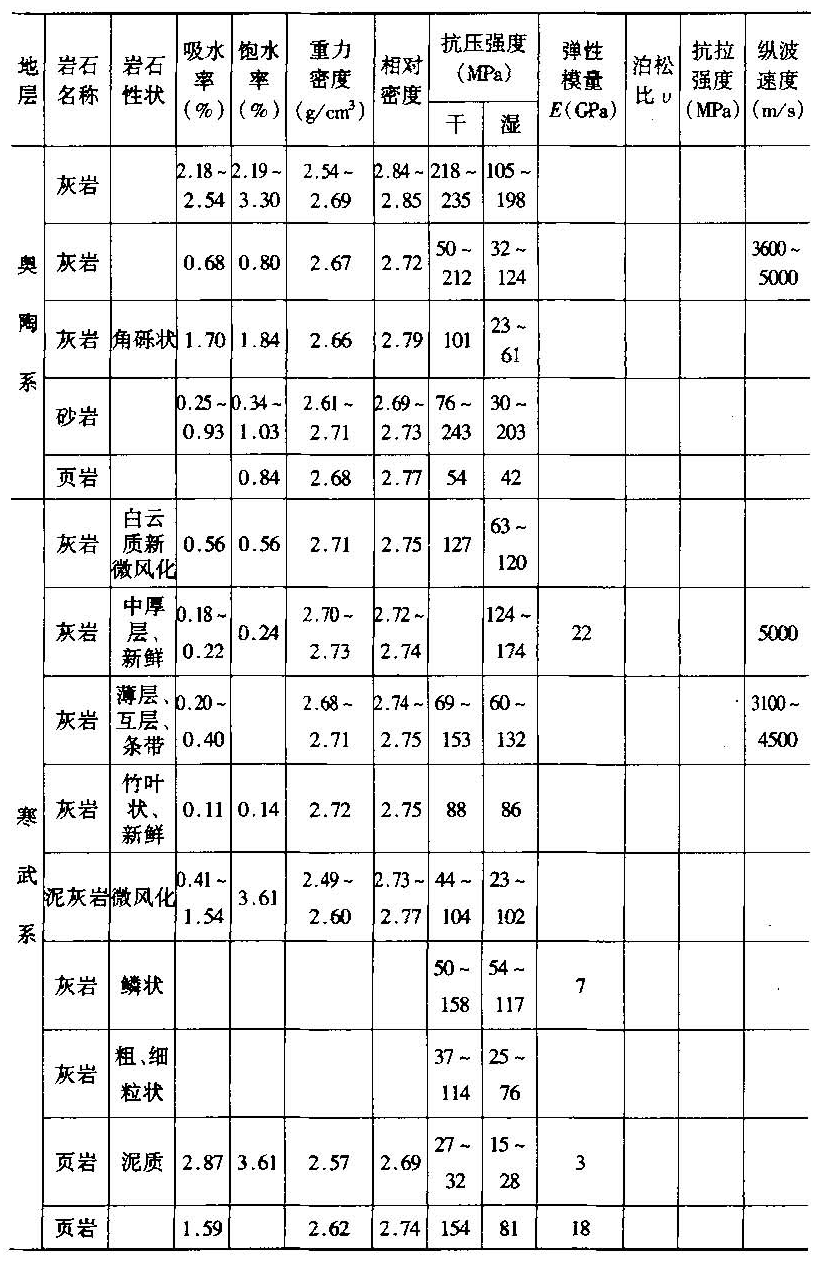

巖石物理力學參數匯總表 表A.0.4
附錄B 嵌巖樁嵌巖型式及施工示意圖
附錄B 嵌巖樁嵌巖型式及施工示意圖

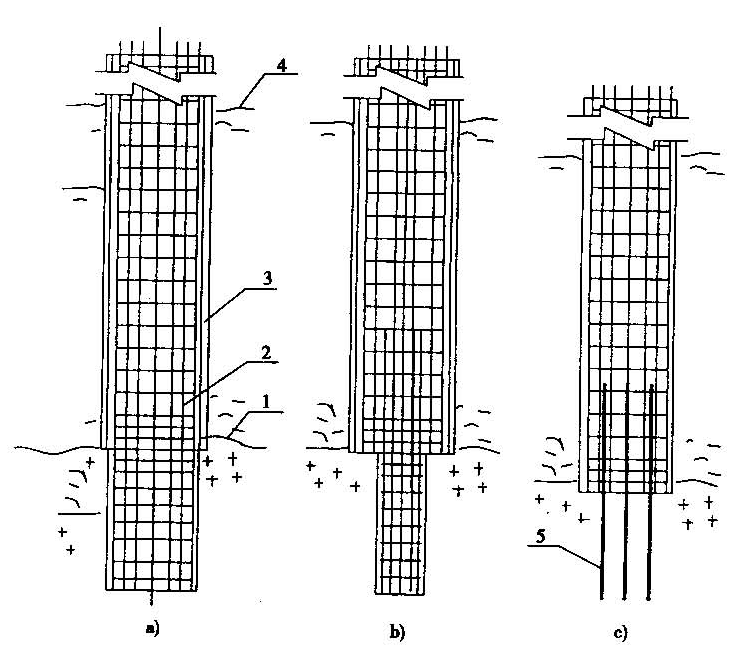

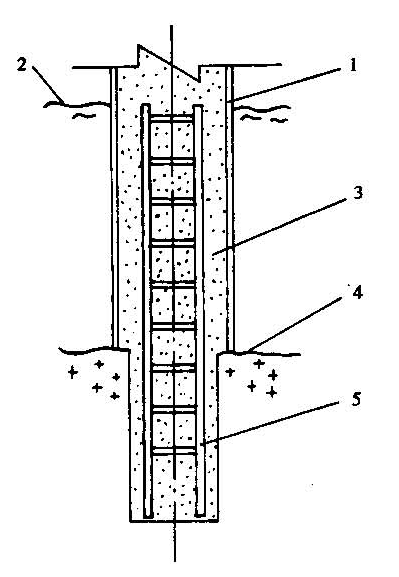

圖B.0.1 灌注型嵌巖樁和灌注型錨桿嵌巖樁嵌巖型式示意圖
a)等于樁徑的嵌巖樁；b)小于樁徑的嵌巖樁；c)錨桿嵌巖樁
1-巖層面；2-鋼筋籠；3-鋼護筒；4-覆蓋層頂面；5-錨桿

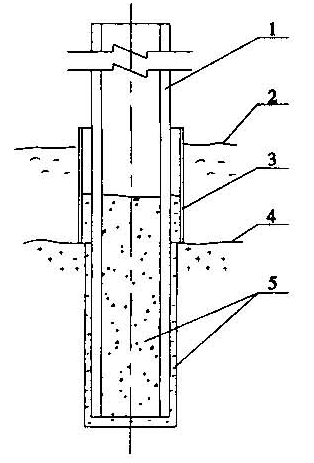

圖B.0.2 預制型植入嵌巖樁嵌巖型式示意圖
1-預制樁；2-覆蓋層頂面；3-鋼護筒；4-巖層面；5-水下混凝土

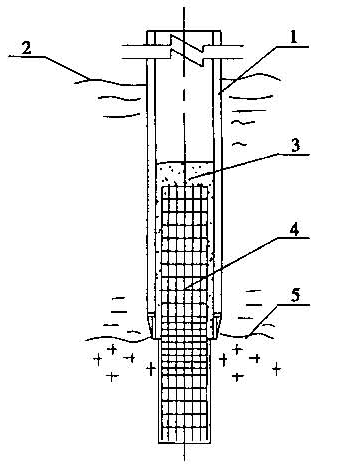

圖B.0.3 預制型芯柱嵌巖樁嵌巖型式示意圖1-預制樁；2―覆蓋層或混凝土套箱砂層頂面；3―樁芯柱混凝土；4-鋼筋籠；5-巖層面

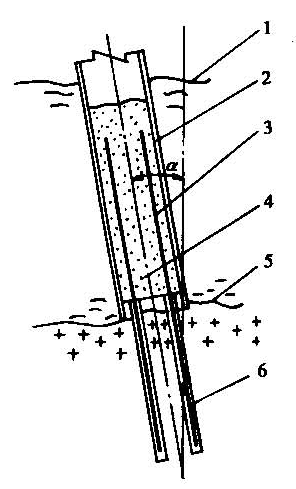

圖B.0.4 預制型錨桿嵌巖樁下段錨固型式示意圖1-覆蓋層頂面；2-預制樁；3-錨桿；4-樁芯混凝土；5-巖層面；6-錨固水泥漿
圖B.0.5 預制型錨桿嵌巖樁上段錨固型式示意圖1-樁芯混凝土；2-預制樁；3-鋼筋籠；4-覆蓋層頂面；5-鉆錨孔導管；6-巖層面；7-錨桿；8-錨固水泥漿體
圖B.0.6組合式嵌巖樁錨固型式示意圖1-灌注樁或預制樁；2-覆蓋層頂面；3-鋼筋籠；4-巖層面；5―嵌巖柱；各錨桿

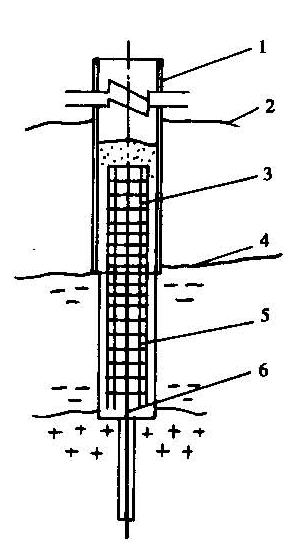

圖B.0.7 預制型芯柱嵌巖樁型鋼籠嵌固型式示意圖1-預制樁；2-覆蓋層頂面；3―樁芯混凝土；4-巖層面；5-型鋼籠

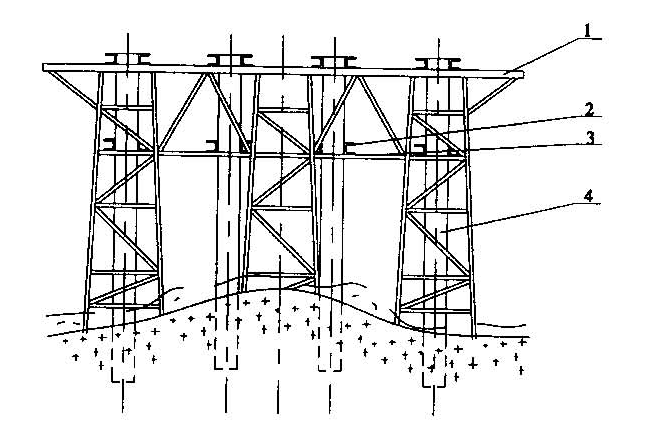

圖B.0.8 支撐式鋼桁架平臺結構示意圖1-上平臺；2-樁定位構件；3-下平臺；4-工程樁

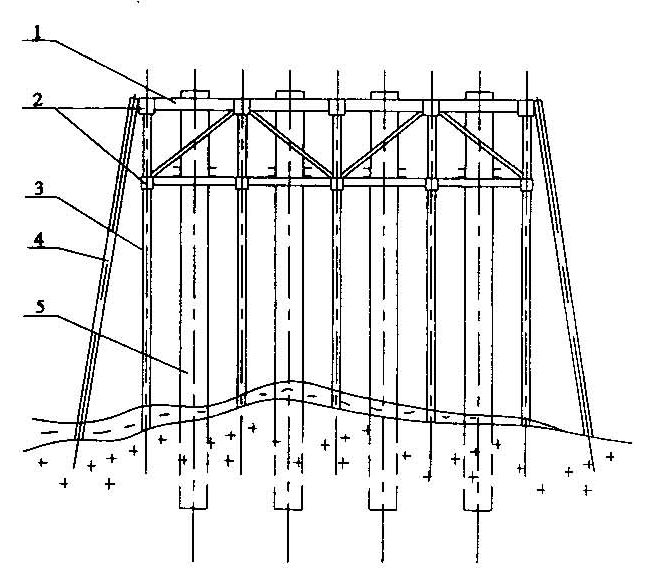

圖D.0.9 活動式鋼桁架平臺結構示意圖1-雙層鋼桁架平臺；2-套管；3-垂直可伸縮支撐柱；4-斜撐桿或錨纜；5-工程樁

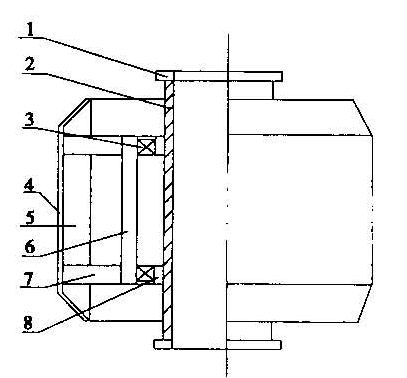

圖B.0.10 導向扶正器結構示意圖1-法蘭接頭；2-中心管；3-滾動軸承或鑄鐵軸套；4-導向護圈；5-筋板；6-外殼體；7-支撐筋板；8-內殼體

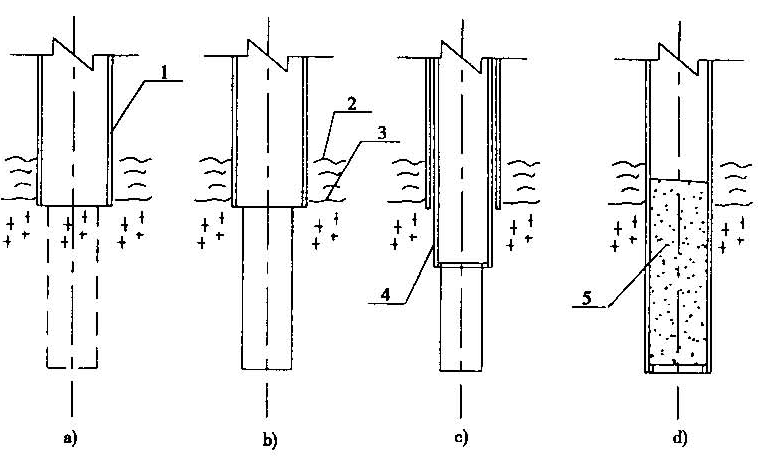

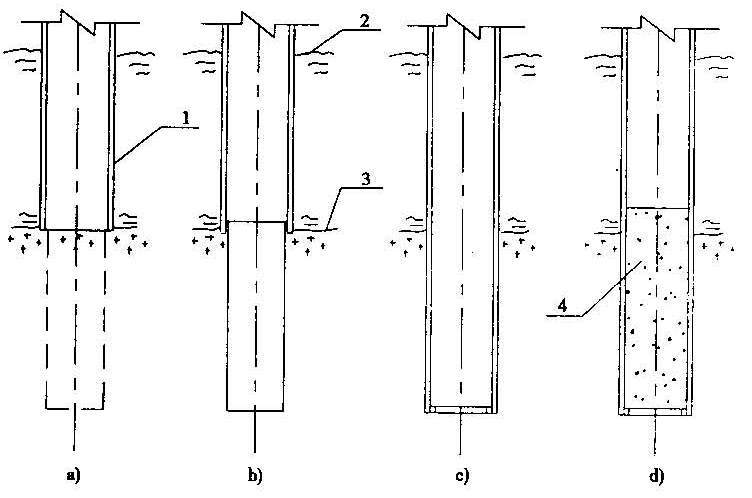

圖B.0.11 頂制型植入嵌巖樁鉆巖復打樁錨固法施工示意圖
a)穩樁；b)鉆孔；c)復打；d)清孔、灌注水下混凝土錨固
1-預制鋼管樁；2-覆蓋層頂面；3-巖層面；4-樁芯混凝土

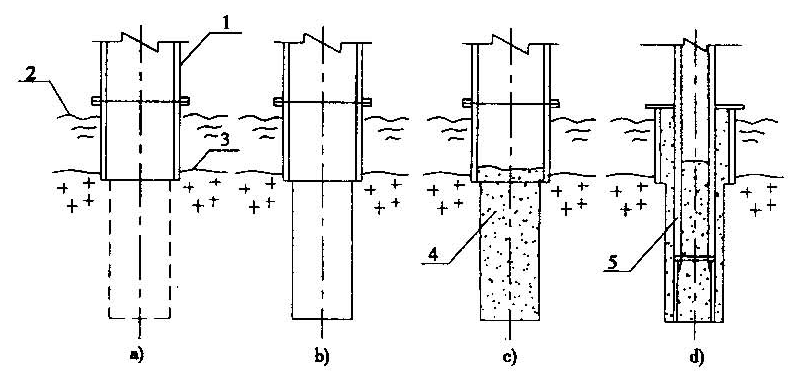

圖B.0.12 預制型植入嵌巖樁采用鋼護筒鉆巖打樁錨固法施工示意圖a)鋼護筒定位沉放；b)鉆孔；c)打入預制樁；d)清孔、灌注水下混凝土錨固，拔出鋼護筒
1-鋼護簡；2-覆蓋層頂面；3-巖層面；4-預制樁；5-樁芯混凝土
圖B.0.13 預制型植入嵌巖樁擠實錨固法施工示意圖a)鋼護筒定位沉放；b)鉆孔；c)清孔、灌注水下混凝土；d)打入預制樁、拆除鋼護筒
1-鋼護筒；2-覆蓋層頂面；3-巖層面；4-水下混凝土；5-預制樁

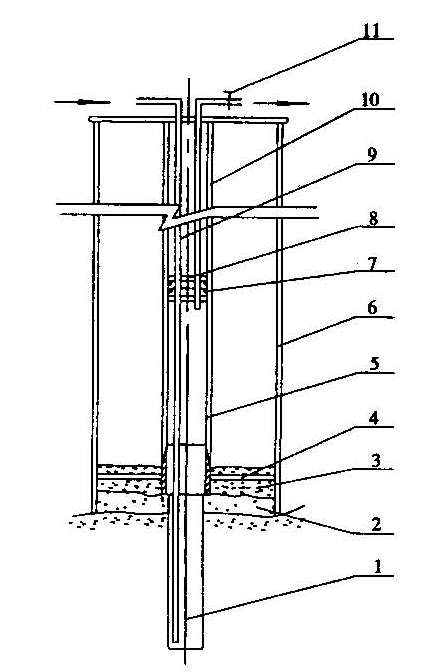

圖B.0.14 定位器安裝及壓力注漿示意圖1-錨桿；2-基巖面找平混凝土；3-封孔水泥漿；4-定位器；5-導管；6-預制樁；7-密封橡膠圈或充氣囊；8-加壓鋼板；9-壓漿管；10-出漿管；11-閥門

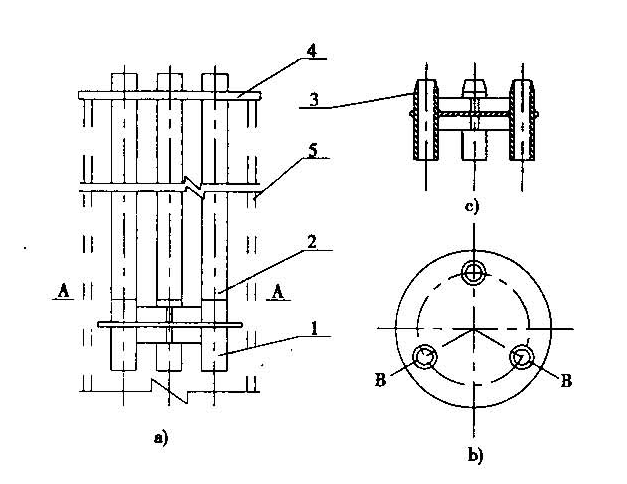

圖B.0.15 定位器及導管示意圖
a)定位器及導管安裝示意圖；b)A-A俯視圖；c)B-B剖視圖
1-定位器；2-導管；3-左旋絲扣；4-樁頂導管定位板；5-預制樁
附錄C 各種嵌巖樁鉆機性能參考表
附錄C 各種嵌巖樁鉆機性能參考表

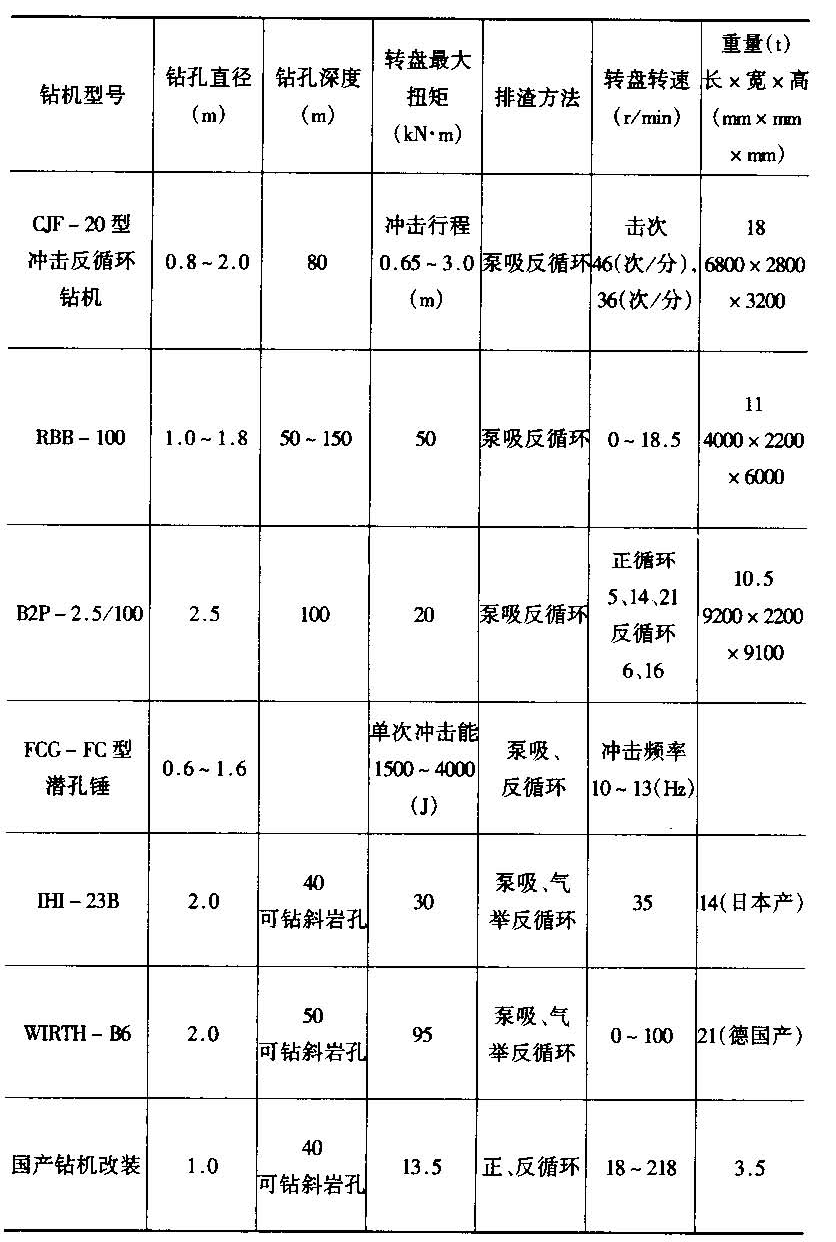

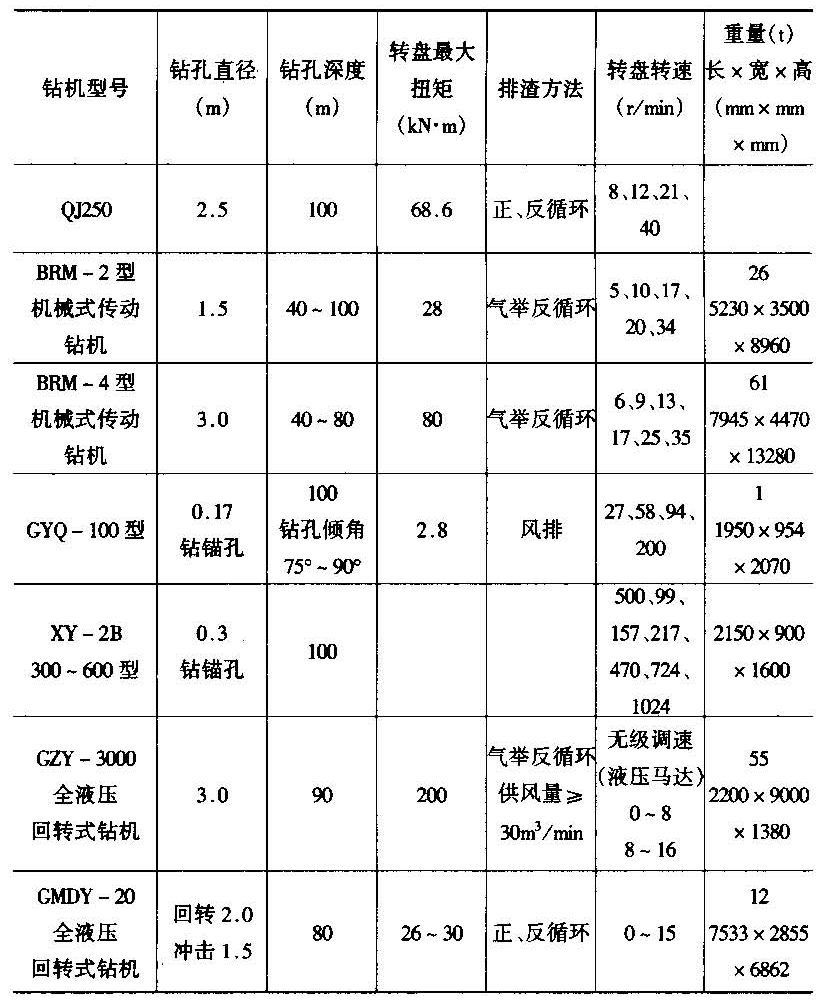

各種嵌巖樁鉆機性能 表c
注：符合上表性能的鉆機，由于生產廠家不同，其型號有所不同，此表僅作參考。
附錄D 鋼筋擠壓機主要技術指標參考表
附錄D 鋼筋擠壓機主要技術指標參考表

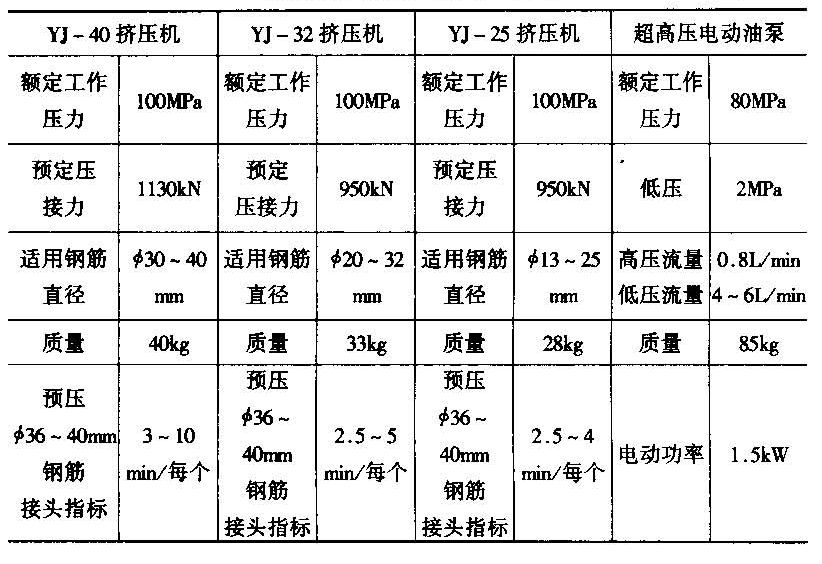

鋼筋擠壓機的主要技術指標 表D
附錄E 鋼筋混凝土套箱穩樁計算和安放工藝
E.0.1 采用鋼筋混凝土套箱穩樁時(圖E.0.1)，應根據已有覆蓋層厚度、套箱內注砂厚度和樁的斷面特性等因素，判別樁的性質為剛性樁或中長樁，還是彈性長樁，以相應的方法進行單樁水平力驗算。樁的判別和水平力驗算，應符合下列規定。

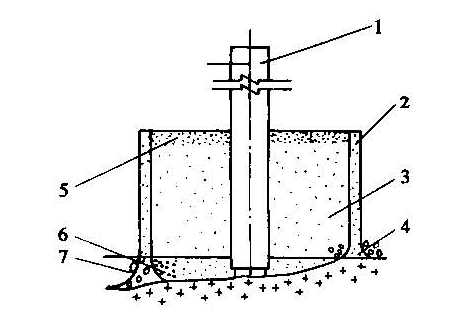

圖E.0.1 鋼筋混凝土套箱穩樁示意圖1-預制樁；2―鋼筋混凝土套箱；3-填充砂；4-土工織物；5-封固用袋裝混凝土或灌注混凝土；6-壓實用砂袋；7-壓實用袋裝混凝土或拋石塊
E.0.1.1 樁的性質判別可按現行行業標準《港口工程樁基規范》的有關規定進行。
E.0.1.2 對于彈性長樁的水平力驗算，可按現行行業標準《港口工程樁基規范》的有關規定進行。
E.0.1. 3 對無粘性土中的剛性樁應進行下列水平力驗算；

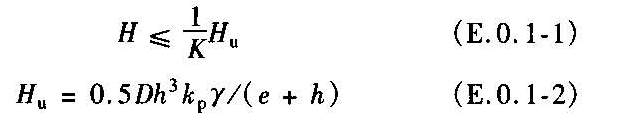

(1)單樁傾覆驗算應滿足下列條件：
式中H――水平荷載(kN)；
K――安全系數，可取1.4；
Hu――水平極限抗力(kN)；
D――樁的直徑；
h――樁的埋入深度；
kp――被動土壓力系數；
γ――套箱內拋砂的浮容重(kN／m3)；
e――水平荷載合力作用點至砂頂面的距離；
φ――充填材料的內摩擦角(°)。
(2)套箱內充填材料的水平壓應力應滿足下列條件：
式中 h――樁的埋入深度；
σh／3，σh――相應于套箱內充填材料頂面以下h／3處和h處拋填材料的水平壓應力(kN／m2)，可按《公路橋涵地基與基礎設計規范》(JTJ324)的有關規定計算；
γ――充填材料的容重(kN／m3)，對透水性材料，應考慮水的浮力作用；
c――充填材料的粘聚力(kN／m2)；
η――結構的自重在總荷載中所占百分比的系數；
Mg――結構重力對樁底中心產生的力矩(kNm)；
M――荷載對樁底產生的力矩(kNm)。
E.0.2 應對套箱的抗傾、抗滑穩定性進行驗算，驗算可按重力式無底空心塊體結構進行。
E.0.3 鋼筋混凝土套箱的安放可按下列工序進行：
(1)對套箱安放區進行探摸及清除障礙物；
(2)對安放套箱的基礎進行炸礁、填砂、鋪設袋裝混凝土等整平處理；
(3)在套箱下部?jī)?nèi)外四周鋪設土工織物，吊放套箱后投放砂袋或袋裝混凝土，將土工布?jí)簩?shí)，確保注砂不漏失；
(4)套箱內灌注砂，面層鋪0.5m厚碎石至設計要求高度；
(5)套箱內注砂，當貫入擊數較低時，宜對砂進行壓密處理，以利于樁的穩定；
(6)沉樁后，在套箱頂層鋪放袋裝混凝土或灌注水下混凝土，封固套箱內的砂層。
附錄F 本規程用詞用語說明
F.0.1 為了便于在執行本規程條文時區別對待，對要求嚴格程度的用詞說明如下：
(1)表示很?chē)?yán)格，非這樣做不可的：
正面詞采用“必須”；
反面詞采用“嚴禁”。
(2)表示嚴格，在正常情況下均應這樣做：
正面詞采用“應”；
反面詞采用“不應”或“不得”。
(3)對表示允許稍有選擇，在條件許可時首先應這樣做的：
正面詞采用“宜”或“可”；
反面詞采用“不宜”。
F.0.2 條文中指定應按其他有關標準、規范執行時，寫法為“應符合……的規定”或“應按……執行”。
