（免費下載）GB 50273-2009 鍋爐安裝工程施工及驗收規范
1 總則
1.0.1 為了提高鍋爐安裝工程的施工水平，促進技術進步，確保工程質量和安全，提高經濟效益，制定本規范。
1.0.2 本規范適用于工業、民用、區域供熱額定工作壓力小于或等予3.82MPa的固定式蒸汽鍋爐，額定出水壓力大于0.1MPa的固定式熱水鍋爐和有機熱載體爐安裝工程的施工及驗收。
本規范不適用于鑄鐵鍋爐、交通運輸車用和船用鍋爐、核能鍋爐、電站鍋爐安裝工程的施工及驗收。
1.0.3 在鍋爐安裝前和安裝過程中，當發現受壓部件存在影響安全使用的質量問題時，必須停止安裝，并報告建設單位。
1.0.4 鍋爐安裝工程施工及驗收除應符合本規范外，尚應符合國家現行有關標準的規定。
2 基礎復檢和放線
2.0.1 鍋爐及其輔助設備就位前，其基礎位置和尺寸應按表2.0.1的規定進行復檢。

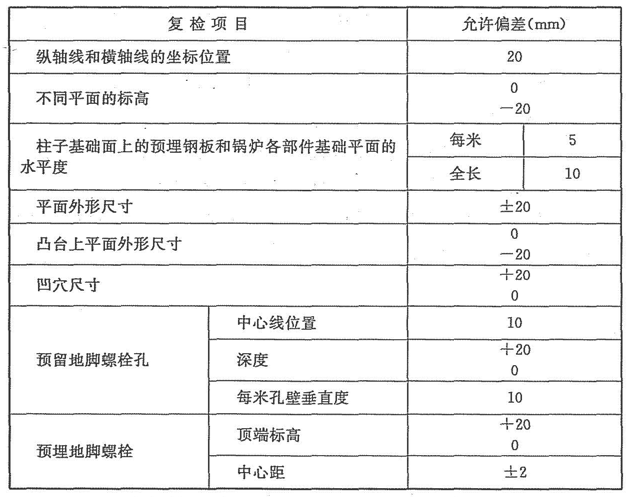

表2.0.1 鍋爐及其輔助設備基礎位置和尺寸的允許偏差
2.0.2 鍋爐安裝前，應劃定縱向、橫向安裝基準線和標高基準點。
2.0.3 鍋爐基礎放線，應符合下列要求：
1 縱向和橫向中心線，應互相垂直；
2 相應兩柱子定位中心線的間距允許偏差為±2mm；
3 各組對稱4根柱子定位中心點的兩對焦線長度之差不應大于5mm。
3 鋼 架
3.0.1 鋼架安裝前，應按施工圖樣清點構件數量，并應對柱子、梁、框架等主要構件的長度和直線度按表3.0.1的規定進行復檢。
表3.0.1 鋼架主要構件長度和直線度的允許偏差
注：框架包括護板框架、頂護板框架或其他矩形框架。
3.0.2 安裝鋼架時，宜根據柱子上托架和柱頭的標高在柱子上確定并劃出1m標高線。找正柱子時，應根據鍋爐房運轉層上的標高基準線，測定各柱子上的1m標高線。柱子上的1m標高線應作為安裝鍋爐各部組件、元件和檢測時的基準標高。
3.0.3 鋼架安裝的允許偏差及其檢測位置，應符合表3.0.3的規定。

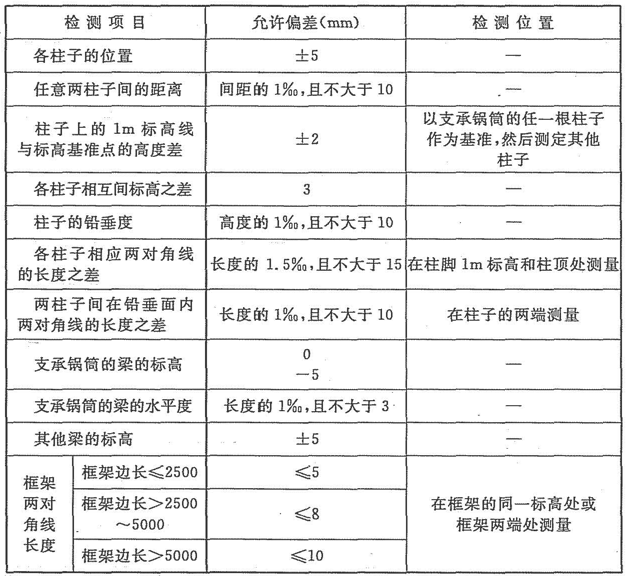

表3.0.3 鋼架安裝的允許偏差及其檢測位置
3.0.4 當柱腳底板與基礎表面之間有灌漿層時，其厚度不宜小于50mm。
3.0.5 找正柱子后，應將柱腳固定在基礎上。當需與預埋鋼筋焊接固定時，應將鋼筋彎曲并緊靠在柱腳上，其焊縫長度應為預埋鋼筋直徑的6～8倍。
3.0.6 平臺、撐架、扶梯、欄桿、柱和擋腳板等，應在安裝平直后焊接牢固。欄桿、柱的間距應均勻，其接頭焊縫處表面應光滑。平臺板、扶梯、踏腳板應可靠防滑。
3.0.7 扶梯的長度不得任意割短、接長，扶梯斜度和扶梯的上、下踏腳板與連接平臺的間距不得任意改變。
3.0.8 在平臺、扶梯、撐架等構件上，不得任意切割孔洞。當需要切割時，在切割后應進行加固。
4 鍋筒、集箱和受熱面管
5 壓力試驗
5.0.1 鍋爐的汽、水壓力系統及其附屬裝置安裝完畢后，應進行水壓試驗。
5.0.2 鍋爐的主汽閥、出水閥、排污閥和給水截止閥應與鍋爐本體一起進行水壓試驗。安全閥應單獨進行試驗。
5.0.3 鍋爐水壓試驗前應作檢查，且應符合下列要求：
1 鍋筒、集箱等受壓元部件內部和表面應清理于凈；
2 水冷壁、對流管束及其他管子應暢通；
3 受熱面管上的附件應焊接完成；
4 試壓系統的壓力表不應少于2只。額定工作壓力大于或等于2.5MPa的鍋爐，壓力表的精度等級不應低于1.6級。額定工作壓力小于2.5MPa的鍋爐，壓力表的精度等級不應低于2.5級。壓力表應經過校驗并合格，其表盤量程成為試驗壓力的1.5～3倍；
5 應在系統的最低處裝設排水管道和在系統的最高處裝設放空閥。
5.0.4 鍋爐水壓試驗的試驗壓力，應符合表5.0.4-1、表5.0.4-2的規定。

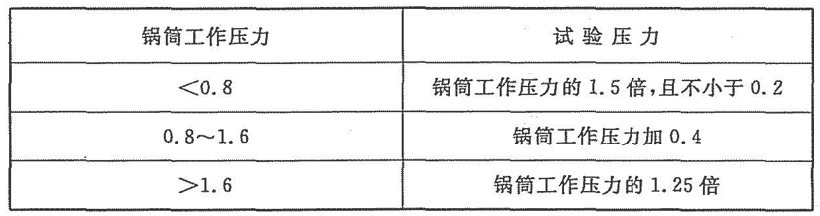

表5.0.4-1 鍋爐本體水壓試驗的試驗壓力(MPa)
注：試驗壓力應以上鍋筒或過熱器出口集箱的壓力表為準。

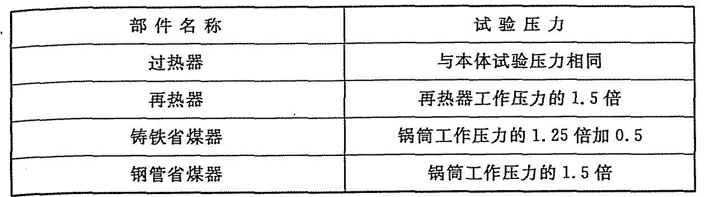

表5.0.4-2 鍋爐部件水壓試驗的試驗壓力(MPa)
5.0.5 水壓試驗時，應符合下列要求：
1 水壓試驗的環境溫度不應低于5℃，當環境溫度低于5℃時，應有防凍措施；
2 水壓試驗用水應干凈，水溫應高予周圍露點溫度且不應高于70℃。合金鋼受壓元件的水壓試驗，水溫應高于所用鋼種的韌脆轉變溫度；
3 鍋爐應充滿水，并應在空氣排盡后關閉放空閥；
4 經初步檢查應無漏水后，再緩慢升壓。當升壓到0.3～0.4MPa時應檢查有無滲漏，有滲漏時應復緊人孔、手孔和法蘭等的連接螺栓；
5 壓力升到額定工作壓力對應暫停升壓，應檢查各部位，且應在無漏水或變形等異常現象時關閉就地水位計，繼續升到試驗壓力。鍋爐在試驗壓力下應保持20min。保壓期間壓力下降不得超過0.05MPa；
6 試驗壓力應達到保持時間后回降到額定工作壓力進行檢查，檢查期間壓力應保持不變，且應符合下列要求：
1)鍋爐受壓元件金屬壁和焊縫上不應有水珠和水霧，脹口處不應滴水珠；
2)水壓試驗后應無可見殘余變形。
5.0.6 鍋爐水壓試驗不合格時，應返修。返修后應重做水壓試驗。
5.0.7 鍋爐水壓試驗后，應及時將鍋爐內的水全部放盡。立式過熱器內的水不能放盡時，在冰凍期應采取防凍措施。
5.0.8 有機熱載體爐在本體安裝完成后，應以額定工作壓力的1.5倍進行液壓試驗，試壓的要求應符合本規范第5.0.5條的規定。
5.0.9 有機熱載體爐氣相爐氣密性試驗，應符合下列要求：
1 氣密性試驗時，安全附件應安裝齊全；
2 氣密性試驗的環境溫度不應低于5℃，當環境溫度低于5℃時，應有防凍措施；
3 氣密性試驗用的氣體，應采用干燥、潔凈的空氣、氮?dú)饣蚱渌栊詺怏w，試驗氣體的溫度不得低于5℃；
4 氣密性試驗應在壓力試驗合格后進行，試驗壓力應為工作壓力或系統循環壓力，試驗時壓力應緩慢上升，當壓力升至試驗壓力的50％時應進行檢查，確認無異?；蛐孤┖?，應繼續按試驗壓力的10％逐級升壓，每級應穩壓3min。達到規定的試驗壓力時應穩壓10min，并應采用發泡劑檢查所有焊縫和法蘭連接處、人孔、手孔、檢查孔等部位，應無泄漏現象。
5.0.10 每次壓力試驗應有記錄，壓力試驗合格后應辦理簽證手續。
6 取源部件、儀表、閥門、吹灰器和輔助裝置
7 燃燒設備
8 爐墻砌筑和絕熱層
9 漏風試驗、烘爐、煮爐、嚴密性試驗和試運行
10 工程驗收
10.0.1 鍋爐帶負荷試運行符合本規范第9.4.5條要求后，應辦理工程驗收手續。
10.0.2 鍋爐未辦理工程驗收手續前，嚴禁投入使用。
10.0.3 現場組裝的鍋爐安裝工程驗收，應具備下列資料：
1 開工報告；
2 鍋爐技術文件清查記錄，包括設計修改的有關文件；
3 設備缺損件清單及修復記錄；
4 基礎檢查記錄；
5 鋼架安裝記錄；
6 鋼架柱腿底板下的墊鐵及灌漿層質量檢查記錄；
7 鍋爐本體受熱面管子通球試驗記錄；
8 閥門水壓試驗記錄；
9 鍋筒、集箱、省煤器、過熱器及空氣預熱器安裝記錄；
10 管端退火記錄；
11 脹接管孔及管端的實測記錄；
12 鍋筒脹管記錄；
13 受熱面管子焊接質量檢查記錄和檢驗報告；
14 壓力試驗記錄及簽證；
15 鍋簡內部裝置安裝檢查記錄；
16 風機、除塵器、煙風道等輔助設備安裝和調試記錄；
17 爐排安裝及冷態試運行記錄；
18 爐墻施工記錄；
19 耐火混凝土試驗記錄；
20 儀表試驗記錄；
21 漏風試驗記錄；
22 烘爐、煮爐和嚴密性試驗記錄；
23 安全閥調整試驗記錄；
24 隱蔽工程驗收記錄；
25 鍋爐壓力容器安裝質量證明書；
26 管材、管件、焊材質量證明書；
27 閥門、彎頭等管件合格證；
28 受熱面管、主蒸汽管、主給水管焊接質量檢查記錄和無損檢測報告；
29 帶負荷正常連續48h試運行記錄。
10.0.4 整體出廠的鍋爐安裝工程驗收，應具備下列資料：
1 開工報告；
2 鍋爐技術文件清查記錄，包括設計修改的有關文件；
3 設備缺損件清單及修復記錄；
4 基礎檢查記錄；
5 鍋爐本體安裝記錄；
6 風機、除塵器、煙囪安裝記錄；
7 給水泵、蒸汽泵或注水器安裝記錄；
8 閥門水壓試驗記錄；
9 爐排冷態試運行記錄；
10 壓力試驗記錄及簽證；
11 水位表、壓力表和安全閥安裝記錄；
12 烘爐、煮爐和嚴密性試驗記錄；
13 安全閥調整試驗記錄；
14 隱蔽工程驗收記錄；
15 鍋爐安裝質量證明書；
16 管材、管件、焊材質量證明書；
17 閥門、彎頭等管件合格證；
18 主蒸汽管、主給水管焊接質量檢查記錄和無損檢測報告；
19 帶負荷正常連續4～24h試運行記錄。
