（免費下載）JTJ 303-2003 港口工程地下連續墻結構設計與施工規程
1 總 則
1.0.1 為統一港口工程地下連續墻結構設計與施工的技術規定，做到技術先進、經濟合理和安全適用，有效控制工程質量，制定本規程。
1.0.2 本規程適用于港口工程碼頭和護岸地下連續墻結構及基坑支護地下連續墻結構的設計與施工。
1.0.3 本規程碼頭和護岸地下連續墻結構設計與施工部分應與現行行業標準《板樁碼頭設計與施工規范》(JTJ 292)配套使用。
1.0.4 港口工程地下連續墻結構的設計與施工，除應符合本規程的規定外，尚應符合國家現行標準的有關規定。
2 術 語
2.0.1 地下連續墻
采用專用機械施工成槽或成孔后，澆筑混凝土或插入預制混凝土構件所形成的連續地下墻體。
2.0.2 前墻
碼頭和護岸工程中臨水面的地下連續墻。
2.0.3 錨碇地下連續墻
作為前墻錨碇結構的地下連續墻。
2.0.4 帽梁
設在地下連續墻頂部的混凝土連系梁。
2.0.5 導梁
設在拉桿端部使前墻整體受力的連續梁。
2.0.6 胸墻
設在前墻頂部將帽梁和導梁合一的現澆混凝土構件。
2.0.7 拉桿
前墻與錨碇構件之間的連系桿件。
2.0.8 土層錨桿
在穩定土層內部的鉆孔中，用水泥砂漿將鋼筋或鋼絞線與土體粘結成一體的錨拉結構。
2.0.9 腰梁
設在支撐或土層錨桿端部使墻體整體受力的連續梁。
2.0.10 環梁
設在圓形地下連續墻墻體上，起連接和支撐作用的環形梁。
2.0.11 豎肋
圓形地下連續墻結構中連接相鄰環梁的豎向連系梁。
3 碼頭和護岸地下連續墻結構設計
4 支護地下連續墻結構設計
5 地下連續墻施工
6 支撐結構和錨拉系統施工
附錄A 水平地基反力系數計算
A.0.1 m法的水平地基反力系數應按下式計算：
式中 K――水平地基反力系數(KN/m3)；
m――水平地基反力系數隨深度增大的比例系數(kN／m4)；
z――計算點距計算泥面或開挖面的深度。

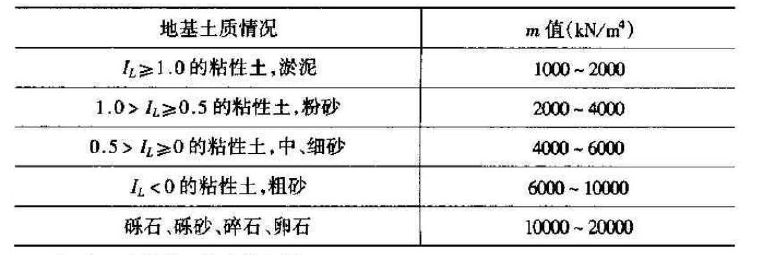

A.0.2 m值可通過水平荷載試驗確定。當無試驗資料時，可按表A.0.2選用。
m值 表A.0.2
注：①IL為粘性土的液性指數；
②地下連續墻在計算泥面或開挖面處的水平變位大于l0mm時，取表中較小值。
附錄B 直線形支護地下連續墻的土壓力、內力和變位計算
B.0.1 當墻體的水平變位較小，在墻后不足以產生極限主動或極限被動土壓力時，可根據墻體的水平變位量計算墻后的水平土壓力。
B.0.2 當考慮墻體水平變位對墻后水平土壓力的影響時，水平土壓力強度標準值可按下式計算：
式中 p1――墻后水平土壓力強度標準值(kPa)，當pl<eaxi時，取p1=eax1，當pl>epx1時，取P1=epx1;eax1、epx1分別為墻后極限水平主動土壓力強度標準值和極限被動土壓力強度標準值，包括土體自重和墻后地面荷載的作用效應，可按庫侖或朗金土壓力理論計算；
p01――墻后靜止水平土壓力強度標準值(kPa)；
K1――墻后土的水平地基反力系數(kN／m3)，可按附錄A計算，其中z為計算點距墻后地面的深度；
δ――墻體的水平變位量，向墻前的變位為正，向墻后的變位為負。
B.0.3 墻后靜止水平土壓力強度標準值可按下式計算：
式中 p01――墻后靜止水平土壓力強度標準值(kPa)；
K0――靜止土壓力系數，對正常固結土，K0=l-sinφ’；對超固結土，K0=（1-sinφ’）0.5；φ’為計算點處土層的有效內摩擦角標準值(°)；
q――作用在地面上的豎向均布荷載標準值(kPa)；
γi――計算面以上第i層土的重度標準值(kN/m3)；
hi――計算面以上第i層土的厚度。
B.0.4 當支護地下連續墻的內力和變位采用豎向彈性地基梁法計算時，宜采用桿系有限元法，其計算圖式見圖B.0.4。支護地下連續墻開挖面以下墻后的水平土壓力強度標準值可按下列公式計算：
q-地面荷載；p1-水平土壓力強度；eq-開挖面以下墻后的水平土壓力強;Kmi,Km2,…
Kmi…Kmn-錨桿或支撐的彈性支撐系數：K1，K2，… Ki…Kn土層彈性桿的彈性系數。
式中 eq――開挖面以下墻后的水平土壓力強度標準值(kPa)；
P1――墻后水平土壓力強度標準值(kPa)；
PO2――開挖面以下墻前靜止水平土壓力強度標準值(kPa)；
KO――靜止土壓力系數；
γi――開挖面以下墻前第i層土的重度標準值(Kn/m3)；
hi――開挖面以下墻前第i層土的厚度。
B.0.5 當采用豎向彈性地基梁法計算地下連續墻土壓力、內力和變位時，宜按下列步驟進行迭代計算：
(1)初始狀態假設墻體的水平變位為0，按式(B.0.2)、式(B.0.4-1)和式(B.0.4-2)計算開挖面以上墻后水平土壓力強度和開挖面以下墻后水平土壓力強度；
(2)計算墻體的水平變位；
(3)用求得的墻體水平變位再按式(B.0.2)、式(B.0.4-1)和式(B.0.4-2)計算墻后水平土壓力強度；
(4)用新求得的墻后水平土壓力強度，再按上述步驟計算結構內力和變位；
(5)重復第(3)項和第(4)項的步驟進行計算，直至相鄰兩次計算變位的差值足夠小時為止。
附錄C 環梁和墻體的等效彈性支撐系數計算

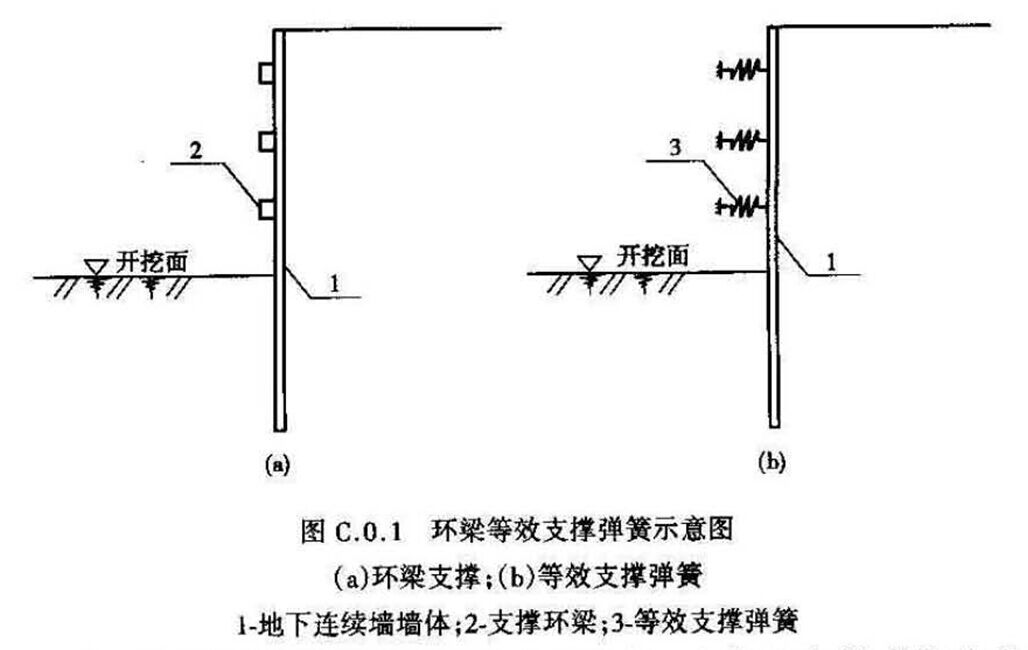

C.0.1 當圓形支護地下連續墻結構利用環梁作支撐時，可將環梁的作用以等效支撐彈簧來替代，如圖C.0.1所示。單位寬度墻體上環梁的等效彈性支撐系數可按下式計算：
式中 Kh――環梁的等效彈性支撐系數(kN／m2)；
Eh――環梁材料的彈性模量(kN/m2)；
Ah――環梁截面面積(m2)；
Rho――環梁中心線初始半徑。

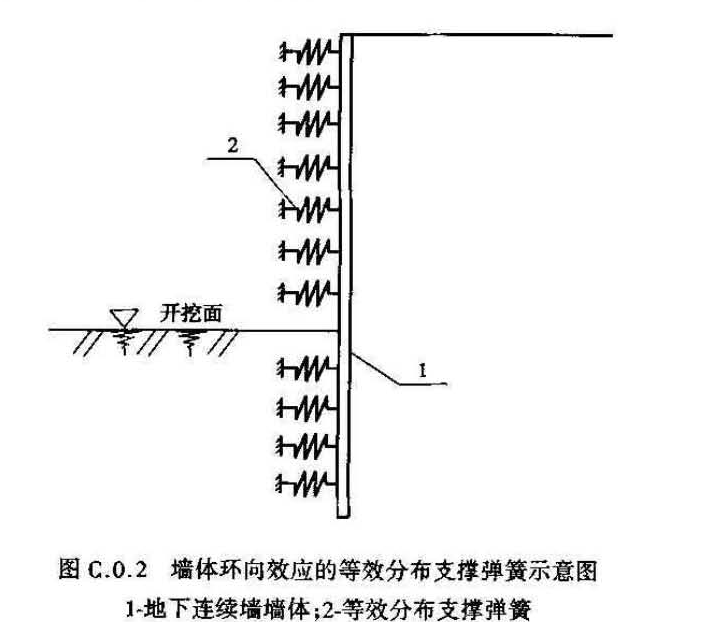

C.0.2 圓形支護墻體的環向效應可采用分布的支撐彈簧來替代，如圖C.0.2所示。單位寬度地下連續墻墻體的等效分布彈性支撐系數可按下式計算：
式中 Kd――墻體的等效分布彈性支撐系數(1(N／m3)；
Ed――地下連續墻環向綜合壓縮模量(kN/m2)，Ed=aE，E為地下連續墻混凝土彈性模量(kN/m2)，a=0.5～0.7，當R0較大，或槽段數較多時取小值；
b――地下連續墻的墻體厚度；
R0――墻體中心線半徑。
附錄D 本規程用詞用語說明
D.0.1 為便于在執行本規程條文時區別對待，對要求嚴格程度的用詞用語說明如下：
(1)表示很?chē)?yán)格，非這樣做不可的：
正面詞采用“必須”；
反面詞采用“嚴禁”。
(2)表示嚴格，在正常情況下均應這樣做的：
正面詞采用“應”；
反面詞采用“不應”或“不得”。
(3)對表示允許稍有選擇，在條件許可時首先應這樣做的：
正面詞采用“宜”或“可”；
反面詞采用“不宜”。
D.0.2 條文中指定應按其他有關標準、規范執行時，寫法為“應符合……的有關規定”或“應按……的有關規定執行”。
