（免費下載）GB 51227-2017 立井鉆井法施工及驗收規范
1 總 則
1.0.1 為了加強立井鉆井法施工及質量管理。統一施工及驗收標準，確保施工安全和工程質量，制定本規范。
1.0.2 本規范適用于采用豎井鉆機鉆鑿、泥漿洗井與護壁、地面預制井壁、井壁漂(懸)浮下沉和壁后充填固井工藝的立井鉆井法施工及質量驗收。
1.0.3 立井鉆井法鑿井工程劃分應符合本規范附錄A的規定。
1.0.4 立井鉆井法工程施工合同和工程技術文件對施工及質量驗收的要求不應低于本規范的規定。
1.0.5 立井鉆井法施工應實行現代化科學管理，實施綠色施工。
1.0.6 立井鉆井法施工及質量驗收除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 鉆井法 shaft drilling method；sinking by shaft boring method
用豎井鉆機鉆鑿立井井筒的鑿井方法。
2.0.2 豎井鉆機 shaft boring machine；shaft borer
從地面用鉆頭鉆鑿立井井筒的機械。
2.0.3 臨時鎖口 preliminary shaft
鉆井之前在井口構筑的一段擴大的鋼筋混凝土井壁。
2.0.4 分級擴孔鉆進 stepping enlarging drill to full section
在鉆井?dāng)嗝嫔希捎弥睆接尚〉酱蟮你@頭進行多級鉆進的方法。
2.0.5 鉆井直徑 drilling diameter
根據設計成井直徑、井壁設計厚度、壁后充填間隙以及鉆井偏斜率所確定的最小直徑。
2.0.6 鉆壓 drilling pressure
鉆進時鉆頭刀具對工作面的總壓力。
2.0.7 鉆井泥漿 drilling mud
用水、黏土和添加劑按一定比例配制的懸浮液，用于鉆井時洗井、護壁和冷卻鉆頭。
2.0.8 洗井 flushing
使用循環流動泥漿將鉆頭破碎下來的巖土碎屑從井底工作面清除并攜帶至地面的作業。
2.0.9 反循環洗井 reverse circulation flushing
泥漿通過鉆鑿的井筒沖洗鉆井工作面，并攜帶鉆屑通過鉆頭吸收口和鉆桿內腔上升返回地面的過程。
2.0.10 正循環洗井 normal circulation flushing
泥漿通過鉆桿內腔和鉆頭的中心孔沖洗鉆井工作面，并攜帶鉆屑通過鉆鑿的井筒上升返回地面的過程。
2.0.11 鉆進糾偏 rectify deviation in drilling
在鉆進過程中進行的糾正偏斜工作。
2.0.12 泥漿護壁 mud stabilization
泥漿滲入圍巖形成泥皮，泥漿的靜壓力作用在泥皮上平衡地壓與水壓，達到維護井幫穩定的方法。
2.0.13 泥漿凈化 purification of drilling mud
將泥漿中巖土碎屑分離出來的作業。
2.0.14 泥漿沉淀池 mud-settling pit
鉆井泥漿循環系統地面設施構筑物，貯存鉆井泥漿及通過自然沉淀去除鉆井泥漿鉆屑。
2.0.15 塌幫 collapse
鉆進過程中井幫局部坍塌的現象。
2.0.16 預制井壁 precast shaft wall；precast shaft lining
在地面預制的、作為井筒永久支護用的筒狀鋼筋混凝土或鋼板-混凝土結構物。
2.0.17 井壁底 bottom of the wall
鉆井井筒下端封底的支護結構井壁，由筒體和殼體構成。
2.0.18 漂(懸)浮下沉 sinking shaft lining by means of floatation
鉆井結束后，在充滿泥漿的井筒中將預制的井壁底和井壁筒連接，在井筒內加水克服泥漿的浮力，使其緩慢地下沉并相應地接長井壁筒，沉入到設計深度的作業。
2.0.19 大線 nylon rope for logging
在井壁底預埋中心點上拴結尼龍繩，作為井壁漂(懸)浮下沉?xí)r對接測量的中心線。
2.0.20 固井 well cementing
預制井壁筒下沉到設計深度并扶正后，向井壁筒外側與井幫之間的環形空間分段交替充填膠凝材料與碎石，將泥漿自下而上地置換至地面，達到固結井壁筒的作業。
2.0.21 錨卡 anchor clip
焊接在鋼板復合井壁內鋼板筒外側，預埋在井壁混凝土中用于錨固內鋼板筒的構件。
2.0.22 可壓縮井壁 compressible shaft wall
為釋放井筒的部分豎向附加力，設置于井壁筒間的一種豎向可縮的特殊井壁。
3 基本規定
3.0.1 鉆井法可用于表土層、巖層。
3.0.2 鉆井法施工應與后續工程轉換協調。
3.0.3 立井鉆井法施工應積極應用成熟的新工藝、新技術、新設備及新材料。
3.0.4 工程施工中應建立技術檔案，并應做好各種測試記錄、隱蔽工程記錄、質量檢查記錄和竣工圖紙等文件資料的收集和整理工作?？⒐べY料應真實、齊全、準確。
3.0.5 建設單位應組織設計單位、施工單位和監理單位會審設計圖紙和技術交底。
3.0.6 施工單位應負責施工組織設計的編寫并報監理單位和建設單位。
3.0.7 施工現場質量管理應具有有效的施工技術標準、健全的質量管理體系。
3.0.8 施工質量控制應符合下列規定：
1 工程的主要材料、半成品、成品、構件應進行現場驗收，按有關規定復檢，并應經監理工程師確認；
2 各工序質量控制應符合施工技術標準，每道工序完成后，應進行質量檢查并形成驗收記錄。
3.0.9 施工質量驗收應在施工單位自檢基礎上，按檢驗批、分項工程、分部(子分部)工程、單位(子單位)工程的順序進行，并應符合下列規定：
1 施工質量應符合設計要求；
2 參加質量驗收的各方人員應具備規定的資格；
3 施工質量的驗收應在施工單位自檢合格的基礎上進行；
4 隱蔽工程在隱蔽前應由施工單位通知監理等單位驗收，并形成驗收文件；
5 試塊、試件以及有關材料應按規定進行見證取樣檢測；
6 承擔見證取樣及安全檢測的單位應具有相應的資質；
7 觀感質量應由驗收人員通過現場檢查并共同確認；
8 檢驗批質量應按主控項目和一般項目驗收，檢查數量除本規范有明確規定外，應全數檢查。
4 鉆進施工
5 鉆井泥漿
6 預制井壁
7 井壁漂(懸)浮下沉
8 壁后充填固井
9 鉆井井筒工程質量驗收
附錄A 立井鉆井法鑿井工程劃分
附錄A 立井鉆井法鑿井工程劃分

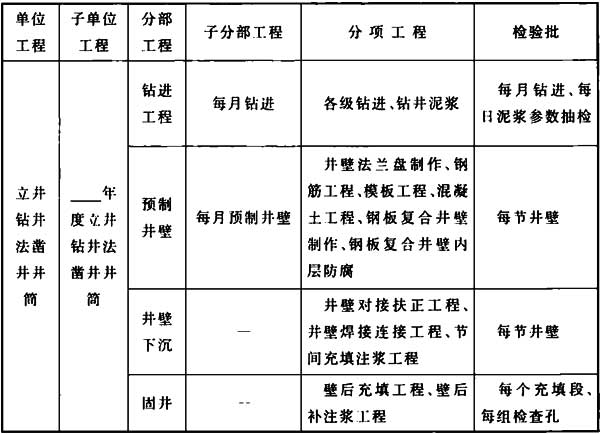

表A 立井鉆井法鑿井工程劃分
附錄B 檢驗批質量驗收記錄
附錄B 檢驗批質量驗收記錄

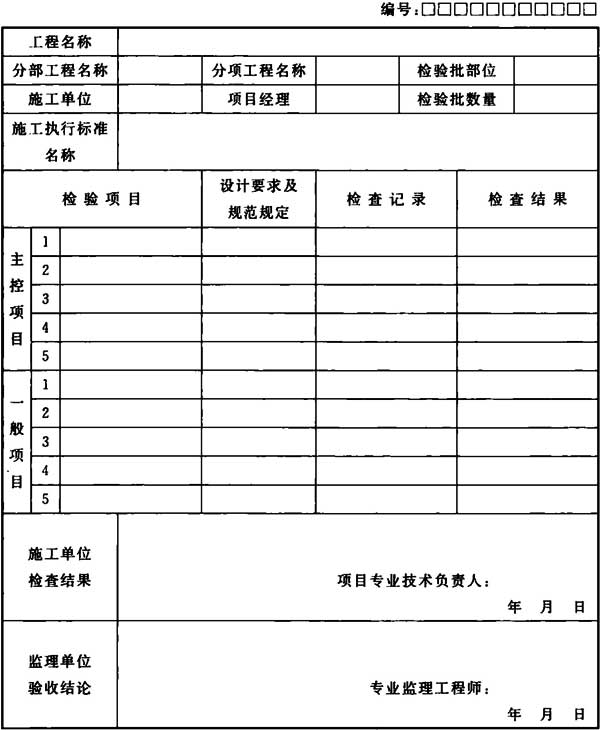

表B 檢驗批質量驗收記錄表
附錄C 分項工程質量驗收記錄
附錄C 分項工程質量驗收記錄

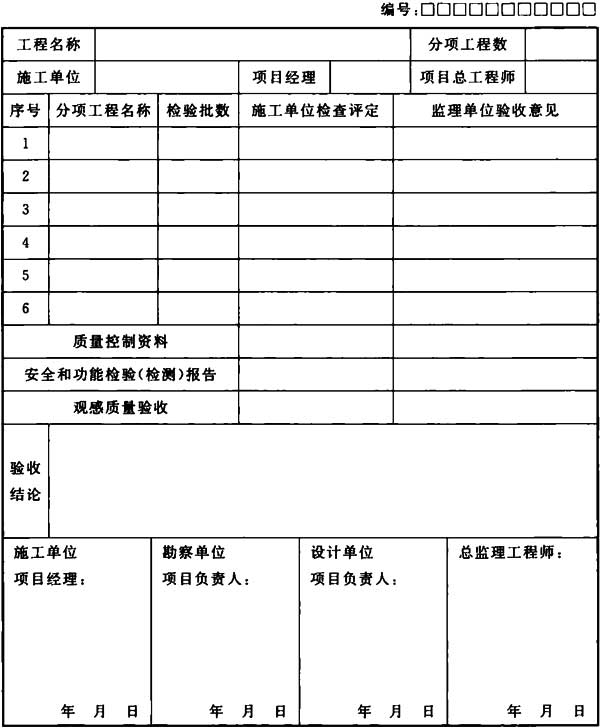

表C 分項工程質量驗收記錄表
附錄D 分部(子分部)工程質量驗收記錄
附錄D 分部(子分部)工程質量驗收記錄

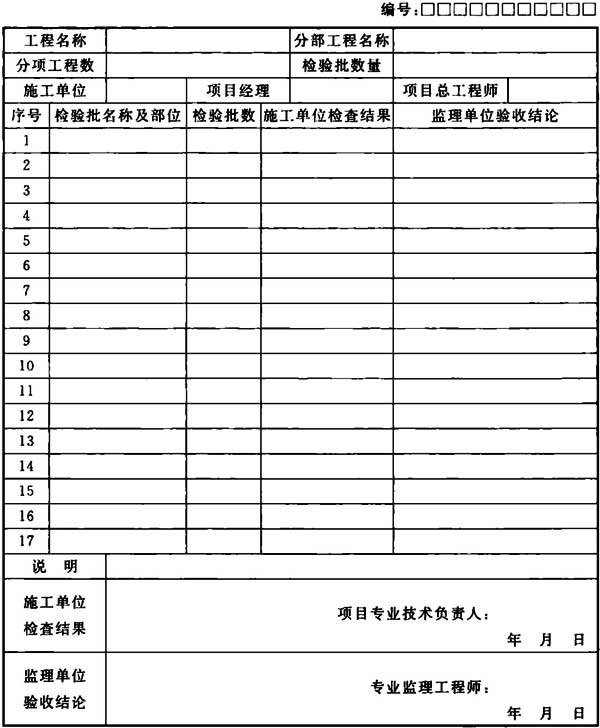

表D 分部(子分部)工程質量驗收記錄表
附錄E 單位(子單位)工程質量竣工驗收記錄
附錄E 單位(子單位)工程質量竣工驗收記錄

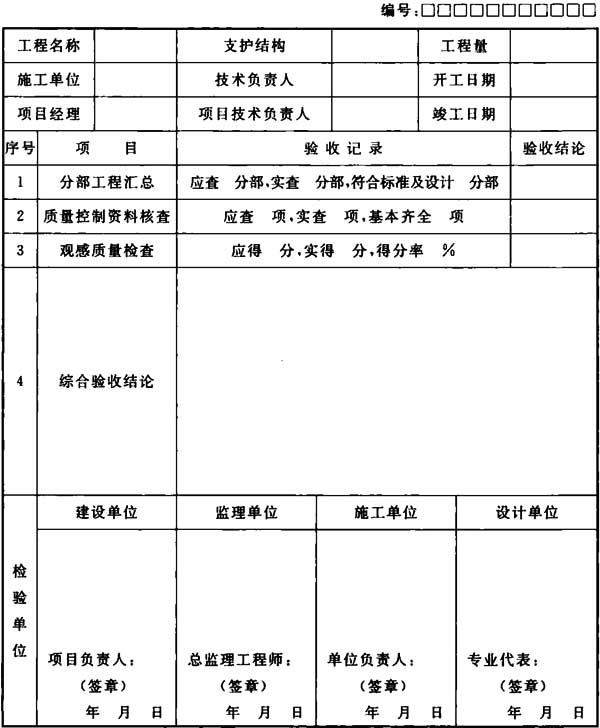

表E-1 井筒質量竣工驗收匯總記錄表

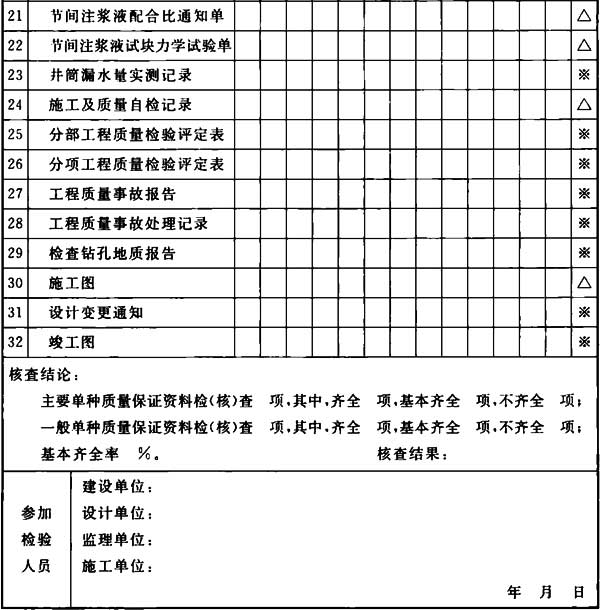

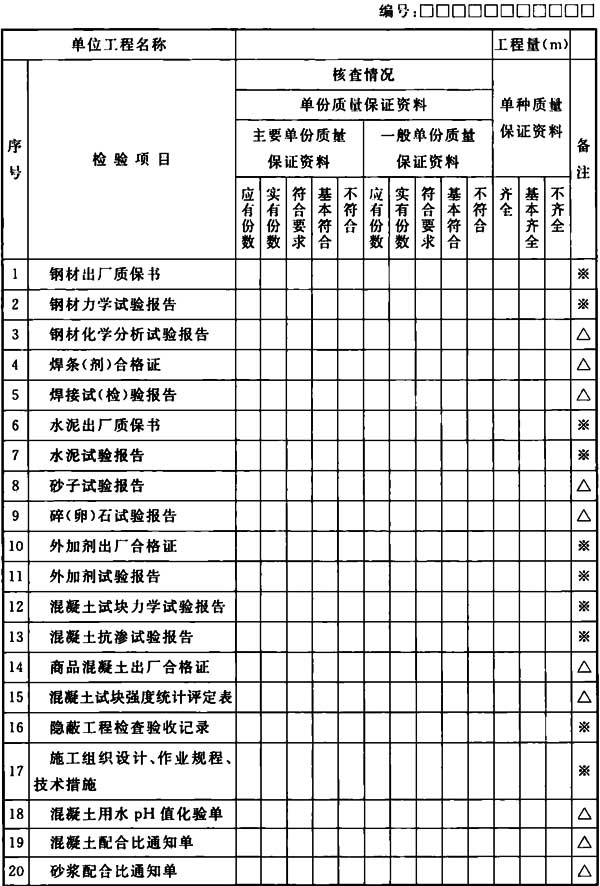

表E-2 單位(子單位)工程質量控制資料核查記錄表
注：1 表中※代表主要單種質量保證資料，△代表一般單種質量保證資料；
2 表中的“檢驗項目”內有缺項時，該項不檢驗，不參加計分，可不填寫。

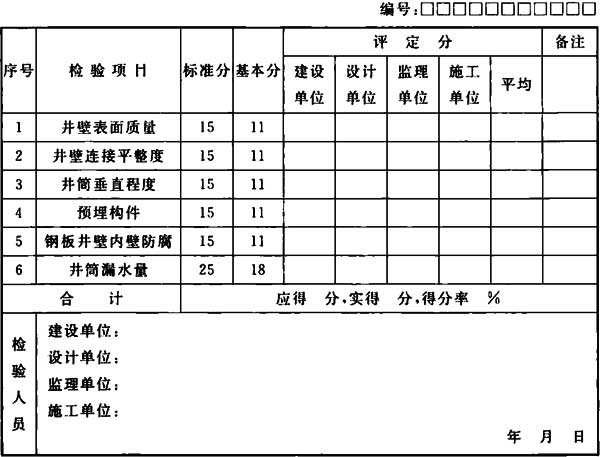

表E-3 單位(子單位)工程觀感質量檢驗評定表
注：1 表中的“檢驗項目”內有缺項(或工程無該項)時，該項不檢驗，不參加計分，可不填寫；
2 各“檢驗項目”的評定分不宜低于基本分。
