（免費下載）GB 50864-2013 尾礦設施施工及驗收規范
1 總 則
1.0.1 為統一尾礦設施施工及驗收技術要求，確保施工安全和工程質量，促進技術進步，并為尾礦設施的順利投產和長期安全運行奠定良好的基礎，制定本規范。
1.0.2 本規范適用于金屬和非金屬礦山的新建、改建和擴建尾礦設施及氧化鋁廠濕式堆存的赤泥堆場的施工及驗收。本規范不適用于核工業有放射性物質尾礦、采用特殊處置方式的尾礦及電廠灰渣等具有特殊性質的尾礦處理設施的施工及驗收。
1.0.3 承擔施工的單位應具有相應的施工資質等級，并應建立完善的質量、環境及職業健康安全管理體系，以及制訂保證質量、環境及職業健康安全的措施。項目經理、技術負責人及特種作業人員應持證上崗。
1.0.4 尾礦設施施工必須按施工圖進行。當實際情況與工程勘察或設計不符需修改設計時，必須取得勘察和設計單位的書面同意。涉及壩址、筑壩料和排洪建筑物結構等重大設計變更時，必須報原審批部門批準。
1.0.5 尾礦設施施工應做好施工組織設計，并應合理安排施工順序。
1.0.6 尾礦設施施工應對工地原有的控制點進行復查和校核，并應補充不足部分，同時應建立地面測量控制網。
1.0.7 尾礦設施施工中采用的材料、設備和構件應符合設計要求和產品標準，應有合法證明文件和產品合格證，不得使用國家明令淘汰的材料和設備。
1.0.8 尾礦設施施工中應建立技術檔案。工程驗收時，應具備施工原始記錄、各種試驗記錄、質量檢查記錄、隱蔽工程驗收記錄和竣工圖等資料。
1.0.9 竣工工程應按國家基本建設管理辦法組織驗收，并應在交工驗收合格后移交建設單位。
1.0.10 尾礦設施的施工及驗收除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 尾礦壩 tailings dam
攔擋尾礦和水的尾礦庫外圍構筑物。通常指初期壩和尾礦堆積壩的總體。
2.0.2 初期壩 starter dam
用土、石材料等筑成，作為尾礦堆積壩的排滲或支撐體的壩。
2.0.3 黏性土 cohesive soil
含黏土粒較多，透水性較小，壓實后水穩性好，塑性指數大于10的土。
2.0.4 砂(礫)石 sand(graviiy)soil
含有碎石、礫、砂、粉粒、黏粒等組成的寬級配土，軟巖及碾壓后可碎的風化巖的統稱。
2.0.5 干密度 dry density
巖土單位體積中固體顆粒的質量。
2.0.6 最優含水率 optimum moisture content
在一定功能壓實、擊實或夯實作用下，能使填土達到最大干密度時的相應含水率。
2.0.7 壓實度 degree of compaction
填土壓實的干密度相應于實驗室標準擊實試驗所得最大干密度的百分率。
2.0.8 排水井 decanting well
尾礦庫排水系統的進水構筑物，由井身和井座兩部分組成。
2.0.9 排水斜槽 drainage chute
尾礦庫排水系統的進水構筑物，由斜槽和蓋板組成。
2.0.10 圍巖 surrounding rock
洞室開挖后，周圍一定范圍內對洞身的穩定有影響的巖(土)體。
2.0.11 隧洞襯砌 tunnel lining
隧洞洞壁的襯護結構。常用的有混凝土和鋼筋混凝土兩種形式。
2.0.12 溢洪道 spillway
尾礦庫的排洪設施，多筑在尾礦壩的一側或兩側。
2.0.13 尾礦管(槽) tailings pipe(tank)
輸送選礦廠排出尾礦漿的管材(槽)。
2.0.14 管道組成件 piping components
用于連接或裝配管道的元件。包括管材、管件、法蘭、墊片、緊固件、閥門，以及伸縮接頭和柔性接頭等。
2.0.15 土工合成材料 geosynthetics
工程建設中應用的土工織物、土工膜、土工復合材料和土工特種材料的總稱。
3 尾 礦 壩
4 排水井及排水斜槽
5 排 水 管
6 排水隧洞
7 溢 洪 道
8 尾礦管(槽)與回水管(槽)
9 尾礦泵站與回水泵站
10 濃 縮 池
10.0.1 本章適用于濃縮尾礦用的周邊傳動和中心傳動式濃縮池及設備的施工及驗收。
10.0.2 濃縮池的施工應按現行國家標準《混凝土結構工程施工質量驗收規范》GB 50204的有關規定執行，完工后交付安裝前應按表10.0.2的要求進行中間驗收。

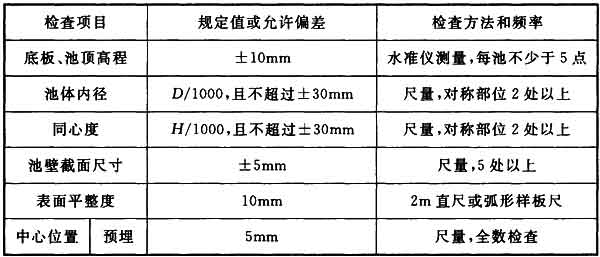

表10.0.2 濃縮池質量檢查標準
10.0.3 濃縮機的安裝應按設備安裝說明書的要求進行，管路、閥的連接應牢固緊密、無滲漏。
10.0.4 濃縮機安裝位置和標高應符合設計要求，應按表10.0.4進行質量檢查。

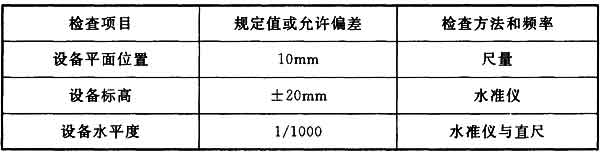

表10.0.4 濃縮機安裝質量檢查標準
10.0.5 活動式溢流堰整周堰板的上沿應調整至同一高程，固定式溢流堰的上沿應用水泥砂漿找平。堰頂高程的允許偏差應為±1mm。
10.0.6 濃縮機的儀表、過載保護信號和報警裝置應按設計要求安裝齊全。儀表應裝在便于觀察的位置。
10.0.7 濃縮機安裝完畢后，應按設計要求涂防腐漆。
10.0.8 濃縮池交工前，應將其中的土、石、雜物清除干凈。交工驗收應進行設備的單體無負荷試車。
11 庫區環保防滲設施
12 質量驗收
12.0.1 尾礦設施施工質量驗收應在施工單位自檢合格的基礎上，按檢驗批、分項工程、分部(子分部)工程、單位(子單位)工程進行。具體劃分應按表12.0.1填列。

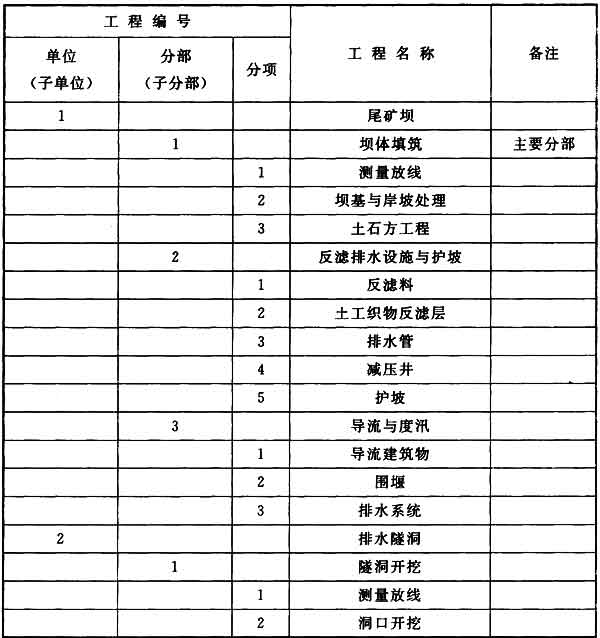

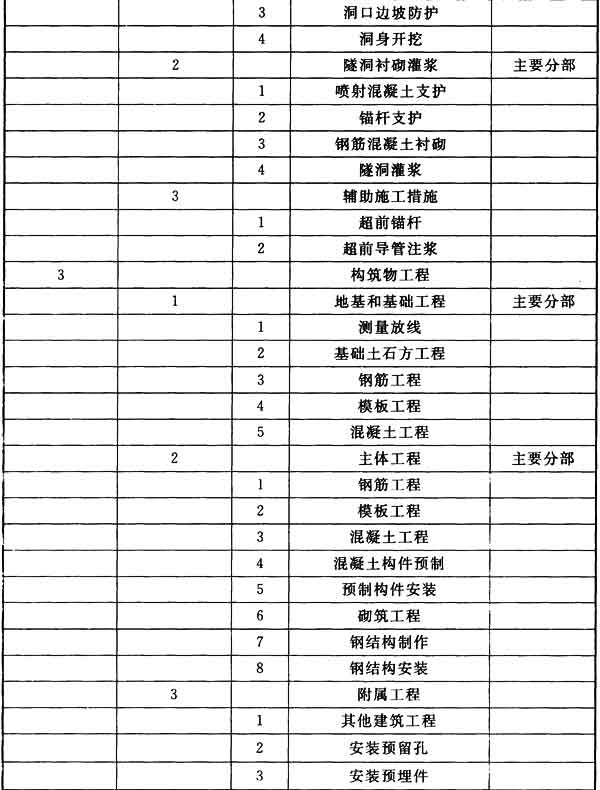

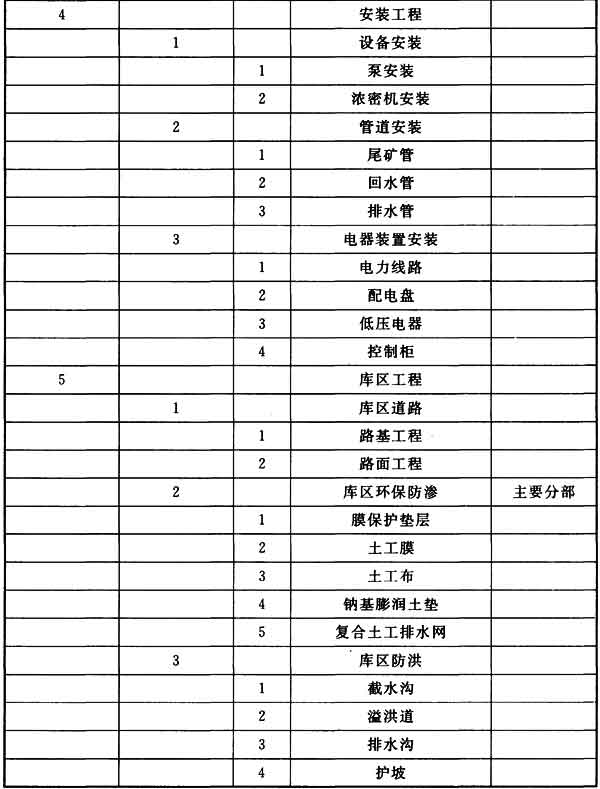

表12.0.1 尾礦設施單位(子單位)工程、分部(子分部)工程、分項工程劃分
12.0.2 檢驗批的質量應按主控項目和一般項目進行驗收。本規范中未明確主控項目和一般項目及檢驗項目的抽檢數量時，應由建設單位和監理單位根據工程規模及有關規定確定。檢驗批合格質量標準應符合下列規定：
1 主控項目和一般項目應符合現行國家標準《建筑工程施工質量驗收統一標準》GB 50300中有關質量標準的要求；
2 質量檢查記錄、質量證明文件等資料應完整。
12.0.3 分項工程合格質量標準應符合下列規定：
1 分項工程所含的各檢驗批均應符合現行國家標準《建筑工程施工質量驗收統一標準》GB 50300中有關合格質量標準的要求；
2 分項工程所含的各檢驗批質量驗收記錄應完整。
12.0.4 分部(子分部)工程合格質量標準應符合下列規定：
1 分部(子分部)工程所含分項工程均應驗收合格；
2 質量控制資料應完整；
3 地基與基礎、主體結構和設備安裝等分部工程的有關安全及功能的檢驗和抽樣檢測結果應符合現行國家標準《建筑地基基礎工程施工質量驗收規范》GB 50202的要求；
4 觀感質量驗收應符合設計要求。
12.0.5 單位(子單位)工程合格質量標準應符合下列規定：
1 單位(子單位)工程所含分部(子分部)工程均應驗收合格；
2 質量控制資料應完整；
3 單位(子單位)工程所含分部(子分部)工程有關安全和功能的檢測資料應完整；
4 主要功能項目的抽查結果應符合國家現行相關專業質量驗收標準的規定；
5 觀感質量驗收應符合設計要求。
12.0.6 尾礦設施質量驗收記錄應符合下列規定：
1 檢驗批質量驗收可按本規范表D.0.1進行；
2 分項工程質量驗收可按本規范表D.0.2進行；
3 分部(子分部)工程質量驗收可按本規范表D.0.3進行；
4 單位(子單位)工程質量驗收可按本規范表D.0.4進行。
12.0.7 當尾礦設施質量不符合要求時，應按現行國家標準《建筑工程施工質量驗收統一標準》GB 50300的有關規定進行處理。
12.0.8 通過返修或加固處理仍不能滿足安全使用要求的分部工程、單位(子單位)工程，不得驗收。
12.0.9 尾礦設施質量驗收程序和組織應按現行國家標準《建筑工程施工質量驗收統一標準》GB 50300的有關規定執行。
12.0.10 單位工程質量驗收應分為交工驗收階段和竣工驗收階段，并應符合下列規定：
1 交工驗收階段應以查驗工程實體質量為主，驗收合格后應交由建設單位投入試運行。
2 項目試運行合格后應由建設單位組織竣工驗收，質量監督機構應對竣工驗收實施監督?？⒐を炇諔?yīng)分為實地查驗工程實體質量情況、檢查施工單位提交的竣工驗收檔案資料、對建(構)筑物的使用功能進行抽查或試驗等三個部分分別驗收。工程技術檔案資料應包括下列內容：
1)開工報告、竣工報告，項目經理、技術人員聘任文件，施工組織設計，圖紙會審記錄，技術交底記錄，設計變更通知，地質勘察報告，定位測量記錄，基礎處理記錄，隱蔽工程驗收記錄，沉降觀測記錄，混凝土施工記錄，新材料、新工藝施工記錄，施工日志及質量事故處理記錄，建設工程施工合同、補充協議，工程質量保修書等工程施工技術資料及施工記錄；
2)材料、構配件、器具及設備等的質量證明和進場材料試驗報告等工程質量保證資料；
3)質量管理體系檢查記錄，分項工程質量驗收記錄，混凝土強度統計、評定記錄，分部工程質量驗收記錄，觀感質量綜合檢查記錄，單位工程竣工質量驗收記錄，質量控制資料檢查記錄等工程質量驗收資料。
4)竣工圖及聲像資料。
3 驗收合格后，建設單位應在規定的時間內將工程竣工驗收報告和有關文件報建設行政管理部門備案。
附錄A 巖石分級
附錄A 巖石分級

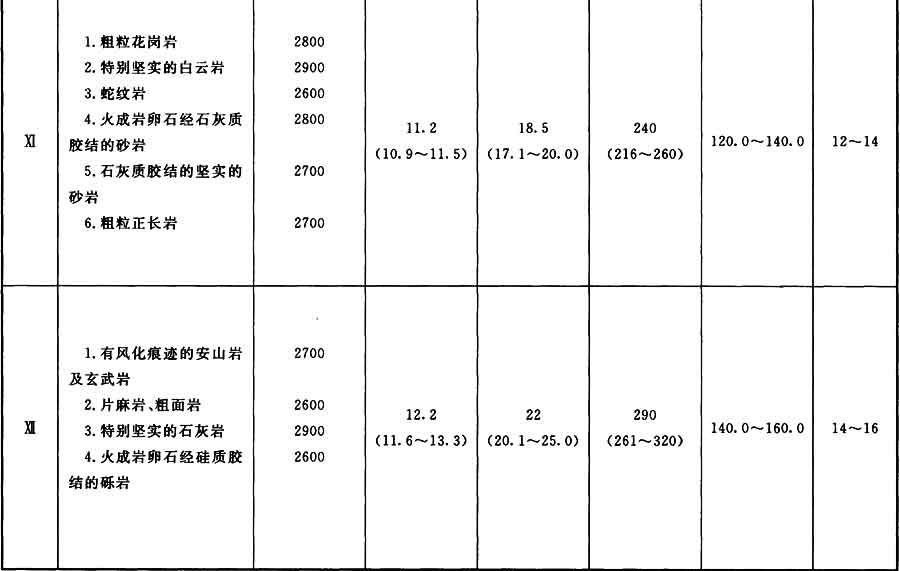

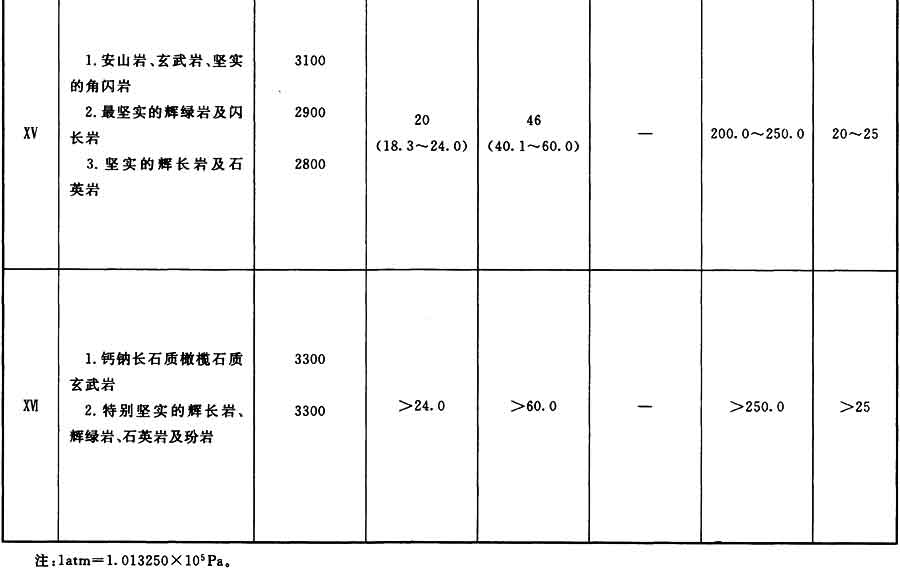

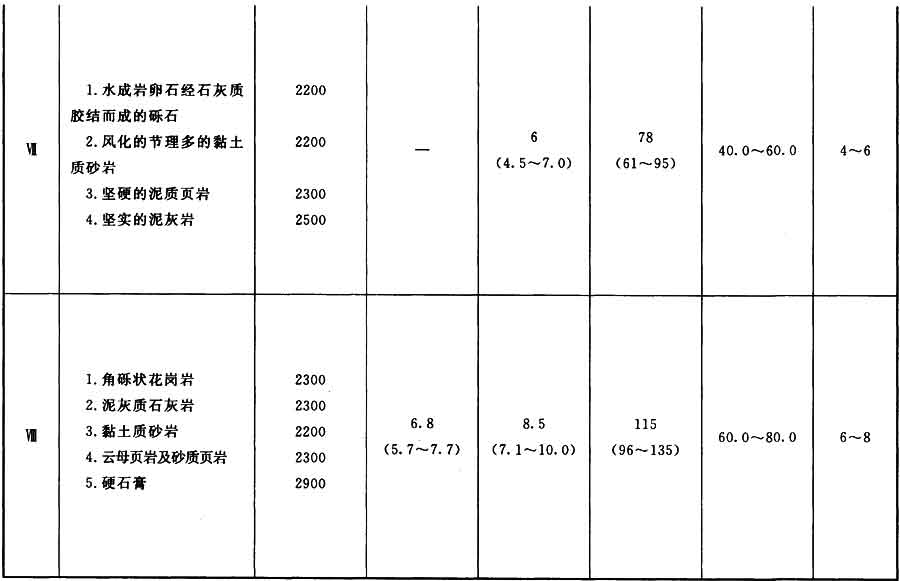

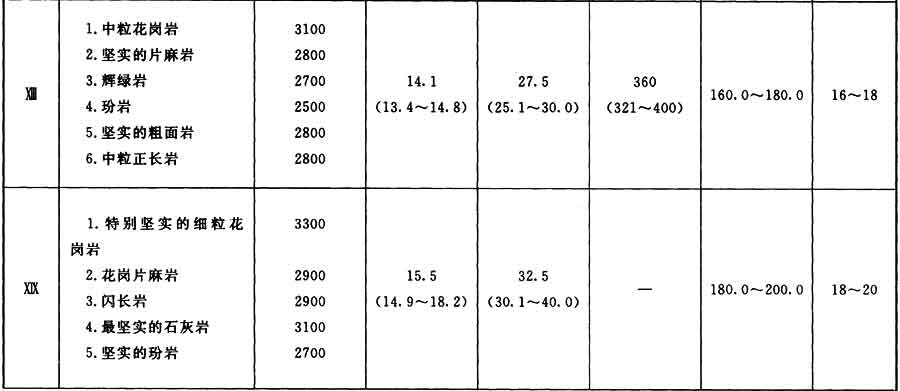

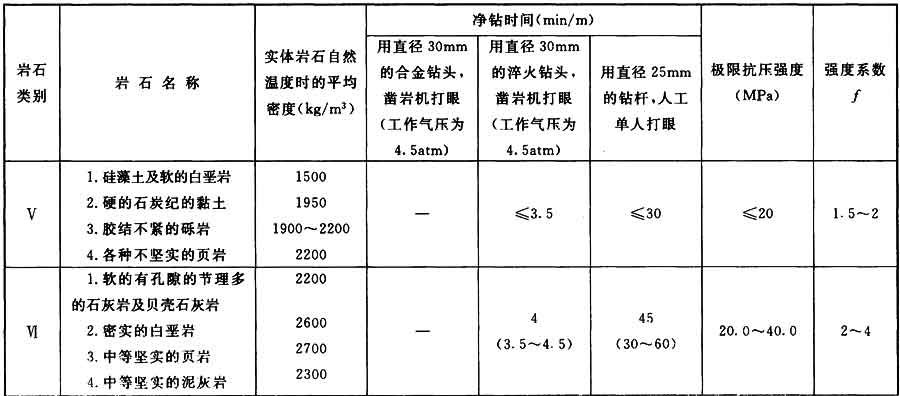

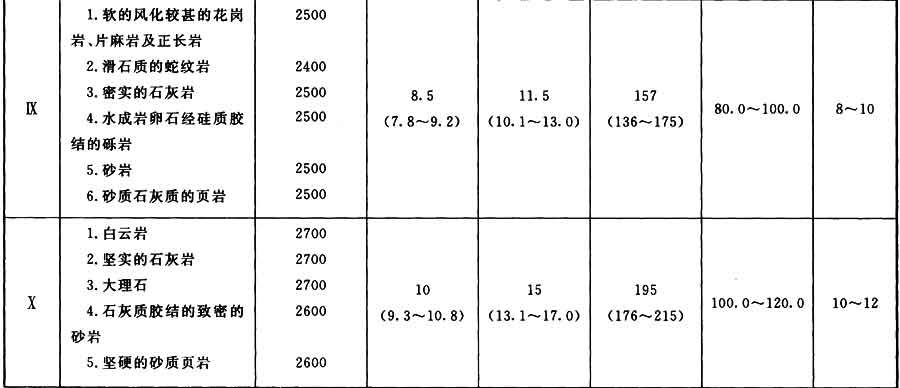

表A 巖石類別分級
附錄B 圍巖工程地質分類
B.0.1 隧洞圍巖可以巖石強度、巖體完整程度、結構面狀態、地下水和主要結構面產狀等五項因素之和的總評分為基本依據，以圍巖強度應力比為參考依據，按表B.0.1的規定進行工程地質分類。

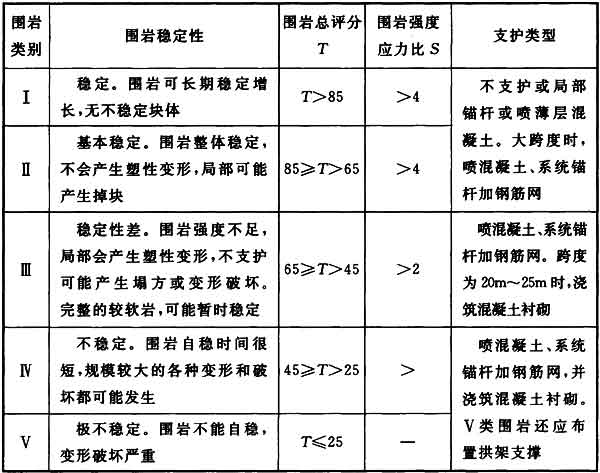

表B.0.1 圍巖工程地質分類
注：Ⅱ、Ⅲ、Ⅳ類圍巖，當其強度應力比小于本表規定時，圍巖類別宜相應降低一級。
B.0.2 圍巖強度應力比可按下式求得：
S＝KvRb／σm (B.0.2)
式中：Rb——巖石飽和單軸極限抗壓強度(MPa)；
Kv——巖體完整性系數；
σm——圍巖最大主應力(MPa)。
B.0.3 圍巖工程地質分類中五項因素的評分可按下列規定進行：
1 巖石強度評分應符合表B.0.3-1的規定。

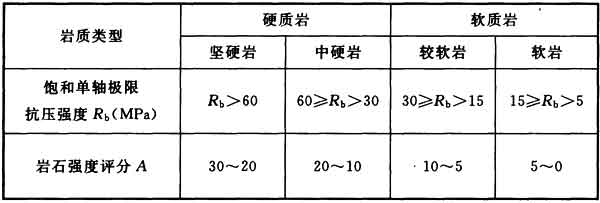

表B.0.3-1 巖石強度評分
注：1 當巖石飽和單軸抗壓強度大于100MPa時，巖石強度的評分為30；2 當巖體完整程度與結構面狀態評分之和小于5，且?guī)r石強度評分大于20時，按20評分。
2 巖體完整程度評分應符合表B.0.3-2的規定。

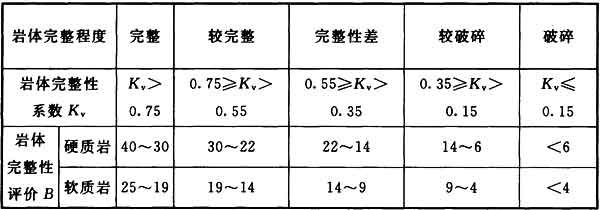

表B.0.3-2 巖體完整程度評分
注：1 當60MPa≥Rb＞30MPa，巖體完整性程度與結構面狀態評分之和大于65時，按65評分；2 當30MPa≥Rb＞15MPa，巖體完整性程度與結構面狀態評分之和大于55時，按55評分；3 當15MPa≥Rb＞5MPa，巖體完整性程度與結構面狀態評分之和大于40時，按40評分；4 當Rb≤5MPa，屬特軟巖，巖體完整性程度與結構面狀態不參與評分。
3 結構面狀態評分應符合表B.0.3-3的規定。

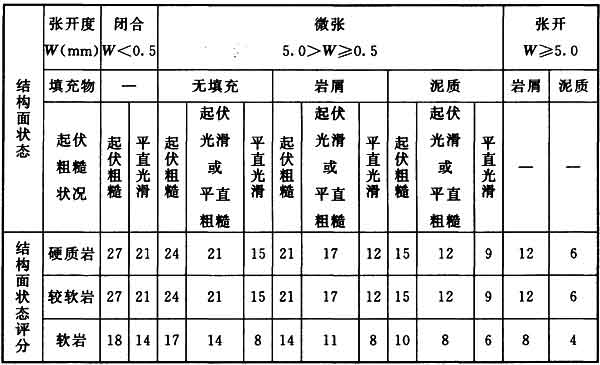

表B.0.3-3 結構面狀態評分
注：1 結構面的延伸長度小于3m時，硬質巖、較軟巖的結構面狀態評分另加3分，軟巖加2分；結構面延伸長度大于10m時，硬質巖、較軟巖減3分，軟巖減2分；2 當結構面張開度大于10mm無充填時，結構面狀態評分為0。
4 地下水狀態評分應符合表B.0.3-4的規定。

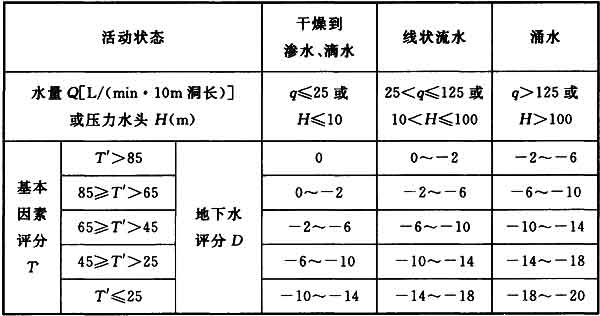

表B.0.3-4 地下水狀態評分
5 主要結構面產狀評分應符合表B.0.3-5的規定。

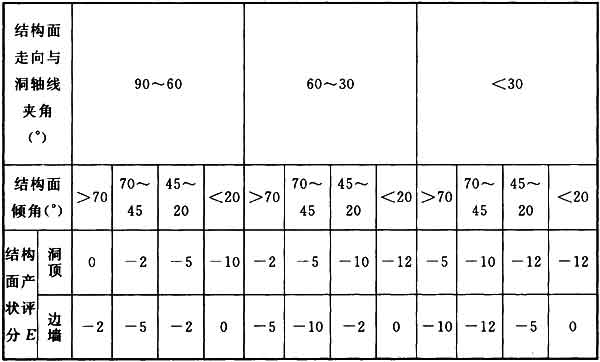

表B.0.3-5 主要結構面產狀評分
注：按巖體完整程度分級為完整性差且較破碎和破碎的圍巖，不進行主要結構面產狀評分的修正。
B.0.4 大跨度和重要地下洞室圍巖還應根據圍巖等級劃分再進行綜合評定。
B.0.5 本規范第B.0.1條～第B.0.4條不宜用于埋深小于2倍洞徑或跨度的地下洞室和特殊土、喀斯特洞穴發育地段的地下洞室圍巖分類。
附錄C 光面爆破和預裂爆破參數
C.0.1 光面爆破采取的參數宜符合表C.0.1的規定。
表C.0.1 光面爆破參數
| 巖石類別 | 周邊孔間距 | 周邊孔抵抗線 | 線裝藥密度（g/m） |
| 硬巖 | 0.55～0.65 | 0.60～0.80 | 300～500 |
| 中硬巖 | 0.45～0.60 |
0.60～0.75 | 200～300 |
| 軟巖 | 0.35～0.45 | 0.45～0.55 | 70～120 |
注：1 炮孔直徑40mm～50mm，藥卷直徑20mm～25mm
2 本表采用2號巖石硝銨炸藥，當采用其他炸藥時，應進行換算。
C.0.2 孔深小于5m的淺孔預裂爆破采取的參數應符合表C.0.2的規定。
表C.0.2 孔深小于5m的淺孔預裂爆破參數
| 巖石類別 | 周邊孔間距 | 周邊孔抵抗線 | 線裝藥密度（g/m） |
| 硬巖 | 0.40～0.50 | 0.40 | 350～400 |
| 中硬巖 | 0.40～0.45 | 0.40 |
200～250 |
| 軟巖 | 0.35～0.40 | 0.35 | 70～120 |
注：1 炮孔直徑40mm～50mm，藥卷直徑20mm～25mm；
2 本表采用2號巖石硝銨炸藥，當采用其他炸藥時，應進行換算。
C.0.3 孔深不小于5m的深孔預裂爆破參數應符合下列規定：
1 炮孔直徑不宜大于80mm。
2 孔距宜為炮孔直徑的8倍～12倍，巖體完整段及炮孔直徑較小時應取大值，巖體完整段及炮孔直徑較大時應取小值。
3 不耦合系數可取2～4。
4 線裝藥密度可用工程類比法試選或用下列公式估算：
1)巖體較堅硬，其極限抗壓強度R為20MPa～200MPa時：
△g＝0.042R0.5a0.6(C.0.3-1)
式中：△g——線裝藥密度(kg／m)；
R——巖石極限抗壓強度(MPa)；
a——預裂孔孔距。
2)巖石極限抗壓強度R為10MPa～150MPa時：
△g＝9.32R0.53r0.38(C.0.3-2)
式中：△g——線裝藥密度(kg／m)；
R——巖石極限抗壓強度(MPa)；
r——預裂孔半徑。
C.0.4 爆破質點振動安全允許速度值可按表C.0.4-1選取。質點振動速度傳播規律可按下式計算：
式中：v——質點運動速度(cm／s)；
W——爆破裝藥量，齊發爆破時取總裝藥量，分段延時爆破時視具體條件取有關段的或最大一段的裝藥量；
D——爆破區藥量分布的幾何中心至觀測點或建筑物、防護目標的距離；
K，a——與場地地質條件、巖性特性、爆破條件以及爆破區與觀測點或建筑物、防護目標相對位置等有關的常數，由爆破試驗確定。初選時，可按表C.0.4-2中的數值選取。

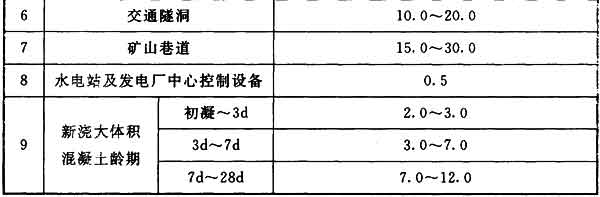

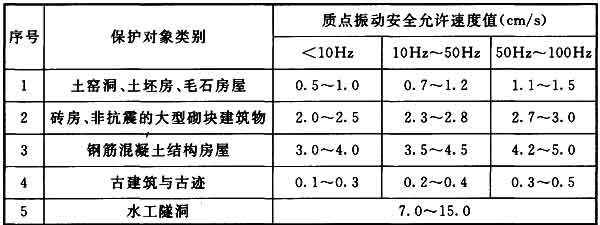

表C.0.4-1 爆破質點振動安全允許速度值
注：1 表中所列頻率為主振頻率，系指最大振幅所對應的頻率；
2 頻率范圍可根據類似工程或現場實測波形選取。選取頻率時，洞室爆破小于20Hz，深孔爆破為10Hz～60Hz；淺孔爆破為40Hz～100Hz；
3 選取建筑物安全允許振動速度值時，應根據建筑物的重要性、建筑質量、新舊程度、自振頻率、地基條件等因素；選取隧道、巷道安全允許振動速度值時，應根據建筑物的重要性、圍巖狀況、斷面大小、埋深、爆破方向、地震振動頻率等因素；非擋水的新澆筑的大體積混凝土的安全允許振動速度值，可按本表給出的上限值選取；省級以上(含省級)重點保護古建筑與古跡的安全允許振動速度值應經專家論證選取，并報相應文物管理部門批準。
表C.0.4-2 爆破區不同巖性的K、a參考值
| 巖性 | K | a |
| 堅硬巖石 | 50～150 | 1.3～1.5 |
| 中硬巖石 | 150～250 | 1.5～1.8 |
| 軟巖石 | 250～350 | 1.8～2.0 |
附錄D 尾礦設施質量驗收記錄表
D.0.1 尾礦設施檢驗批質量驗收應符合表D.0.1的規定。

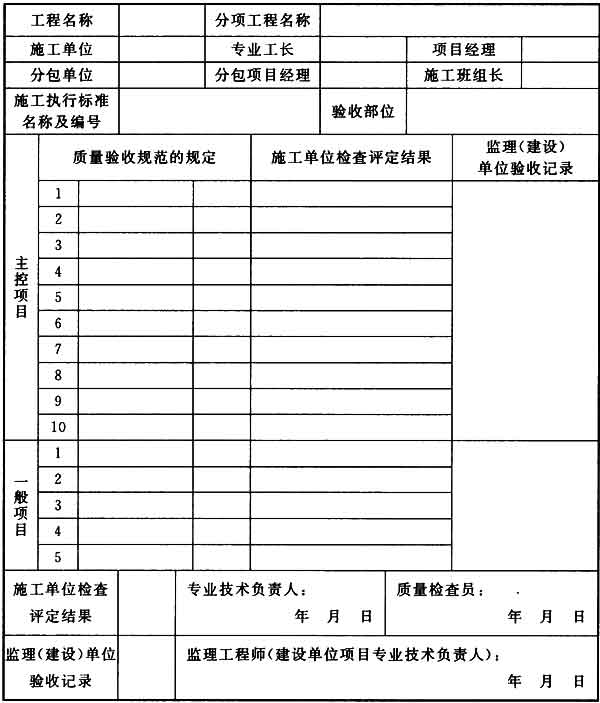

表D.0.1 檢驗批質量驗收記錄
D.0.2 尾礦設施分項工程質量驗收應符合表D.0.2的規定。

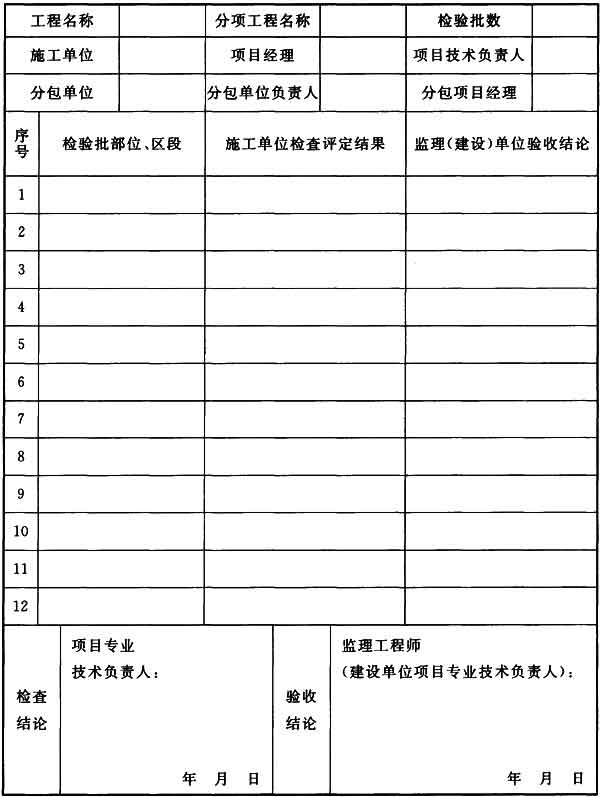

表D.0.2 分項工程質量驗收記錄
D.0.3 尾礦設施分部(子分部)質量驗收應符合表D.0.3的規定。

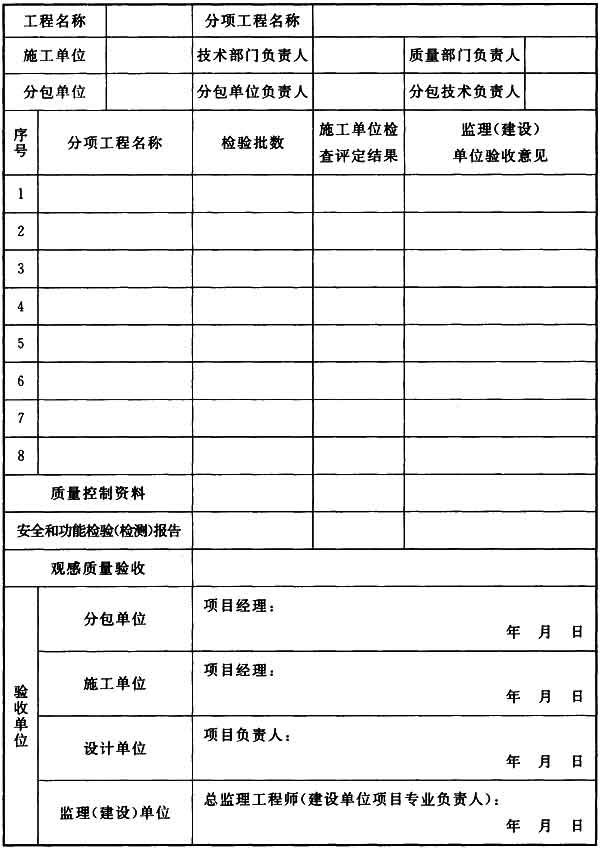

表D.0.3 分部(子分部)工程質量驗收記錄
D.0.4 單位(子單位)工程質量驗收應符合表D.0.4的規定。

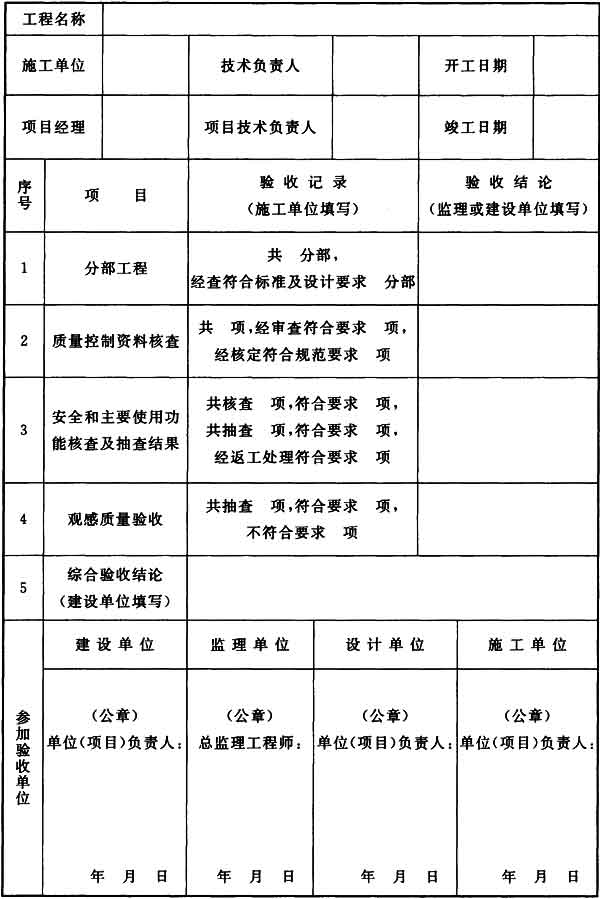

表D.0.4 單位(子單位)工程質量驗收記錄
附錄E 高密度聚乙烯(HDPE)土工膜焊縫檢測記錄
E.0.1 高密度聚乙烯(HDPE)土工膜熱熔焊縫檢測應符合表E.0.1的規定。
表E.0.1 高密度聚乙烯(HDPE)土工膜熱熔焊縫檢測記錄
E.0.2 高密度聚乙烯(HDPE)擠壓焊縫檢測應符合表E.0.2的規定。
表E.0.2 高密度聚乙烯(HDPE)土工膜擠壓焊縫檢測記錄
E.0.3 高密度聚乙烯(HDPE)土工膜焊縫強度檢測應符合表E.0.3的規定。
表E.0.3 高密度聚乙烯(HDPE)土工膜焊縫強度檢測記錄
附錄F 氣壓、電火花測試方法和強度檢測
F.0.1 高密度聚乙烯土工膜熱熔焊接的氣壓檢測應采用氣壓檢測設備檢測焊縫的氣密性。一條焊縫施工完畢后，應將焊縫氣腔兩端封堵，應用氣壓檢測設備對焊縫氣腔加壓至250kPa，并應維持3min～5min，氣壓不應低于240kPa，然后在焊縫的另一端開孔放氣，氣壓表指針能夠快速歸零應視為合格。
F.0.2 高密度聚乙烯土工膜擠壓焊接的電火花檢測，擠壓焊接所形成的單軌焊縫應采用電火花檢測設備檢測焊縫的氣密性，應預先在擠壓焊縫中埋設一條
0.3mm～
0.5mm的細銅絲，并應利用電火花檢測設備的高壓脈沖電源探頭在距離焊縫10mm～30mm的高度探掃，無火花出現應視為合格，出現火花的部位應有漏洞。
F.0.3 高密度聚乙烯土工膜焊縫強度的檢測應針對設計規定的檢測長度取樣進行實驗分析，檢測焊縫強度。取樣位置應進行修補。熱熔及擠壓焊縫強度合格的標準應符合表F.0.3的規定。
每個試樣應裁取10個25.4mm寬的標準試件，應分別做5個剪切實驗和5個剝離實驗。每種實驗5個試樣的測試結果中應有4個符合表F.0.3中的要求，并且強度測試的平均值應達到標準值，最低值不得低于標準值的80％。
如不能通過強度測試，應在測試失敗的位置沿焊縫兩端各6m范圍內重新取樣測試，直至合格為止。
表F.0.3 熱熔及擠壓焊縫強度標準值
| 厚度 | 剪切強度 | 剝離強度 | ||
| 熱熔焊縫 （N/mm） |
擠壓焊縫 （N/mm） |
熱熔焊縫 （N/mm） |
擠壓焊縫 （N/mm） |
|
| 1.5 | 21.2 |
21.2 | 15.7 | 13.7 |
| 2.0 | 28.2 | 28.2 | 20.9 | 18.3 |
注：測試條件為25℃，50mm／min。
