（免費下載）GB 50996-2014 地下水封石洞油庫施工及驗收規范
1 總 則
1.0.1 為規范地下水封石洞油庫工程的施工和驗收，確保工程質量，做到安全適用、技術先進、經濟合理，保護環境，制定本規范。
1.0.2 本規范適用于儲存原油及成品油等地下水封石洞油庫工程的施工和驗收。
1.0.3 地下水封石洞油庫工程施工及驗收，除應符合本規范要求外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 地下水封石洞油庫(簡稱洞庫) underground oil storage in rock caverns
在穩定地下水化以下的巖體中挖掘的洞室，由洞室組成的儲油澗罐、施工巷道、豎井、水幕孔、水幕巷道及地上輸送、控制等設施組成用來儲存原油、成品油的油庫。
2.0.2 超前地質預報 advance forecasting of geology
在洞室施工期間，以地質法為基礎綜合各種物理勘探、鉆探手段，對洞室開挖工作面前方影響施工安全、進度及結構穩定的不良地質體(帶)的位置、規模及其性質進行及時準確的科學預測。
2.0.3 監控量測 monitoring measurement
通過使用各種量測儀器和工具，對施工期間圍巖的變化情況、支護結構的工作狀態、地下水文情況、相關的爆破振動以及空氣質量等進行監測，及時掌握各種信息的工作。
2.0.4 洞罐 caverns tank
由一個或幾個相互連通的洞室組成，功能相當于地面的一座油罐。
2.0.5 洞室 cavern
在巖體內挖掘的用于儲存原油及其產品的單個地下空間。
2.0.6 施工巷道 access tunnel
滿足施工期間人員通行、設備通行、通風、給排水、供電的專用通道。
2.0.7 豎井 shaft
由地面或操作巷道至洞室的豎向通道。
2.0.8 豎井操作區 shaft operation area
滿足豎井口周圍油泵、水泵、儀表、電氣等的維護、操作和管理的區域。
2.0.9 水幕系統 water curtain
用于保持水封條件的人工補水系統。通常由水幕巷道、水幕孔、監測設備等組成。
2.0.10 水幕孔 water curtain hole
用于水幕注水的鉆孔。
2.0.11 水幕巷道 water curtain tunnel
用于水幕孔施工、注水、儲水的巷道。
2.0.12 封塞 concrete plug
設置在施工巷道和豎井內，用于封堵洞庫的鋼筋混凝土結構。
2.0.13 鍵槽 key way
為保證施工橫縫、縱縫的縫面在灌漿后能形成整體或不灌漿也能有效地傳遞剪力而在縫面上設置的三角形或梯形的槽。
2.0.14 泵坑 pump pit
在豎井對應的下部，用于安裝設備的坑槽。
2.0.15 水墊層 water bed
設在洞室的底部保持一定高度的水層，用于沉淀原油及其產品內的雜質并接收圍巖滲出水。
2.0.16 觀測孔 logging hole
用于施工期與運行期間監測地下水位及水質的孔。
2.0.17 儀表井 instrumentation well
用于運行期間圍巖穩定與水壓試驗監測元件、儀器電纜線導出的通道。
2.0.18 全斷面開挖法 full face excavation method
按設計斷面一次開挖成形的施工方法。
2.0.19 臺階開挖法 bench cut method
將設計斷面按照高度分成若干小斷面，按先上斷面后下斷面的順序開挖。
2.0.20 環形開挖預留核心土法 ring cut method
按設計斷面先開挖上斷面的周邊環形導坑，及時進行支護，再開挖核心土及下斷面的施工方法。
2.0.21 中導洞法 center drift excavation method
按設計斷面和寬度，先在頂層的中部開挖一超前導洞，然后再將導洞擴挖至設計斷面并進行支護的施工方法。
2.0.22 光面爆破 smooth blasting
沿開挖邊界布置密集炮孔，采取不耦合裝藥或裝填低威力炸藥，由開挖面中部向外側依次順序起爆，最后起爆周邊眼，以形成平整的輪廓面的爆破作業。
2.0.23 預裂爆破 presplitting blasting
在洞室開挖中，沿開挖輪廓線布置密集炮孔，采取不耦合裝藥或裝填低威力炸藥，在主爆孔起爆前分段一次起爆，形成一定寬度的貫穿裂縫，以減弱主爆孔爆破對保留巖體的破壞并形成平整輪廓面的爆破作業。
2.0.24 錨噴支護 shotcrete and rock bolt support
由噴射混凝土、錨桿、金屬網、鋼架等組合成的支護結構。
2.0.25 超前支護 advanced support
采用錨桿、小導管、管棚等對開挖面前方的圍巖進行預支護的結構。
2.0.26 注漿 grouting
通過鉆孔向有含水裂隙、空洞或不穩定的地層注入水泥漿或其他漿液，以堵水或加固地層的施工技術。
2.0.27 接觸面注漿 contact grouting
對于混凝土凝固收縮造成的混凝土和基巖之間的縫隙進行注漿，以增強接觸面結合能力及封堵裂隙的注漿方式。
2.0.28 襯砌 lining
為防止圍巖變形或坍塌，沿洞身周邊用鋼筋混凝土等材料修建的永久性支護結構。
3 基本規定
3.0.1 洞庫工程施工應按批準的設計文件施工，施工前應熟悉設計文件，領會設計意圖，做好現場調查和圖紙核對，并應做好技術準備和組織落實工作。
3.0.2 洞庫工程施工應綜合地質條件、技術手段、經濟指標等因素，合理選擇施工方法。
3.0.3 洞庫工程在開工前應編制施工組織設計。
3.0.4 對控制施工質量和安全的關鍵分項、分部工程應編制專項施工方案，并應經審批后執行。
3.0.5 洞庫工程施工中應建立以地質預測、預報為先導，以監控量測為依據的信息化管理體系。
3.0.6 工程所用的構件、設備和主要原材料等產品進入施工現場時，應進行驗收并妥善保管。進場驗收時，應檢查每批產品的質量合格證書、性能檢驗報告、使用說明書、進口產品的商檢報告及其他證明文件，并應按國家現行有關標準規定進行復驗，驗收合格后方可使用。
3.0.7 從事施工過程檢測的試驗室應具有相應的能力和條件。在質量檢驗、驗收中使用的計量器具和檢測設備，經計量率定、校準合格后方可使用。
3.0.8 施工測量應實行復核制，根據測量精度要求，采取相應的測量方法。
3.0.9 洞庫施工時應在工作面做好地質素描和超前地質預報，并應做好施工排水工作。
3.0.10 防排水施工應以防、堵為主，限量排放。
3.0.11 每道工序完成后，均應按驗收標準進行檢測，驗收合格后方可進行下一步工序施工。
3.0.12 施工過程中，應按施工進程收集整理原始數據、資料，做好施工記錄，進行施工總結；交工驗收時應提交驗收文件，交付使用滿一年應辦理竣工驗收。
3.0.13 施工過程中，應檢測施工現場的空氣質量，監測爆破振動，控制粉塵、廢氣、廢棄物以及噪聲、振動等對環境造成的污染或危害。
3.0.14 洞庫施工應進行風險評估，建立風險管理體系，制訂應急預案。
4 施工準備
5 施工測量
6 地質預報
6.0.1 洞庫工程施工應進行全過程地質預報。
6.0.2 施工中應根據庫區詳細地質勘察資料和設計文件，制訂地質預報方案。
6.0.3 洞外地質調查應包括下列內容：
1 調查對洞庫施工及使用有影響的周邊山體地質情況和水體運行情況；
2 雨季來臨時，應對周邊山體及水文地質情況進行監測。
6.0.4 洞庫工程施工全過程應采用地質分析法進行地質預報，地質素描宜在每次開挖作業結束后進行。
6.0.5 在巷道內，當臨近斷層破碎帶或接近透水構造、地表水體時，宜采用地震波反射法、紅外探測和超前水平鉆探等方法進行綜合預報。
6.0.6 洞室頂部開挖前，應連續進行超前鉆孔，同一斷面鉆孔不宜少于兩個，鉆孔的深度宜大于3個循環開挖進尺的長度，兩次鉆孔搭接長度不宜小于一個循環長度。
6.0.7 地質預報結果應及時上報相關單位。當施工方案發生變化時，應進行施工技術交底。
7 明槽、明洞與洞口段
8 開 挖
9 裝卸渣與運輸
10 支 護
11 水幕系統
12 豎井施工
13 注 漿
14 通風防塵與供風、供水、供電
15 排 水
16 豎井設備及管道安裝
17 鋪砌和封塞
18 監控量測
19 安全、環境和健康
19.0.1 施工前應根據國家法律法規的相關規定和當?shù)丨h(huán)境條件編制安全、環境和健康方案，并應成立相應的組織機構。
19.0.2 安全、環境和健康預期目標應符合下列要求：
1 施工作業無重大事故和突發事件；
2 不發生耽誤工期的傷害；
3 安全和健康的工作環境；
4 無環境破壞。
19.0.3 施工場所應按有關工作場所職業病危害警示標識的規定設置禁止、警告、指令及提示標識，并應配以相應的警示語句。
19.0.4 爆破器材的運輸、貯存、檢驗、再加工和銷毀應符合現行國家標準《爆破安全規程》GB 6722的有關規定。進場的爆破器材應同時具備相關的檢驗合格證和技術指標及說明書，每批爆破器材在使用前應進行現場測試和檢驗。
19.0.5 在臨近洞室平行作業時，應相互加強聯系，統一指揮，并應進行安全監測和檢查，爆破作業應采取控制措施，避免危險作業。間距小于30m的兩相鄰工作面進行爆破時，相鄰工作面的人員及設備應撤至安全地點。
19.0.6 爆破安全距離應根據爆破方法與裝藥量計算確定，且不應小于300m。
19.0.7 嚴禁炸藥、雷管混裝，爆破器材運輸過程中施工人員不得搭乘同一運輸工具。
19.0.8 洞庫施工過程中，作業環境應符合職業健康及安全要求，應定期對空氣中氧氣、有害氣體、粉塵含量及施工噪聲、圍巖放射性等進行檢測。洞內作業環境應符合下列規定：
1 空氣中氧氣含量按體積計不得小于20％。
2 粉塵容許濃度，每立方米空氣中含有10％以上的游離二氧化硅的粉塵不得大于2mg。每立方米空氣中含有10％以下的游離二氧化硅的礦物性粉塵不得大于4mg。
3 有害氣體最高容許濃度應符合下列規定：
1)一氧化碳最高容許濃度應為30mg／m3；在特殊情況下，施工人員必須進入工作面時，濃度應小于100mg／m3，應采用防護措施，但工作時間不得大于30min；
2)二氧化碳最高容許濃度按體積計不得大于0.5％；
3)氮氧化物最高容許濃度(換算成NO2)不得大于5mg／m3。
4 洞內氣溫不得高于28℃。
5 洞內噪聲不得大于90dB。
6 圍巖放射性安全標準應符合現行國家標準《建筑材料放射性核素限量》GB 6566的有關規定。
19.0.9 洞庫機械設備的安裝應選擇適宜的地點，機械運轉時的廢氣、噪聲、廢液、振動等應盡量避免對周圍環境造成污染和影響。在靠近居民區時，各項排放指標均應達到現行國家標準《建筑施工場界環境噪聲排放標準》GB 12523、《污水綜合排放標準》GB 8978、《環境空氣質量標準》GB 3095等的有關規定。
19.0.10 洞庫施工的棄渣堆放應符合本標準第9章的有關規定，并應符合下列要求：
1 洞庫開挖的廢渣，應堆棄在設計指定的棄渣場內。當廢渣中含有放射性物質時，廢渣排放后應立即掩埋，棄渣場地應遠離當?shù)鼐用窬幼〉攸c。
2 棄渣場應按設計修筑擋墻。渣場頂面宜復耕，無復耕條件時宜采取綠化措施，并應按設計要求砌筑排水溝。
19.0.11 豎井鋼構件除銹噴砂作業應在噴砂房內進行，噴砂房應設通風除塵設施，滿足作業人員健康及施工環境保護要求。
19.0.12 洞庫施工應按項目的特點進行危險源識別，制訂相應的應急預案，并應組織現場實地演練。
19.0.13 洞庫施工應建立洞庫準入制度。每個出入口應記錄進入作業面的人員和機械出入情況。
19.0.14 洞內通風、防塵及照明應達到本規范第14章的相關規定，并應對洞內有害氣體、粉塵、風速、溫度等用專用儀器進行檢測，檢測頻次應每周進行1次。
19.0.15 施工作業地段照明度應符合表19.0.15的規定。
表19.0.15 施工作業地段照明度
| 名稱 | 照明度(Lx) |
| 一般施工區，開挖和棄渣區，場內交通道、臨時生活區道路 | 30 |
| 地下工程作業面 | 110 |
| 豎井工作面 | 50 |
| 一般施工輔助工廠 | 110 |
19.0.16 洞內不得進行明火作業。
19.0.17 豎井的提升設備應進行專項設計，應做好各項保護措施，制訂安全操作規程，并應按程序進行檢查和驗收。
19.0.18 進入工地的所有人員應佩戴安全帽、手套、口罩、安全鞋、電筒等勞保用品。進洞人員的工作服應配置明顯反光帶標志。
19.0.19 特殊工種應持證上崗，其他作業人員應培訓后上崗。
20 交工驗收
附錄A 地下水封石洞主要施工方法
附錄A 地下水封石洞主要施工方法

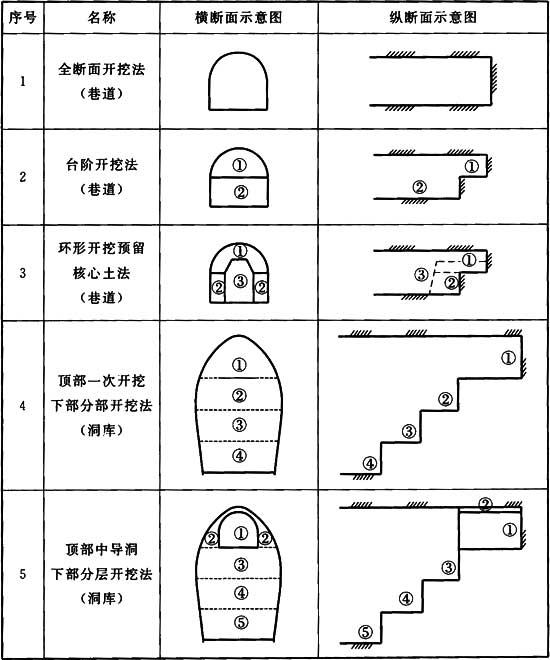

表A 地下水封石洞主要施工方法
附錄B 水幕系統試驗及供水
B.0.1 水幕孔注入—回落試驗應符合下列規定：
1 先關閉孔口栓塞，持續時間為15min，記錄孔內靜壓；
2 對鉆孔進行注水，注水壓力為靜水壓力加0.3MPa～0.5MPa，持續時間也為15min，記錄注入期孔內的壓力和流量；
3 停止注水，等待鉆孔內自然回落，記錄孔內壓力。
B.0.2 水幕系統有效性試驗應符合下列要求：
1 有效性試驗可能檢測到不良的水文地質特征，可根據試驗結果決定是否需要鉆附加水幕孔來改善水幕系統效率；
2 試驗前，應檢查水幕孔、監測孔及儀表孔上的壓力表是否滿足要求；
3 試驗宜由三個連續階段組成，試驗方法和要求應符合下列規定：
1)首先進行水幕水的靜壓分布觀測。關閉所有水幕孔的閥門，記錄所有水幕孔的壓力值。一直持續到壓力穩定為止。
2)接著開啟偶數水幕孔閥門，記錄偶數排水幕孔的壓力和流量，記錄奇數排水幕孔的壓力。持續到各孔的壓力穩定為止。
3)最后開啟奇數排的閥門，關閉偶數排的閥門。記錄各孔的壓力和流量。持續到各孔的壓力穩定為止。
B.0.3 全面水力試驗應符合下列要求：
1 全面水力試驗應按設計要求進行。
2 全面水力試驗宜在洞室第一層完工后進行，并在洞罐封閉前完成。
3 試驗前，水幕巷道內應安裝并調試水文地質、安全監測設備，拆卸注水管路和所有臨時設施和臨時支護，封堵水幕巷道口，并向水幕巷道和鉆孔內注水。
4 應通過壓力傳感器，測量洞庫和水幕附近孔隙初步壓力分布情況，并應對瞬變流動進行評價。
5 試驗供水壓力宜與水幕供水壓力相同。
6 注水時應關閉水幕封塞的人孔。水幕充滿水后應關閉排氣管，使水壓力達到測試壓力。
7 當洞室需要進行附加注漿作業時，全面水力試驗應在注漿作業完成后進行。
B.0.4 調試和供水試運行應符合下列要求：
1 全面水試驗后，應對水文地質監測設備進行調試，并應持續向水幕系統供水；
2 當施工巷道內的水位達到水幕高度要求后，應拆除交通巷道內的所有給水管線。
