（免費下載）JGJ 111-2016 建筑與市政工程地下水控制技術規范
1 總 則
1.0.1 為了在建筑與市政工程建設期間的地下水控制中貫徹執行國家技術經濟政策，保護水資源和工程環境，做到安全適用、確保質量、技術先進、經濟合理，制定本規范。
1.0.2 本規范適用于新建、擴建、改建的建筑與市政工程建設期間地下水控制。
1.0.3 地下水控制應正確處理工程建設與環境保護和節約水資源的關系，確保工程環境安全和正常使用，保障建筑和市政工程開挖和地下結構施工。
1.0.4 建筑與市政工程地下水控制除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
4 勘 察
5 降 水
6 隔水帷幕
7 回 灌
8 監 測
附錄A 注水試驗的形狀系數值
附錄A 注水試驗的形狀系數值

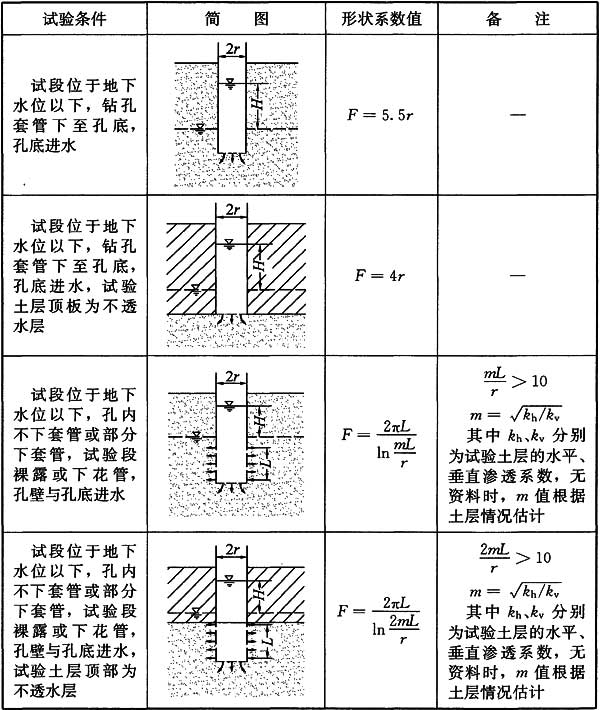

表A 注水試驗的形狀系數值
附錄B 基坑涌水量計算
B.0.1 基坑涌水量計算應根據地下水類型、補給條件、降水井的完整性，以及布井方式等因素，合理選擇計算公式。
B.0.2 圓形或長寬比小于20的矩形基坑，可按等效大井計算涌水量；基坑長寬比為20～50之間時，可按條形基坑計算涌水量公式；基坑長寬比大于50時，可按線狀基坑計算涌水量。
B.0.3 等效大井的涌水量可按表B.0.3中的公式計算。

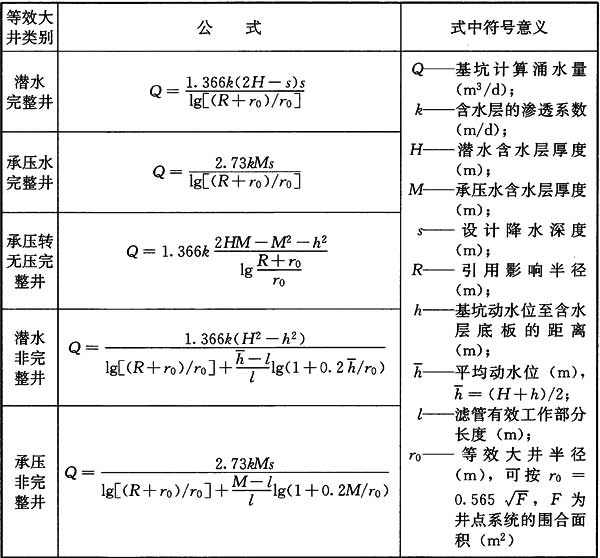

表B.0.3 等效大井涌水量計算公式

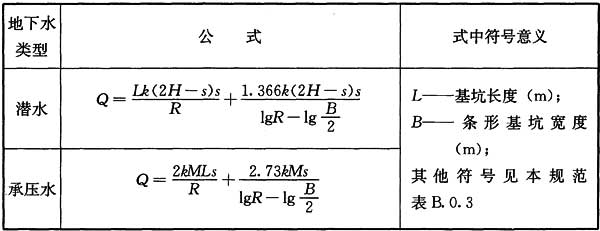

B.0.4 條形基坑涌水量按表B.0.4中的公式計算。
表B.0.4 條形基坑涌水量計算公式
B.0.5 線狀基坑涌水量可按表B.0.5中的公式計算。

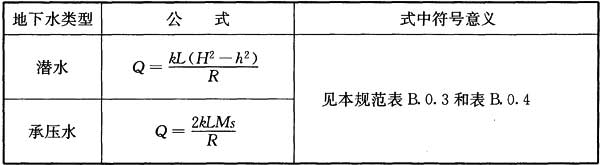

表B.0.5 線狀基坑涌水量計算公式
附錄C 降水井單井出水量計算和選用
C.0.1 真空井點的出水量可按1.5m3／h～2.5m3／h選用。
C.0.2 噴射井點的出水量可按表C.0.2選用。

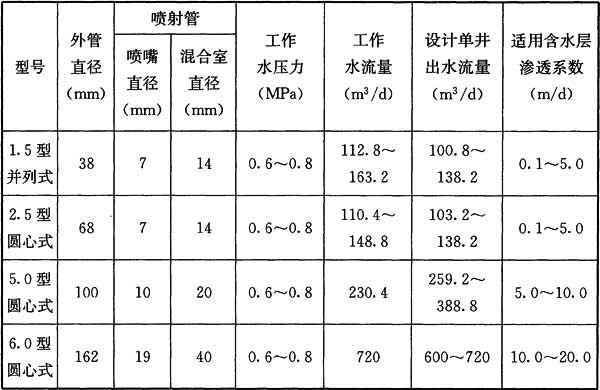

表C.0.2 噴射井點設計出水量
C.0.3 管井的出水量可按下列方法確定：
1 不是圓周等距布置的一般工程的降水井，各單井的出水量應按下列公式計算：

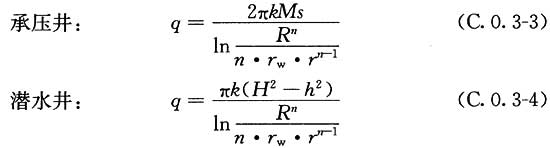

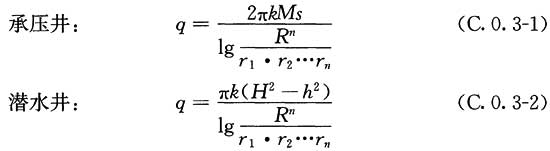

2 按圓周等距布置的降水井系統的單井出水量應按下列公式計算：
式中：q——單井出水量(m3／d)；
k——含水層的滲透系數(m／d)；
M——承壓水含水層的厚度；
H——潛水含水層的厚度；
R——影響半徑；
h——基坑動水位至含水層底板的距離；
rw——抽水井的半徑；
s——抽水井的計算降深，計算降深應大于等于設計降深；
n——降水井點數；
r1，r2，…，rn——各井點至基坑中心的距離。

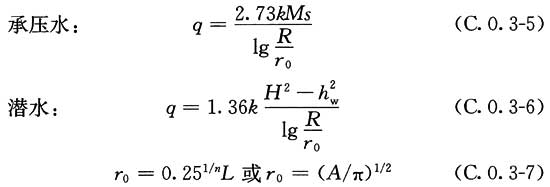

3 輻射井的出水量q可按下列公式計算：
式中：q——輻射井的出水量(m3／d)；
k——含水層的滲透系數(m／d)；
s——計算降深，計算降深應大于等于設計降深；
M——承壓水含水層的厚度；
H——潛水含水層的厚度；
hw——井中動水位；
R——影響半徑；
r0——引用半徑；
n——輻射管根數；
L——輻射管長度；
A——輻射管控制面積(m2)。
C.0.4 在降水設計中，各單井出水量之和應大于基坑出水量，且單井出水量應小于單井出水能力。
C.0.5 降水管井的單井出水能力應選擇群井抽水中水位干擾影響最大的井，并應按下式確定：
式中：q′——單井出水能力(m3／d)；
r——過濾器半徑；
l——過濾器進水部分長度；
k——含水層滲透系數(m／d)。
附錄D 過濾器類型及適用范圍
附錄D 過濾器類型及適用范圍

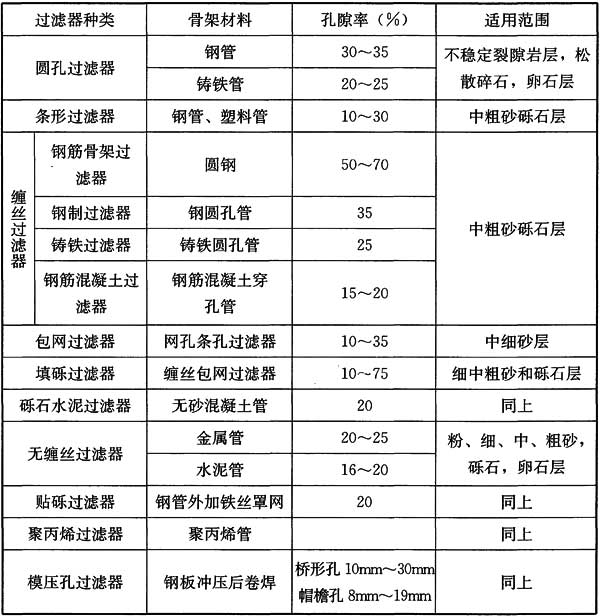

表D 過濾器類型及適用范圍
附錄E 管井降水水位預測

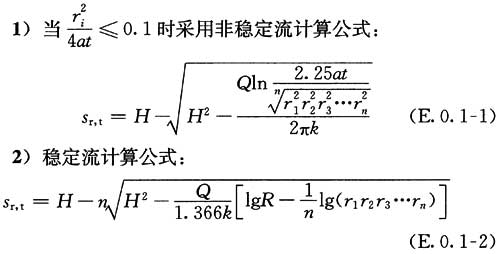

E.0.1 面狀降水工程管井降水水位預測可按下列公式計算：
1 潛水完整井計算：

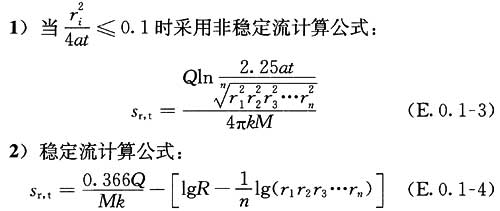

2 承壓水完整井計算：
式中：sr,t——任意距離，任意時間的水位降深；
a——含水層導壓系數(m2／d)；
t——抽水時間；
M——降水井排處的承壓含水層厚度；
H——潛水含水層厚度；
ri——r1、r2、r3…rn降水井至任意計算點的距離。

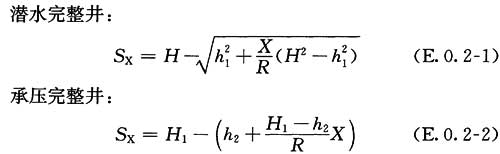

E.0.2 條狀降水工程管井降水水位預測除可按本規范公式(E.0.1-1)～公式(E.0.1-4)計算外，尚可按下列公式計算：
式中：SX——距井排X處的水位下降值；
H——潛水含水層厚度；
H1——承壓含水層水頭值；
h1——降水井排處的含水層厚度；
h2——降水井排處的承壓水水頭值；
X——任意點至井排的距離。
