（免費下載）CJ/T 233-2016 建筑小區排水用塑料檢查井
1 范圍
1 范圍
本標準規定了建筑小區排水用塑料檢查井的構造、分類及標記、材料、要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。
本標準適用于建筑小區(居住區、公共建筑區、廠區等)內，井內底埋深不大于6m，埋地管徑不大于800mm的排水用塑料檢查井。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB／T 2828.1 計數抽樣程序 第1部分：按接收質量限(AQL)檢索的逐批檢驗抽樣計劃(ISO 2859-1：1999，IDT)
GB／T 2918 塑料試樣狀態調節和試驗的標準環境
GB／T 5836.2 建筑排水用硬聚氯乙烯(PVC-U)管件
GB／T 8801 硬聚氯乙烯(PVC-U)管件墜落試驗方法
GB／T 8802 熱塑性塑料管材、管件 維卡軟化溫度的測定
GB／T 8806 塑料管道系統 塑料部件 尺寸的測定
GB／T 14152 熱塑性塑料管材耐外沖擊性能試驗方法 時針旋轉法
GB／T 18173.3 高分子防水材料 第3部分：遇水膨脹橡膠
GB／T 18477.3 埋地排水用硬聚乙烯(PVC-U)結構壁管道系統 第3部分：雙層軸向中空壁管材
GB／T 19472.1 埋地用聚乙烯(PE)結構壁管道系統 第1部分：聚乙烯雙壁波紋管材
GB／T 19472.2 埋地用聚乙烯(PE)結構壁管道系統 第2部分：聚乙烯纏繞結構壁管材
GB／T 20221 無壓埋地排污、排水用硬聚氯乙烯(PVC-U)管材
GB／T 21873 橡膠密封件 給、排水管及污水管道用接口密封圈 材料規范
GB／T 23858-2009 檢查井蓋
CJ／T 212 聚合物基復合材料水箅
CJ／T 3012 鑄鐵檢查井蓋
EN 1852-1 埋地?zé)o壓排水和排污塑料管道系統—聚丙烯(PP) 第1部分：管材、管件和系統規范
EN 13476-2 無壓埋地排水排污用塑料管系統—硬聚氯乙烯(PVC-U)、聚丙烯(PP)和聚乙烯(PE)的結構壁管系統—第二部分：A型，具有平的內外表面的管材管件的規范
EN 13476-3 無壓埋地排水排污用塑料管系統—硬聚氯乙烯(PVC—U)、聚丙烯(PP)和聚乙烯(PE)的結構壁管系統—第三部分：B型，具有平的內表面和成型外表面的管材管件的規范
EN 13598.2-2009 無壓埋地排雨水和排污水用塑料管道系統—未增塑聚氯乙烯(PVC-U)、聚丙烯(PP)和聚乙烯(PE)—第二部分：在交通區的和深埋的人孔井和檢查井規范
EN 14830-2006 熱塑性塑料檢查井和人孔井井座—抗壓屈失穩的測定方法
3 術語和定義、縮略語
3.2 縮略語
DN 公稱直徑
HDPE 高密度聚乙烯
ID 內徑
JJG 樹脂復合材料
OD 外徑
PVC-U 硬聚氯乙烯
PP-B 嵌段共聚聚丙烯
PVC 聚氯乙烯
ds 承口中部內徑
4 構造、分類及標記
4.1 構造
檢查井由井座、井筒、防人墜落裝置和井蓋及其配件組成。
5 材料
5.2 井筒材料
井筒宜從環剛度大于或等于4kN／m2的平壁成品塑料管材上截取，應符合其對應塑料管材的國家現行相關標準要求。
5.3 井蓋材料
井蓋宜采用硬聚氯乙烯(PVC-U)井蓋或高分子復合材料井蓋以及其他符合要求的井蓋。采用防護井蓋時應符合GB／T 23858的要求。
5.4 配件材料
檢查井配件宜采用硬聚氯乙烯(PVC-U)或聚丙烯(PP)或聚乙烯(PE)配件。制作硬聚氯乙烯配件的原材料應以聚氯乙烯(PVC)樹脂為主，添加必要的抗紫外線穩定劑、抗氧劑和增強材料，參見附錄B；其他材料的配件應符合相應的國家現行標準的要求。
5.5 密封材料
井筒與井座、檢查井與排水管之間采用橡膠密封圈時，密封圈應符合GB／T 21873和GB／T 18173.3的要求。
6 要求
6.3 井蓋及蓋座要求
井蓋及蓋座宜符合附錄C的要求。
6.5 檢查井系統性能要求
檢查井系統性能應符合表9的要求。

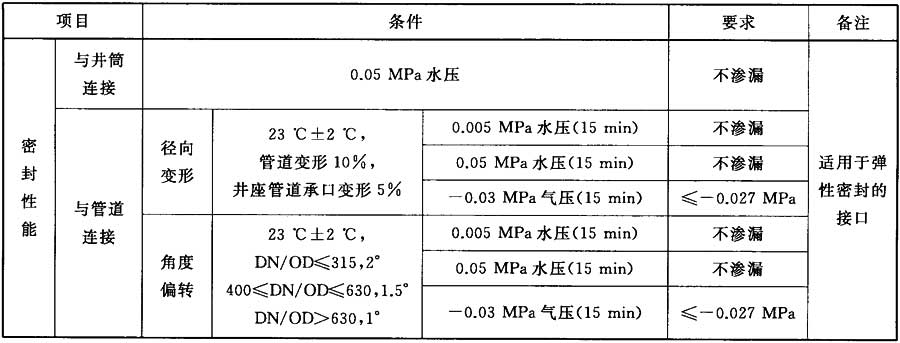

表9 檢查井系統性能要求
7 試驗方法
7.1 狀態調節和試驗環境
除另有規定外，試樣應按GB／T 2918的規定，在23℃±2℃環境中進行狀態調節和試驗，狀態調節時間應不小于24h。
7.2 外觀檢查
用目測檢驗。
7.4 荷載試驗
做以下試驗：
a) 每種規格井座取試樣1件。
b) 將井座水平放置在支承平臺上，按表10規定配置井筒，井筒上邊緣應齊平且垂直筒軸心，鋼壓板應大于井筒外徑，見圖7。以10mm／min±2mm／min速率施加表10規定的荷重，目測井座有無產生裂縫和開裂。

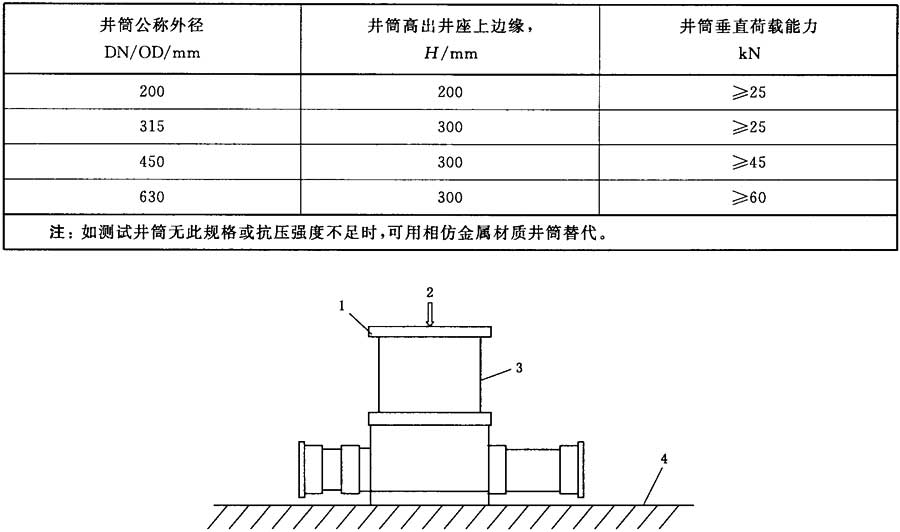

表10 荷載試驗井筒要求
說明：
1——鋼壓板；
2——荷重；
3——井筒；
4——支撐平臺。
圖7 荷載試驗裝置
7.5 維卡軟化溫度試驗
按GB／T 8802進行。
7.7 材料耐久性試驗和負壓試驗
按EN 13598.2-2009中附錄A材料的耐久性、附錄C結構完整性試驗和EN 14830-2006進行。
7.8 剪切試驗
將井體井筒組合試件按圖9設置于測試平臺，井筒上方壓板上施壓穩定試件，在管接頭上，以10mm／min±2mm／min速率施加表8規定的荷載F，目測井座接頭有無產生裂縫和開裂。
說明：
1——井座；
2——壓板；
3——施壓；
4——F(荷載)；
5——金屬管；
6——管接頭；
7——F(荷載)。
a——管材。
圖9 剪切試驗裝置示意圖
7.9 彈性密封接頭試驗
彈性密封接頭試驗裝置按圖10、圖11所示，參照GB／T 19472.1-2004附錄E彈性密封圈接頭的密封試驗方法進行。
說明：
G——井座承口變形的測量點；
H——管材變形的測量點；
E——柔性帶或橢圓形壓塊；
W——可調支撐；
a——管材；
S——井座支撐；
α——總的角度偏差；
b——井座；
M——壓力表／真空表；
P——壓力；
V——真空；
Z——壓塊。

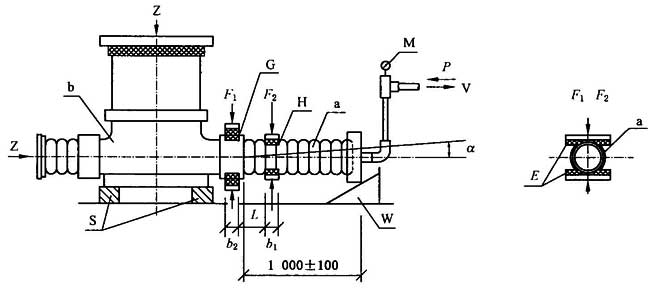

圖10 檢查井彈性密封接頭徑向變形角度偏差測試裝置示意圖
說明：
1——井座；
2——管道；
3——壓塊。
圖11 在井體管接頭與管道連接處壓塊定位
8 檢驗規則
8.1 一般要求
產品需經生產廠質量檢驗部門檢驗合格并附有合格證方可出廠。
8.2 組批
按同一原料、配方和工藝情況下生產同一規格的檢查井井座為一批，每批數量按表12確定。如生產數量少，生產期20d尚不足表10中數量時，則以20d產量為一批。
表12 每批數量
| 井座連接井筒外徑/mm | 每批數量 |
| 200 | 1500 |
| 315 |
1000 |
| 450 | 800 |
| 630 | 500 |
8.4 型式檢驗
型式檢驗項目見表13。
按8.3.2的規定，對6.1.3～6.1.5、6.2、6.3、6.4項目進行檢驗，在檢驗合格產品中隨機抽取足夠樣品，進行6.1.6、6.5中各項試驗，一般情況下每兩年進行一次型式檢驗，并有以下情況之一時，應進行型式試驗：
a) 結構、材料、配方、工藝有較大改變，可能影響產品性能時；
b) 因任何原因停產時間較長，恢復生產時；
c) 出廠檢驗結果與上次型式檢驗有較大差別時；
d) 新產品或老產品轉廠生產的試制定型鑒定時。
8.5 判定規則
項目6.1.1～6.1.5、6.2、6.3、6.4注塑成形的井座按表14進行判定。
當6.1.6、6.5中有一項達不到規定指標時，還應按8.3.2、8.3.3檢驗合格樣品中再隨機抽取雙倍樣品進行該項復試，如仍不合格，則判該批為不合格。
9 標志、包裝、運輸和貯存
9.2 包裝
生產廠應合理選用包裝材料，一般采用瓦楞紙箱，應按不同品種和規格分別裝箱，大件可用HDPE塑帶兩件對口捆幫。
9.3 運輸
產品在運輸時，不應受劇烈撞擊、拋摔和重壓。
9.4 貯存
井座應貯存在庫房內，遠離熱源，堆放高度應不超過2m。
附錄A 塑料檢查井井座規格
附錄A 塑料檢查井井座規格

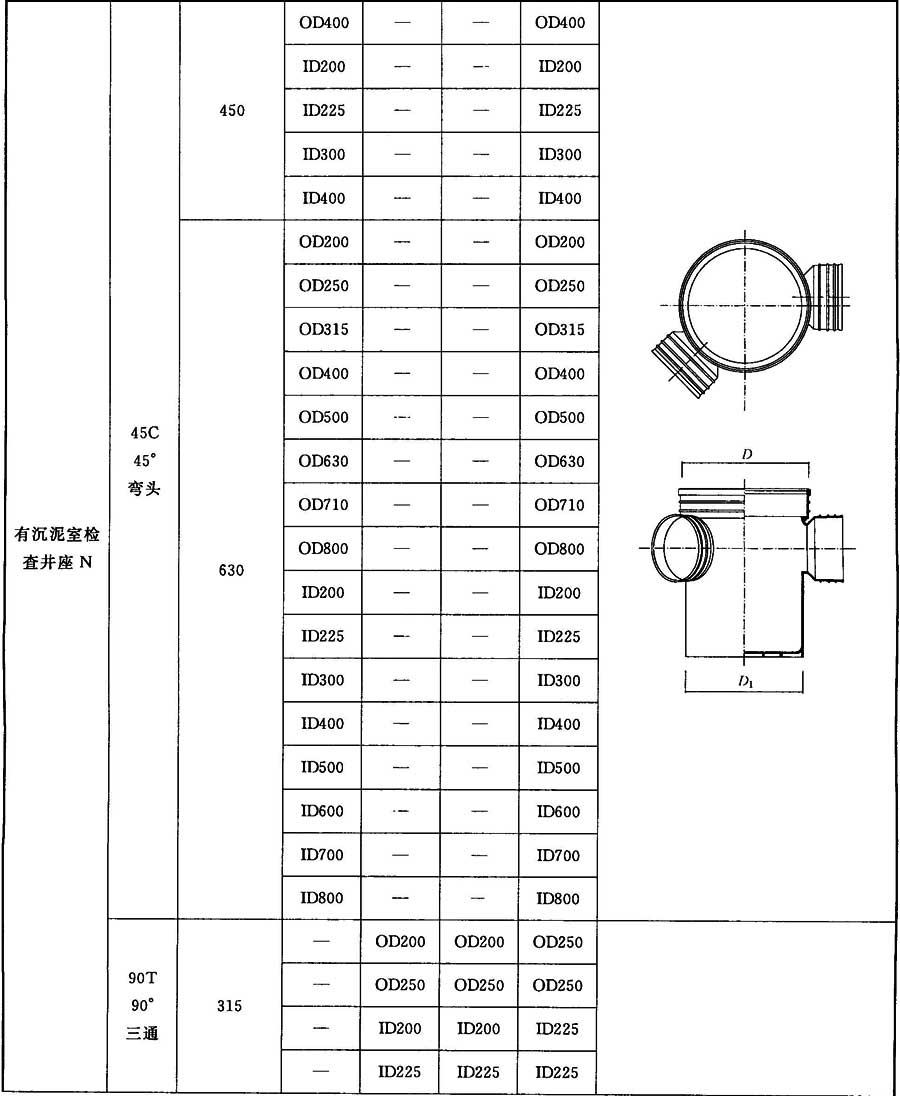

檢查井井座規格見表A．1。

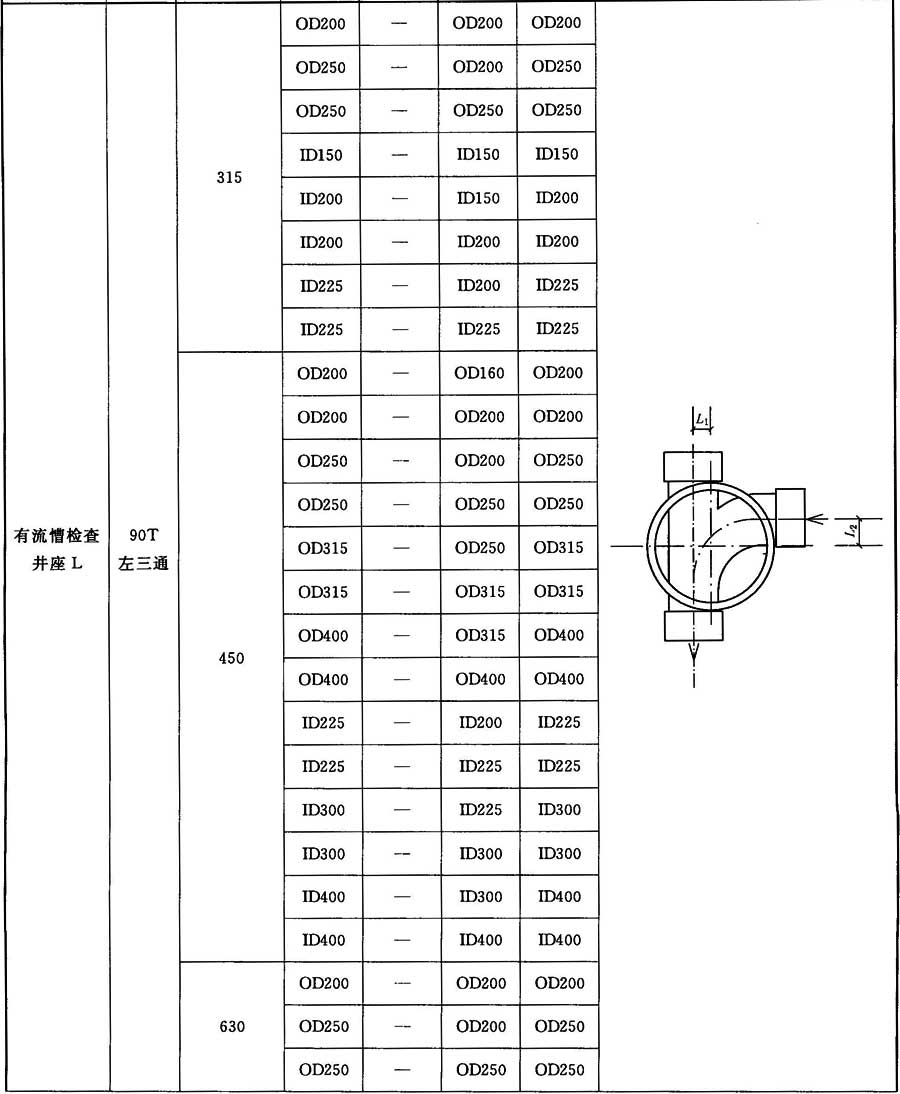

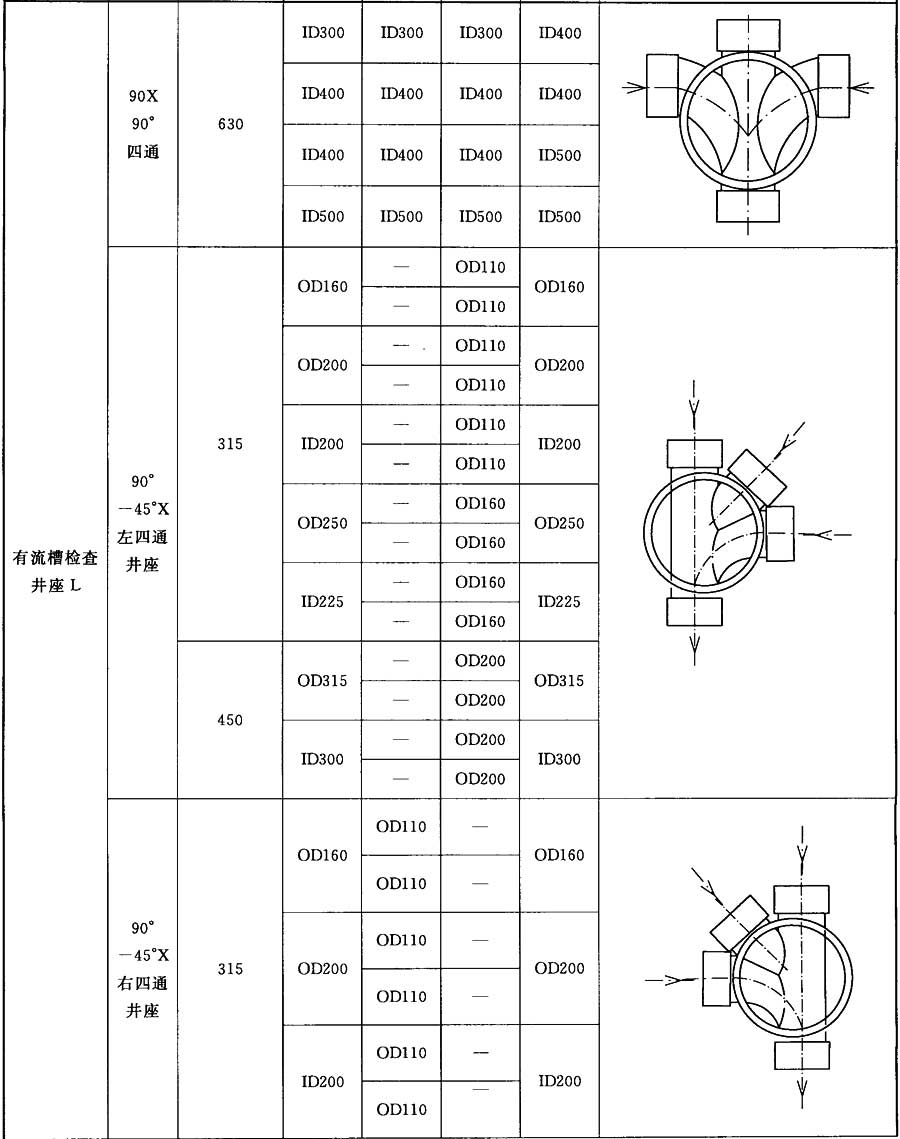

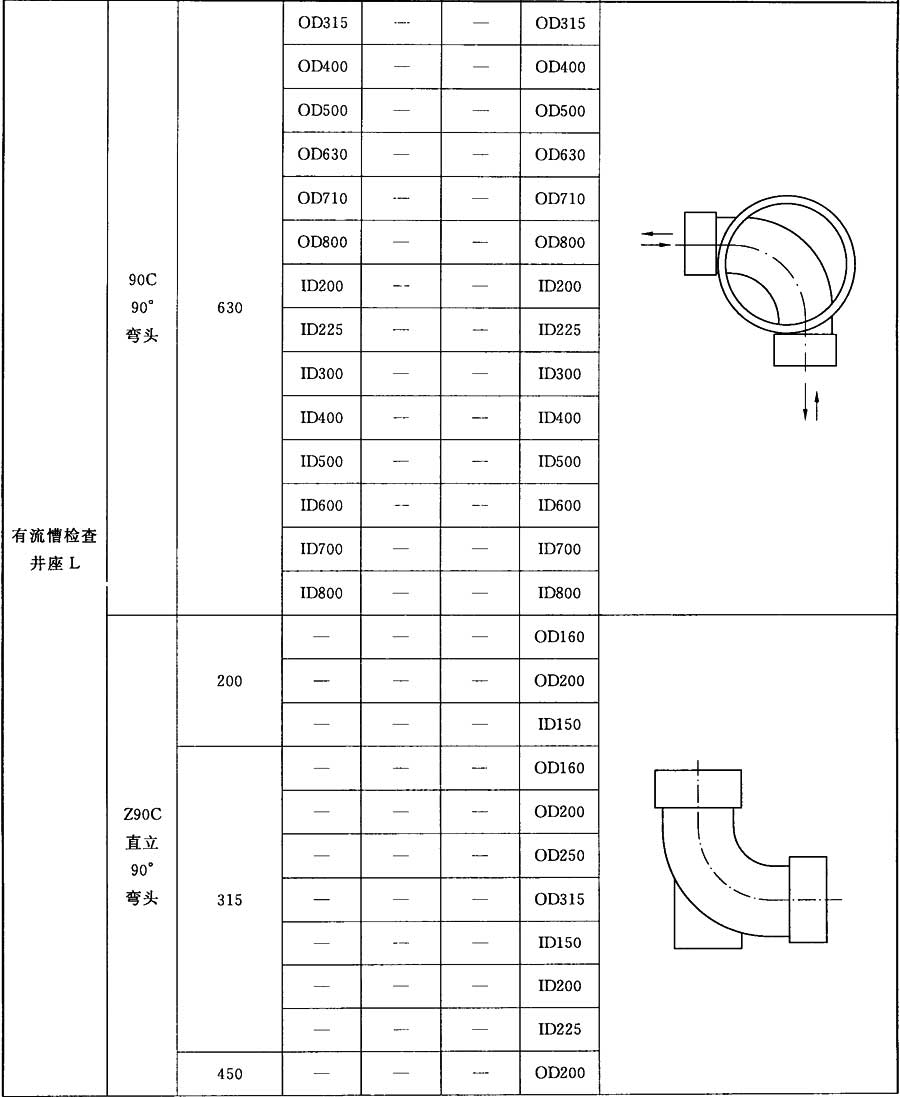

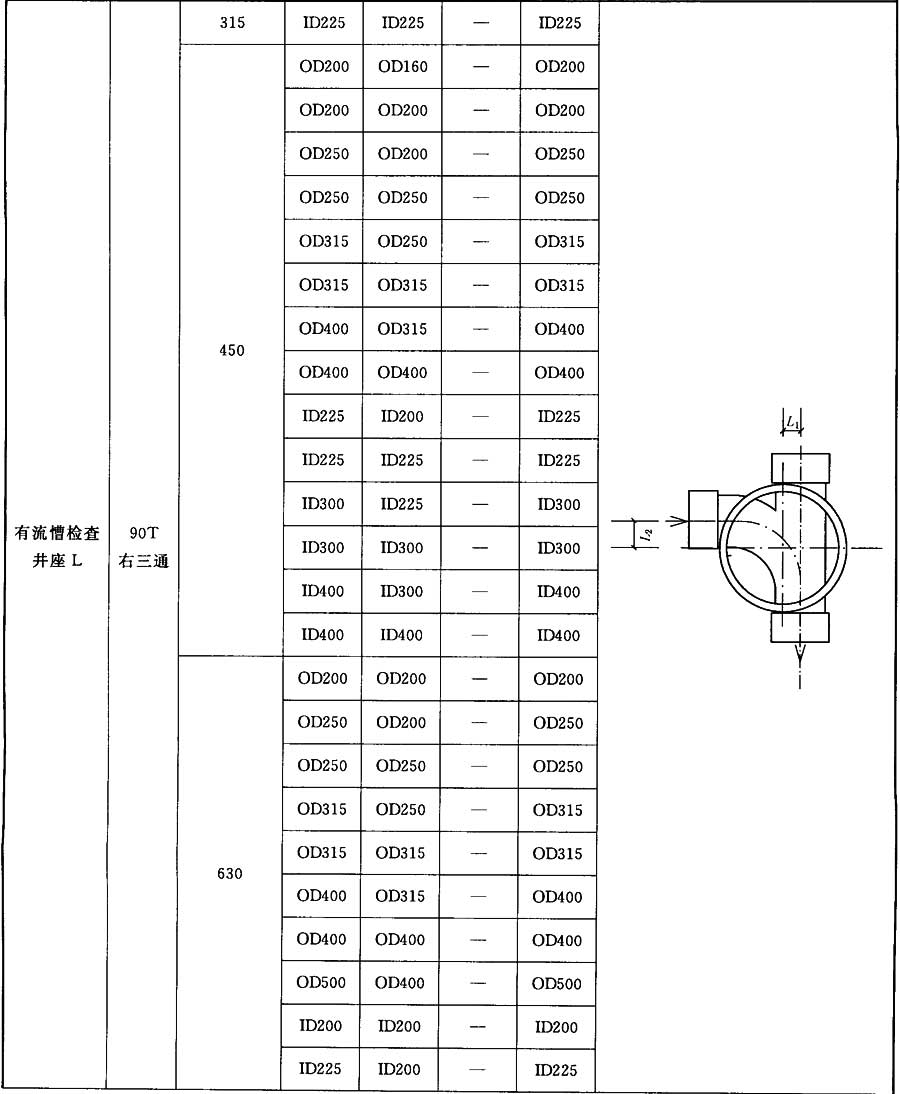

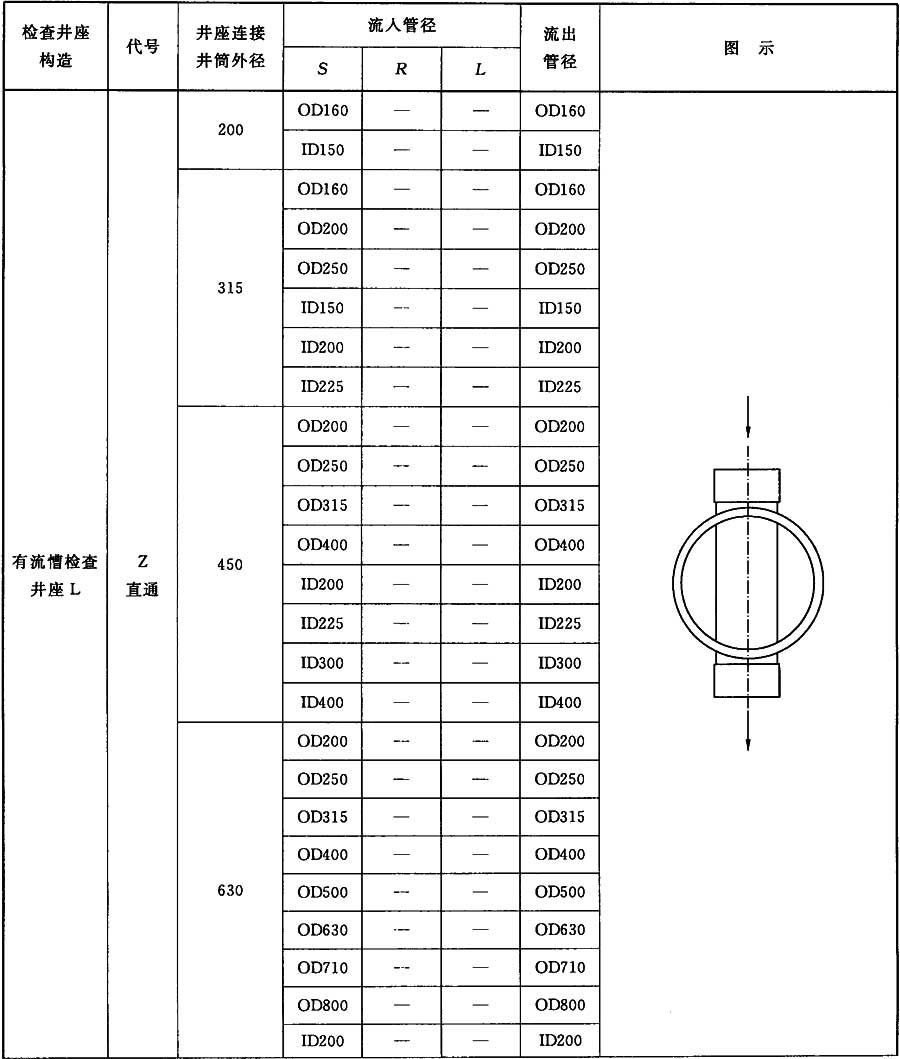

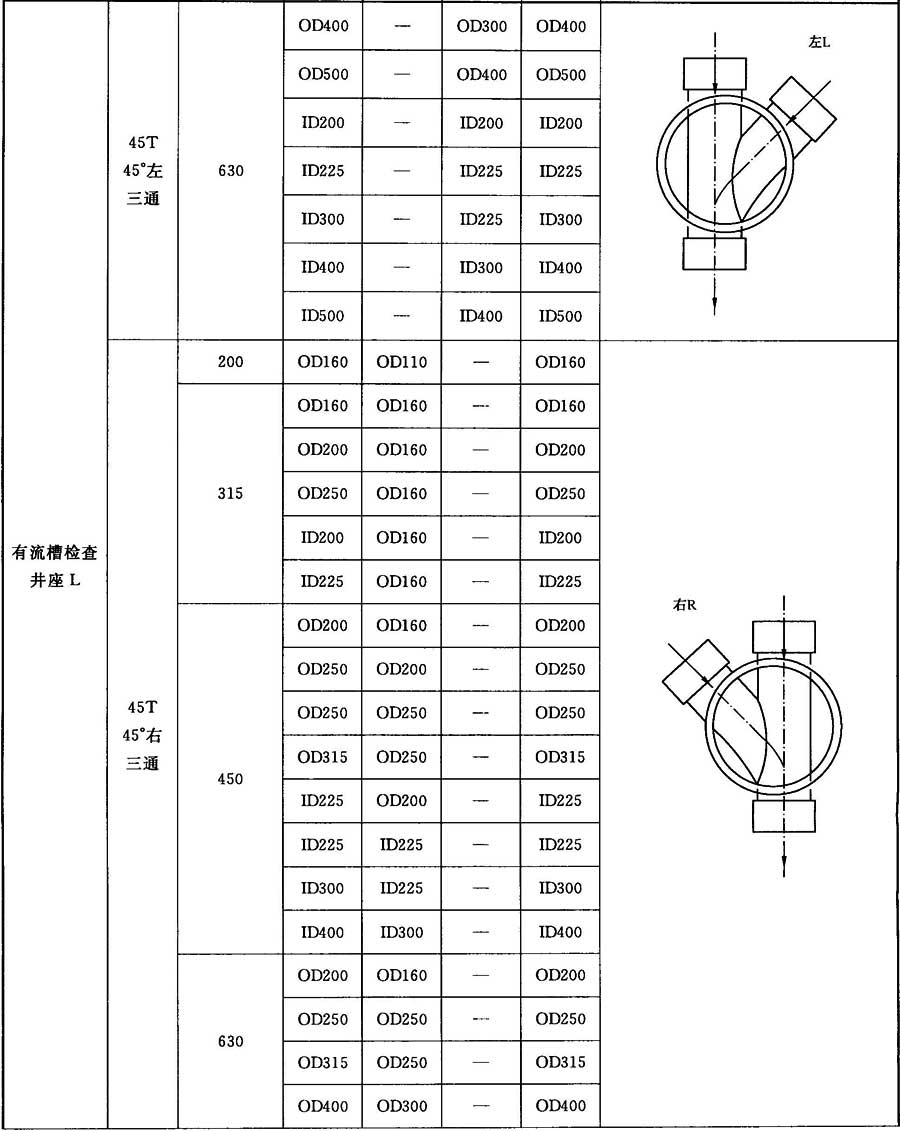

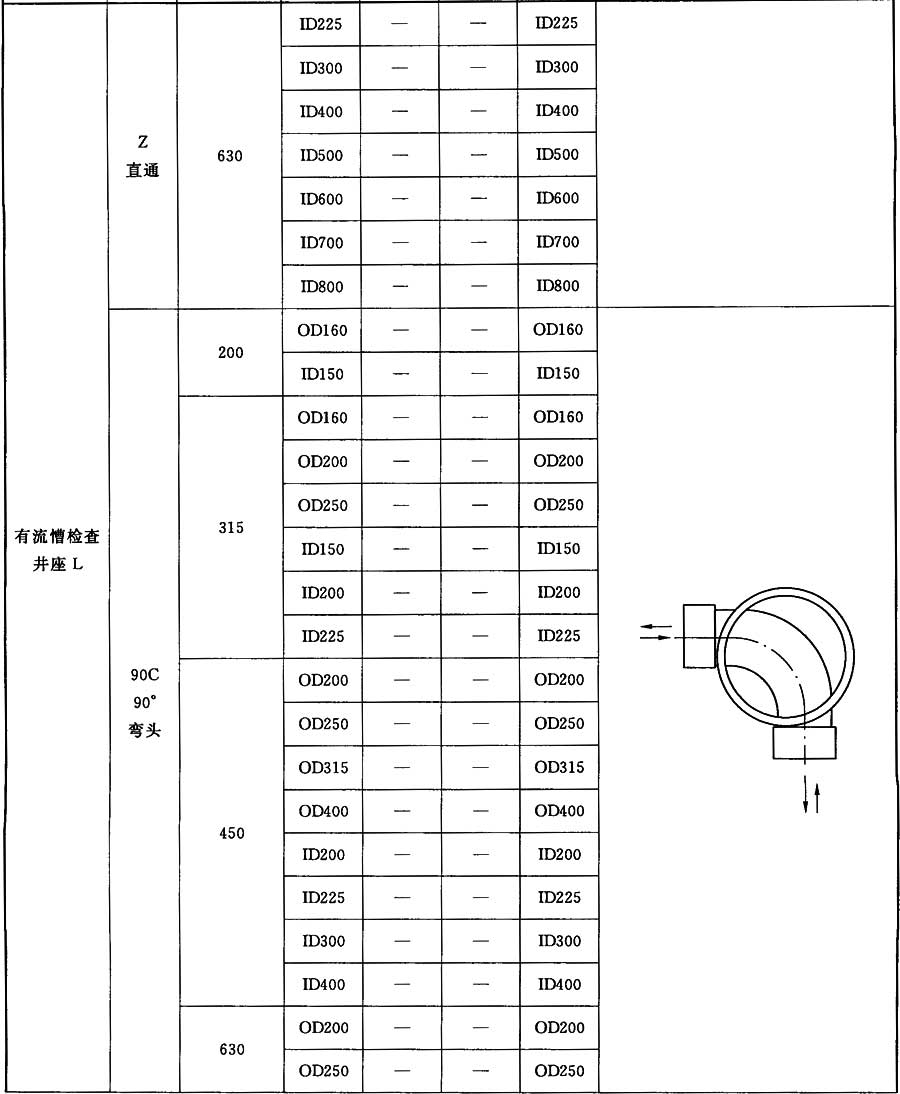

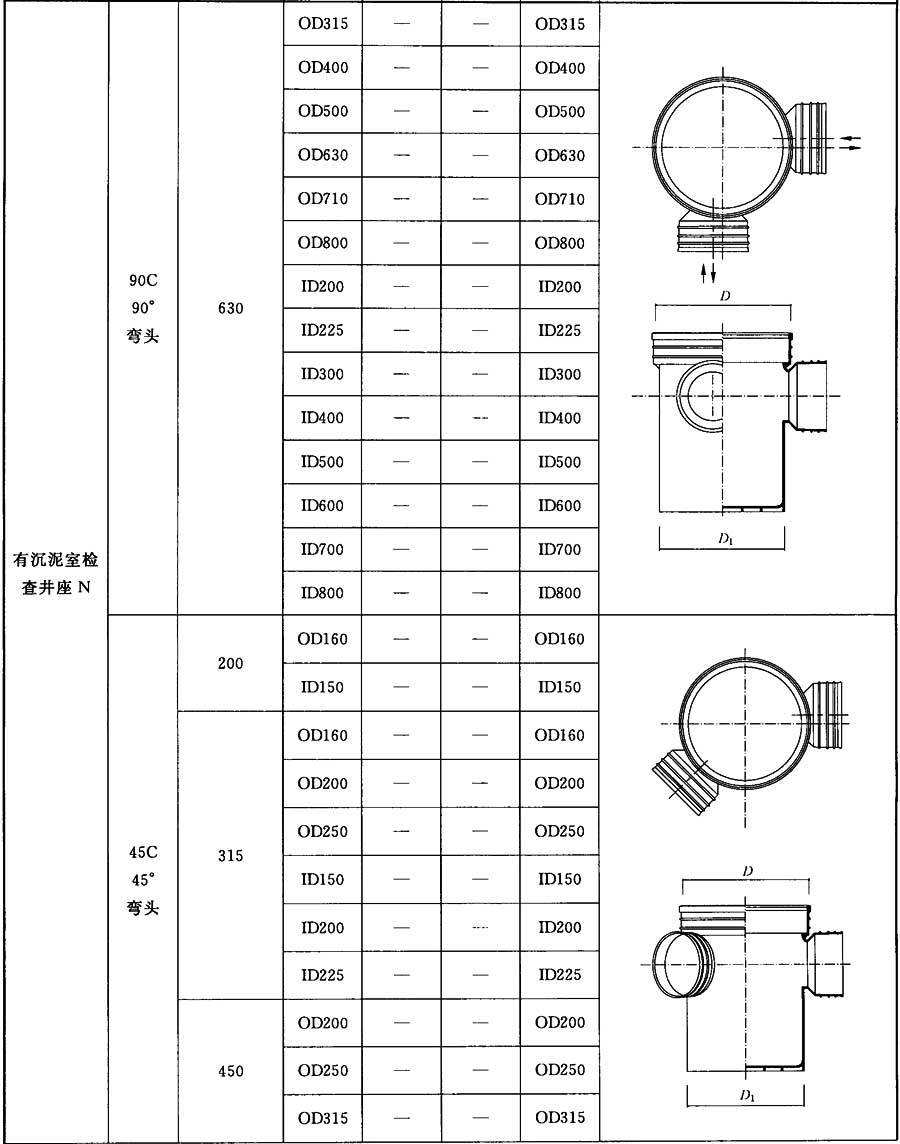

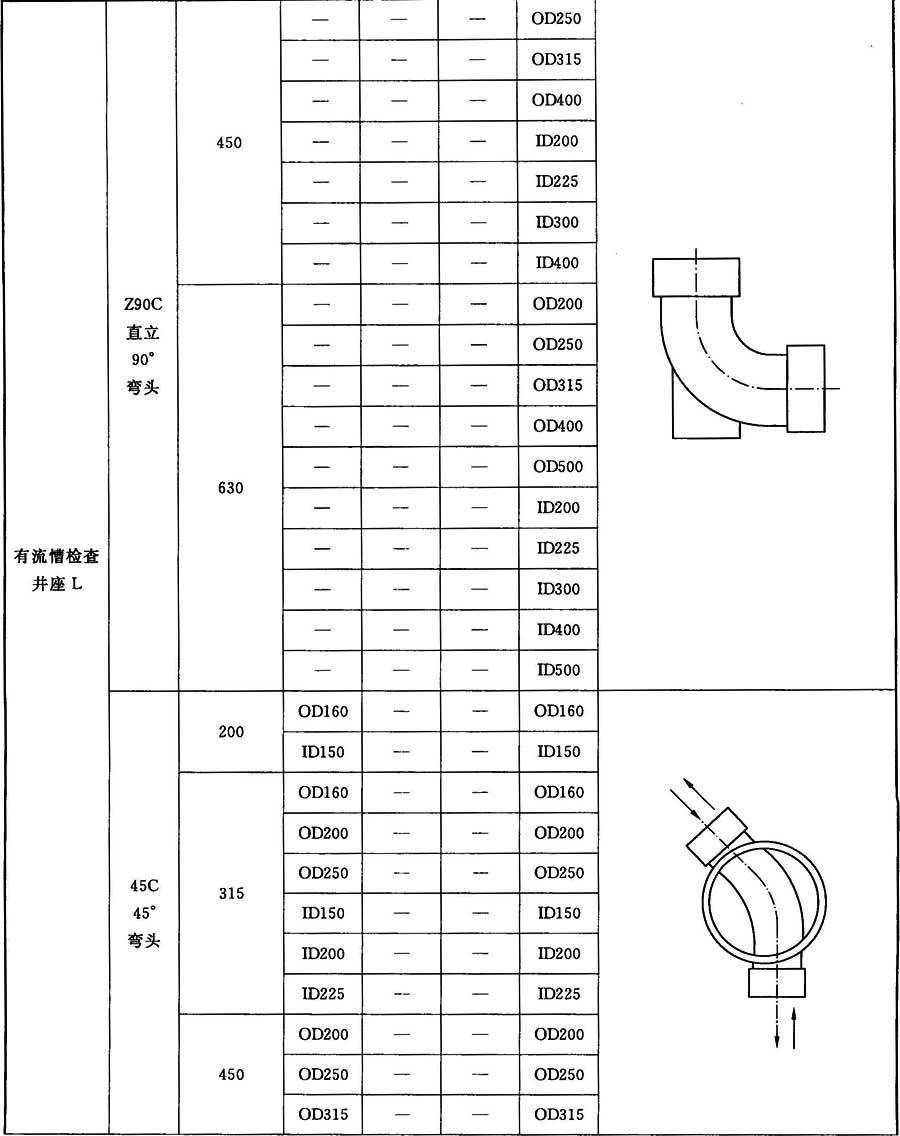

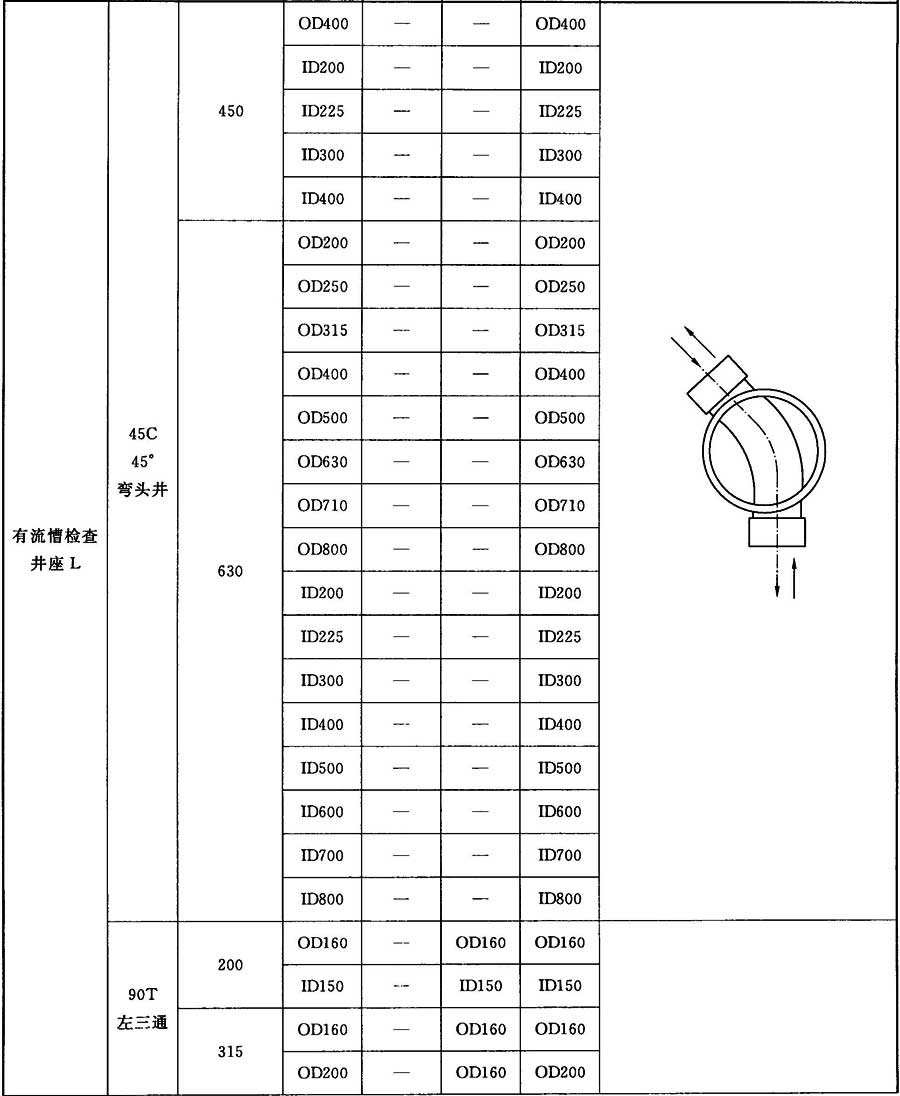

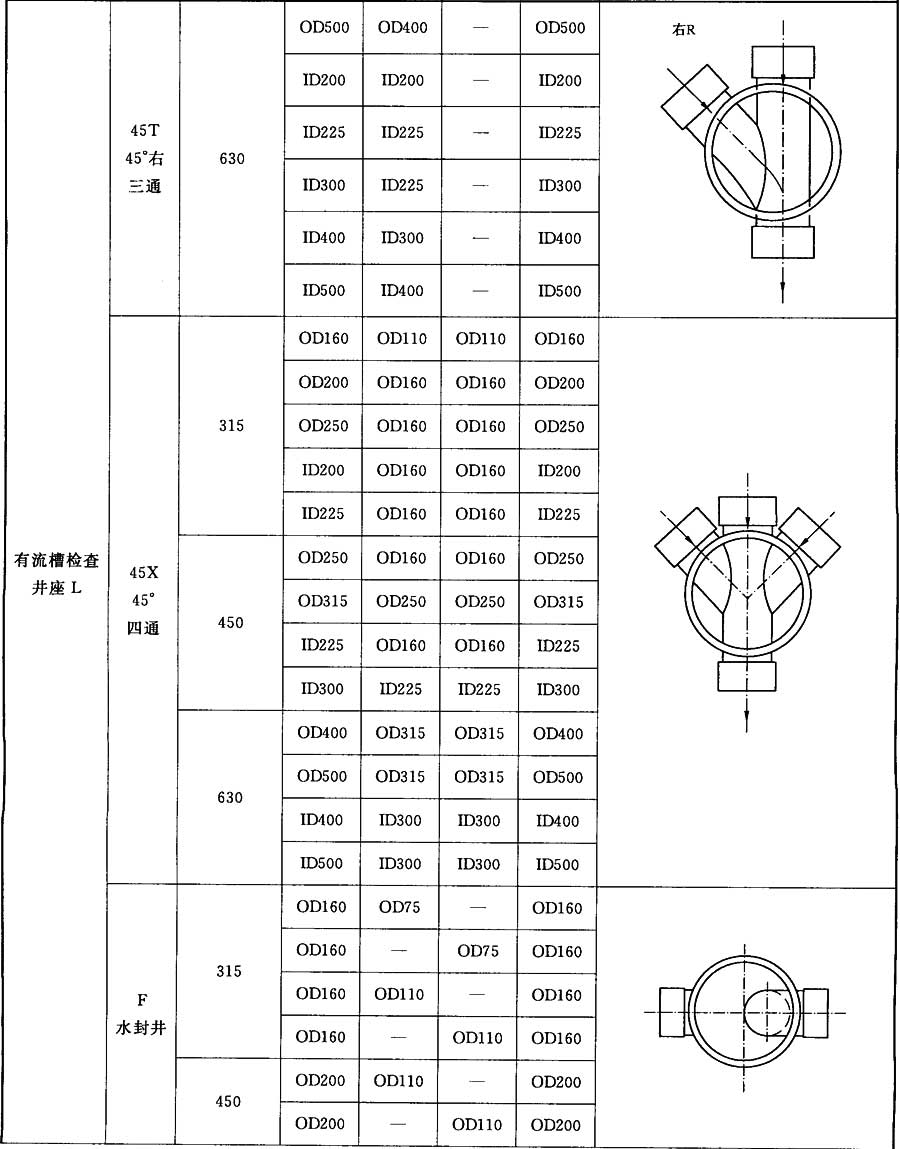

表A.1 檢查井井座規格 單位為毫米
附錄B 檢查井配件
B.1 本附錄適用于排水檢查井與排水管道連接用特殊配件。

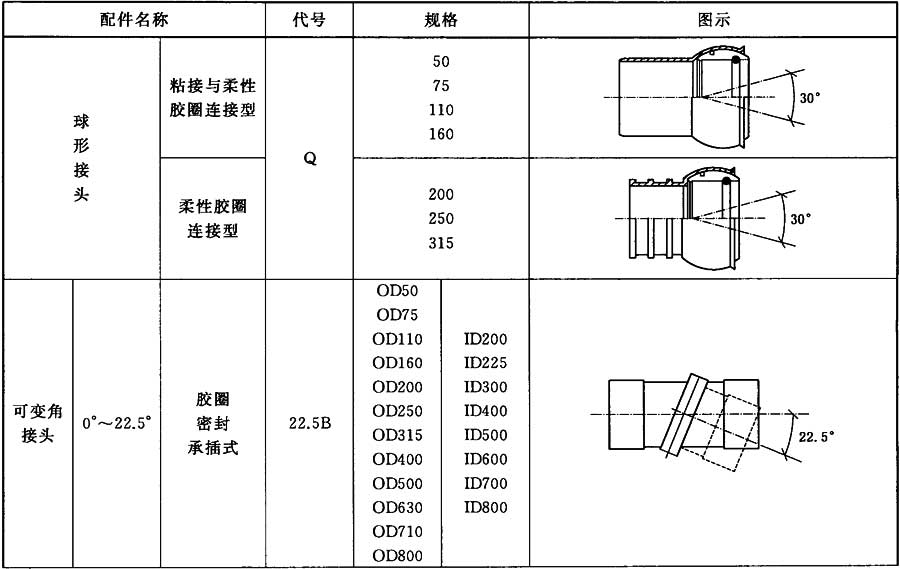

B.2 配件種類規格見表B.2。

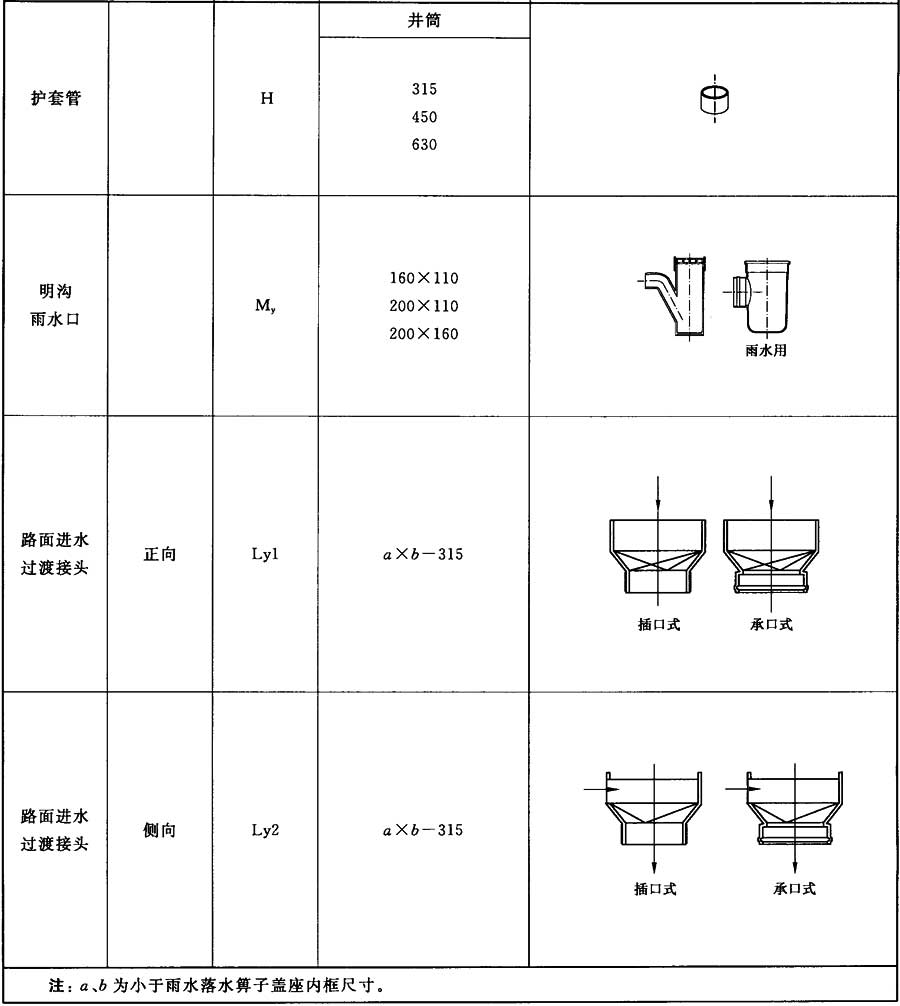

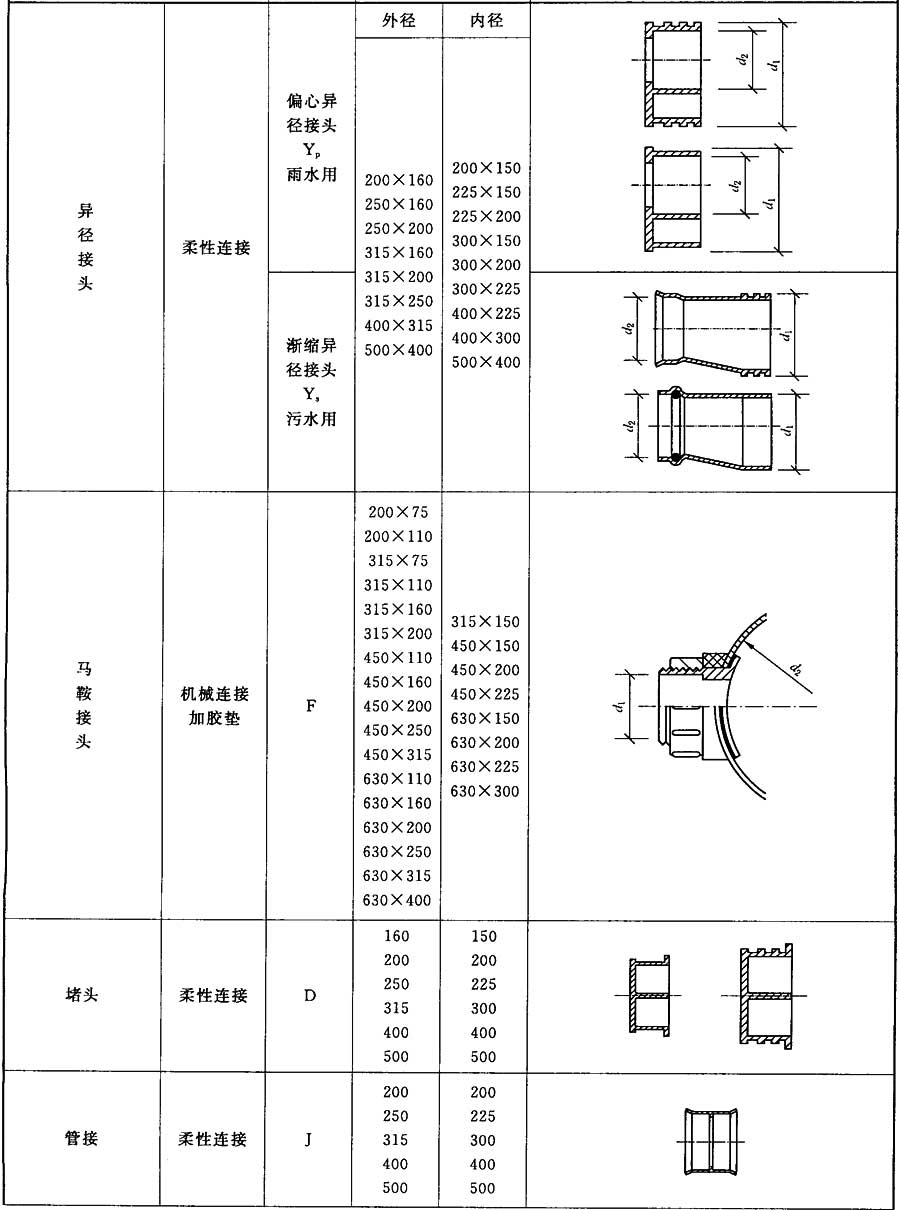

表B.2 配件種類規格表 單位為毫米
B.3 檢查井配件標記由配件代號、規格組成。標記示例：
Y315×160為異徑接頭，由外徑315mm變徑至外徑160mm。
F630×160為在外徑630mm井筒上附加一個外徑為160mm的連接接頭。
B.4 配件的承口和插口尺寸均應按本標準正文表4～表8確定。
B.5 檢查井配件材料、性能要求按本標準第5章規定執行。
B.6 除護套管外，所有彈性密封連接配件均應參照GB／T 19472.1-2004中系統的適用性性能要求，并按其附錄B“彈性密封圈接頭的密封試驗方法”進行測試。
B.7 PVC-U配件，應做維卡軟化溫度試驗，維卡軟化溫度≥74℃，試驗方法按GB／T 8802測定。
B.8 除護套管外，所有配件均應進行墜落試驗，試驗條件見表B.1。
表B.1 檢查井配件墜落試驗條件
| 配件外徑/mm | 材質 | 跌落高度/m |
| ≤75 |
PVC-U | 2.0 |
| ＞75 | PVC-U、PPB、PE | 1.0 |
試驗方法按GB／T 8801的規定進行測試。
B.9 配件的檢驗規則、標志、包裝、運輸和儲存均應符合GB／T 5836.2的要求。
附錄C 塑料檢查井井蓋
C.1 范圍
本附錄適用于建筑小區排水用塑料檢查井井蓋。
C.2 組成
檢查井井蓋由井蓋、蓋座和密封圈組成(雨水檢查井和防護蓋座的井蓋可不用密封圈)。
