（免費下載）CJ/T 262-2016 給水排水用直埋式閘閥
1 范圍
1 范圍
本標準規定了城鎮給水排水用直埋式閘閥(以下簡稱閘閥)的術語和定義、結構型式、型號、材料、要求、試驗方法、檢驗規則、標志、包裝和貯運等。
本標準適用于公稱尺寸DN50～DN900，公稱壓力PN10～PN25，介質溫度不大于80℃，法蘭或承插接口連接型式；球墨鑄鐵材質殼體，直接埋覆在地下且埋深不大于5m的城鎮給水排水用直埋式閘閥。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注目期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB／T 699 優質碳素結構鋼
GB／T 1184-1996 形狀和位置公差 未注公差值
GB／T 1220 不銹鋼棒
GB／T 4956 磁性基體上非磁性覆蓋層 覆蓋層厚度測量 磁性法
GB／T 6739 色漆和清漆 鉛筆法測定漆膜硬度
GB／T 8923.1 涂覆涂料前鋼材表面處理 表面清潔度的目視評定 第1部分：未涂覆過的鋼材表面和全面清除原有涂層后的鋼材表面的銹蝕等級和處理等級
GB／T 9286 色漆和清漆 漆膜的劃格試驗
GB／T 10002.1 給水用硬聚氯乙烯(PVC-U)管材
GB／T 12220 工業閥門 標志
GB／T 12227 通用閥門 球墨鑄鐵件技術條件
GB／T 13912 金屬覆蓋層 鋼鐵制件浸鍍鋅層技術要求及試驗方法
CJ／T 216 給水排水用軟密封閘閥
JB／T 308 閥門 型號編制方法
JB／T 7928 工業閥門 供貨要求
3 術語和定義
3.1
閥盒 surface box
埋設在地表層面，通過盒內加長桿的傳動帽操作閘閥，帶防盜裝置的有蓋盒子。
3.2
加長桿 extension spindle
為滿足地面操作埋入地下的閘閥而接長的桿。
3.3
護管 protection tube
保護加長桿的套管。
4 結構型式
4 結構型式
閘閥的基本結構型式應為暗桿型，配置加長桿、護管和閥盒，閘閥基本結構型式示意圖參見附錄A圖A.1。
5 型號
5 型號
閘閥的型號編制應符合JB／T 308的規定，類型代號MZ。
6 材料
6.1 閘閥零件材料應符合CJ／T 216的規定。

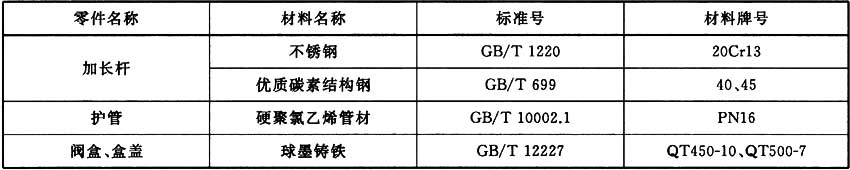

6.2 閘閥零部件材料應符合表1的規定。
表1 零部件材料
7 要求
7.5 操作力及扭矩
加長桿的操作力應不大于350N，扭矩應符合附錄B的規定。
8 試驗方法
8.1 表面質量
用目測方法進行檢驗。
8.2 尺寸、粗糙度
尺寸用通用量具進行檢驗，粗糙度用表面粗糙度儀檢驗。
8.4 閥盒、盒蓋承載能力
應通過外加荷載進行試驗。
8.6 操作力及扭矩試驗
用力矩扳手進行試驗，應符合7.5的規定。
9 檢驗規則
9.1 出廠檢驗
出廠檢驗項目見表2。
10 標志、包裝和貯運

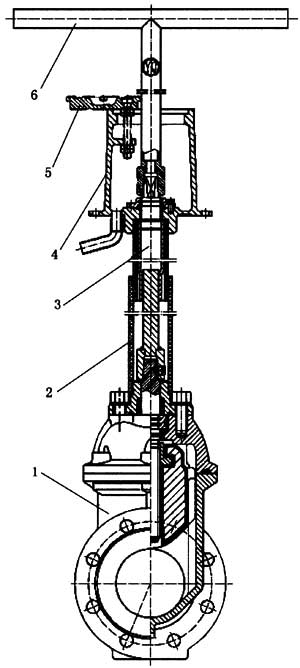

附錄A 閘閥基本結構型式
A.1 閘閥基本結構型式示意圖見圖A.1。
說明：
1——閘閥；
2——護管；
3——加長桿；
4——閥盒；
5——盒蓋；
6——T形扳手。
圖A.1 閘閥基本結構型式示意圖

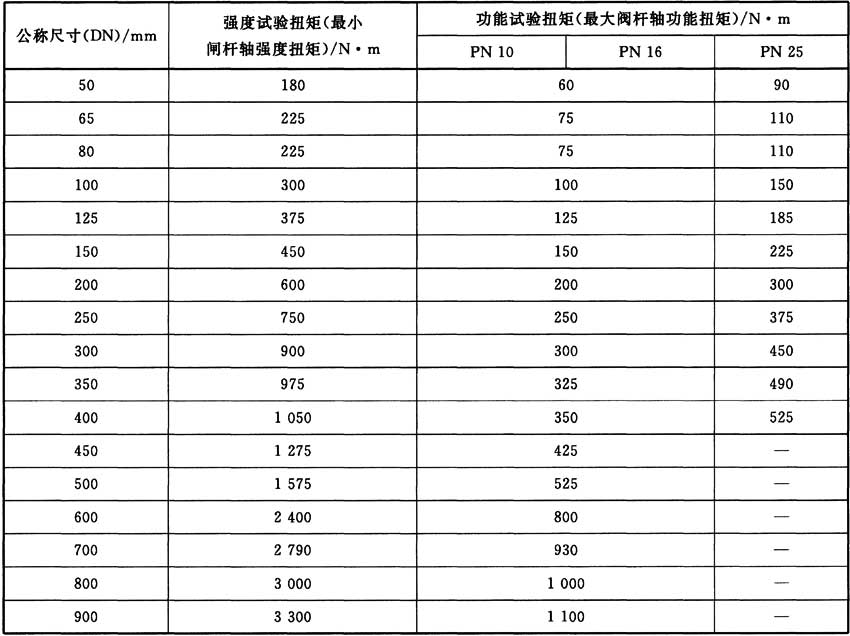

附錄B 試驗扭矩
B.1 試驗扭矩應符合表B.1的規定。
表B.1 試驗扭矩表
