1 范圍
1 范圍
本標準規定了蝶形緩閉止回閥(以下簡稱止回閥)的術語和定義、結構型式、型號、材料、要求、試驗方法、檢驗規則、標志、包裝和貯運。
本標準適用于公稱尺寸DN300～DN2000，公稱壓力不大于PN16，介質為水，水溫不大于55℃，用以防止破壞性停泵水錘、控制水泵反向轉速的止回閥。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 699 優質碳素結構鋼
GB/T 1047 管道元件 DN（公稱尺寸）的定義和選用
GB/T 1048 管道元件 PN（公稱壓力）的定義和選用
GB/T 1800.2-2009 產品幾何技術規范（GPS）極限與配合 第2部分：標準公差等級和孔、軸極限偏差表
GB/T 4956 磁性基體上非磁性覆蓋層 覆蓋層厚度測量 磁性法
GB/T 6739 色漆和清漆 鉛筆法測定漆膜硬度
GB/T 8923.1 涂覆涂料前鋼材表面處理 表面清潔度的目視評定 第1部分：未涂覆過的鋼材表面和全面清除原有涂層后的鋼材表面的銹蝕等級和處理等級
GB/T 9286 色漆和清漆 漆膜的劃格試驗
GB/T 12220 工業閥門 標志
GB/T 12221 金屬閥門 結構長度
GB/T 12225 通用閥門 銅合金鑄件技術條件
GB/T 12227 通用閥門 球墨鑄鐵件技術條件
GB/T 13927 工業閥門 壓力試驗
GB/T 17219 生活飲用水輸配水設備及防護材料的安全性評價標準
GB/T 17241.6 整體鑄鐵法蘭
GB/T 17241.7 鑄鐵管法蘭 技術條件
GB/T 20878 不銹鋼和耐熱鋼 牌號及化學成分
GB 26640-2011 閥門殼體最小壁厚尺寸要求規范
HG/T 3091 橡膠密封件 給、排水管及污水管道用接口密封圈 材料規范
JB/T 308 閥門 型號編制方法
JB/T 7928 工業閥門 供貨要求
3 術語和定義
3.1 蝶形緩閉止回閥 slow closure butterfly check valve
安裝在水泵出口，靠介質壓力推動蝶板開啟，正常或非正常停泵時，靠蝶板和重錘自重及介質倒流壓力推動蝶板，先快速關閉大部分行程，然后利用緩沖裝置阻尼作用，慢速關閉剩余部分行程，防止破壞性水錘發生并參與控制水泵反向轉速的閥門。
4 結構形式
4 結構形式
止回閥的結構形式，可由閥體、蝶板、緩沖裝置、重錘等主要部件組成，基本結構型式參見附錄A。
5 型號
5 型號
止回閥型號的編制應符合JB/T 308的規定，類型代號DH。
6 材料
6 材料
止回閥主要零件材料應符合表1的規定，也可選用機械性能相當或高于表中材料的其他材料。

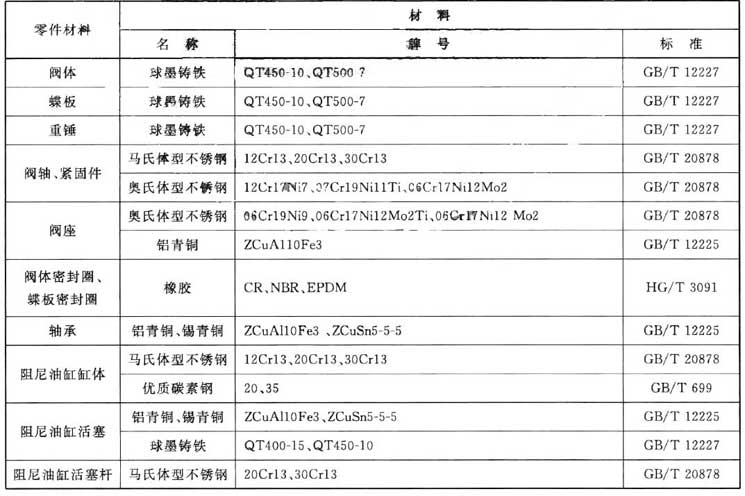

表1 主要零件材料
7 要求
7.1 表面質量
金屬表面不應有裂紋、氣泡、砂眼、毛刺、疤痕等，不應補焊；涂裝表面應平整、光滑，不應有雜物混入、漏噴和流掛等缺陷。
7.2 公稱尺寸
公稱尺寸應符合GB/T 1047的規定。
7.3 公稱壓力
公稱壓力應符合GB/T 1048的規定。
7.4 結構長度
結構長度應符合GB/T 12221的規定，或符合訂貨合同的要求。
7.5 端面法蘭
端面法蘭應符合GB/T 17241.6和GB/T 17241.7的規定。
7.13 阻尼油缸
阻尼油缸體的活塞與缸體之間應采用橡膠圈密封，配合公差應符合GB/T 1800.2-2009中H8級的規定，缸體內壁粗糙度宜為Ra0.4μm～0.1μm，圓柱度不應大于公差之半，圓度、錐度公差應不大于0.04mm，活塞與活塞桿的垂直度在100mm長度上應不大于0.04mm。缸體內表面應鍍鉻，并經研磨拋光，缸體外表面應做防腐處理。
7.14 衛生
用于生活飲用水管道，衛生性能應符合GB/T 17219的規定。
8 試驗方法
8.1 表面質量、尺寸
用目測和通用量具檢驗，應符合7.1～7.9和7.13的規定。
8.3 閥體強度
閥體強度試驗應按GB/T 13927的規定執行，并應符合7.11的要求。
8.4 密封
按閥體標示的水流方向的反方向加壓，應按GB/T13927的規定執行，并應符合7.12的要求。
8.5 阻尼油缸
將油缸活塞推至緩閉段，用壓力機在油缸桿上加壓，應符合7.13的要求。
8.6 衛生
衛生檢驗應按GB/T 17219的規定執行，并應符合7.14的要求。
9 檢驗規則
10 標志、包裝和貯運
附錄A 蝶形緩閉止回閥基本結構形式

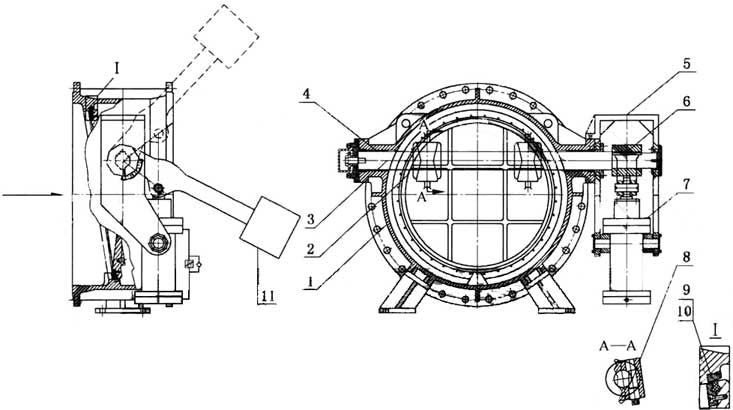

A.1 帶重錘基本結構型式見圖A.1。
說明：
1——閥體；
2——蝶板；
3——閥軸；
4——軸承；
5——油缸支架；
6——搖臂；
7——阻尼油缸；
8——銷軸；
9——蝶板密封圈；
10——閥座；
11——重錘。
圖A.1 帶重錘基本結構型式示意圖

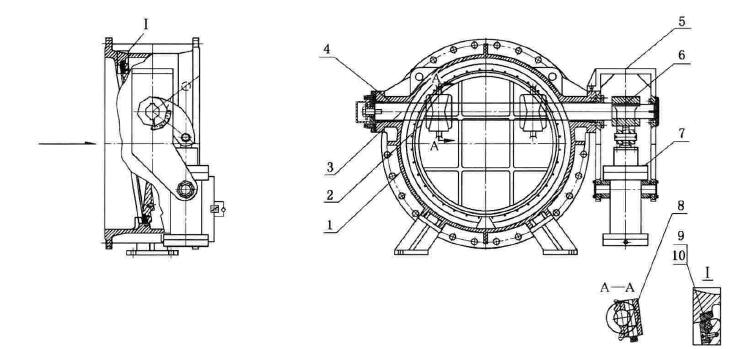

A.2 無重錘1型基本結構型式示意圖見圖A.2。
說明：
1——閥體；
2——蝶板；
3——閥軸；
4——軸承；
5——油缸支架；
6——搖臂；
7——阻尼油缸；
8——銷軸；
9——蝶板密封圈；
10——閥座。
圖A.2 無重錘1型基本結構型式示意圖

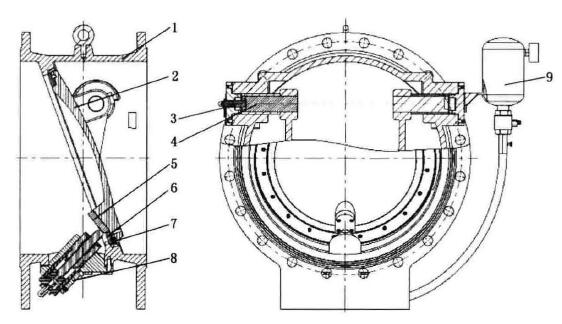

A.3 無重錘2型基本結構型式示意圖見圖A.3。
說明：
1——閥體；
2——蝶板，
3——指示桿；
4——閥軸；
5——撞塊；
6——密封圈壓板；
7——密封圈；
8——阻尼油缸；
9——儲油罐。
圖A.3 無重錘2型基本結構型式示意圖
附錄B 閥體最小壁厚計算方法
B.1 球墨鑄鐵材料閥體最小壁厚應按式(B.1)進行計算：
式中：
t——閥體最小壁厚，單位為毫米；
p——設計壓力，單位為兆帕(MPa)；
p＇——水錘升壓，單位為兆帕(MPa)，p＇＝0.5MPa；
W——材料的許用拉應力，單位為兆帕(MPa)；
DN——止回閥公稱尺寸，單位為毫米；
式中常數1.1為附加裕度。
附錄C 整機動作過程試驗方法

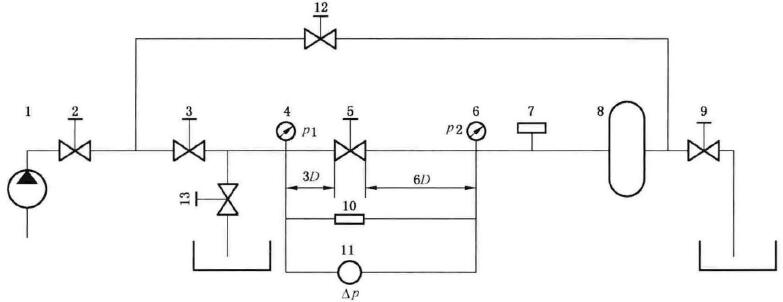

C.1 試驗裝置示意圖見圖C.1。
說明：
1——泵；
2，3，9，12，13——對夾蝶閥；
4，6——精密壓力表；
5——被測閥；
7——流量計；
8——儲水罐；
10——數顯壓力傳感器；
11——差壓變送器。
圖C.1 試驗裝置示意圖
C.2 試驗步驟：
a) 打開閥2，3，9，關閉閥12，13；
b) 啟動水泵1，使其管壓系統升壓到0.3MPa～0.4MPa，見精密壓力表4和壓力表6；
c) 手控調節閥9，維持管中流速大于或等于2.5 m/s時的流量，穩定60s。用流量計7測流量；
d) 記錄差壓變送器數值并同時記錄被測閥開度指針開度；
e) 緊急迅速關閉閥3，9。同時迅速打開閥12，13，水柱快速倒流。觀察及測量水錘壓力升值；
f) 閥及管道要求：無明顯震動，異響，最大水錘壓力升值小于或等于30％的系統水泵額定壓力。
