1 范圍
1 范圍
本標準規定了直連式加壓供水機組（以下簡稱機組）的術語和定義、分類和標記、材料、環境和工作條件、要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。
本標準適用于民用及工業建筑中生活或生產給水系統的直連式加壓供水機組的設計、制造和檢驗。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB 150.1 壓力容器 第1部分：通用要求
GB 150.2 壓力容器 第2部分：材料
GB 150.3 壓力容器 第3部分：設計
GB 150.4 壓力容器 第4部分：制造、檢驗和驗收
GB／T 191 包裝儲運圖示標志
GB／T 985.1 氣焊、焊條電弧焊、氣體保護焊和高能束焊的推薦坡口
GB／T 2423.1 電工電子產品環境試驗 第2部分：試驗方法 試驗A：低溫
GB／T 2423.2 電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫
GB／T 2423.3 電工電子產品環境試驗 第2部分：試驗方法 試驗Cab：恒定濕熱試驗
GB／T 3047.1 高度進制為20mm的面板、架和柜的基本尺寸系列
GB／T 3214 水泵流量的測定方法
GB／T 3482 電子設備雷擊試驗方法
GB／T 3797 電氣控制設備
GB 4208 外殼防護等級（IP代碼）
GB／T 6995.2 電線電纜識別標志方法 第2部分：標準顏色
GB／T 9969 工業產品使用說明書 總則
GB／T13306 標牌
GB／T17219 生活飲用水輸配水設備及防護材料的安全性評價標準
GB／T 22711 高效三相永磁同步電動機技術條件（機座號132～280）
GB／T 26121 可曲撓橡膠接頭
GB／T 29529 泵的噪聲測量與評價方法
GB 50236 現場設備、工業管道焊接工程施工規范
GB 50268 給水排水管道工程施工及驗收規范
CJ／T 265 無負壓給水設備
CJ／T 282 蝶形緩閉止回閥
CJ／T 382 不銹鋼卡裝蝶閥
JB／T 4712.1 容器支座 第1部分：鞍式支座
YB／T 5092 焊接用不銹鋼絲
3 術語和定義
3.1 直連式加壓供水機組 direct pressurized water supply units
與市政供水管網或其他有壓供水管網連接，配置高效稀土永磁同步電機，集成變壓變量和恒壓變量控制系統，有效利用原有管網壓力再進行增壓后向用戶供水的供水機組。基本型主要由水泵、穩壓罐、控制柜、控制儀表、管道、閥門等組成；加強型主要由凈化水質設備、顆粒物分析儀、穩流補償器、真空抑制器、穩壓罐、水泵、控制柜、控制儀表、管道、閥門等組成。
3.2 稀土永磁同步電機 rare earth permanent magnet motor
由稀土永磁體建立勵磁磁場，實現機械能和電能轉換的電磁裝置，其與電勵磁同步電機一樣以同步速旋轉，亦稱稀土永磁同步電機。
3.3 穩流補償器 steady flow compensator
連接在市政給水管網或其他有壓供水管網和水泵進水之間，能配合真空抑制器避免水泵進水管產生負壓，可穩定和調節流量的密閉裝置。
3.4 真空抑制器 vacuum suppressor
安裝在穩流補償器上，通過信號檢測系統、微機處理系統和數顯系統自動完成真空的檢測、處理、控制、執行和數顯反饋等功能，抑制機組進水口產生負壓的裝置。
3.5 穩壓罐 steady pressure compensator
當用戶用水處于低峰時，水泵出口達到壓力上限停泵后，通過釋放高壓水能量起到對出水端小流量穩壓、保壓作用的承壓容器。
4 分類和標記
4.1 產品分類
產品按照結構形式分為基本型、加強型。機組構造參見附錄A。
4.2 型號標記

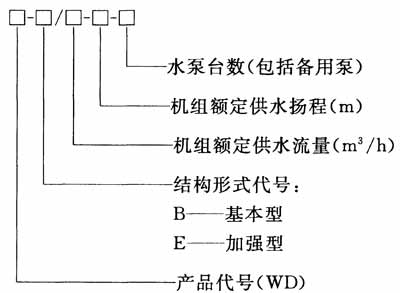

示例：
機組額定供水流量為10m3／h，機組額定供水揚程為45m，配置3臺水泵的加強型供水機組型號為：WD-E／10-45-3。
5 材料
5.1 機組強度和密封性能應符合GB 50268的規定，其他主要零部件的材料應具有可充分耐受正常使用及施工的強度，具有較好的耐水、耐腐蝕和耐老化性。
5.2 機組應保證對水質無二次污染，過水部件材質應采用不銹鋼材質，且不銹鋼材質的化學成分不應低于OCr18Ni9（SUS304）的要求，應符合GB／T 17219的規定，可曲撓橡膠接頭應符合GB／T 26121的規定。
5.3 不銹鋼部件表面應采用鏡面或亞光噴砂、酸洗鈍化處理。焊縫應均勻、牢固，不允許有氣口、夾渣、裂紋或燒穿等缺陷，且焊接應符合GB／T 985.1、GB 50236和YB／T 5092的規定。
5.4 機組所有的螺栓、墊圈及螺母應與被緊固件材質相同。
6 環境和工作條件
6 環境和工作條件
機組在下列環境條件下應能連續可靠工作：
a）環境溫度：4℃～40℃，超出此范圍應采取相應措施；
b）環境濕度：≤90％（20℃）；
c）電源：三相五線制，電壓：（380±38）V，頻率：（50±2）Hz；
d）機組周圍應無導電或爆炸性塵埃、無腐蝕性氣體或蒸汽；
e）海拔高度：≤1000m。
7 要求
8 試驗方法
8.1 外觀檢驗
按照設計圖樣檢查機組配套組成符合設計安裝要求，目測檢查機組外觀應符合7.1的規定。
9 檢驗規則
9.1 檢驗分類
檢驗分為型式檢驗和出廠檢驗。
10 標志、包裝、運輸和貯存
10.3 運輸
機組在運輸過程中，不應有劇烈振動、撞擊和倒放。產品在裝卸車及運輸過程中不應倒置或橫放，并注意輕裝輕卸。
10.4 貯存
機組應存放在干燥、通風良好且無腐蝕性介質和遠離磁場的場合。當露天存放時，應有防雨、防曬、防潮等措施。
附錄A 機組的構造

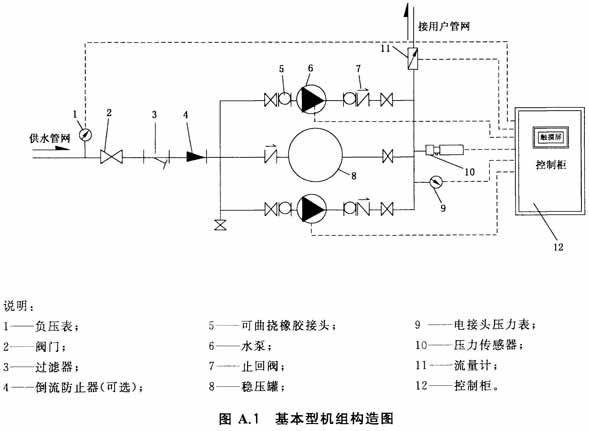

A.1 基本型機組構造，如圖A.1所示。

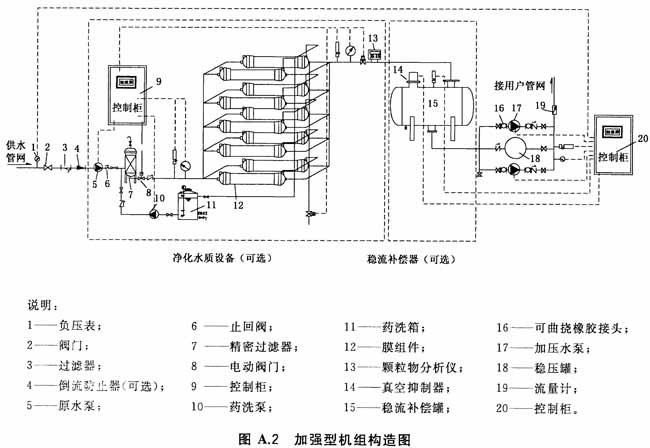

A.2 加強型機組構造，如圖A.2所示。
附錄B 機組試驗裝置
附錄B 機組試驗裝置

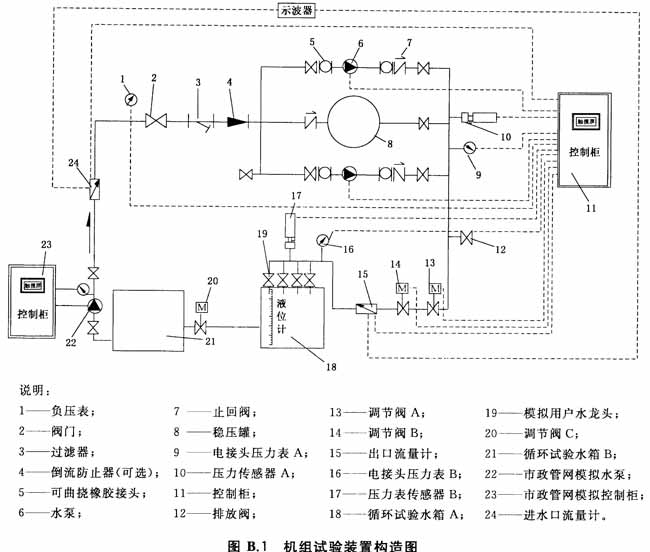

機組試驗裝置構造，如圖B.1所示。
