1 總 則
1.0.1 為了適應我國有色金屬工業發展的需要，加強有色金屬工業安裝工程質量管理，規范有色金屬工業安裝工程的質量驗收，保證有色金屬工業安裝工程質量，制定本標準。
1.0.2 本標準適用于有色金屬礦山、冶煉、制酸及加工類安裝工程施工質量驗收。
1.0.3 有色金屬工業安裝工程中采用的工程技術文件、承包合同文件對施工質量驗收的要求不得低于本標準的規定。
1.0.4 有色金屬工業各專業安裝工程施工質量驗收規范應與本標準配合使用。
1.0.5 有色金屬工業安裝工程質量驗收，除應符合本標準外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 安裝 installation
在施工現場對各類設備和結構完成制作、裝配和固定到正確位置從而構成一個技術裝備系統，并最終形成生產能力的過程。
2.0.2基礎檢驗 the inspection of basis
設備安裝前對基礎是否符合設計要求的確認。
2.0.3 主控項目 dominant item
安裝工程中，對安全、衛生、環境保護和使用功能起決定性作用的檢驗項目。
2.0.4 一般項目 general item
除主控項目以外的檢驗項目。一般項目包括了可定性的檢驗項目和可量測的定量項目。
2.0.5 允許偏差 allowable deviation
安裝過程中允許實際尺寸偏離設計或規范要求尺寸的程度。
2.0.6 觀感質量 quality of appearance
通過觀察和必要的量測所反映的工程外在質量。
2.0.7抽樣復驗 sampling re-inspection
按照規定的抽樣方案，隨機地從一批或一個過程中抽取少量個體（作為樣本）進行的檢驗，根據樣本檢驗的結果判定一批產品或一個過程是否合格。
2.0.8質量驗收 quality acceptance
安裝工程在施工單位自檢合格的基礎上，參與建設活動的有關單位共同對分項、分部、單位等工程的施工質量進行抽樣復驗，根據相關專業驗收標準對質量合格與否做出書面確認。
2.0.9 返工 rework
對工程不符合設計要求與標準規定的部位采取的重新制作、重新安裝的過程。
2.0.10 返修 repair
對工程不符合設計要求與標準規定的部位采取的整修的過程。
2.0.11 項目竣工圖 drawing on completion of project
指項目竣工后按照工程實際情況所繪制的圖紙。
2.0.12 工程總承包 engineering procurement construction（EPC） contracting
工程總承包企業受業主委托，按照合同約定對工程建設項目的設計、采購、施工、試運行等實行全過程或若干階段的承包。
3 基本規定
3.0.1 有色金屬工業安裝工程施工現場質量管理應符合下列規定：
1 應建立健全質量管理制度及考核評價辦法。
2 應編制切實可行的《項目質量計劃》。
3 施工現場所采用的標準應為現行的國家和行業標準。
4 總包單位應能對分包方進行有效的管理。
5 參加工程質量檢驗的各專業人員應具備規定的資格并持有有效的崗位證書。
6 現場特種作業的人員應具備規定的資格并持有有效的資格證書。
7 承擔調試、檢測工作的實驗室及檢測機構應具有相應資質并具有完備的管理制度。
8 質量檢驗應采用經計量檢定合格并在有效期內使用的計量器具。
9 項目實施規劃或施工組織設計、施工方案的編制與審批程序應符合規定的要求，經施工單位技術負責人和總監理工程師簽字后認真組織交底和實施。
10 應建有可靠的項目文檔（項目信息）管理系統，并有效運行，保證項目文檔的管理符合國家的有關規定。
11 有色金屬工業安裝工程施工現場質量管理檢查記錄應按本標準附錄A填寫。
3.0.2 有色金屬工業安裝工程應按下列規定進行施工質量控制：
1 施工圖等設計文件應經設計交底和圖紙會審，并應形成和保存記錄文件。
2 工程采用的主要材料、半成品、成品、零部件、構配件應進行檢驗，涉及安全、使用功能的有關產品，應按相關專業的工程質量驗收規范的規定進行復驗，并應經監理工程師（建設單位技術負責人）檢查簽字認可。
3 設備安裝前，應按規定及合同文件進行開箱檢驗并形成文字記錄，關鍵設備應由建設、監理、施工和設備供應商等方面的代表參加。隨機文件應包括裝箱單、安裝使用說明書及圖紙等資料。
4 設備就位前應進行土建交接檢驗，基礎混凝土強度、基礎坐標、標高和幾何尺寸、地腳螺栓的位置或預留孔應符合設計及標準要求。廠房的工藝設備安裝基準線應標示清楚、準確。
5 各工序、各專業工種之間均應按各專業施工技術標準進行檢驗，并經監理工程師（建設單位項目專業技術負責人）檢查認可。
6 重要工序及隱蔽工程在實施前應由施工單位通知監理（建設）等有關單位。
7 施工圖的修改應有原設計單位的設計變更通知書或技術核定簽證并經總監理工程師簽發工程變更單；涉及安全、環保等內容時，應按規定經有關部門審定。
8 有色金屬工業安裝隱蔽工程檢查驗收記錄應按本標準附錄B填寫。
3.0.3 有色金屬工業安裝工程施工質量驗收應符合下列規定：
1 工程質量驗收均應在施工單位自檢合格的基礎上進行。
2 設備的試運行應作為主控項目進行檢驗，未進行試運行的設備不得驗收。
3 制造廠家現場安裝交貨的設備，應經組裝、調試和試運行并自檢合格后由監理工程師根據設計要求和合同規定進行復驗，待復檢合格后才能簽署驗收。
4 鍋爐、壓力容器、壓力管道、電梯、起重機械等特種設備的安裝，應按有關規定向特種設備安監管理部門報裝及檢驗檢測機構報驗。
5 檢查數量應按各專業工程驗收規范規定執行。
3.0.4 安裝工程的無負荷試運行應符合下列規定：
1 設備試運行前，施工單位應編制運行方案，經總監理工程師批準，并做好交底工作。
2 壓力容器、壓力管道的試驗壓力、時間及簽證手續應按設計文件和現行的壓力容器、壓力管道安全技術標準的規定執行。
3 單體無負荷試運行和聯動無負荷試運行時間應按設備技術文件或設計文件的規定要求執行，無規定時按各類設備施工驗收規范的規定執行。
4 單體無負荷試運行和聯動無負荷試運行應按規定做好各項試運行記錄。
4 工程質量驗收的劃分
5 工程質量的驗收
5.0.1 分項工程質量驗收合格應符合下列規定：
1 主控項目：經檢驗應符合相關專業質量驗收標準的規定。
2 一般項目：各檢驗項均應符合該項質量驗收標準的規定；各抽檢點的實測值均應在相應質量驗收標準允許偏差范圍內；現場制作并安裝的非標準設備及爐窯砌筑的允許偏差項目各項的實測值應有80％及其以上在允許偏差范圍內，其余實測值不應超過允許偏差值的1.2倍。
3 應具有齊全完整的分項工程質量控制文件。
5.0.2 分部工程質量驗收合格應符合下列規定：
1 分部工程所含分項工程的質量應全部驗收合格。
2 設備無負荷試運行應符合設計及標準規定。
3 分部工程質量控制文件應齊全完整。
5.0.3 單位工程質量的驗收合格應符合下列規定：
1 單位工程所含各分部工程的質量應全部驗收合格。
2 設備無負荷試運行應符合設計及標準規定。
3 觀感質量應符合驗收標準的規定。
4 單位工程質量控制文件齊全完整符合歸檔要求。
5 有色金屬工業安裝單位（子單位）工程觀感質量檢查匯總記錄應按本標準附錄D填寫，有色金屬工業安裝單位（子單位）工程質量控制文件檢查記錄應按本標準附錄E填寫。
5.0.4 觀感質量標準應符合下列規定：
1 地腳螺栓及連接螺栓與緊固面垂直；螺母與墊圈配置齊全、連接緊密；螺紋外露長度宜為2～3個螺距。
2 墊鐵位置應設置合理、組數足夠、整齊平穩、接觸良好；每組數量不宜超過5塊。
3 二次灌漿填充密實，基礎抹面規整光潔。
4 油漆涂刷應色澤、厚度均勻一致；色環、介質流向等標識符合規定；無誤涂、漏涂、脫皮、返銹；無明顯皺皮、流墜、針眼和氣泡。
5 焊縫焊波應均勻，焊渣和飛濺物應清理干凈；焊工號及其他規定的標記應清楚，表面缺陷應符合規定。
6 平臺、梯子、欄桿應固定牢固、間距均勻、表面光潔、轉角流暢、無漏焊。
7 保溫絕熱層應綁扎牢固、層厚均勻、散料無外漏；抹面無疏松、裂縫、不露鐵絲和鐵網痕跡；伸縮縫及膨脹間隙應設置正確、縫內無雜物；氈、箔、布類搭接應正確，無松脫、翻邊、豁口、翹縫、氣泡；金屬保護層縱縫位置應正確、無翻邊、豁口、翹縫和明顯變形、凹坑。
8 管道應位置正確、橫平豎直、坡度符合規定；軟管無扭曲現象，不與相鄰物件摩擦；法蘭連接應平行、緊密，與管道中心線垂直，密封墊材料符合規定；對接焊口應平直，彎頭弧度、橢圓度、波浪度（折皺不平度）應符合規定。
9 管道支吊架應位置正確、固定牢靠、滑動面無歪斜、無障礙；焊縫無漏焊、無裂紋等缺陷；管卡與管子應接觸緊密、螺栓齊全、外露均勻。
10 系統應嚴密，無跑、冒、滴、漏現象。
11 橋架敷設應位置正確、連接固定牢靠、橫平豎直；轉彎半徑不小于電纜最小彎曲半徑；橋架蓋板齊全完好并有可靠的接地。
12 管、線敷設應位置正確、橫平豎直、整齊美觀；引入盒（箱）順直、標識正確清晰。
13 防雷接地的避雷針（網）應位置正確、針體垂直；部件連接應緊密、牢固、焊縫飽滿并無明顯外觀缺陷；引下線（板）應平直、固定點間距均勻；防腐油漆應均勻無漏涂。
14 盤柜、就地儀表及執行器應固定牢固、排列整齊；盤柜間隙和平面高低錯口應符合規定；標識應正確清晰；位置應便于觀察、操作和維護。
15 耐火澆注料應澆注密實、無剝落、無裂紋、無孔洞等缺陷（輕微網狀裂紋除外）。
16 耐火噴涂料應噴涂密實、無流淌、無剝落、無空洞等缺陷。
17 耐火砌體錯縫砌筑組砌應正確；勾縫密實；墻面平整、清潔。
18 現場環境應整潔、無雜物；材料及器具應存放整齊。
19 成品表面應完好無缺損、無污染。
5.0.5 當工程質量不符合相應質量標準時應按下列規定進行處理：
1 經返工重做或更換構（配）件的工程，應重新進行驗收。
2 經返修或加固處理的工程，雖然改變外形尺寸但仍能滿足結構安全和使用功能的工程，可按技術方案和協商文件進行驗收。
3 安裝質量未能達到設計要求，但經原設計單位簽證認可的工程可以進行驗收。
5.0.6 工程質量不符合規范要求，且經處理和返工仍不能滿足安全使用功能的工程嚴禁驗收。
6 工程質量驗收的程序和組織
6.0.1 分項工程應由監理工程師（建設單位專業技術負責人）組織施工單位專業質量檢查員和專業技術質量負責人等進行驗收。有色金屬工業安裝分項工程質量驗收記錄應按本標準附錄F填寫。
6.0.2 分部工程應由總監理工程師（建設單位項目負責人）或總監代表，組織施工單位項目負責人和技術、質量負責人等進行驗收；設計或合同文件有要求的，設計單位項目負責人和設備廠家相關負責人也應參加。有色金屬工業安裝分部（子分部）工程質量驗收記錄應按本標準附錄G填寫。
6.0.3 單位工程的驗收應符合下列規定：
1 單位工程完工后，施工單位應自行組織有關人員進行自檢，自檢合格后填寫工程竣工報驗單，報請監理單位組織工程竣工預驗收。
2 監理單位對竣工預驗收存在的問題，應及時要求承包單位整改，整改完畢由總監理工程師簽署工程竣工報驗單，并應在此基礎上提出工程質量評估報告。有色金屬工業安裝單位（子單位）工程質量評估報告應按本標準附錄H填寫。
3 預驗收合格后，施工單位應向建設單位提交工程竣工報告及完整的項目施工文件和項目竣工圖，報請正式竣工驗收。有色金屬工業安裝單位（子單位）工程竣工報告應按本標準附錄J填寫。
4 建設單位收到有色金屬工業安裝單位（子單位）工程竣工報告后，應由建設單位項目負責人組織施工、設計、監理等單位（項目）負責人進行單位工程的正式竣工驗收。有色金屬工業安裝單位（子單位）工程質量竣工驗收記錄應按本標準附錄K填寫。
6.0.4 單位工程質量竣工驗收合格后，建設單位應及時向有色工程質量監督站提交有色金屬工業安裝單位（子單位）工程質量竣工驗收備案表、有色金屬工業安裝單位（子單位）工程竣工報告、有色金屬工業安裝單位（子單位）工程質量評估報告、有色金屬工業安裝單位（子單位）工程質量竣工驗收記錄等文件進行備案。有色金屬工業安裝單位（子單位）工程質量竣工驗收備案表應按本標準附錄L填報。
附錄A 有色金屬工業安裝工程施工現場質量管理檢查記錄
附錄A 有色金屬工業安裝工程施工現場質量管理檢查記錄

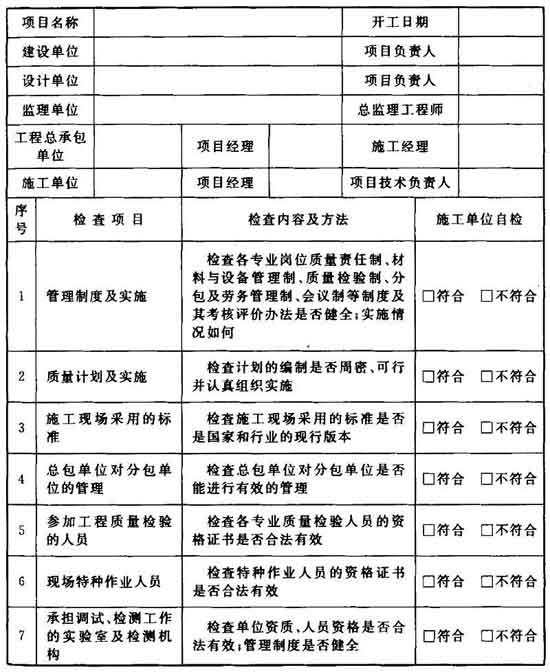

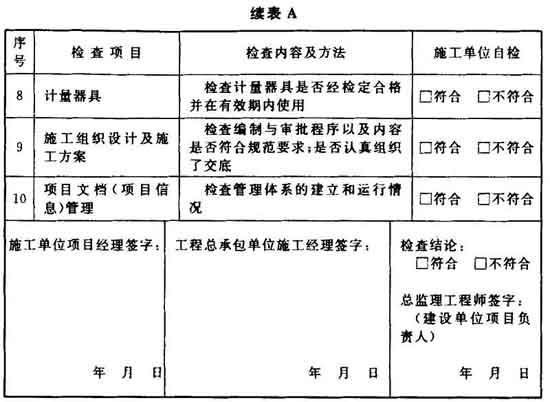

表A＿＿安裝工程施工現場質量管理檢查記錄
注：應由施工單位項目經理組織自檢填寫并貫徹落實，實行工程總承包單位的施工經理應審查簽字，總監理工程師（建設單位項目負責人）組織動態核實作出結論，并督促整改完善。
附錄B 有色金屬工業安裝隱蔽工程檢查驗收記錄（通用）
附錄B 有色金屬工業安裝隱蔽工程檢查驗收記錄（通用）

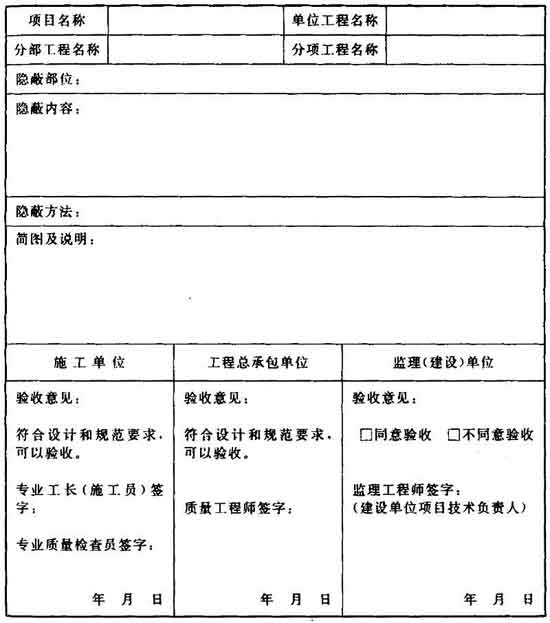

表B 有色金屬工業安裝隱蔽工程檢查驗收記錄
注：當各專業施工規范（標準）中沒有專用隱蔽工程記錄表格時可采用此表，內容較多時可附頁。
附錄C 有色金屬工業安裝分項工程、分部工程名稱
附錄C 有色金屬工業安裝分項工程、分部工程名稱

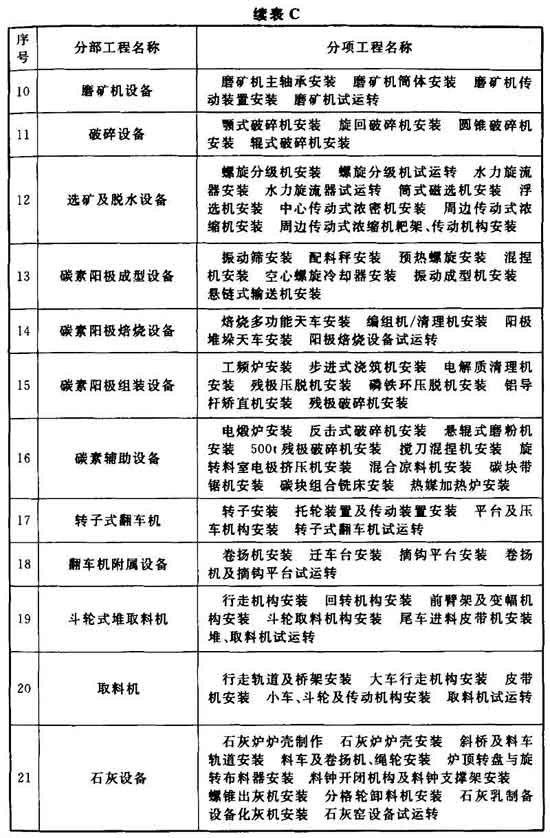

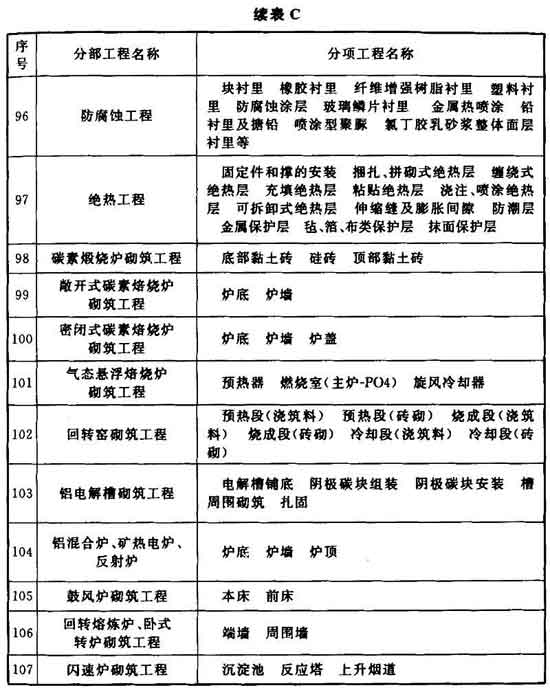

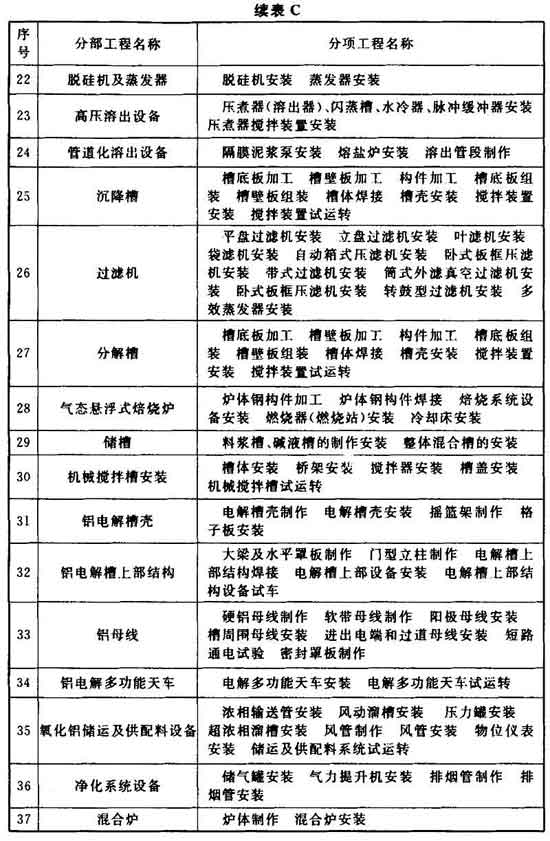

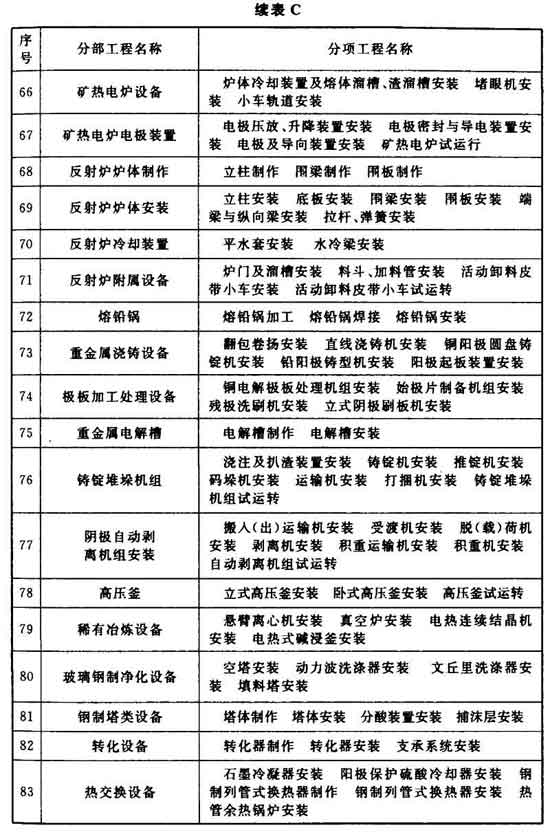

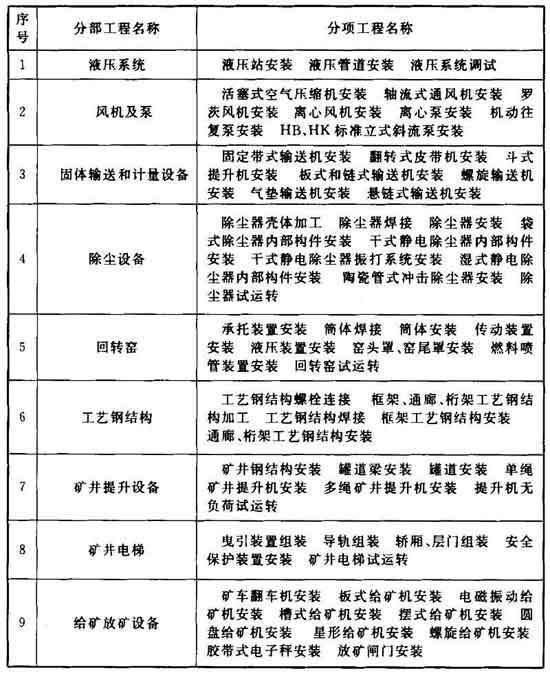

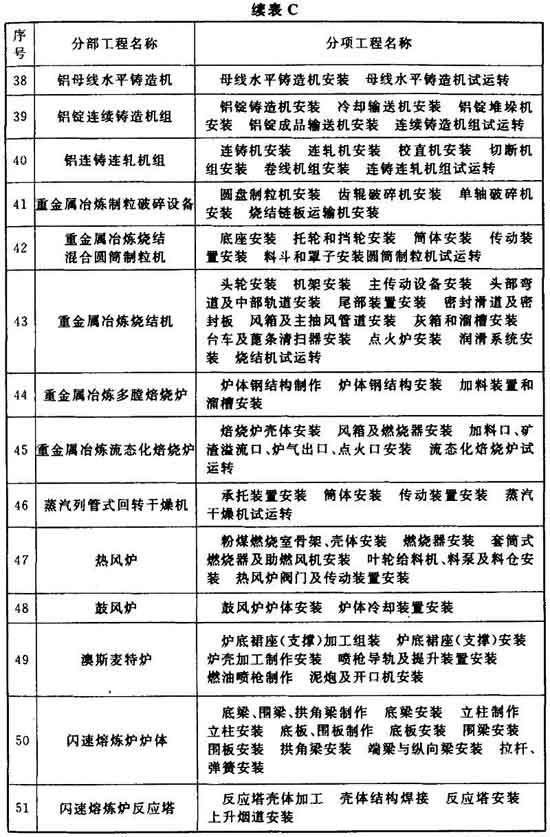

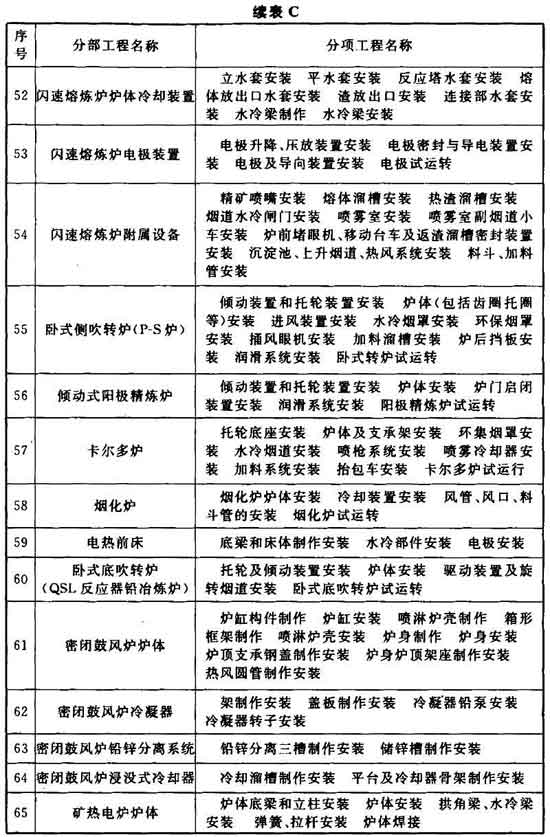

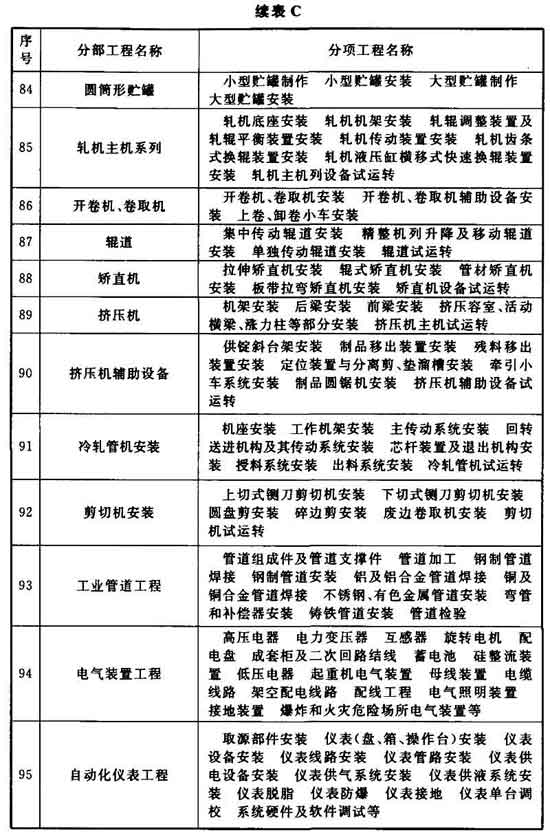

表C 有色金屬工業安裝分項工程、分部工程名稱
注：工程劃分工作應在開工前由建設、監理、施工（含工程總承包）單位商定，并據此進行文件整理和驗收。
附錄D 有色金屬工業安裝單位（子單位）工程觀感質量檢查匯總記錄
附錄D 有色金屬工業安裝單位（子單位）工程觀感質量檢查匯總記錄

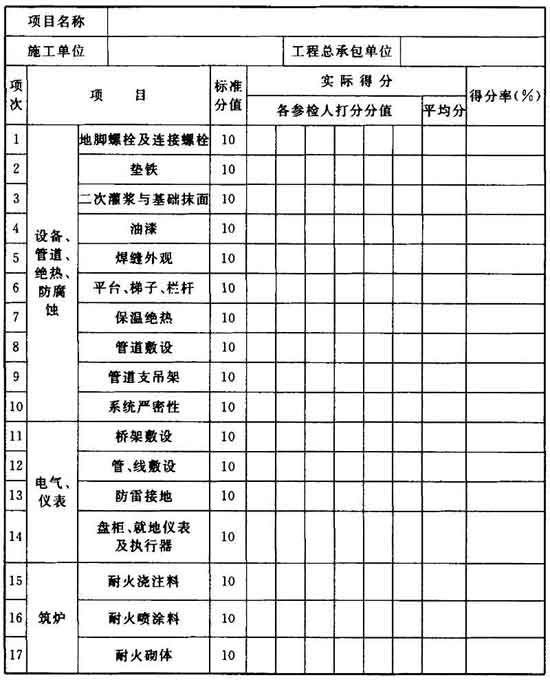

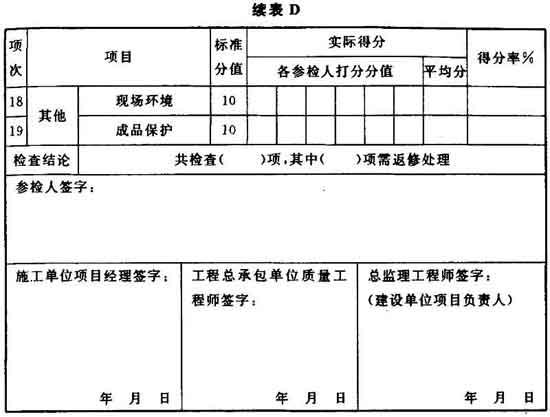

表D＿＿安裝單位（子單位）工程觀感質量檢查匯總記錄
注：1.觀感質量由總監理工程師組織參驗各方共同檢查（不得少于3人）。
2.檢查數量不少于總工程量的30％，各專業工程逐項檢查打分，得分率低于70％的項應進行返修處理。得分率＝平均分/標準分。
附錄E 有色金屬工業安裝單位（子單位）工程質量控制文件檢查記錄
附錄E 有色金屬工業安裝單位（子單位）工程質量控制文件檢查記錄

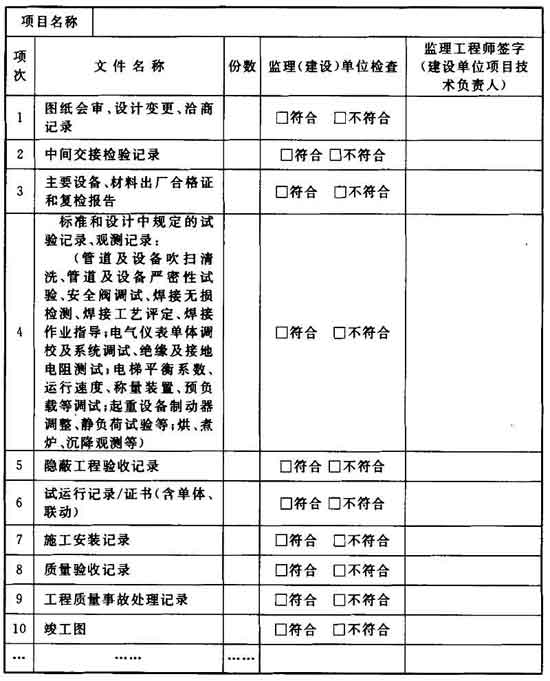

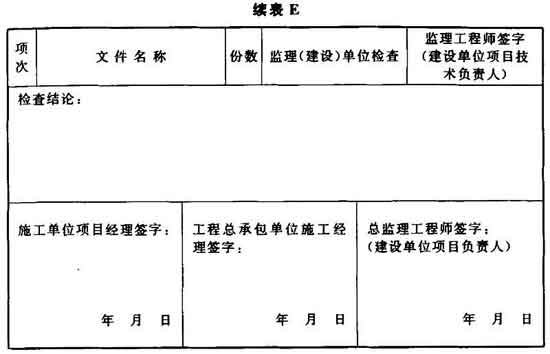

表E＿＿安裝單位（子單位）工程質量控制文件檢查記錄
注：有特殊要求的項目，可據實增減檢查項目，文件份數由施工單位填寫，檢查結論由參驗各方商定，監理（建設）單位填寫。
附錄F 有色金屬工業安裝分項工程質量驗收記錄
附錄F 有色金屬工業安裝分項工程質量驗收記錄
表F＿＿安裝分項工程質量驗收記錄
注：分項工程質量由監理工程師（建設單位專業技術負責人）組織施工單位專業質量檢查員和專業技術質量負責人等進行驗收并按表F記錄。表F中，除監理（建設）驗收欄外，其他各欄全部由施工單位專業質量檢查員填寫。
附錄G 有色金屬工業安裝分部（子分部）工程質量驗收記錄
附錄G 有色金屬工業安裝分部（子分部）工程質量驗收記錄

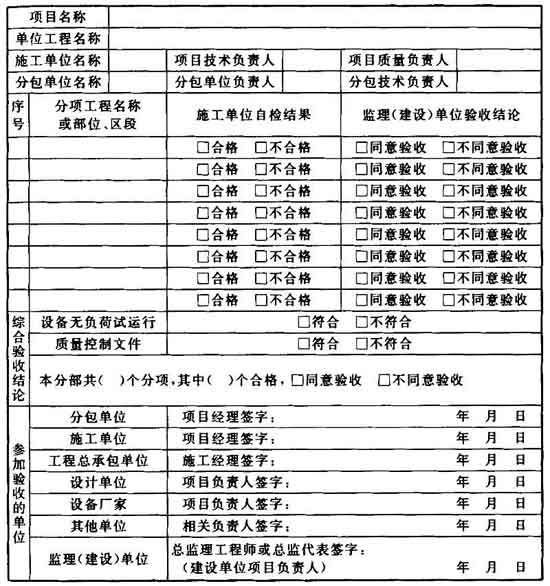

表G＿＿安裝分部（子分部）工程質量驗收記錄
注：分部（子分部）工程應由總監理工程師或總監代表（建設單位項目負責人）組織施工單位項目負責人和技術、質量負責人等進行驗收；設計或合同文件有要求的，設計單位項目負責人和設備廠家相關負責人也應參加，并按表G記錄。
附錄H 有色金屬工業安裝單位（子單位）工程質量評估報告
附錄H 有色金屬工業安裝單位（子單位）工程質量評估報告

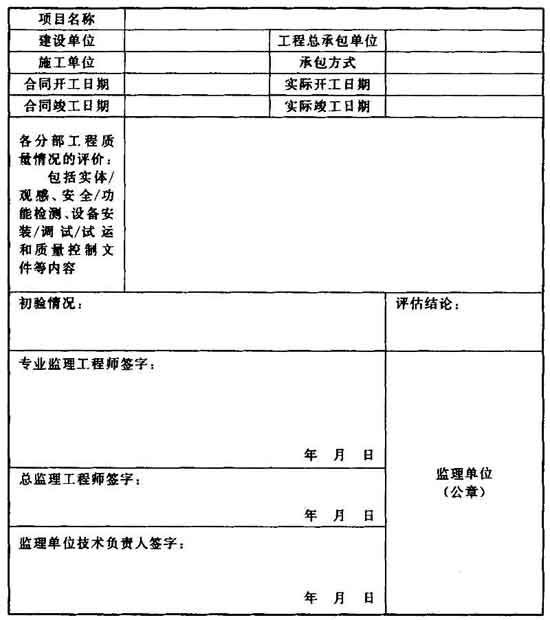

表H＿＿安裝單位（子單位）工程質量評估報告
注：工程質量評估報告由監理單位按表H填寫；總監理工程師和監理單位技術負責人審核簽字；當質量評價欄內容較多時可以續表填寫。
附錄J 有色金屬工業安裝單位（子單位）工程竣工報告
附錄J 有色金屬工業安裝單位（子單位）工程竣工報告

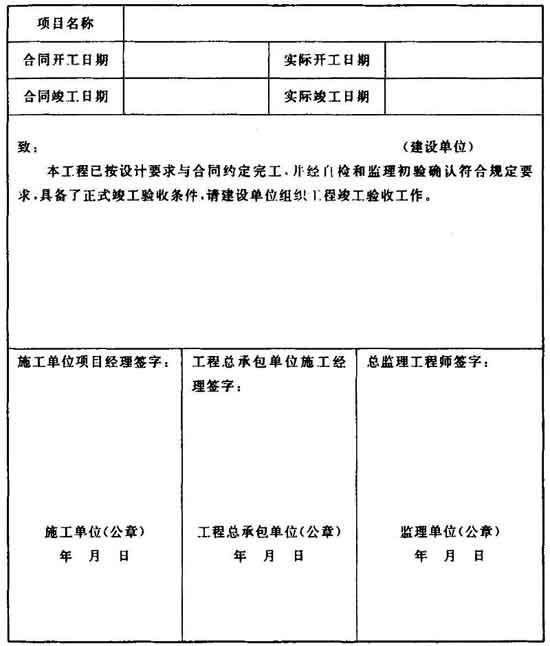

表J＿＿安裝單位（子單位）工程竣工報告
注：表J由施工單位填寫；采用工程項目總承包時，總包單位要簽章確認。
附錄K 有色金屬工業安裝單位（子單位）工程質量竣工驗收記錄
附錄K 有色金屬工業安裝單位（子單位）工程質量竣工驗收記錄

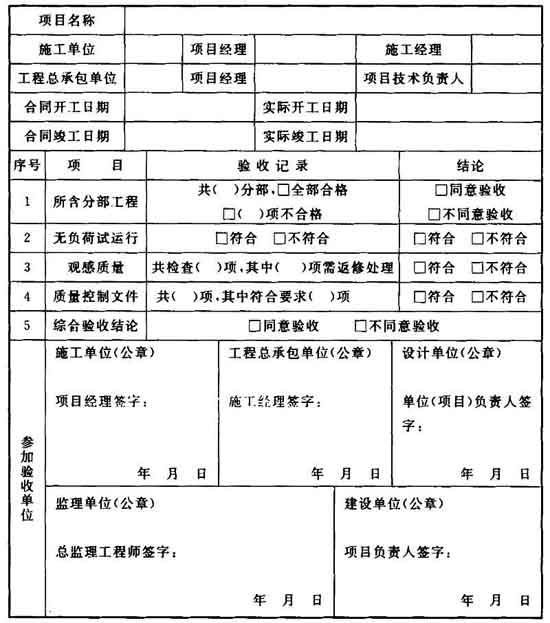

表K＿＿安裝單位（子單位）工程質量竣工驗收記錄
注：表K中表頭各欄及“驗收記錄”欄由施工單位填寫，“結論”欄由監理單位填寫，“綜合驗收結論”欄由參驗各方商定，建設單位填寫。
附錄L 有色金屬工業安裝單位（子單位）工程質量竣工驗收備案表
附錄L 有色金屬工業安裝單位（子單位）工程質量竣工驗收備案表

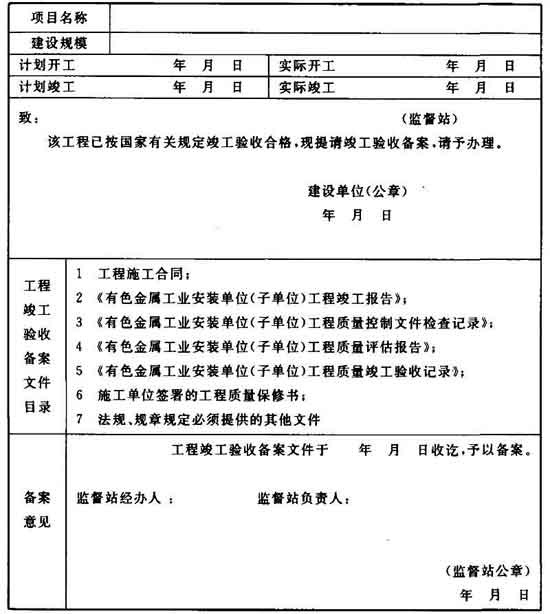

表L＿＿安裝單位（子單位）工程質量竣工驗收備案表
備案號：
注：工程竣工驗收備案表由建設單位于竣工驗收合格15日內填報。
