（免費下載）GB 50937-2013 選煤廠管道安裝工程施工與驗收規范
1 總 則
1.0.1 為進一步規范選煤廠管道安裝工程施工程序，統一選煤廠管道安裝工程施工與驗收標準，確保工程質量，實施安全、綠色、文明施工，制定本規范。
1.0.2 本規范適用于選煤廠工藝管道安裝工程的施工與驗收。
1.0.3 選煤廠工藝管道安裝工程施工中采用的工程技術文件、承包合同對施工質量的要求應符合本規范的有關規定。
1.0.4 選煤廠管道工程施工應積極應用成熟的新工藝、新技術、新設備、新材料。
1.0.5 工程施工中應建立技術檔案，并應做好竣工資料的收集、整理工作，竣工資料應真實、齊全和完整。
1.0.6 選煤廠管道安裝工程施工與驗收除應符合本規范的規定外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 管道 piping
由管子和管道附件組成，用以輸送、分配、混合、分離、排放、計量、控制或制止流體流動的管子、管件、法蘭、螺栓、墊片、閥門和其他組成件或受壓部件的裝配總成。
2.0.2 管道附件 accessories
用于連接或裝配管道的元件。包括管件、法蘭、墊片、緊固件、閥門、儀表、膨脹接頭、快速接頭及支撐件。
2.0.3 管道支、吊、托架 piping support，hanger and bracket
支撐管道，限制管道變形和位移，承受管道荷載的支撐件。
2.0.4 管道單線圖 single line drawing of piping
將每條管道按照軸側投影的繪制方法，畫成以單線表示的管道空間視圖。
2.0.5 自由管段 pipe-segments to be prefabricated
在管道預制加工前，按照單線圖確定的可以先行加工的管段。
2.0.6 封閉管段 pipe-segments for dimension adiustment
在管道預制加工前，按照單線圖確定的、經實測安裝尺寸后再行加工的管段。
2.0.7 耐磨管道 abrasion-resistant piping
用于輸送重介質及含有重介質的煤、煤泥水等流體、物料，具有良好抗磨損性能的管道，主要包括彎頭、直管、三通、異徑管、方圓節等耐磨結構件。
2.0.8 密封性試驗 closed experiment
單獨或隨同主設備施加規定的壓力并穩壓一定時間，對管路、閥門、附件進行的泄漏檢驗。
2.0.9 吹掃 blowing
利用高壓空氣或蒸汽清除管道系統內的雜物。
3 基本規定
3.0.1 施工必須按工程設計文件進行，不得擅自修改工程設計。工程設計修改必須有設計變更通知書或技術簽證。
3.0.2 施工前應熟悉和審查施工圖紙，參加圖紙會審，掌握設計意圖與要求。
3.0.3 開工前應編制施工組織設計或施工方案，施工組織設計或施工方案應按規定程序進行審批，并經技術、安全交底后執行。
3.0.4 施工應按規定程序進行，與相關專業之間應進行交接檢驗，并形成記錄。本專業工序之間應進行檢查，上道工序未經檢驗或檢驗不合格，不得進行下道工序的施工。
3.0.5 質量檢查與驗收使用的計量器具和檢測設備應按規定進行檢定和校準，并在有效期內使用。
3.0.6 隱蔽工程應經檢驗合格后方可隱蔽，并形成驗收文件。
4 施工安全
4.0.1 開工前應編制安全技術措施，并進行交底。
4.0.2 高處作業平臺和安全防護設施應驗收合格后使用。
4.0.3 在吊裝作業區應設置安全隔離帶，并應掛安全標志牌。
4.0.4 起吊重物時，應先檢查吊具、繩索是否安全可靠。
4.0.5 吊裝管子時，兩端應拴好拉繩。人力搬運管子、閥門時，應動作協調。
4.0.6 不得在帶壓管路上施焊。
4.0.7 在狹小及密閉空間進行管道焊接，必須采取強制通風措施。
4.0.8 管溝內作業時，應有防坍塌措施。
4.0.9 在有易爆、易燃、有毒、有害、刺激性或腐蝕性物質的氣體、液體或粉塵的場所工作時，應編制專項防護措施。
4.0.10 管道試壓時，應設定安全區域。
4.0.11 施工現場原材料、成品、半成品和廢料應堆放整齊，不妨礙交通與作業。
4.0.12 施工現場應保持清潔。
5 管道及附件的檢驗
5.0.1 管道及附件應具有產品合格證、質量證明書，其質量不得低于國家現行標準的有關規定。對有特殊要求的管材應進行復檢。
檢查數量：全數檢查。
檢查方法：查看質量證明文件。
5.0.2 管道及附件的材質、規格、型號應符合設計文件的規定，并進行外觀質量、外形尺寸檢驗，不合格不得使用。檢驗結果應按本規范附錄A表A-1填寫。
檢查數量：全數檢查。
檢查方法：目視和尺量檢查。
5.0.3 內粘陶瓷耐磨管道、內襯塑料耐磨管道、自蔓燃陶瓷復合耐磨管道及管件還應進行下列檢驗：
1 耐磨管道及管件的耐磨層厚度應符合設計文件的規定。
2 內粘陶瓷耐磨管道及管件的內粘材料應平整美觀、排列整齊有序，表面無凸出物、裂紋、氣孔缺陷。兩襯板之間最大間隙不應大于0.5mm，過渡段平整度不應大于1.0mm。
3 內襯塑料耐磨管道及管件的內襯層應平整美觀，不應有明顯凹坑，不得有裂紋、氣鼓缺陷。
4 自蔓燃陶瓷復合耐磨管道，內表面陶瓷層應附著密實，不應有明顯凹坑，不得有裂紋、氣孔缺陷。
5 耐磨管道配帶法蘭端面應與管子垂直，垂直偏差不應大于0.5mm，與管子同心度偏差不應大于法蘭外徑的1.5‰，且不得大于2.0mm，內粘貼片不應高出法蘭內徑1.0mm；內襯塑料在法蘭接口面應布滿法蘭水封線，但不得超出水封線，且不得有徑向溝槽。
檢查數量：全數檢查。
檢查方法：目視、尺量檢查。
5.0.4 用于輸送易燃流體的閥門應逐個進行殼體壓力試驗和密封性試驗；其他管道系統的閥門應按同型號、同規格從每批次中抽查10％，且不得少于1個，當出現不合格品時應加倍抽查，仍出現不合格品時，該批閥門不得使用。
檢查數量：全數檢查、10％抽查。
檢查方法：查看檢驗記錄。
5.0.5 公稱壓力小于1MPa，且公稱直徑大于或等于600mm的閥門可不單獨進行殼體壓力試驗和密封性試驗，殼體壓力試驗宜在系統試壓時按管道系統的試驗壓力進行，閥門密封性試驗可采用色印方法進行檢驗，接合面上的色印應連續。
檢查數量：全數檢查。
檢查方法：查看檢驗記錄。
5.0.6 閥門的殼體試驗壓力不得小于公稱壓力的1.25倍，穩壓時間不得少于5min，以殼體填料處無滲漏為合格；密封性試驗宜以公稱壓力進行，以密封面不漏為合格。當能夠確定工作壓力時，也可用1.25倍工作壓力進行殼體及密封性試驗。
檢查數量：全數檢查。
檢查方法：查看檢驗記錄。
5.0.7 試驗合格的閥門，應及時排盡內部積水并吹干。密封面上應涂防銹油，關閉閥門，封閉出入口，作出明顯標記。應按本規范附錄A表A-2填寫閥門試驗記錄。
檢查數量：全數檢查。
檢查方法：目視和查看試驗記錄。
5.0.8 安全閥應按設計文件規定的開啟壓力進行初調試，調壓時壓力應穩定，每個安全閥的啟閉試驗不得少于3次。應按本規范附錄A表A-3填寫安全閥最初調試記錄。
檢查數量：全數檢查。
檢查方法：查看調試記錄。
5.0.9 經檢驗合格的管道及附件應分類妥善保管，并進行標識。暫時不安裝的管道及附件應封閉管口。
檢查數量：全數檢查。
檢查方法：目視檢查。
6 管道加工
7 管道安裝
8 管道焊接
9 管道系統檢查、檢測及試驗
10 管道的吹掃及清洗
11 管道的防腐及絕熱
12 工程驗收
12.0.1 選煤廠管道安裝工程的質量驗收應在施工單位自檢合格的基礎上，按照檢驗批、子分項工程、分項工程、分部工程依次進行。
12.0.2 檢驗批應按材料、施工工藝和施工工序劃分為管道加工，管道預制，管道安裝，法蘭連接，快速接頭安裝，閥門安裝，檢測裝置安裝，支、吊、托架安裝，靜電接地裝置安裝，管道焊接，管道防腐，管道絕熱12個檢驗批。應按本規范附錄B表1～表12填寫驗收記錄。
12.0.3 分項工程應按系統進行劃分，一個系統中有多條管線時可劃分為若干個子分項工程。應按本規范附錄B表B-13填寫驗收記錄。
12.0.4 分部工程應按車間進行劃分，室外管道應按介質流向的起始端劃歸車間。應按本規范附錄B表B-14填寫驗收記錄。
12.0.5 檢驗批質量驗收合格應符合下列規定：
1 主控項目應全數符合本規范質量標準的要求；
2 一般項目應符合本規范質量標準的要求，當采用計數檢驗時，合格點率應達到80％及以上，且不得有嚴重缺陷；
3 質量檢查記錄和產品質量證明文件資料應完整、齊全。
12.0.6 子分項、分項工程質量驗收合格應符合下列規定：
1 子分項、分項工程所含的檢驗批均應驗收合格；
2 子分項、分項工程所含的檢驗批的質量驗收記錄應完整。
12.0.7 分部工程質量驗收合格應符合下列規定：
1 分部工程所含子分項、分項工程質量均應驗收合格；
2 分部工程所含子分項、分項工程的質量驗收記錄應完整；
3 質量控制資料應齊全。
12.0.8 當檢驗批的質量不符合本規范的規定時，應及時進行返工，返工后的檢驗批，應重新進行驗收。
12.0.9 檢驗批應在施工單位自檢合格的基礎上，由監理工程師組織施工單位專業技術人員進行驗收。
12.0.10 子分項、分項工程應在各檢驗批驗收合格的基礎上，由監理工程師組織施工單位技術負責人進行驗收。
12.0.11 分部工程應在子分項、分項工程驗收合格的基礎上，由總監理工程師組織施工單位項目負責人和技術、質量負責人等進行驗收。
12.0.12 工程交接驗收前，應核查選煤廠管道工程施工的下列技術文件、施工記錄和報告：
1 管道元件的產品合格證、質量證明文件、材質證明書。
2 施工檢查記錄和試驗報告，應包括下列內容：
1)管道及附件進場檢驗記錄；
2)閥門試驗記錄；
3)安全閥最初調試記錄；
4)管道安裝隱蔽工程驗收記錄；
5)安全閥最終調試記錄；
6)靜電接地裝置測試記錄；
7)管道系統壓力試驗記錄；
8)焊縫外觀檢驗記錄；
9)超聲波檢測報告；
10)射線檢測報告；
11)管道系統吹掃或清洗記錄。
3 管道安裝竣工圖、設計修改文件及材料代用單。
附錄A 施工過程檢驗、試驗記錄表
附錄A 施工過程檢驗、試驗記錄表

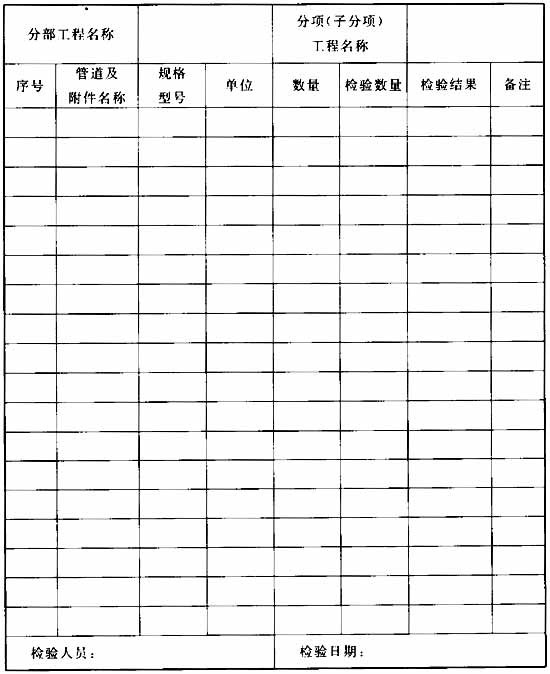

表A-1 管道及附件進場檢驗記錄

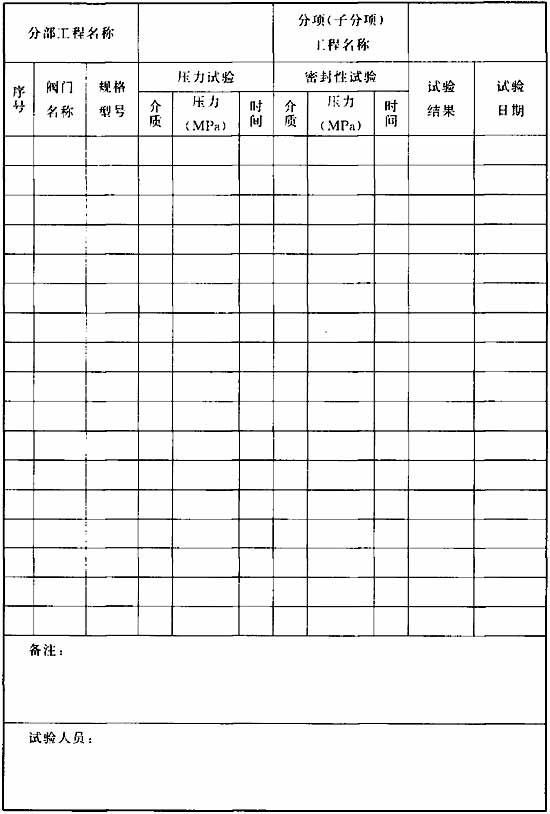

表A-2 閥門試驗記錄

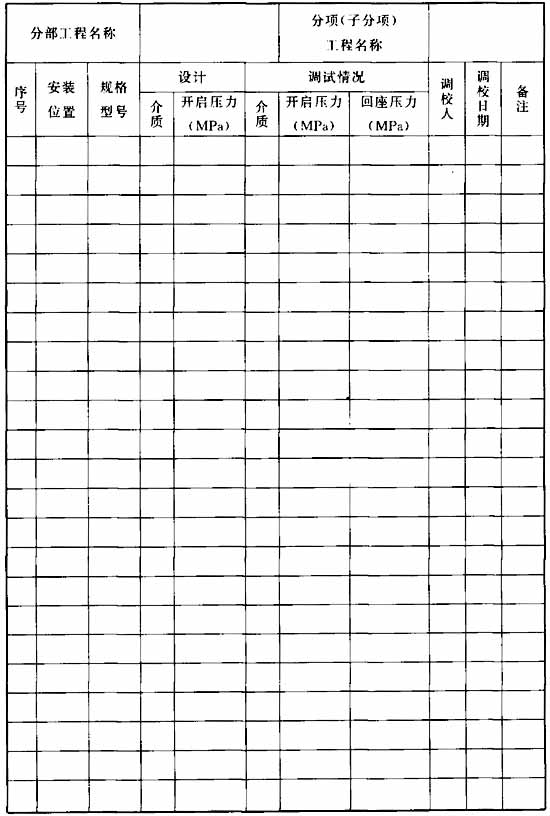

表A-3 安全閥最初調試記錄表

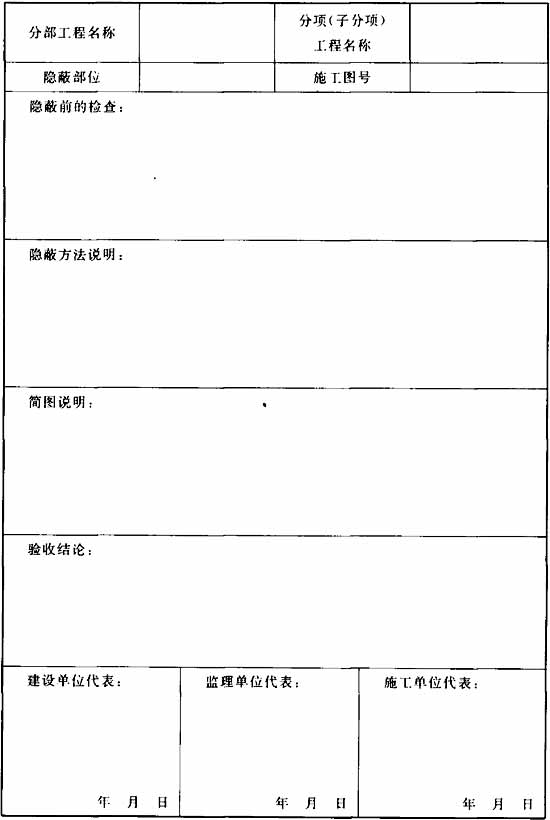

表A-4 管道安裝隱蔽工程驗收記錄

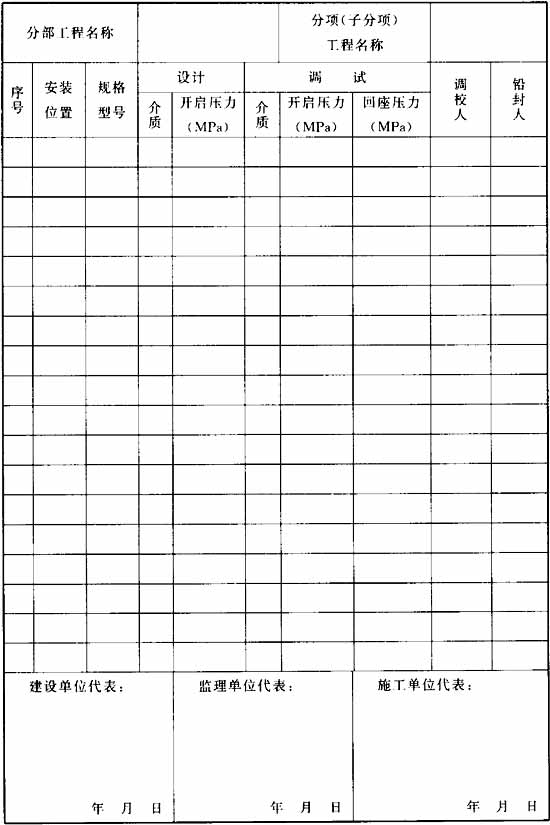

表A-5 安全閥最終調試記錄

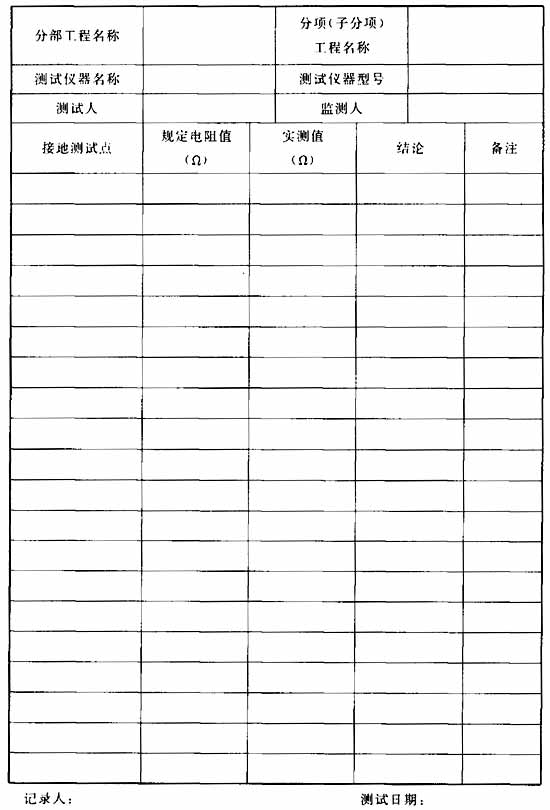

表A-6 靜電接地裝置測試記錄

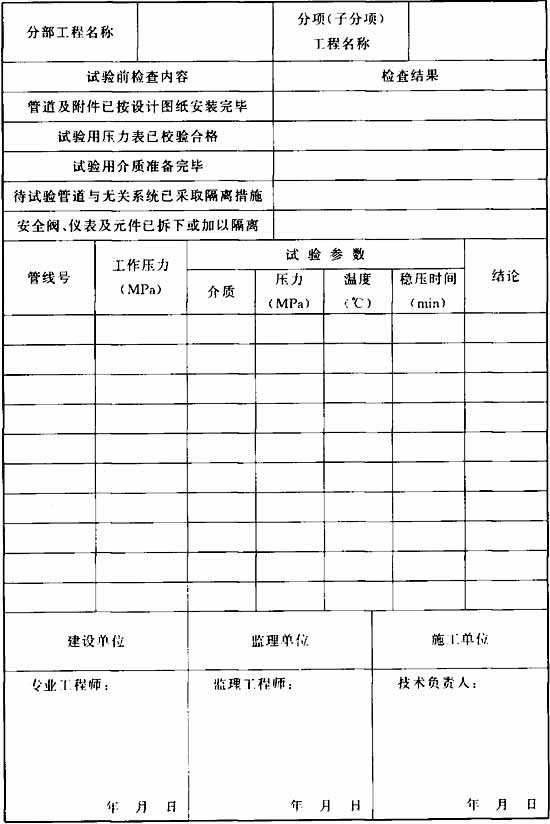

表A-7 管道系統壓力試驗記錄

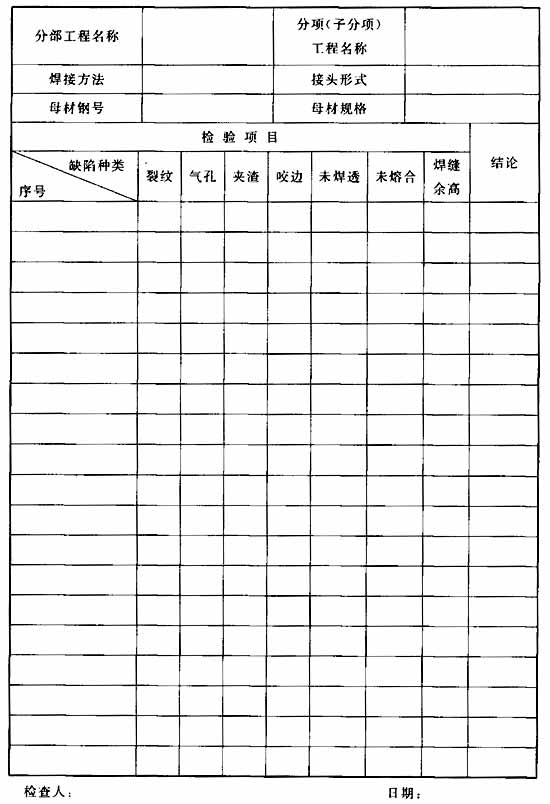

表A-8 焊縫外觀檢驗記錄

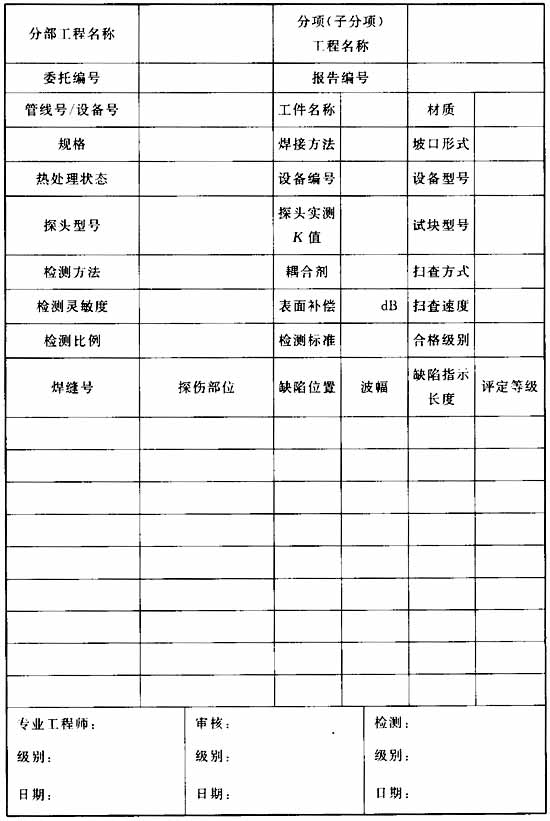

表A-9 超聲波檢測報告
表A-10 射線檢測報告

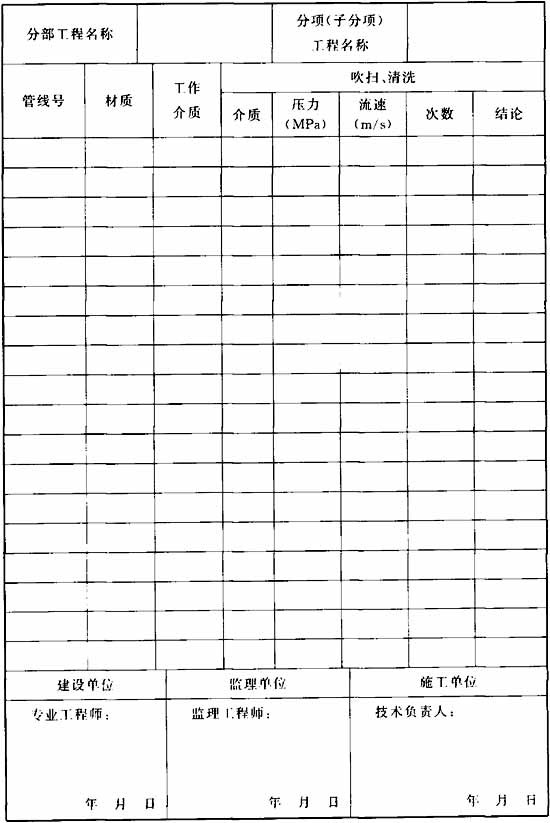

表A-11 管道系統吹掃、清洗記錄
附錄B 管道工程安裝質量驗收評定表
附錄B 管道工程安裝質量驗收評定表

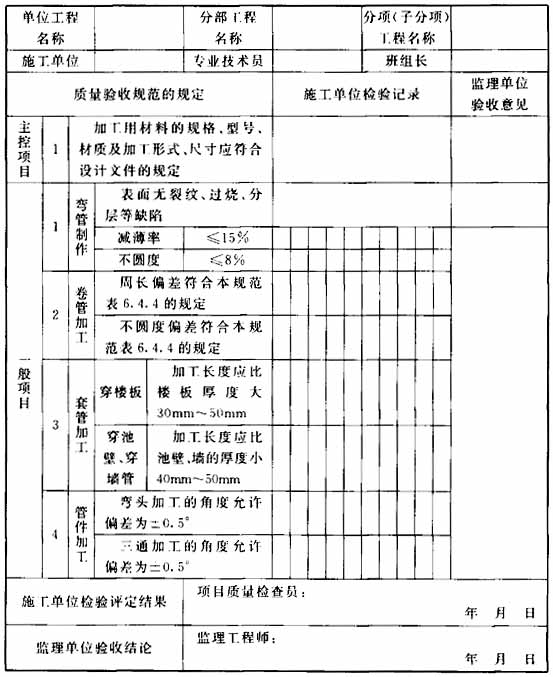

表B-1 管道加工檢驗批質量驗收記錄

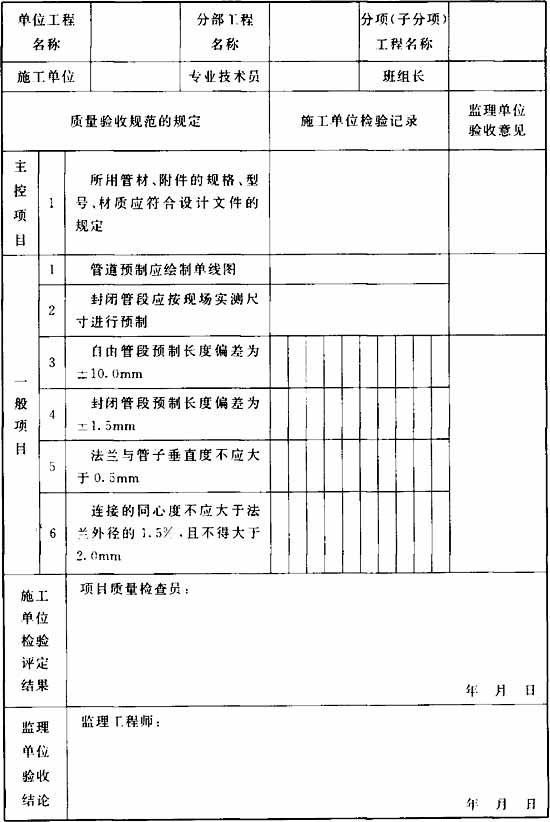

表B-2 管道預制檢驗批質量驗收記錄

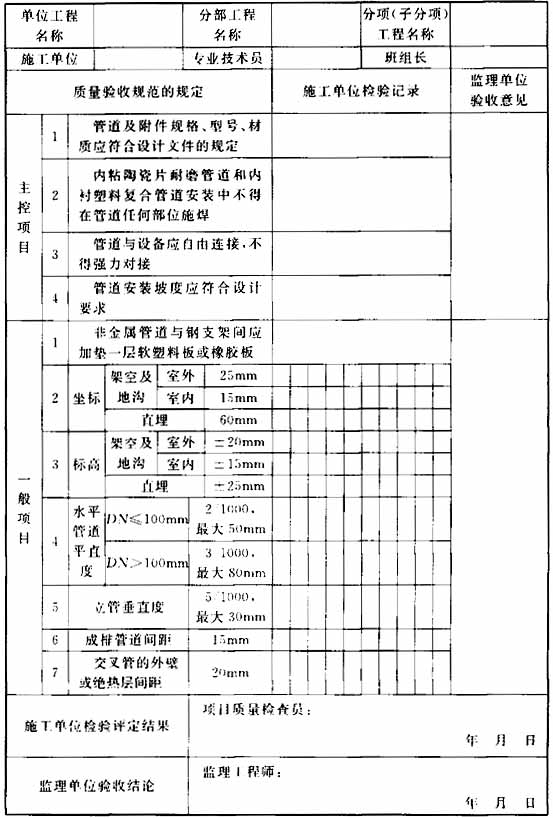

表B-3 管道安裝檢驗批質量驗收記錄

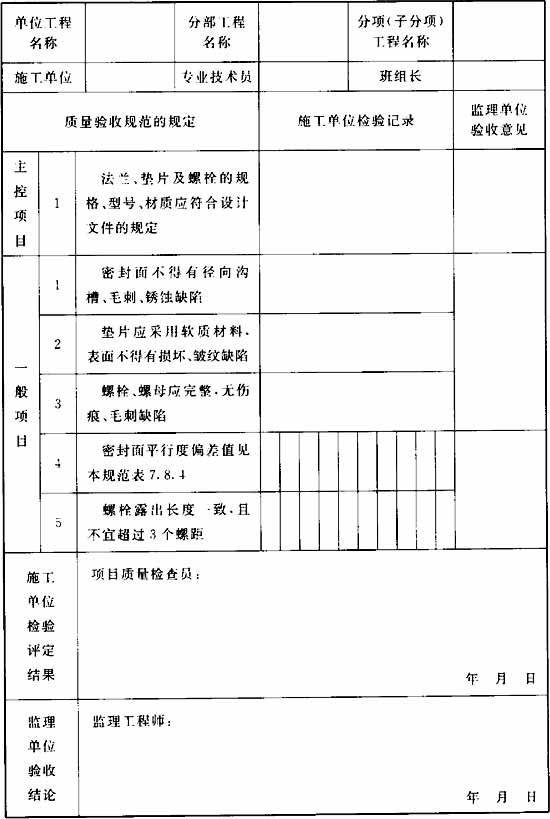

表B-4 法蘭連接檢驗批質量驗收記錄

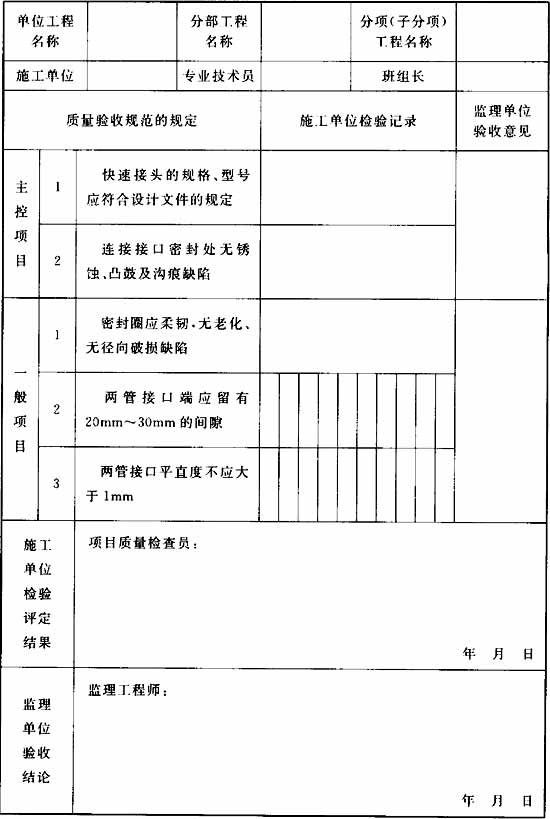

表B-5 快速接頭安裝檢驗批質量驗收記錄

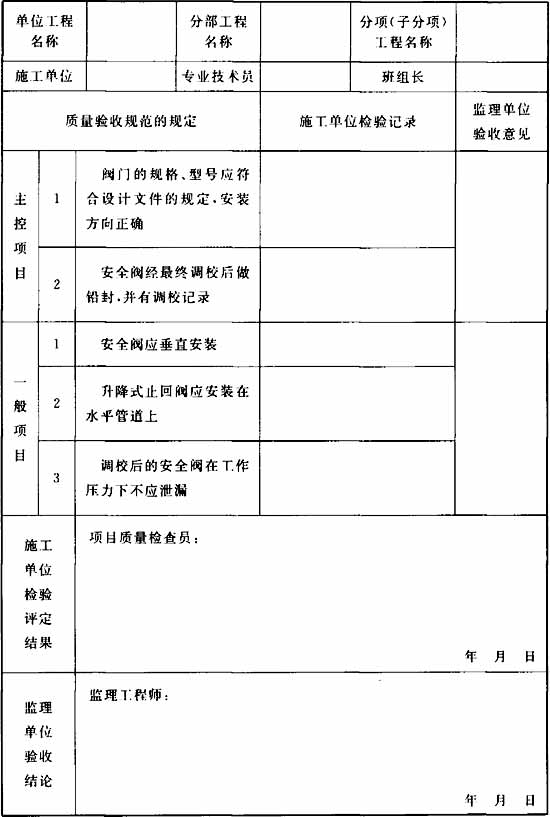

表B-6 閥門安裝檢驗批質量驗收記錄

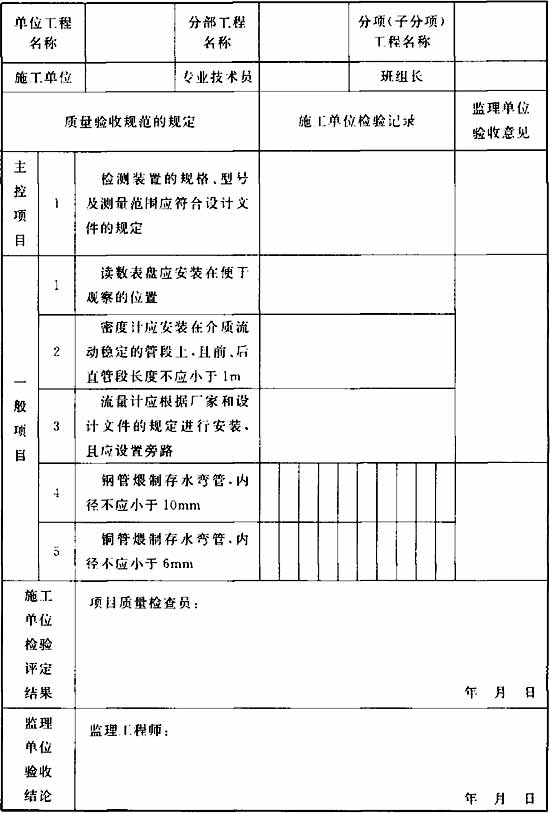

表B-7 檢測裝置安裝檢驗批質量驗收記錄

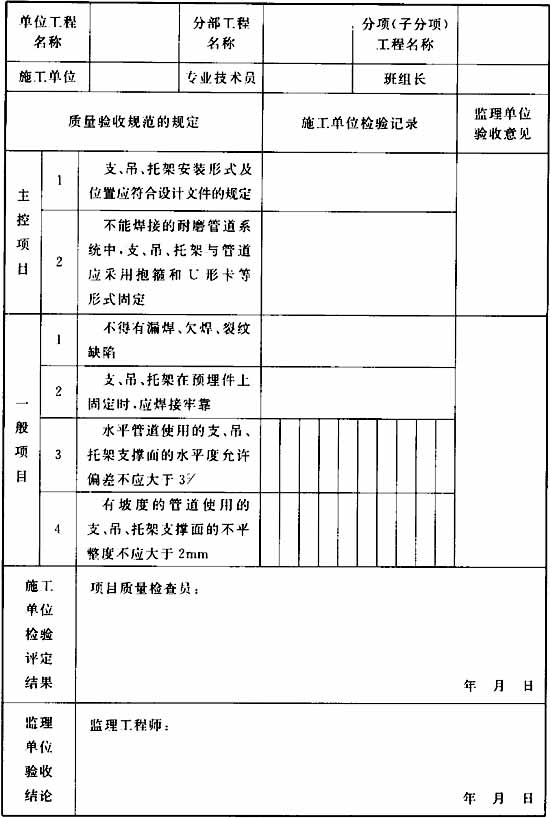

表B-8 支、吊、托架安裝檢驗批質量驗收記錄

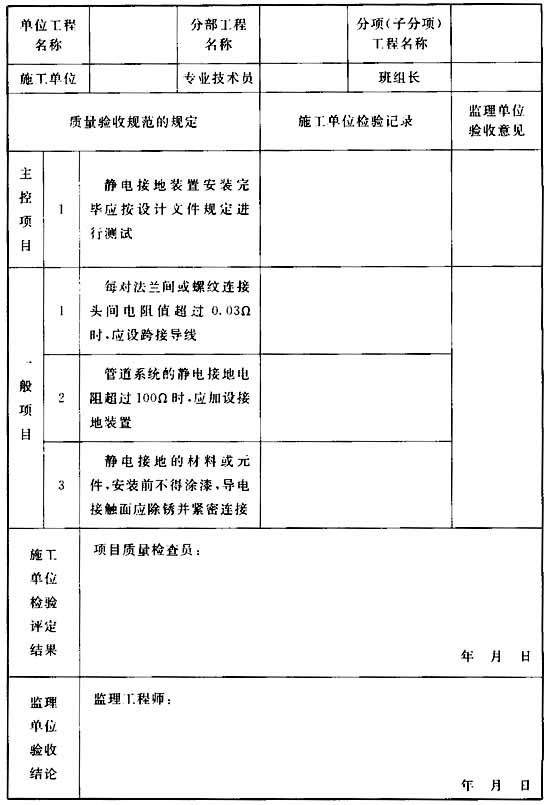

表B-9 靜電接地裝置安裝檢驗批質量驗收記錄

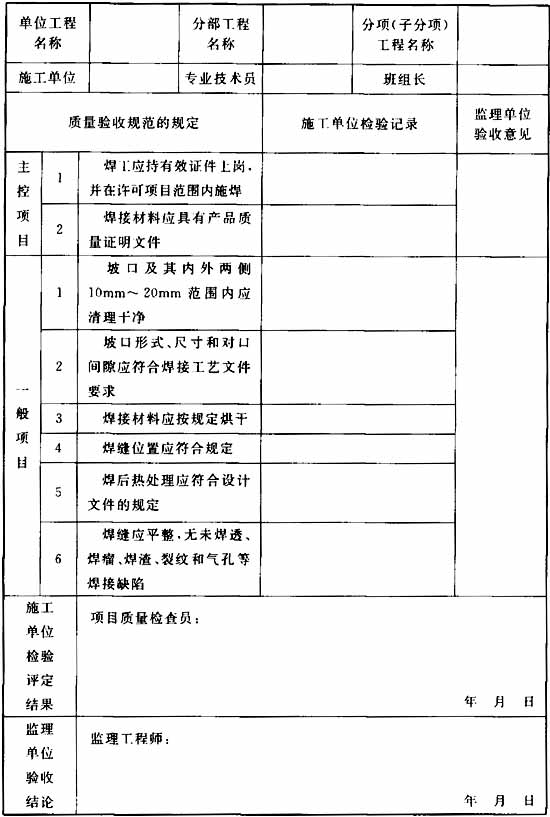

表B-10 管道焊接檢驗批質量驗收記錄

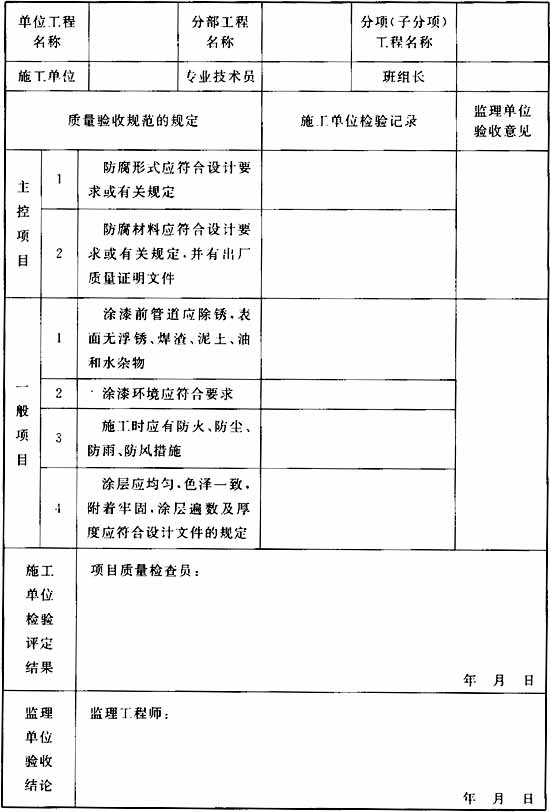

表B-11 管道防腐檢驗批質量驗收記錄

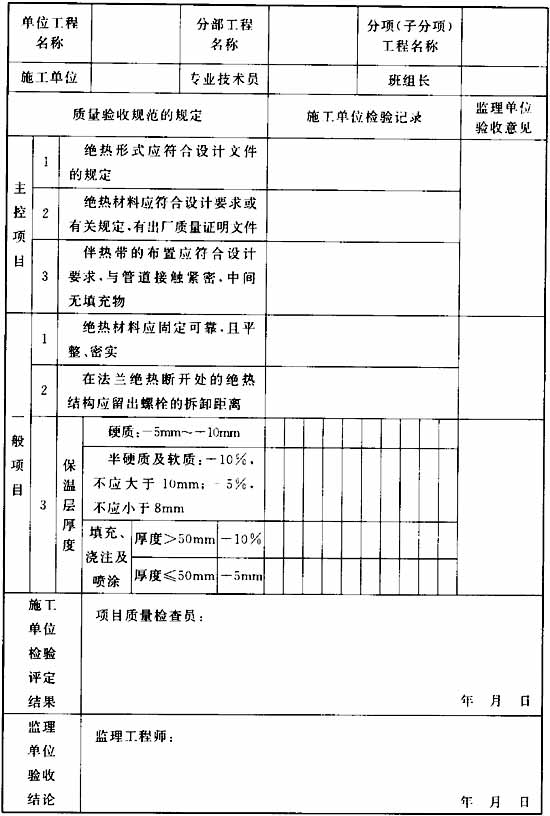

表B-12 管道絕熱檢驗批質量驗收記錄

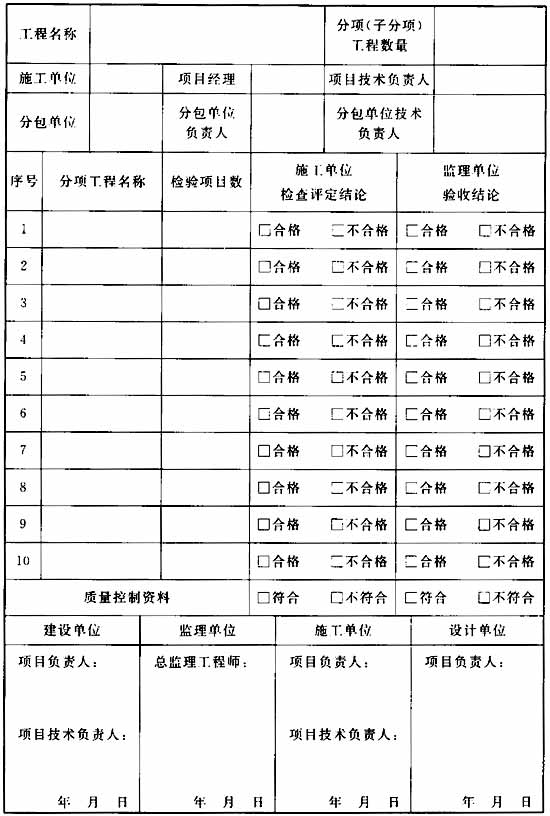

表B-13 分項(子分項)工程質量驗收記錄
表B-14 分部工程質量驗收記錄
附錄C 管道焊縫質量分級標準
附錄C 管道焊縫質量分級標準

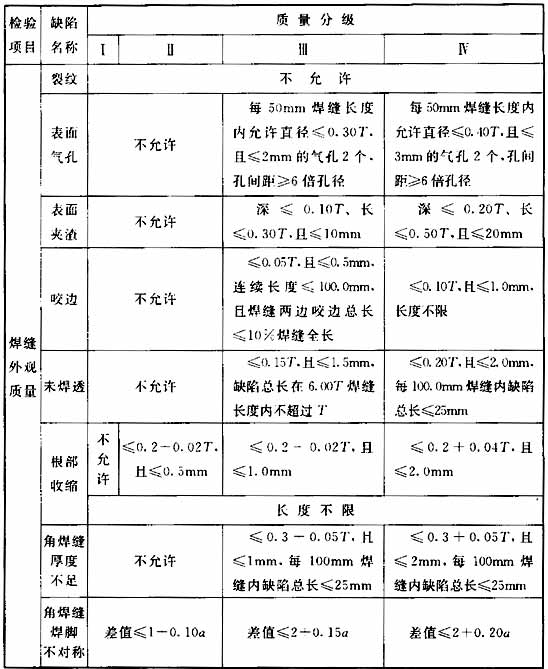

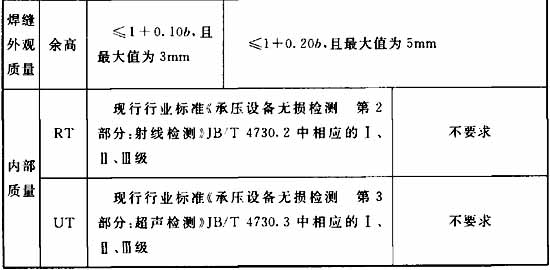

表C 管道焊縫質量分級標準
注：1 當咬邊經過磨削修整并平滑過渡時，按焊縫一側較薄母材最小允許厚度值評定。
2 表中a為設計焊縫厚度,b為焊縫寬度，T為母材厚度。
