1 總 則
1.0.1 為了加強建筑工程質量管理，保證工程質量，統一建筑地面工程施工質量的驗收，制定本規范。
1.0.2 本規范適用于建筑地面工程(含室外散水、明溝、踏步、臺階和坡道)施工質量的驗收。不適用于超凈、屏蔽、絕緣、防止放射線以及防腐蝕等特殊要求的建筑地面工程施工質量驗收。
1.0.3 建筑地面工程施工中采用的承包合同文件、設計文件及其他工程技術文件對施工質量驗收的要求不得低于本規范的規定。
1.0.4 本規范應與現行國家標準《建筑工程施工質量驗收統一標準》GB 50300配套使用。
1.0.5 建筑地面工程施工質量驗收除應執行本規范外，尚應符合國家現行有關標準規范的規定。
2 術 語
2.0.1 建筑地面 building ground
建筑物底層地面和樓(層地)面的總稱。
2.0.2 面層 surface course
直接承受各種物理和化學作用的建筑地面表面層。
2.0.3 結合層 combined course
面層與下一構造層相聯結的中間層。
2.0.4 基層 base course
面層下的構造層，包括填充層、隔離層、絕熱層、找平層、墊層和基土等。
2.0.5 填充層 filler course
建筑地面中具有隔聲、找坡等作用和暗敷管線的構造層。
2.0.6 隔離層 isolating course
防止建筑地面上各種液體或地下水、潮氣滲透地面等作用的構造層；當僅防止地下潮氣透過地面時，可稱作防潮層。
2.0.7 絕熱層 insulating course
用于地面阻擋熱量傳遞的構造層。
2.0.8 找平層 leveling course
在墊層、樓板上或填充層(輕質、松散材料)上起整平、找坡或加強作用的構造層。
2.0.9 墊層 under layer
承受并傳遞地面荷載于基土上的構造層。
2.0.10 基土 foundation earth layer
底層地面的地基土層。
2.0.11 縮縫 shrinkage crack
防止水泥混凝土墊層在氣溫降低時產生不規則裂縫而設置的收縮縫。
2.0.12 伸縫 stretching crack
防止水泥混凝土墊層在氣溫升高時在縮縫邊緣產生擠碎或拱起而設置的伸脹縫。
2.0.13 不發火(防爆)面層 mishiring(explosion-proof)layer
面層采用的材料和硬化后的試件，與金屬或石塊等堅硬物體進行摩擦、沖擊或沖擦等機械試驗時，不會產生火花(或火星)，不具有致使易燃物起火或爆炸的建筑地面。
2.0.14 不發火性 misfiring
當所有材料與金屬或石塊等堅硬物體發生摩擦、沖擊或沖擦等機械作用時，不產生火花(或火星)，不會致使易燃物引起發火或爆炸的危險，稱為具有不發火性。
2.0.15 地面輻射供暖系統 floor radiant heating system
在建筑地面中鋪設的絕熱層、隔離層、供熱做法、填充層等的總稱，以達到地面輻射供暖的效果。
3 基本規定

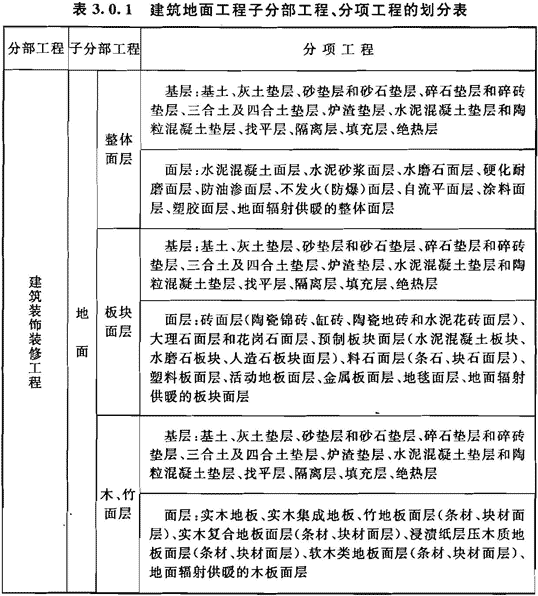

3.0.1 建筑地面工程子分部工程、分項工程的劃分應按表3.0.1的規定執行。
3.0.2 從事建筑地面工程施工的建筑施工企業應有質量管理體系和相應的施工工藝技術標準。
3.0.3 建筑地面工程采用的材料或產品應符合設計要求和國家現行有關標準的規定。無國家現行標準的，應具有省級住房和城鄉建設行政主管部門的技術認可文件。材料或產品進場時還應符合下列規定：
1 應有質量合格證明文件；
2 應對型號、規格、外觀等進行驗收，對重要材料或產品應抽樣進行復驗。
3.0.4 建筑地面工程采用的大理石、花崗石、料石等天然石材以及磚、預制板塊、地毯、人造板材、膠粘劑、涂料、水泥、砂、石、外加劑等材料或產品應符合國家現行有關室內環境污染控制和放射性、有害物質限量的規定。材料進場時應具有檢測報告。
3.0.5 廁浴間和有防滑要求的建筑地面應符合設計防滑要求。
3.0.6 有種植要求的建筑地面，其構造做法應符合設計要求和現行行業標準《種植屋面工程技術規程》JGJ 155的有關規定。設計無要求時，種植地面應低于相鄰建筑地面50mm以上或作檻臺處理。
3.0.7 地面輻射供暖系統的設計、施工及驗收應符合現行行業標準《地面輻射供暖技術規程》JGJ 142的有關規定。
3.0.8 地面輻射供暖系統施工驗收合格后，方可進行面層鋪設。面層分格縫的構造做法應符合設計要求。
3.0.9 建筑地面下的溝槽、暗管、保溫、隔熱、隔聲等工程完工后，應經檢驗合格并做隱蔽記錄，方可進行建筑地面工程的施工。
3.0.10 建筑地面工程基層(各構造層)和面層的鋪設，均應待其下一層檢驗合格后方可施工上一層。建筑地面工程各層鋪設前與相關專業的分部(子分部)工程、分項工程以及設備管道安裝工程之間，應進行交接檢驗。
3.0.11 建筑地面工程施工時，各層環境溫度的控制應符合材料或產品的技術要求，并應符合下列規定：
1 采用摻有水泥、石灰的拌和料鋪設以及用石油瀝青膠結料鋪貼時，不應低于5℃；
2 采用有機膠粘劑粘貼時，不應低于10℃；
3 采用砂、石材料鋪設時，不應低于0℃；
4 采用自流平、涂料鋪設時，不應低于5℃，也不應高于30℃。
3.0.12 鋪設有坡度的地面應采用基土高差達到設計要求的坡度；鋪設有坡度的樓面(或架空地面)應采用在結構樓層板上變更填充層(或找平層)鋪設的厚度或以結構起坡達到設計要求的坡度。
3.0.13 建筑物室內接觸基土的首層地面施工應符合設計要求，并應符合下列規定：
1 在凍脹性土上鋪設地面時，應按設計要求做好防凍脹土處理后方可施工，并不得在凍脹土層上進行填土施工；
2 在永凍土上鋪設地面時，應按建筑節能要求進行隔熱、保溫處理后方可施工。
3.0.14 室外散水、明溝、踏步、臺階和坡道等，其面層和基層(各構造層)均應符合設計要求。施工時應按本規范基層鋪設中基土和相應墊層以及面層的規定執行。
3.0.15 水泥混凝土散水、明溝應設置伸、縮縫，其延長米間距不得大于10m，對日曬強烈且晝夜溫差超過15℃的地區，其延長米間距宜為4m～6m。水泥混凝土散水、明溝和臺階等與建筑物連接處及房屋轉角處應設縫處理。上述縫的寬度應為15mm～20mm，縫內應填嵌柔性密封材料。
3.0.16 建筑地面的變形縫應按設計要求設置，并應符合下列規定：
1 建筑地面的沉降縫、伸縫、縮縫和防震縫，應與結構相應縫的位置一致，且應貫通建筑地面的各構造層；
2 沉降縫和防震縫的寬度應符合設計要求，縫內清理干凈，以柔性密封材料填嵌后用板封蓋，并應與面層齊平。
3.0.17 當建筑地面采用鑲邊時，應按設計要求設置并應符合下列規定：
1 有強烈機械作用下的水泥類整體面層與其他類型的面層鄰接處，應設置金屬鑲邊構件；
2 具有較大振動或變形的設備基礎與周圍建筑地面的鄰接處，應沿設備基礎周邊設置貫通建筑地面各構造層的沉降縫(防震縫)，縫的處理應執行本規范第3.0.16條的規定；
3 采用水磨石整體面層時，應用同類材料鑲邊，并用分格條進行分格；
4 條石面層和磚面層與其他面層鄰接處，應用頂鋪的同類材料鑲邊；
5 采用木、竹面層和塑料板面層時，應用同類材料鑲邊；
6 地面面層與管溝、孔洞、檢查井等鄰接處，均應設置鑲邊；
7 管溝、變形縫等處的建筑地面面層的鑲邊構件，應在面層鋪設前裝設；
8 建筑地面的鑲邊宜與柱、墻面或踢腳線的變化協調一致。
3.0.18 廁浴間、廚房和有排水(或其他液體)要求的建筑地面面層與相連接各類面層的標高差應符合設計要求。
3.0.19 檢驗同一施工批次、同一配合比水泥混凝土和水泥砂漿強度的試塊，應按每一層(或檢驗批)建筑地面工程不少于1組。當每一層(或檢驗批)建筑地面工程面積大于1000m2時，每增加1000m2應增做1組試塊；小于1000m2按1000m2計算，取樣1組；檢驗同一施工批次、同一配合比的散水、明溝、踏步、臺階、坡道的水泥混凝土、水泥砂漿強度的試塊，應按每150延長米不少于1組。
3.0.20 各類面層的鋪設宜在室內裝飾工程基本完工后進行。木、竹面層、塑料板面層、活動地板面層、地毯面層的鋪設，應待抹灰工程、管道試壓等完工后進行。
3.0.21 建筑地面工程施工質量的檢驗，應符合下列規定：
1 基層(各構造層)和各類面層的分項工程的施工質量驗收應按每一層次或每層施工段(或變形縫)劃分檢驗批，高層建筑的標準層可按每三層(不足三層按三層計)劃分檢驗批；
2 每檢驗批應以各子分部工程的基層(各構造層)和各類面層所劃分的分項工程按自然間(或標準間)檢驗，抽查數量應隨機檢驗不應少于3間；不足3間，應全數檢查；其中走廊(過道)應以10延長米為1間，工業廠房(按單跨計)、禮堂、門廳應以兩個軸線為1間計算；
3 有防水要求的建筑地面子分部工程的分項工程施工質量每檢驗批抽查數量應按其房間總數隨機檢驗不應少于4間，不足4間，應全數檢查。
3.0.22 建筑地面工程的分項工程施工質量檢驗的主控項目，應達到本規范規定的質量標準，認定為合格；一般項目80％以上的檢查點(處)符合本規范規定的質量要求，其他檢查點(處)不得有明顯影響使用，且最大偏差值不超過允許偏差值的50％為合格。
凡達不到質量標準時，應按現行國家標準《建筑工程施工質量驗收統一標準》GB 50300的規定處理。
3.0.23 建筑地面工程的施工質量驗收應在建筑施工企業自檢合格的基礎上，由監理單位或建設單位組織有關單位對分項工程、子分部工程進行檢驗。
3.0.24 檢驗方法應符合下列規定：
1 檢查允許偏差應采用鋼尺、1m直尺、2m直尺、3m直尺、2m靠尺、楔形塞尺、坡度尺、游標卡尺和水準儀；
2 檢查空鼓應采用敲擊的方法；
3 檢查防水隔離層應采用蓄水方法，蓄水深度最淺處不得小于10mm，蓄水時間不得少于24h；檢查有防水要求的建筑地面的面層應采用潑水方法。
4 檢查各類面層(含不需鋪設部分或局部面層)表面的裂紋、脫皮、麻面和起砂等缺陷，應采用觀感的方法。
3.0.25 建筑地面工程完工后，應對面層采取保護措施。
4 基層鋪設
5 整體面層鋪設
6 板塊面層鋪設
7 木、竹面層鋪設
8 分部(子分部)工程驗收
8.0.1 建筑地面工程施工質量中各類面層子分部工程的面層鋪設與其相應的基層鋪設的分項工程施工質量檢驗應全部合格。
8.0.2 建筑地面工程子分部工程質量驗收應檢查下列工程質量文件和記錄：
1 建筑地面工程設計圖紙和變更文件等；
2 原材料的質量合格證明文件、重要材料或產品的進場抽樣復驗報告；
3 各層的強度等級、密實度等的試驗報告和測定記錄；
4 各類建筑地面工程施工質量控制文件；
5 各構造層的隱蔽驗收及其他有關驗收文件。
8.0.3 建筑地面工程子分部工程質量驗收應檢查下列安全和功能項目：
1 有防水要求的建筑地面子分部工程的分項工程施工質量的蓄水檢驗記錄，并抽查復驗；
2 建筑地面板塊面層鋪設子分部工程和木、竹面層鋪設子分部工程采用的磚、天然石材、預制板塊、地毯、人造板材以及膠粘劑、膠結料、涂料等材料證明及環保資料。
8.0.4 建筑地面工程子分部工程觀感質量綜合評價應檢查下列項目：
1 變形縫、面層分格縫的位置和寬度以及填縫質量應符合規定；
2 室內建筑地面工程按各子分部工程經抽查分別作出評價；
3 樓梯、踏步等工程項目經抽查分別作出評價。
附錄A 不發火(防爆)建筑地面材料及其制品不發火性的試驗方法
A.0.1 試驗前的準備：準備直徑為150mm的砂輪，在暗室內檢查其分離火花的能力。如發生清晰的火花，則該砂輪可用于不發火(防爆)建筑地面材料及其制品不發火性的試驗。
A.0.2 粗骨料的試驗：從不少于50個，每個重50g～250g(準確度達到1g)的試件中選出10個，在暗室內進行不發火性試驗。只有每個試件上磨掉不少于20g，且試驗過程中未發現任何瞬時的火花，方可判定為不發火性試驗合格。
A.0.3 粉狀骨料的試驗：粉狀骨料除應試驗其制造的原料外，還應將骨料用水泥或瀝青膠結料制成塊狀材料后進行試驗。原料、膠結塊狀材料的試驗方法同本規范第A.0.2條。
A.0.4 不發火水泥砂漿、水磨石和水泥混凝土的試驗。試驗方法同本規范第A.0.2條、A.0.3條。
