（免費下載）CJ/T 473-2015 排水管道閉氣檢驗用板式密封管堵
公告
中華人民共和國住房和城鄉建設部公告
第762號
關于發布行業產品標準《排水管道閉氣檢驗用板式密封管堵》的公告
現批準《排水管道閉氣檢驗用板式密封管堵》為城鎮建設行業產品標準，編號為CJ/T 473-2015，自2015年9月1日起實施。原《排水管道閉氣檢驗用板式密封管堵》CJ/T 3021-1993同時廢止。
本標準由我部標準定額研究所組織中國標準出版社出版發行。
住房城鄉建設部
2015年3月4日
前言
前言
本標準按照GB/T1.1-2009給出的規則起草。
本標準代替CJ/T3021-1993《排氣管道闊氣檢驗用板式密封管堵》，與CJ/T3021-1993相比主要技術變化如下：
--增加了密封膠圈、封板、止動器和橡膠帶的定義(見3.2、3.3、3.4、3.5)；
--增加了封板的金屬材料種類（見3.3）；
--增加了密封管堵結構型式的說明（見第4章）；
--增加了止動器無活動鉸型和有活動鉸型兩種型式的界定值（見5.1）；
--修改了對材料的要求，原標準中技術要求一節調整為材料一章（見第6章，1993年版的5.1）；
--修改了密封圈的外觀要求（見7.1.1，1993年版的5.2.1），
--增加了封板、密封膠圈和橡膠帶的結構說明（見7.2.1，圖2）；
--修改了密封管堵的規格范圍(見表2，1993年版的附錄A中表A.1)；
--增加了尺寸、基本性能、力學性能的要求(見7.2、7.3、7.4)；
--修改了密封膠圈尺寸及偏差的技術參數(見表2，1993年版的附錄C中表C.1)；
--修改了密封膠圈的形式（見圖3，1993年版的附錄C中圖C.1）；
--增加了對于封板承受軸向力的要求（見7.4.1），
--增加了對于止動器數量的要求(見7.4.3)；
…-增加了尺寸、基本性能、力學性能的試驗方法（見8.2、8.3、8.4）；
--修改了密封管堵性能試驗的內容（見8.3.1，1993年版的6.4.2）；
--增加了密封管堵設置溫度傳感器的界定值（見8.3.1）；
--增加了檢驗分類、檢驗項目、組批與抽樣方案、判定規則的要求(見9.1、9.2、9.3)。
本標準由住房和城鄉建設部標準定額研究所提出。
本標準由住房和城鄉建設部市政給水排水標準化技術委員會歸口。
本標準負責起草單位：天津艾杰環保技術工程有限公司、天津市市政工程研究院、天津市澤寶水泥制品有限公司，天津臻熙科技發展有限公司、天津水工業工程設備有限公司、天津科技大學。
本標準主要起草人：張大群、朱建國、曹井國、王明澤、金宏、姜亦增、張蓁、劉瑤、趙秉森、馬俊永、張述超、吳康寧、梁偉、張偉、范培軍、曹霞、門曉曄、李萌。
本標準所代替標準的歷次版本發布情況為：
-CJ/T3021-1993。
1 范圍
1 范圍
本標準規定了排水管道閉氣檢驗用板式密封管堵（以下簡稱密封管堵）的術語和定義、結構型式、型號、材料、要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。
本標準適用于重力流式圓形排水管道閉氣檢驗用密封管堵的制造和檢驗。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T528硫化橡膠或熱塑性橡膠 拉伸應力應變性能的測定
GB/T531.1硫化橡膠或熱塑性橡膠 壓入硬度試驗方法第1部分：邵氏硬度計法（邵爾硬度）
GB/T700碳素結構鋼
GB/T1682硫化橡膠低溫脆性的測定 單試樣法
GB1796.2膠座氣門嘴
GB/T3512硫化橡膠或熱塑性橡膠熱空氣加速老化和耐熱試驗
GB7036.2充氣輪胎內胎第2部分：摩托車輪胎內胎
GB/T16823.3緊固件扭矩-夾緊力試驗
GB/T227891硬質聚氯乙烯板材分類、尺寸和性能第1部分：厚度1mm以上板材
GB/T30198汽車輪胎不圓度試驗方法
3 術語和定義
3 . 1 密封管堵sealed board pipe stopper
管道端部管口及管道任意部位的封堵器具，一般成對配合使用，由封板、密封膠圈、橡膠帶和止動器等組成。
3 . 2 密封膠圈sealed rubber ring
由橡膠材料制成具備充氣嘴的管狀膠圈，閉氣檢驗時，通過在其內充入壓縮空氣后與管道內壁緊密接觸，起密封作用。
3 . 3 封板sealed plate
由塑料或金屬材料整體成型或焊接制成的圓形樁。
3 . 4 止動器 retainer
通過螺栓與封板連接，由金屬材料制成，通過其與管壁的摩擦力將密封管堵固定于管道內壁。
3 . 5 橡膠帶rubber band
由橡膠制成，位于封板和密封膠圈之間，起密封作用。
4 結構型式
4 結構型式

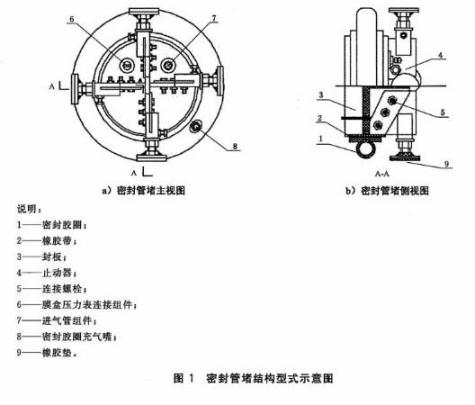

密封管堵由封板、密封腔圈、橡膠帶和止動器等組成，結構型式見圖1。
5 分類及型號
5.1分類
密封管堵接止動器的支撐方式可分為無活動鉸型和有活動鉸型。無活動鉸型密封管堵適用于公稱尺寸小于DN1000的管道，有活動鉸型密封管堵適用于公稱尺寸大于或等于DN1000的管道。

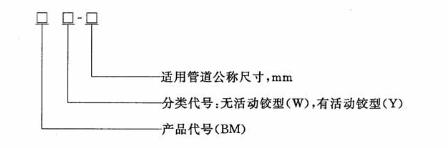

5.2型號
5.3型號示例
示例1：
公稱尺寸為DN300的無活動鉸型密封管堵，標記為BMW-300。
示例2：
公稱尺寸為DN1600的有活動鉸型密封管堵，標記為BMY-1600。
6 材料
6.1塑料材質應符合GB/T22789.1的規定6.2橡膠材質應符合GB7036.2的規定。
6.3金屬材質應符合GB/T700的規定。
6.4塑料焊條應有產品合格證書。
7 要求
8 試驗方法
9 檢驗規則
9.1 檢驗分類
產品檢驗分出廠檢驗和型式檢驗。
