1 范圍

1 范圍（免費下載）CJ/T 160-2010 雙止回閥倒流防止器

本標準規定了雙止回閥倒流防止器的術語和定義、結構形式、產品型號、材料、要求、試驗方法、檢驗規則、標志、包裝和貯運。大牛工程師

本標準適用于輸送公稱壓力不大于1.6MPa，溫度1℃～65℃的清水，用于公稱尺寸DN15～DN400管道上雙止回閥倒流防止器的生產、檢驗和使用。規劃綱要_十四五_工程資料

2 規范性引用文件

2 規范性引用文件大牛工程師

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡不注日期的引用文件，其最新版本適用于本標準。統計公報_模版下載_規劃綱要

GB／T 196 普通螺紋 基本尺寸大牛工程師

GB／T 1047 管道元件 DN(公稱尺寸)的定義和選用大牛工程師

GB／T 1048 管道元件 PN(公稱壓力)的定義和選用模版下載_十四五_工程資料

GB／T 3098(所有部分) 緊固件機械性能（免費下載）CJ/T 160-2010 雙止回閥倒流防止器

GB 5135.11 自動噴水滅火系統 第11部分：溝槽式管接件大牛工程師

GB／T 6739 色漆和清漆 鉛筆法測定漆膜硬度（免費下載）CJ/T 160-2010 雙止回閥倒流防止器

GB／T 7306.2 55°密封管螺紋 第2部分：圓錐內螺紋與圓錐外螺紋大牛工程師

GB／T 9286 色漆和清漆 漆膜的劃格試驗十四五_模版下載_報告模板

GB／T 12220 通用閥門 標志大牛工程師

GB／T 12225 通用閥門 銅合金鑄件技術條件大牛工程師

GB／T 12227 通用閥門 球墨鑄鐵件技術條件（免費下載）CJ/T 160-2010 雙止回閥倒流防止器

GB／T 17219 生活飲用水輸配水設備及防護材料的安全性評價標準工程資料_免費下載_縣域經濟

GB／T 17241.6 整體鑄鐵管法蘭免費下載_報告模板_資料下載

GB／T 17241.7 鑄鐵管法蘭 技術條件大牛工程師

GB／T 20878 不銹鋼和耐熱鋼 牌號及化學成分大牛工程師

GB／T 21873 橡膠密封件 給、排水管及污水管道用接口密封圈 材料規范大牛工程師

CJ／T 216 給水用軟密封閘閥（免費下載）CJ/T 160-2010 雙止回閥倒流防止器

JB／T 308 閥門型號編制方法（免費下載）CJ/T 160-2010 雙止回閥倒流防止器

JB／T 7928 通用閥門 供貨要求大牛工程師

3 術語和定義

3.1工程資料_資料共享_十四五

雙止回閥倒流防止器 double check valve backflow prevention assembly大牛工程師

一種防止管道中的壓力水逆向流動的兩個獨立止回閥串聯裝置。（免費下載）CJ/T 160-2010 雙止回閥倒流防止器

3.2十四五_工作報告_統計公報

進水腔 inlet chamber大牛工程師

進水端端面至進水止回閥閥座密封面之間的內腔。大牛工程師

3.3大牛工程師

中間腔 intermediate chamber大牛工程師

進水止回閥閥座密封面至出水止回閥閥座密封面之間的內腔。大牛工程師

3.4統計公報_模版下載_規劃綱要

出水腔 outlet chamber規劃綱要_工程資料_資料下載

出水止回閥閥座密封面至出水端端面之間的內腔。大牛工程師

4 結構形式

4.2 雙止回閥倒流防止器的連接形式大牛工程師

雙止回閥倒流防止器可采用法蘭連接、螺紋連接和卡箍連接。小于DN50宜采用螺紋連接，連接螺紋應符合GB／T7306.2的要求；大于和等于DN50宜采用法蘭連接或卡箍連接，連接法蘭應符合GB／T 17241.6和GB／T17241.7的要求，卡箍連接的管接件尺寸應符合GB5131.11的要求。（免費下載）CJ/T 160-2010 雙止回閥倒流防止器

5 產品型號

5.1 產品編號（免費下載）CJ/T 160-2010 雙止回閥倒流防止器

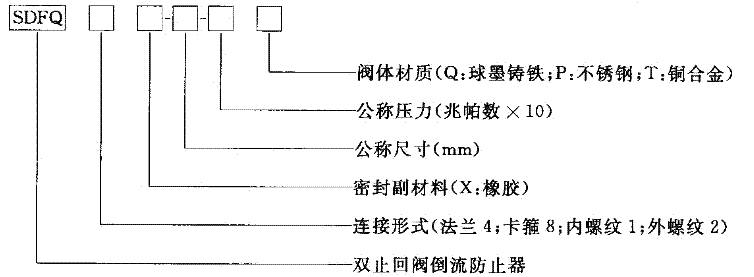

雙止回閥倒流防止器型號編制參照JB／T308，由字母和數字組成，表示方法如下：大牛工程師

大牛工程師

5.2 型號示例大牛工程師

型號為SDFQ4X-100-16Q雙止回閥倒流防止器陳述為：閥體材質為球墨鑄鐵、公稱壓力為1.6MPa、公稱尺寸為100mm、密封副材料為橡膠、法蘭連接的雙止回閥倒流防止器。大牛工程師

6 材料

6.1 主要零件材料應符合表1的規定。當零件材料被代用時，其機械性能不應低于表1所規定的材料。（免費下載）CJ/T 160-2010 雙止回閥倒流防止器

6.2 球墨鑄鐵件和銅合金鑄件應分別符合GB／T 12227和GB／T 12225的要求。工程資料_資料庫_免費下載

6.3 橡膠件應符合GB／T 21873的要求。（免費下載）CJ/T 160-2010 雙止回閥倒流防止器

6.4 不銹鋼件應符合GB／T 20878的要求。（免費下載）CJ/T 160-2010 雙止回閥倒流防止器

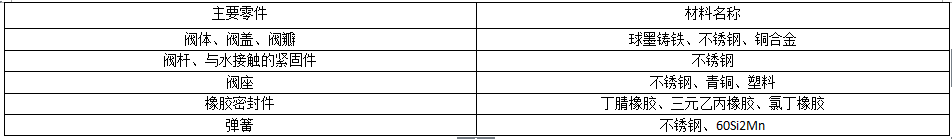

表1 主要零件材料（免費下載）CJ/T 160-2010 雙止回閥倒流防止器

（免費下載）CJ/T 160-2010 雙止回閥倒流防止器

7 要求

7.1 公稱尺寸應符合GB／T1047的要求。大牛工程師

7.2 公稱壓力應符合GB／T1048的要求。（免費下載）CJ/T 160-2010 雙止回閥倒流防止器

7.3 閥體壁厚應均勻、表面應光潔，流道表面過渡要光滑。免費下載_縣域經濟_資料庫

7.4 球墨鑄鐵閥體及其他球墨鑄鐵件表面應熱噴涂環氧樹脂，涂層厚度不應小于0.25mm。（免費下載）CJ/T 160-2010 雙止回閥倒流防止器

7.5 普通螺紋尺寸應符合GB／T196的要求，緊固件機械性能應符合GB／T3098的要求。縣域經濟_資料下載_規劃綱要

7.6 55°密封管螺紋應符合GB／T7306.2的要求。工程咨詢_十四五_工作報告

7.9 壓力損失：介質流速為2m／s時，雙止回閥倒流防止器的最大允許壓力損失不應大于40kPa。大牛工程師

7.10 當雙止回閥倒流防止器用于生活飲用水時，應符合GB／T 17219的要求。大牛工程師

8 試驗方法

9 檢驗規則

9.1 抽樣（免費下載）CJ/T 160-2010 雙止回閥倒流防止器

a) 出廠試驗抽樣見表2。大牛工程師

b) 型式試驗抽樣數視9.3中不同情況由各負責部門確定。十四五_工程咨詢_統計公報

c) 技術質量監督部門抽樣時若另有規定，抽樣數可按規定執行。（免費下載）CJ/T 160-2010 雙止回閥倒流防止器

d) 若雙方有協議規定，抽樣數可按協議執行。（免費下載）CJ/T 160-2010 雙止回閥倒流防止器

表2 出廠試驗抽樣表大牛工程師

十四五_報告模板_模版下載

9.2 出廠檢驗大牛工程師

出廠檢驗應符合表3的規定。大牛工程師

9.3 型式檢驗（免費下載）CJ/T 160-2010 雙止回閥倒流防止器

凡屬下列情況之一者應進行型式檢驗：大牛工程師

a) 新產品試制的定型鑒定；（免費下載）CJ/T 160-2010 雙止回閥倒流防止器

b) 批量生產后有重大設計改進、工藝改變，有可能改變原設計性能時；大牛工程師

c) 產品停產二年(含二年)以上，恢復生產時；（免費下載）CJ/T 160-2010 雙止回閥倒流防止器

d) 產品正常生產五年時；大牛工程師

e) 出廠檢驗方法正確，而檢驗結果與上次檢驗有較大差異時；十四五_縣域經濟_統計公報

f) 雙方協議商定需要作型式檢驗時；（免費下載）CJ/T 160-2010 雙止回閥倒流防止器

g) 國家質量監督檢測部門提出要作型式試驗時。（免費下載）CJ/T 160-2010 雙止回閥倒流防止器

9.4 檢驗項目報告模板_縣域經濟_十四五

型式檢驗應符合表3的規定。規劃綱要_縣域經濟_模版下載

表3 檢驗項目表（免費下載）CJ/T 160-2010 雙止回閥倒流防止器

（免費下載）CJ/T 160-2010 雙止回閥倒流防止器

10 標志、包裝和貯運

10.2 包裝（免費下載）CJ/T 160-2010 雙止回閥倒流防止器

包裝外表面應有以下標志：（免費下載）CJ/T 160-2010 雙止回閥倒流防止器

a) 制造廠全稱；資料下載_工作報告_縣域經濟

b) 產品名稱、規格及型號；工程資料_模版下載_工程咨詢

c) 箱體外形尺寸，長×寬×高；（免費下載）CJ/T 160-2010 雙止回閥倒流防止器

d) 產品件數和質量；大牛工程師

e) 裝箱日期；大牛工程師

f) 注意事項(可用符號)。規劃綱要_資料庫_文庫

附錄 A (規范性目錄)整體結構示意圖

A.1 雙止回閥倒流防止器的整體結構資料共享_工程資料_免費下載

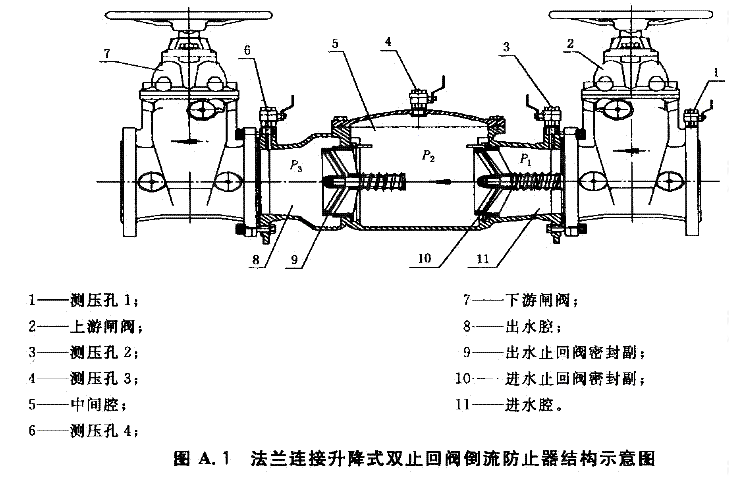

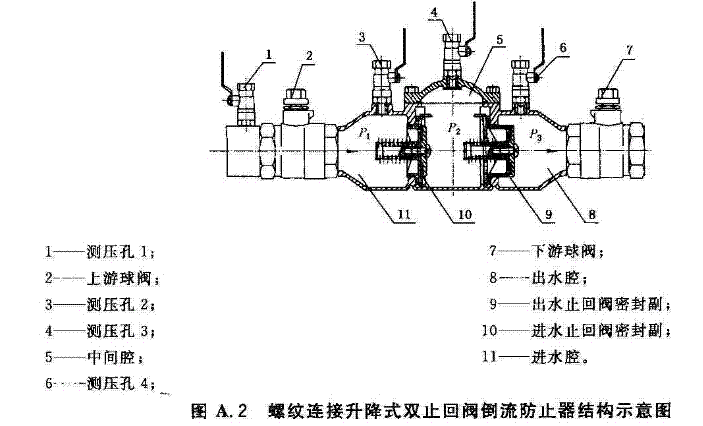

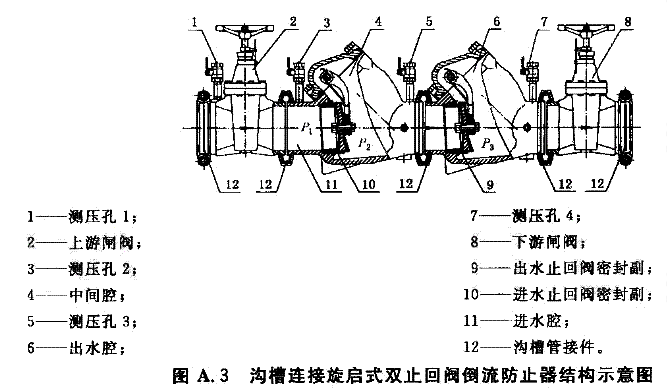

雙止回閥倒流防止器的整體結構一般有升降式(見圖A.1、圖A.2)和旋啟式(見圖A.3)兩種。資料共享_工程咨詢_工程資料

其整體結構主要由兩個獨立止回閥串聯而成，并應符合4.1.3要求，兩個止回閥的閥座密封副將其內腔分為進水腔、中間腔和出水腔，本標準將各腔內壓力分別命名為P₁、P₂和P₃。
免費下載_文庫_資料庫

（免費下載）CJ/T 160-2010 雙止回閥倒流防止器

A.2 上游閘閥和下游閘閥大牛工程師

上游閘閥和下游閘閥視為雙止回閥倒流防止器組件的組成部分，并應符合CJ／T 216或相關截流閥門標準要求。當采用溝槽管接件連接時，連接尺寸應符合GB 5135.11要求。（免費下載）CJ/T 160-2010 雙止回閥倒流防止器

兩端也可采用其他截流閥門，小口徑雙止回閥倒流防止器兩端宜采用球閥截流。
大牛工程師

統計公報_工程資料_資料庫

A.3 測試孔（免費下載）CJ/T 160-2010 雙止回閥倒流防止器

四個測試孔的位置和取壓孔徑應符合4.1.2a)、b)、c)和d)的要求。
文庫_模版下載_免費下載

（免費下載）CJ/T 160-2010 雙止回閥倒流防止器
