1 總 則
1.0.1 為統一住宅生活排水系統立管排水能力測試方法，做到測試裝置配置合理，測試方法科學，操作方便且符合實際工況，測試數據可溯源、可比對，制定本標準。
1.0.2 本標準適用于采用瞬間流量法或定流量法對系統高度120m以下的住宅生活排水系統立管排水能力的測試。
1.0.3 住宅生活排水系統立管排水能力測試應采用符合國家現行有關標準的產品。
1.0.4 住宅生活排水系統立管排水能力的測試除應執行本標準外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 立管排水能力 capacity of vertical pipe
系統壓力達到最大壓力判定值時，經實測得出的住宅生活排水系統立管的排水流量。
2.0.2 排水系統立管內壓力 the pressure rate in drainage sys-tem
排水系統立管內的空氣壓力。
2.0.3 足尺實驗 full scale experiment
按實際系統1：1搭建實驗系統，直觀模擬實際系統運行工況的實驗過程。
2.0.4 定流量法 constant flow method
住宅生活排水系統立管排水能力的一種測試方法。測試時，由供水裝置按設定的流量向排水系統持續放水。
2.0.5 瞬間流量法 instantaneous flow method
住宅生活排水系統立管排水能力的一種測試方法。測試時，模擬衛生器具的瞬間流排水特性向排水系統放水，排水流量隨時間變化。
2.0.6 瞬間流發生器 instantaneous flow generator
模擬衛生器具產生瞬間流排水的設備或裝置。
2.0.7 排水系統測試裝置 drainage system testing device
排水系統進行流量、壓力等項目測試的構筑物和設施，由排水實驗塔、測試管道系統、測試儀表、供排水裝置和控制系統等組成。
2.0.8 壓力傳感器 pressure sensor
能感受被測量排水管道中氣體壓力，并按數學函數法則轉換成可用信號的器件或裝置，通常由敏感元件和轉換元件組成。
2.0.9 測量精度 measurement accuracy
測量結果與被測量真值之差的絕對值。
2.0.10 測量響應時間 response time
測試量變化一個步進值后，傳感器達到最終數值90％所需要的時間。
2.0.11 可編程自動化控制器 programmable automation con-troller(PAC)
結合可編程控制器(PLC)與工業電腦(IPC)的多功能工業用自動化控制器。
2.0.12 采集周期 collection period
周期性測量過程中，相鄰兩次實測之間的時間間隔。
2.0.13 存儲周期 memory cycle time
存儲器完成一次完整的存或取數據工作所需要的時間間隔。
2.0.14 測量筒 measuring cylinder
采用瞬間流量法測試過程中，具有分離氣水、穩定水流的特性，用于測量排水流量的測量設備。
2.0.15 壓力測試 pressure detection
排水管內排放特定的排水流量時，對排水系統立管的管內壓力的檢測過程。
2.0.16 排水系統立管內壓力變化曲線 the evolution of the pressure rate in vertical pipe of the drainage system
設定流量下，測試過程中排水系統立管內壓力隨系統高度而變化的曲線。
2.0.17 層間排水時間間隔 the drainage time interval between the layers
相鄰兩個樓層之間瞬間流發生器排水的時間間隔。
2.0.18 最大壓力判定值 pressure to decision content
保證系統內地漏水封損失不大于25mm時，排水系統內全測點中的最大正壓值與最大負壓值。
2.0.19 匯合流量 confluent flow
各層用水器具的排水在排水立管中匯合所形成的流量。其中，在系統最低排水層的下一層測得的匯合流量定義為系統最大匯合流量qsmax，在系統最底層測得的匯合流量定義為系統最小匯合流量qsmin。
2.0.20 排水系統立管內最大壓力 maximum pressure rate in vertical pipe of the drainage system
排水系統立管內，壓力測試中全測點的最大值。
2.0.21 排水系統立管內最小壓力 minimum pressure rate in vertical pipe of the drainage system
排水系統立管內，壓力測試中全測點的最小值。
2.0.22 排水系統內流量-壓力變化曲線 change curve graph of flow rate-pressure in drainage system
排水系統立管內不同的排水流量與排水系統內最大壓力、最小壓力之間的變化曲線。
3 排水測試裝置
4 測試方法
5 判定標準
5.0.1 排水系統內最大壓力判定值應符合下列規定：
1 采用瞬間流量法時，排水系統內最大壓力Psmax不得大于＋300Pa，排水系統內最小壓力Psmin不得小于—300Pa；
2 采用定流量法時，排水系統內最大壓力Psmax不得大于＋400Pa，排水系統內最小壓力Psmin不得小于—400Pa。
5.0.2 當采用定流量法時，應以排水系統內壓力達到最大壓力判定值時的流量數據作為排水系統的排水能力。
附錄A 測 量 筒
A.0.1 測量筒裝置高度(H)與直徑(D)之比應大于2，有效容積不得小于150L。測量筒外側應設泄水口，泄水口上宜接電磁閥控制排水(圖A.0.1)。

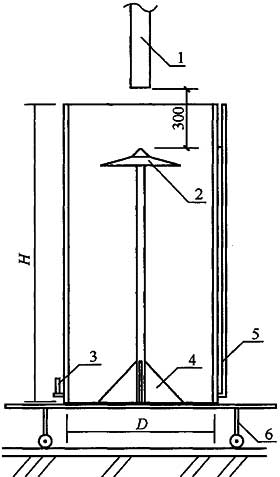

圖A.0.1 測量筒裝置圖
1-排水立管；2-整流圓盤；3-壓力傳感器；4-支撐架；5-玻璃管液位計；6-推車
A.0.2 壓力傳感器的采集周期宜為20ms，應采用平均濾波法對測試數據進行處理(圖A.0.2)，并應按下式計算：
式中：yn——第n次采樣值經濾波后的輸出值；
xn-1——第n—i次采樣值；
N——遞推平均的項數，應為60。

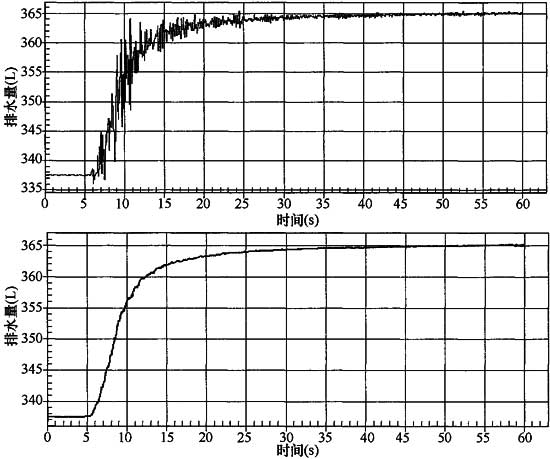

圖A.0.2 濾波前后對比圖
A.0.3 匯合流量應通過測量筒測試得出的壓力值，并應按下式計算：
式中：xi——第i個點所記錄的排水時間；
yi——第i個記錄點所測量出的累計排水量。
附錄B 瞬間流發生器
B.0.1 瞬間流發生器(圖B.0.1)應包括水箱和排水管，瞬間流發生器內應設電動控制自動排水的排水閥。

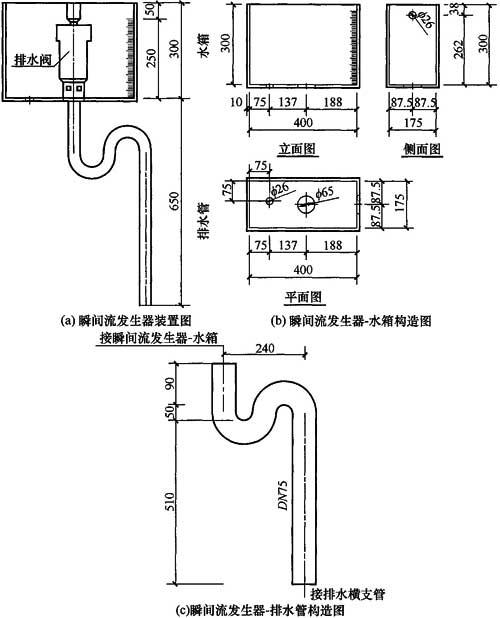

圖B.0.1 瞬間流發生器裝置圖

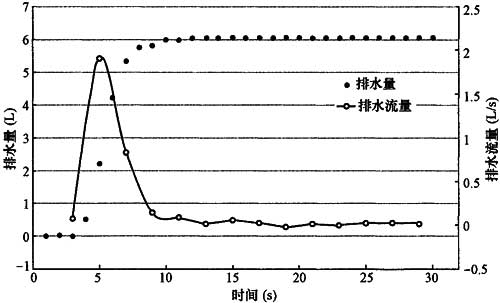

B.0.2 瞬間流發生器特性測試裝置應包括瞬間流發生器和測量筒(圖B.0.2-1)。瞬間流發生器的排水量應為6L，在瞬間流發生器排水5s時，排水流量峰值應為1.8L／s。測試結束后，應繪制瞬間流發生器的排水量、排水流量特性圖(圖B.0.2-2)。

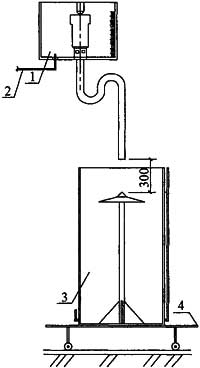

圖B.0.2-1 瞬間流發生器特性測試裝置示意圖
1-瞬間流發生器；2-進水管；3-測量筒；4-推車
圖B.0.2-2 瞬間流發生器的排水量、排水流量特性圖
附錄C 隔斷水箱
C.0.1 隔斷水箱(圖C.0.1)的外形尺寸應為600mm×600mm×700mm，進水管和出水管的管徑均應為100mm。

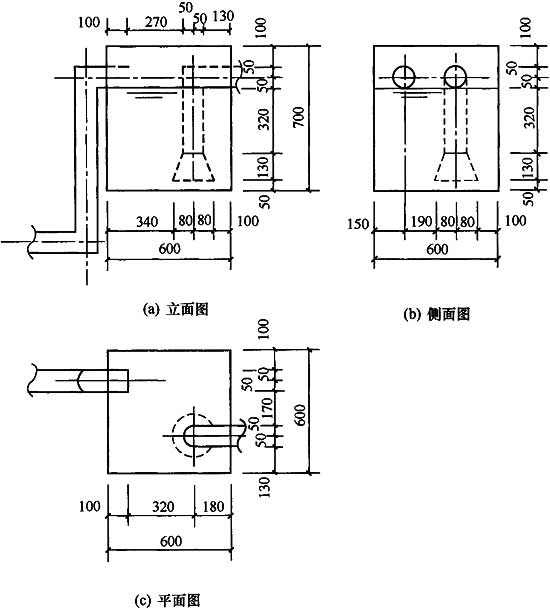

圖C.0.1 隔斷水箱構造圖
附錄D 氣密性試驗

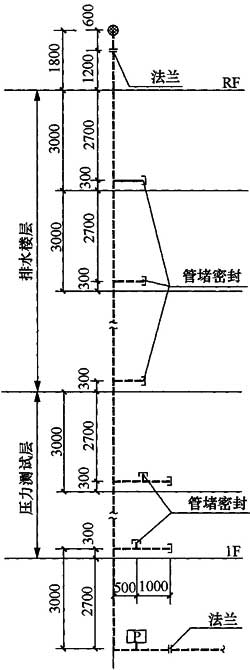

D.0.1 在試驗管段密封后，應采用法蘭、密封墊片對排出管端頭和伸頂通氣管端頭進行密封(圖D.0.1)；墊片應采用鋼質悶板、橡膠墊圈，不得采用純橡膠的密封墊片。
圖D.0.1 氣密性實驗系統連接圖示例
D.0.2 氣密性測試時，應以10000Pa±1000Pa氣壓注入系統，5min內壓降不大于1000Pa應判定為合格。當壓降大于1000Pa時，應采用肥皂水或其他滲漏示蹤劑檢查，并應進行修補，直至合格。
D.0.3 氣密性測試合格后，應將氣密性測試部件卸下，并應采用密封膠帶或法蘭連接密封。
附錄E 檢測報告

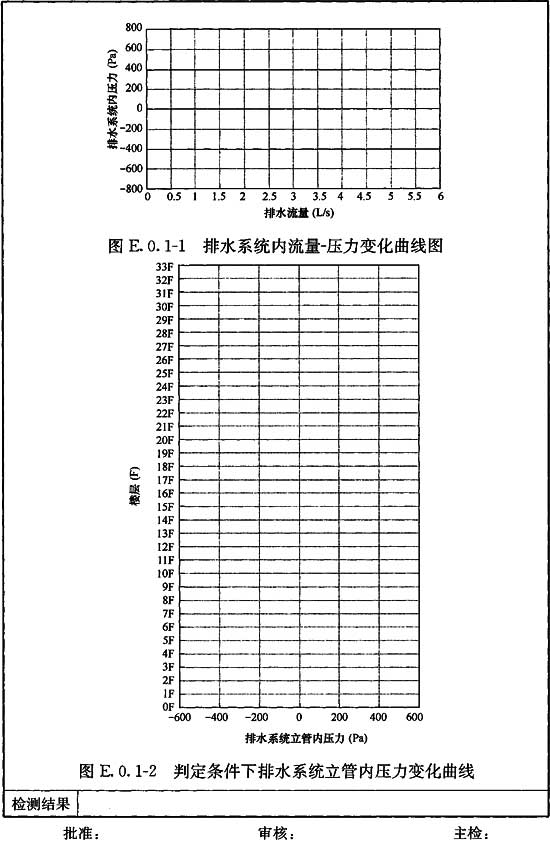

E.0.1 定流量法測試時，應按表E.0.1的格式填寫測試結果，并應繪制排水系統內流量-壓力變化曲線圖(圖E.0.1-1)及判定條件下排水系統內立管壓力變化曲線(E.0.1-2)。

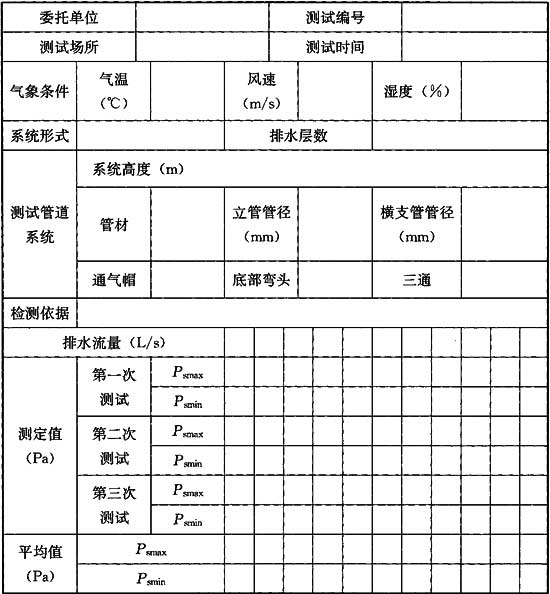

表E.0.1 定流量法測試結果記錄表

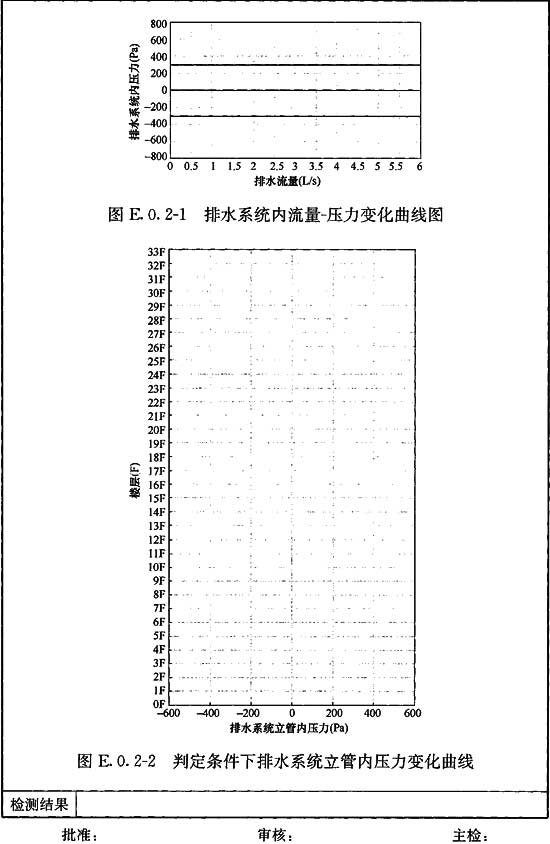

E.0.2 瞬間流量法測試時，應按表E.0.2的格式填寫測試結果，并應繪制排水系統內流量-壓力變化曲線圖(圖E.0.2-1)及判定條件下排水系統立管內壓力變化曲線(E.0.2-2)。

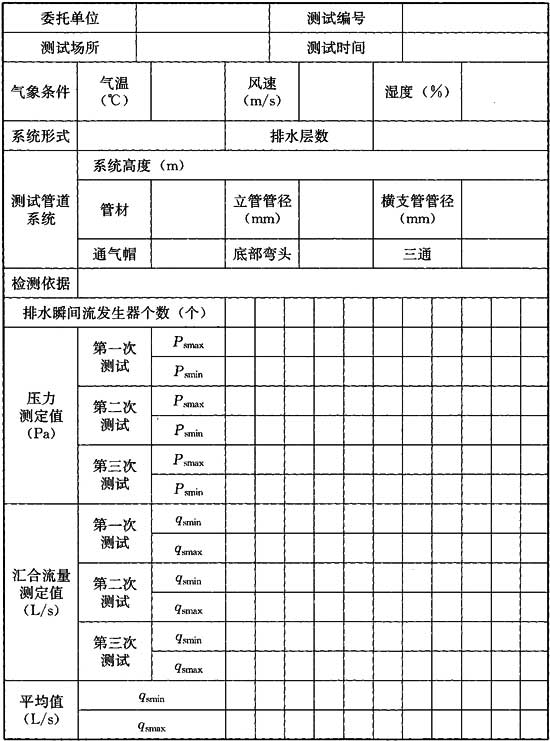

表E.0.2 瞬間流量法測試結果記錄表
