（免費下載）JGJ/T 440-2018 住宅新風系統技術標準
前言
批準部門：中華人民共和國住房和城鄉建設部
施行日期：2019年5月1日
中華人民共和國住房和城鄉建設部公告
2018年 第323號
住房城鄉建設部關于發布行業標準《住宅新風系統技術標準》的公告
現批準《住宅新風系統技術標準》為行業標準，編號為JGJ／T 440-2018，自2019年5月1日起實施。
本標準在住房城鄉建設部門戶網站（www．mohurd．gov．cn）公開，并由住房城鄉建設部標準定額研究所組織中國建筑工業出版社出版發行。
中華人民共和國住房和城鄉建設部
2018年12月18日
前言
根據住房和城鄉建設部《關于印發<2015年工程建設標準規范制訂、修訂計劃>的通知》（建標[2014] 189號）的要求，標準編制組經廣泛調查研究，認真總結實踐經驗，參考有關國際標準和國外先進標準，并在廣泛征求意見的基礎上，編制了本標準。
本標準的主要技術內容是：1總則；2術語；3基本規定；4設計；5設備材料；6施工安裝；7檢驗、調試及驗收；8運行維護。
本標準由住房和城鄉建設部負責管理，由中國建筑科學研究院負責具體技術內容的解釋。執行過程中如有意見或建議，請寄送中國建筑科學研究院有限公司（地址：北京市北三環東路30號，郵政編碼：100013）。
主編單位：中國建筑科學研究院有限公司
福建省建筑科學研究院
參編單位：住房和城鄉建設部科技與產業化發展中心
北京市建筑設計研究院有限公司
上海市建筑科學研究院（集團）有限公司
中國科學院過程工程研究所
西南交通大學
東莞市萬科建筑技術研究有限公司
建研科技股份有限公司
安徽賓肯電氣股份有限公司
深圳澤風凈化設備有限公司
珠海格力電器股份有限公司
上海凈養環保科技有限公司
大金（中國）投資有限公司上海分公司
丹東天皓凈化材料有限公司
陜西航天建筑工程有限公司
天津津貝爾建筑工程試驗檢測技術有限公司
北京朗適新風技術有限公司
福建亞倫電子電器科技有限公司
北京環都人工環境科技有限公司
北京優盾環境工程有限公司
青島海爾空調電子有限公司
南京天加空調設備有限公司
青島海信日立空調系統有限公司
深圳海頓凈化技術有限公司
深圳市諾美佳環境科技有限公司
江蘇中科睿賽污染控制工程有限公司
濟南大陸機電股份有限公司
浙江星月電器有限公司
北京市天銀地?zé)衢_發有限責任公司
北京亞都環?？萍加邢薰?br/>佛山市順德區意艾蒲電器有限公司
浙江曼瑞德環境技術股份有限公司
江西云吉科技有限公司
臺州市普瑞泰環境設備科技有限公司
主要起草人：楊英霞 胡達明 王智超 劉珊珊 曾若浪 李景廣 岳仁亮 袁艷平 時宇 吳廣彬 王飛 張國慶 劉煜 李力群 鐘鳴 徐昭煒 邢春雙 王鴻剛 徐杰 趙連如 趙壁 徐國慶 覃兆勇 國德防 吳小泉 徐秋生 梁世歡 張渙之 林景祥 孫超 李岳山 關云峰 劉東方 李永革 徐領青 陶勇春 王光能 王宏磊 鄭仁春
主要審查人：戴自祝 陳超 任俊 楊家驥 劉東 馬曉鈞 錢華 金繼宗 武海斌 李安桂 侯鴻章
1 總 則
1.0.1 為統一住宅新風系統工程技術要求，保證工程質量，改善住宅的室內空氣質量，制定本標準。
1.0.2 本標準適用于新建住宅和既有住宅的新風系統的設計、施工、驗收和運行維護。
1.0.3 住宅新風系統的設計、施工、驗收和運行維護，除應符合本標準的規定外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 新風 outdoor air
引入室內的室外空氣。
2.0.2 排風 exhaust air
室內排至室外的空氣。
2.0.3 新風系統 outdoor air system
由風機、凈化等處理設備、風管及其部件組成，將新風送入室內，并將室內空氣排至室外的通風系統。
2.0.4 無管道新風系統 ductless outdoor air system
與通風器相連接的室內側送（排）風口不需要連接風管，直接向室內送（排）風的新風系統。
2.0.5 集中式新風系統 centralized outdoor air system
集中設置風機及凈化等處理設備，新風經集中處理后由送風管道送入多個住戶室內的新風系統。
2.0.6 分戶式新風系統 household outdoor air system
每個住戶單獨設置的新風系統。
2.0.7 單向流新風系統 uniflow outdoor air system
僅新風經送風機送入室內或僅排風經排風機排至室外的單一流向的新風系統。
2.0.8 雙向流新風系統 bidirectional flow outdoor air system
新風經送風機送入室內的同時，排風經排風機排至室外的新風系統。
2.0.9 熱回收新風系統 outdoor air system with heat rccovery
新風和排風同時經過熱交換芯體或新風和排風通過蓄熱體實現熱回收的新風系統。
2.0.10 居住面積 habitable area
除廚房和衛生間之外的其他功能房間的使用面積的總和。
3 基本規定
3.0.1 當符合下列條件之一時，住宅應設置新風系統：
1 住宅自然通風無法滿足通風換氣要求；
2 室外污染嚴重；
3 住宅不具備自然通風條件。
3.0.2 新風系統應根據當?shù)貧夂驐l件、節能要求、建筑設計、戶型及用戶需求、設備價格、后期的運行維護等選擇系統類型。
3.0.3 新風系統的排風系統應滿足新風量的要求。當采用機械排風、機械送風的系統形式時，排風量應為新風量的80％～90％。
3.0.4 新風系統應根據室外環境對新風進行過濾處理，宜對新風進行加熱、殺菌等處理。
3.0.5 新風系統宜采取設計與施工一體化模式。
3.0.6 新風系統的系統設計及采用的設備、材料等應符合現行國家標準《建筑設計防火規范》GB 50016的有關規定。
3.0.7 當技術經濟合理時，應采用熱回收新風系統。
4 設 計
5 設備材料
6 施工安裝
7 檢驗、調試及驗收
8 運行維護
8.0.1 新風系統應根據系統形式、設備材料供應模式、物業管理模式等選擇運行維護方式。
8.0.2 新風系應制定相關的運行維護制度或手冊。
8.0.3 新風系統集中管理時應按現行國家標準《空調通風系統運行管理規范》GB 50365的相關規定執行。
8.0.4 運行維護應包括日常維護保養和定期維護保養。
8.0.5 日常維護保養應符合下列規定：
1 通風器外觀應清潔，電氣線路應完好；
2 風量調節閥應開啟到位，執行器電動、手動應靈敏；
3 送風口、排風口應牢固、清潔，調節風口應調節到位，風口濾網不應堵塞；
4 通風器運轉應正常，控制系統應正常工作。
8.0.6 定期維護保養應符合下列規定：
1 應每3～6個月對風口進行清洗，風口上應無積灰，過濾網中應無粉塵污漬。
2 對設置阻力檢測和報警裝置的過濾器，應根據報警進行清洗或更換；對未設置阻力檢測和報警裝置的過濾器，宜每3～6個月對粗效過濾器進行清洗或更換，宜每3～6個月對靜電過濾器進行清洗。在室外污染嚴重時應縮短清洗或更換時間。
3 熱回收通風器的熱交換芯應每2年進行清潔和維護保養。
4 應每年對通風器的風機葉輪進行清洗，風機葉輪上應無積灰。
5 應每6個月檢查風管的氣密性，風管連接處應無開裂、漏風現象。
6 應每6個月檢查監測控制系統，并應定期保養。
8.0.7 宜每年對新風系統運行效果進行檢驗。檢驗內容應包括室內CO2濃度和PM2.5濃度，檢驗方法可按本標準第7.3.5條或第7.3.6條執行。
8.0.8 當發生傳染病等衛生狀況時，應對新風系統進行清洗和消毒處理。
附錄A 具有凈化功能通風器的PM2.5一次通過凈化效率測試方法
A.0.1 測試應在空氣動力試驗臺上進行，空氣動力試驗臺的風量范圍宜為0m3／h～5000m3／h，風量穩定性應為±3％設定值。
A.0.2 測試用塵源應采用均勻穩定的KCl固態氣溶膠。
A.0.3 通風器新風入口和出口空氣中PM2.5濃度應采用粉塵儀測試，粉塵測試儀的精度應為0.001mg／m3。
A.0.4 試驗條件應符合下列規定：
1 空氣溫度宜為10℃～30℃，相對濕度宜為30％～70％；
2 入口處管道中PM2.5濃度宜控制在0.6mg／m3±0.15mg／m3。
A.0.5 試驗時應按下列步驟進行：
1 開啟通風器和試驗臺風機，調節通風器風量、風壓至正常工作狀態；
2 利用氣溶膠發生器在通風器入口處管道中發生滿足試驗濃度要求的顆粒物；
3 待發塵穩定后，在入口處管道采樣處和出口處管道采樣處分別用粉塵儀進行測試，取至少6次測試的平均值作為上游濃度值或下游濃度值。
A.0.6 通風器PM2.5一次通過凈化效率應按下式計算：
式中：Ev——通風器PM2.5一次通過凈化效率；
C1——入口管道采樣處PM2.5的平均質量濃度(mg／m3)；
C2——出口管道采樣處PM2.5的平均質量濃度(mg／m3)。
附錄B 檢查記錄

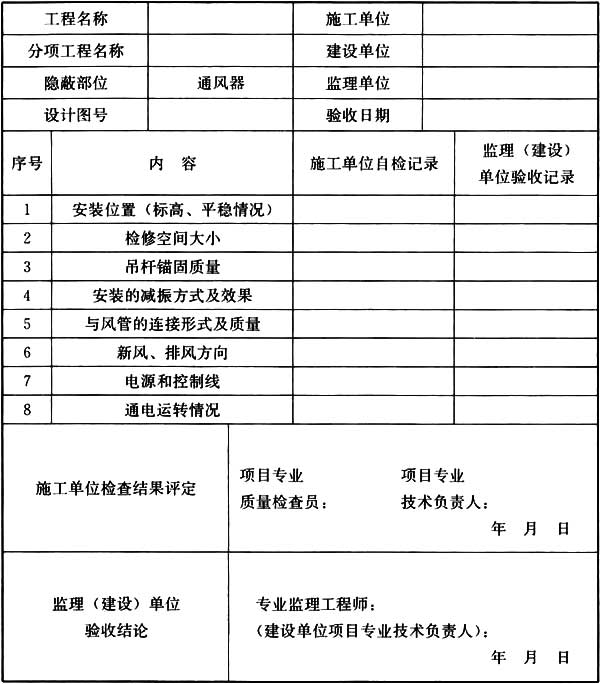

B.0.1 通風器吊裝隱蔽工程檢查驗收記錄應符合表B.0.1 的規定。
表 B.0.1 通風器吊裝隱蔽工程檢查驗收記錄

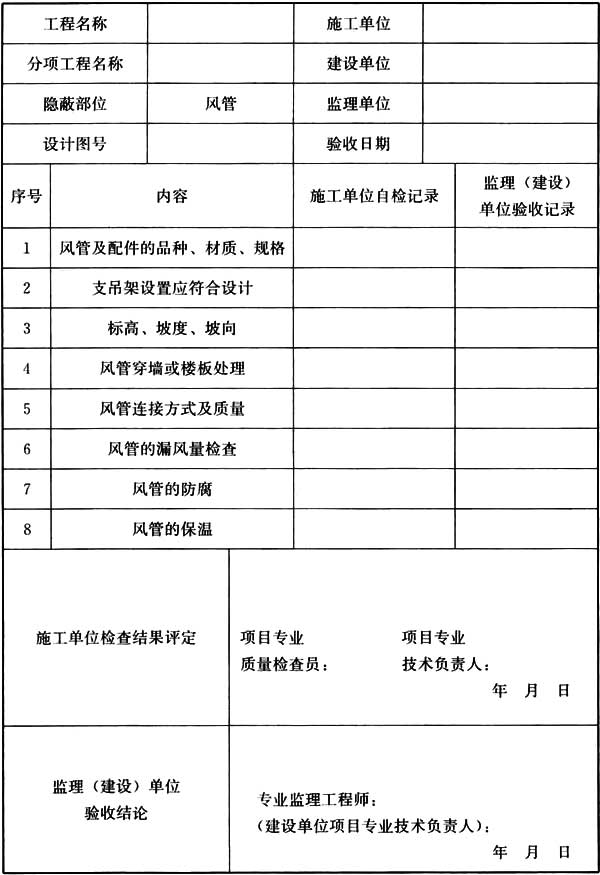

B.0.2 風管隱蔽工程檢查驗收記錄應符合表B.0.2 的規定。
表 B.0.2 風管隱蔽工程檢查驗收記錄

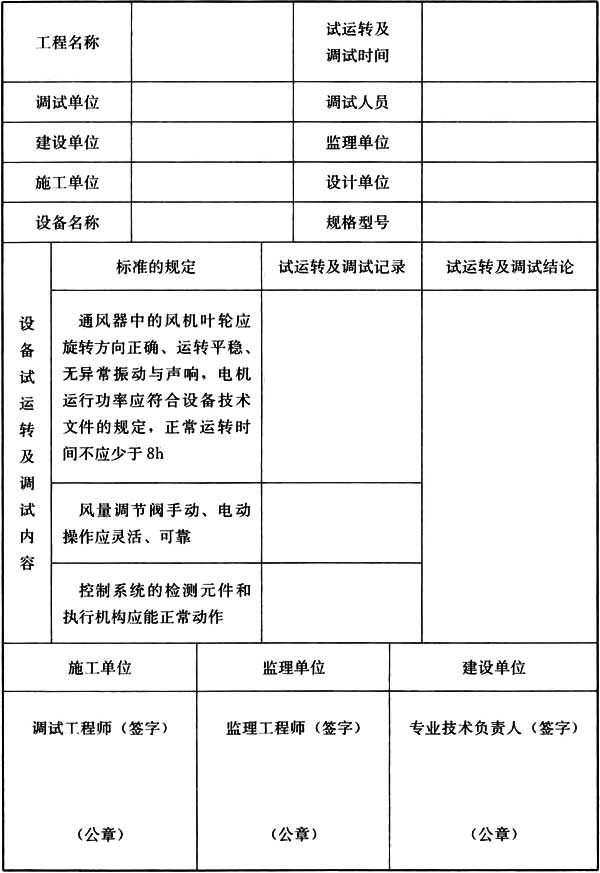

B.0.3 設備試運轉及調試記錄應符合表B.0.3 的規定。
表 B.0.3 設備試運轉及調試記錄

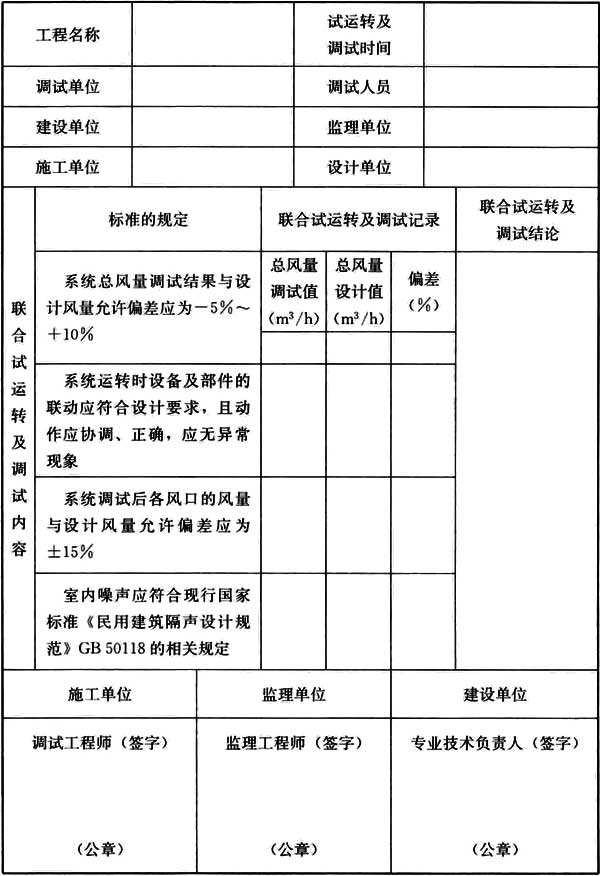

B.0.4 聯合試運轉及調試記錄應符合表B.0.4 的規定。
表 B.0.4 聯合試運轉及調試記錄

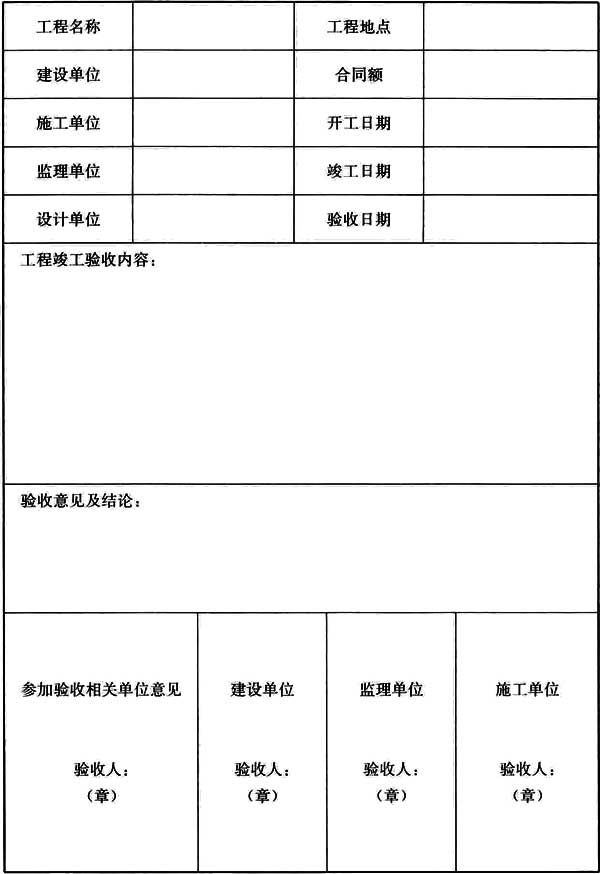

B.0.5 工程竣工驗收報告單應符合表B.0.5 的規定。
表 B.0.5 工程竣工驗收報告單
