1 總則
1.0.1 為使蓄能空調系統在設計、施工、調試、檢測、驗收及運行管理，做到安全可靠、經濟適用、技術先進，確保工程質量，制定本標準。
1.0.2 本標準適用于新建、擴建和改建的工業與民用建筑蓄能空調系統的設計、施工、調試、檢測、驗收及運行管理。
1.0.3 蓄能空調系統的設計、施工、調試、檢測、驗收及運行管理，除應符合本標準外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1 蓄能空調系統 thermal storage air-conditioning system
將冷量或熱量以顯熱或潛熱的形式儲存在某種介質中，并在需要時釋放出冷量或熱量的空調系統。其中，儲存、釋放冷量的系統稱為蓄冷空調系統；儲存、釋放熱量的系統稱為蓄熱空調系統。
2.0.2 載冷劑 coolant
在蓄冷系統中，用以傳遞冷量的中間介質。
2.0.3 蓄能介質 thermal storage medium
在蓄能空調系統中，以顯熱、潛熱形式儲存冷量或熱量的介質。
2.0.4 蓄能方式 the manner of thermal storage
蓄存冷量或熱量的方式。蓄冷方式主要包括水蓄冷、冰盤管型蓄冰（內融冰、外融冰）、封裝式（冰球、冰板式）蓄冰、冰片滑落式蓄冰、冰晶式蓄冰等；蓄熱方式包括水蓄熱、相變材料蓄熱等。
2.0.5 蓄能裝置 thermal storage device
由蓄能設備（如蓄冰槽、蓄冰罐、蓄水槽等）及附屬閥門、配管、傳感器等相關附件組成的蓄存冷量或熱量的裝置。
2.0.6 水蓄能系統 water thermal storage system
利用水的顯熱蓄存冷量或熱量的蓄能空調系統。
2.0.7 冰蓄冷系統 ice thermal storage system
通過制冰方式，主要以冰的相變潛熱蓄存冷量的空調系統。
2.0.8 盤管式蓄冰系統 ice-on-coil system
將金屬、塑料或復合材料盤管浸沒在充滿水的蓄冰槽內，通過載冷劑在盤管內流動使盤管外表面結冰以蓄存冷量的冰蓄冷系統。因融冰方式不同分為外融冰和內融冰。
2.0.9 封裝式蓄冰系統 encapsulated ice system
將封裝蓄冷介質（通常為水）的蓄冷容器密集地放置在蓄冰裝置中，由低溫載冷劑流經蓄冰裝置，使蓄冷容器內的蓄冷介質結冰來蓄存冷量的冰蓄冷系統，封裝式蓄冰系統又稱為冰球、冰板式蓄冰系統。
2.0.10 冰片滑落式蓄冰系統 ice harvesting system
在制冷機的板式蒸發器表面上利用周期性凍冰、融冰過程，將不斷凍結的薄冰片滑落至蓄冰槽內蓄存冷量的蓄冷系統，冰片滑落式蓄冰系統又稱為收冰式、片冰式蓄冰系統。
2.0.11 冰晶式蓄冷系統 ice crystals (slurry) system
將載冷劑冷卻至0℃以下，產生細小而均勻的冰晶，并進入蓄冷槽內蓄存冷量的蓄冷系統。
2.0.12 蓄能-釋能周期 period of charge and discharge
蓄能空調系統完成一個蓄能-釋能循環所需的運行時間。
2.0.13 蓄能率(SR) storage ratio
一個蓄能-釋能周期內蓄能裝置提供的能量與此周期內系統累計負荷之比。
2.0.14 雙工況制冷機 refrigerating unit with dual duty
在空調工況和制冰工況下均能穩定運行的制冷機。
2.0.15 基載負荷 base load
在蓄能-釋能周期內較為恒定部分的空調負荷。
2.0.16 基載制冷機 refrigerating unit for base load
為滿足基載負荷需求而設置的制冷機。
2.0.17 蓄冷（熱）溫度 charge temperature
蓄冷（熱）工況時，進入蓄能裝置的介質溫度稱為蓄冷（熱）溫度。
2.0.18 釋冷（熱）溫度 discharge temperature
釋冷（熱）工況時，蓄能裝置的供冷（熱）溫度稱為釋冷（熱）溫度。
2.0.19 蓄冷速率 instantaneous storage capacity
蓄冷工況時，蓄冷裝置單位時間蓄冷量的大小。
2.0.20 釋冷速率 instantaneous discharge capacity
釋冷工況時，蓄冷裝置單位時間釋冷量的大小。
2.0.21 分時電價 time-of-use electricity price
把每天分為峰、平、谷等不同時段，并按不同電價收取不同時段電費的電力收費政策。也稱為峰谷電價。
2.0.22 電負荷削減量 electrical load cut
采用蓄能系統后空調系統設計電負荷下降的數值。
2.0.23 移峰電量 peak electricity shift
在一定時間內，蓄能空調系統轉移電力高峰或平峰時段的用電量。
2.0.24 低溫送風 cold air distribution
送風溫度不高于10℃的空調送風方式。
2.0.25 運行模式 operating mode
蓄能空調系統某種階段性的運行狀態，如冰蓄冷系統中的制冰模式、蓄冰裝置單獨供冷模式、蓄冰裝置與主機聯合供冷模式等。
2.0.26 控制策略 conlrol strategy
控制和設定制冷機、鍋爐、熱泵、水泵等設備或閥門的運行狀態，以實現某種運行模式或控制目標的方法。
3 設計
4 施工安裝
5 系統的調試、檢測及驗收
6 運行管理
6.0.1 蓄冷（熱）空調系統應經過調試驗收后投入運行。
6.0.2 運行人員應經培訓、考核合格，并應按規定取得相應級別的操作證后持證上崗。運行操作應符合技術文件以及設計文件的規定。
6.0.3 系統全年運行策略應根據冷熱負荷特點、系統特性及電力供應狀況等因素經技術經濟比較確定，并應制定相應的操作標準。在日常運行中，應根據日冷熱負荷變化選擇運行模式。
6.0.4 蓄能空調系統應利用電網低谷時段電力蓄能，并應根據負荷變化情況調整和優化平價時段的運行模式。
6.0.5 蓄能空調系統中在用電低谷時段，應利用基載制冷（熱泵）機組直接供能；在用電高峰時段，宜少開或停止制冷（熱泵）機組的直接供能。
6.0.6 每個供暖空調季應監測和分析設備能效、系統綜合效率、移峰電量、單位供能運行費用等指標，并應據此調整蓄能系統運行策略。
6.0.7 冷熱源設備每個供暖空調季應檢修、保養，提高實際制冷（熱）性能系數(COP)。
6.0.8 水、空氣輸送系統每年應進行檢查和維修。
6.0.9 蓄能裝置維護應符合下列規定：
1 每個供暖空調季應檢查蓄能裝置，內外緊固件應牢固，槽體構架和支撐架應不被腐蝕；
2 每個供暖空調季應檢查蓄能裝置內部管束的結垢和腐蝕情況；
3 每個供暖空調季應檢查、維護高低液位報警裝置；
4 每個供暖空調季應對蓄能裝置水位、冰層厚度、儲冰量傳感器進行校準。
6.0.10 對表冷器、板式換熱器、風機盤管機組、冷卻塔、水過濾器及空氣過濾器，每個供暖空調季應檢查清洗，并應保持良好的工作性能。
6.0.11 蓄冷空調系統的載冷劑應每年進行一次抽樣測試分析，并應根據測試結果制定維護計劃。系統中的載冷劑溶液濃度、緩蝕劑量、pH值和堿度應符合設計要求。
6.0.12 盤管式蓄冰槽無冰時的液位應符合技術文件要求。檢查液位量時，應將冰槽中的冰完全融化，檢查視管中的液位，并應根據需要對冰槽補水或放水。
6.0.13 蓄能裝置和輸送管道絕熱性能每個供暖空調季應檢查和改善，并應符合現行國家標準《設備及管道絕熱效果的測試與評價》GB/T 8174的規定。
6.0.14 冷凍水和冷卻水應符合現行國家標準《工業循環冷卻水處理設計規范》GB/T 50050的規定。
6.0.15 自動控制設備及監測計量?jī)x表每個供暖空調季應維修、校核，應導出歷史記錄數據并妥善保存。
6.0.16 應建立蓄能系統運行管理、維修等規章制度、運行日志和設備技術的檔案。
附錄A 供暖及空調室外逐時計算溫度

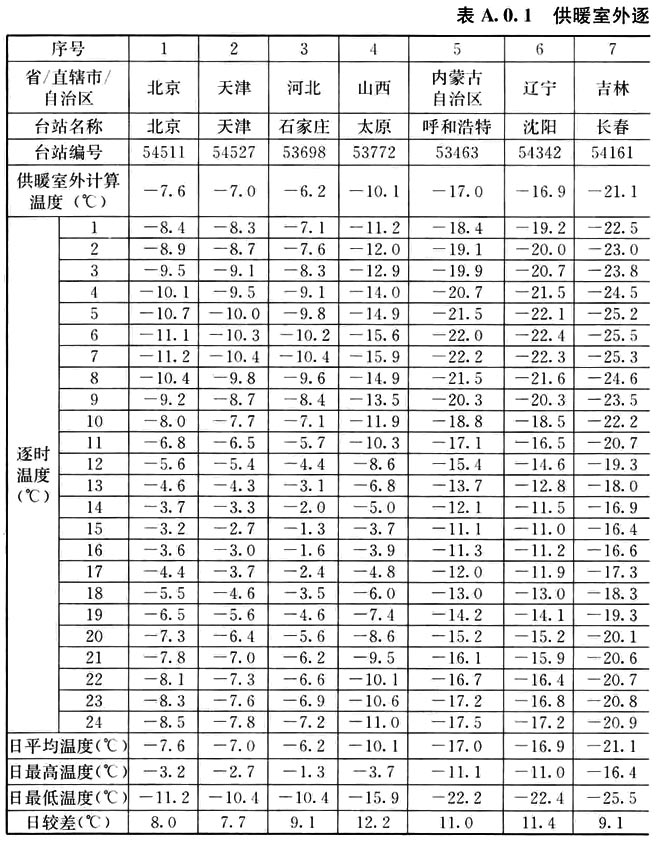

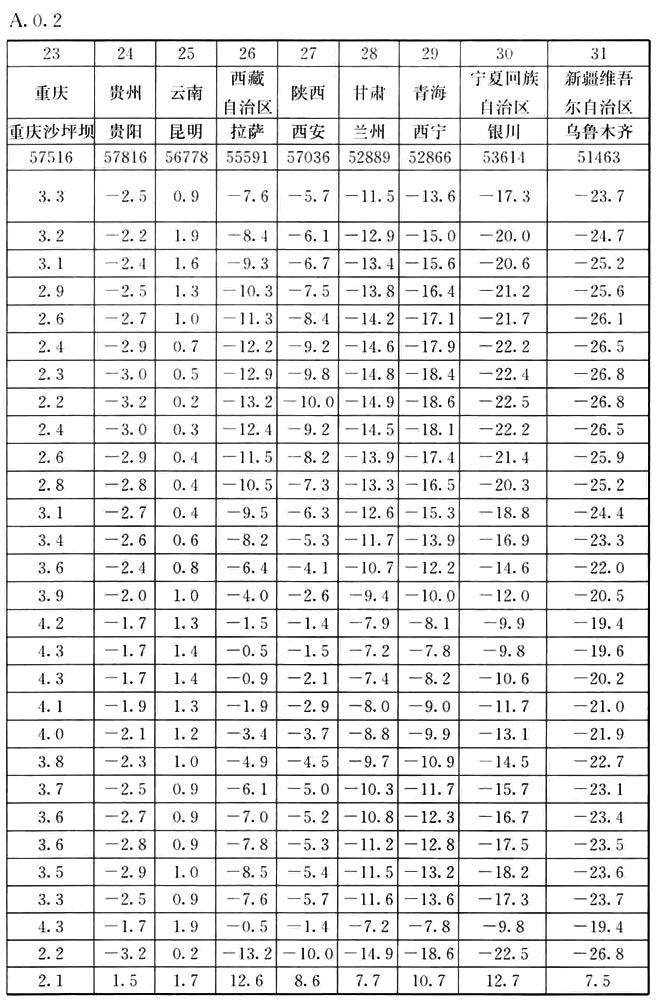

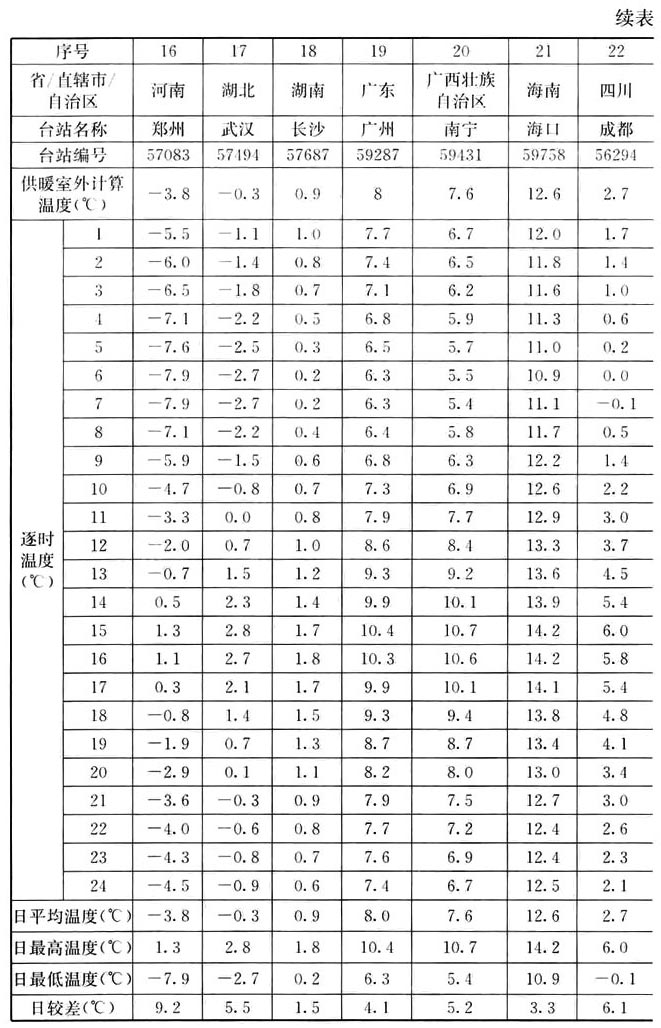

A.0.1 供暖室外逐時計算溫度應按表A.0.1選取。

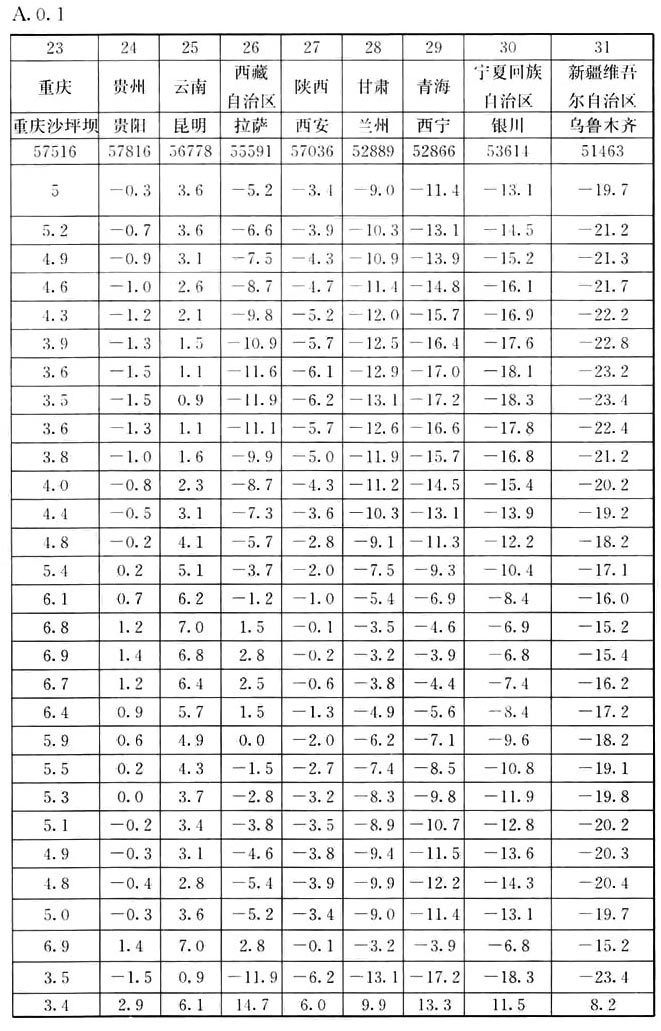

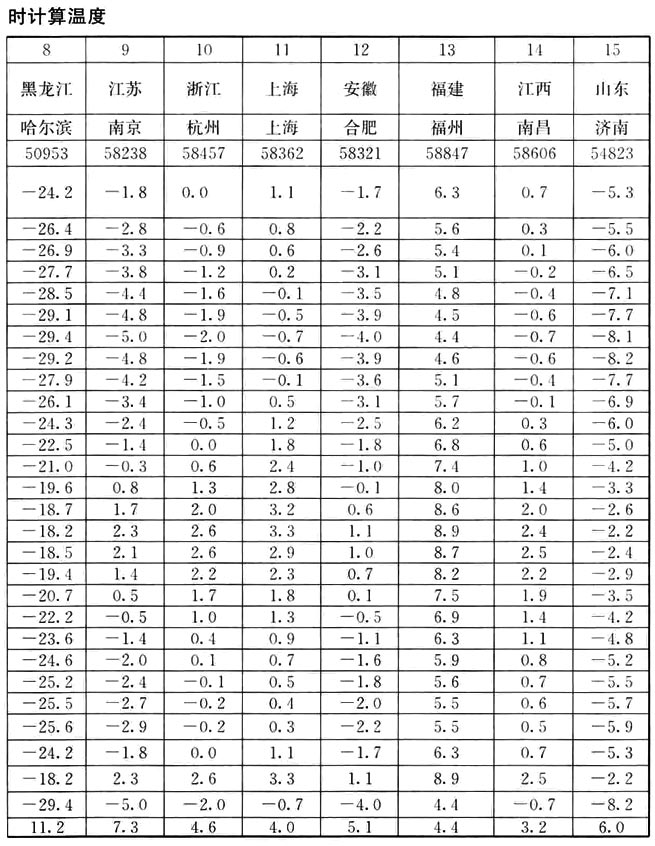

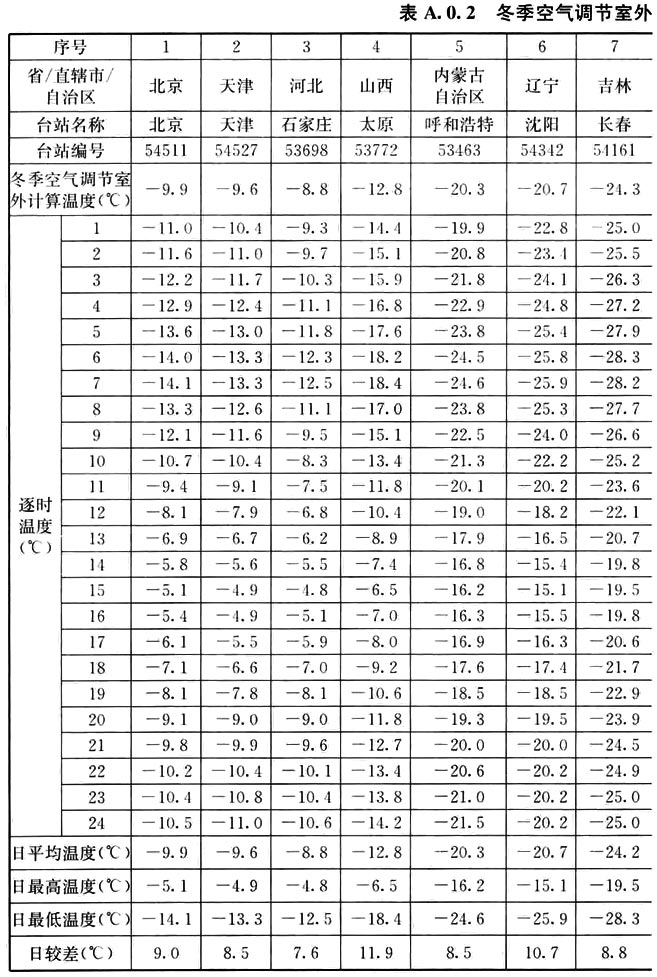

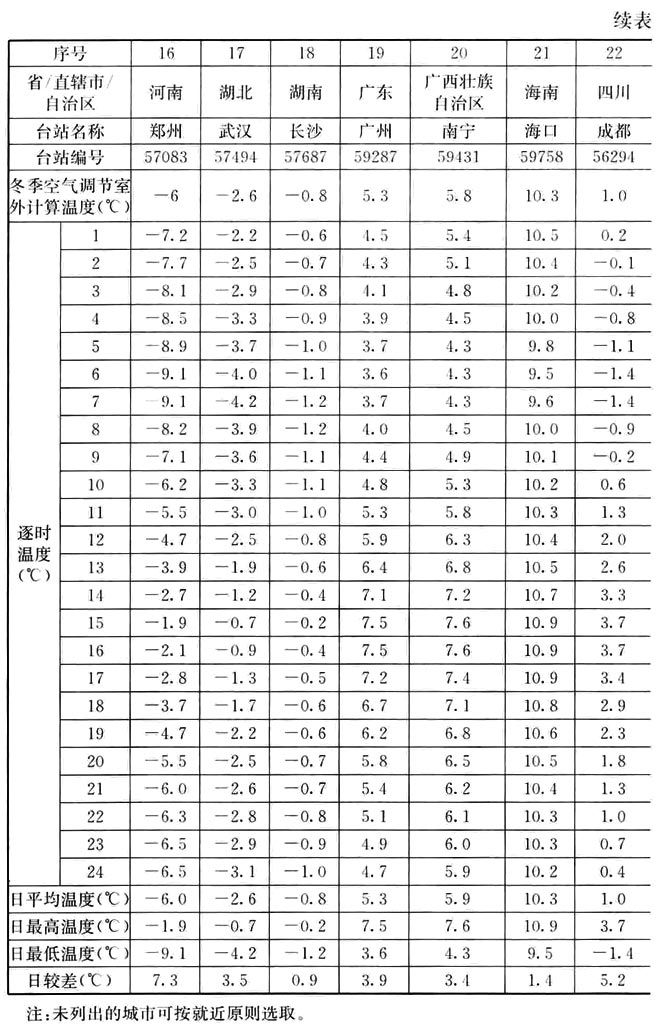

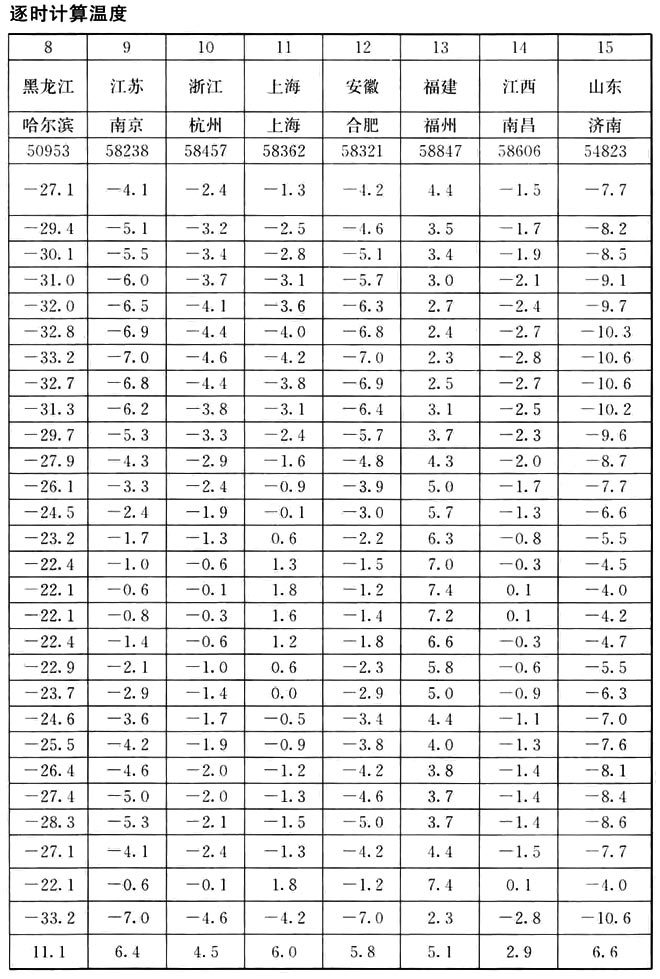

A.0.2 冬季空氣調節室外逐時計算溫度應按表A.0.2選取。
附錄B 乙烯乙二醇、丙烯乙二醇溶液物理性質

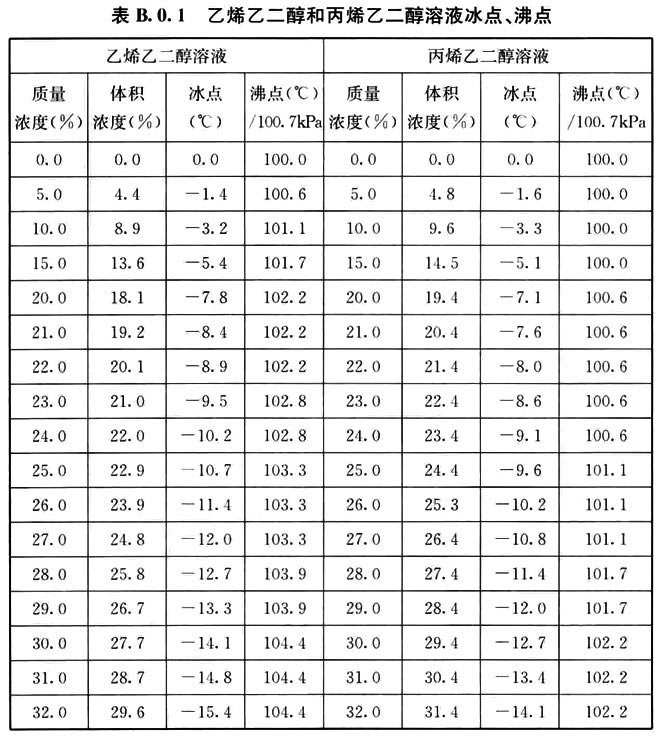

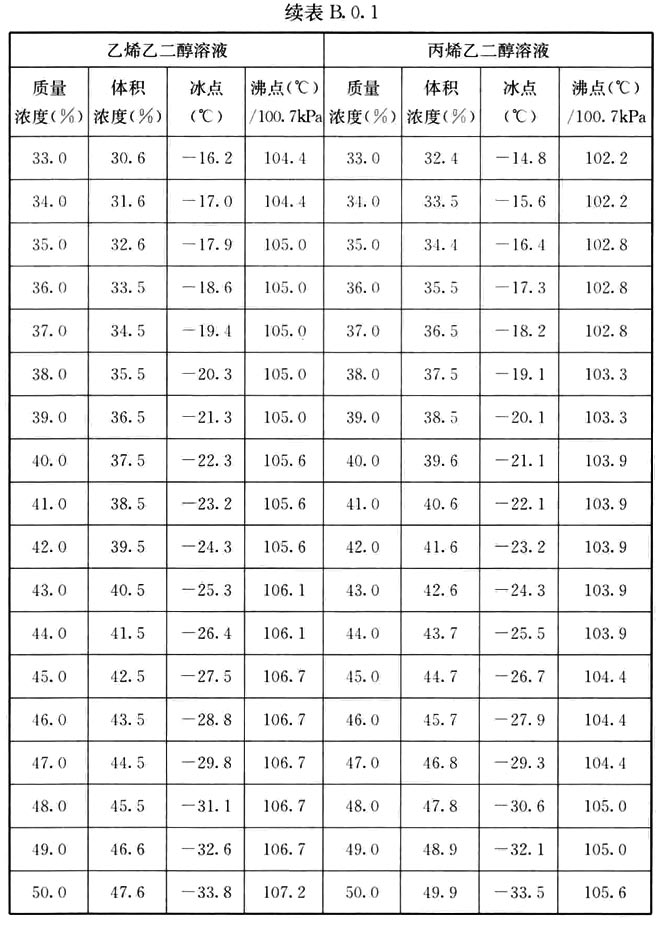

B.0.1 乙烯乙二醇和丙烯乙二醇溶液冰點、沸點應按表B.0.1選取。

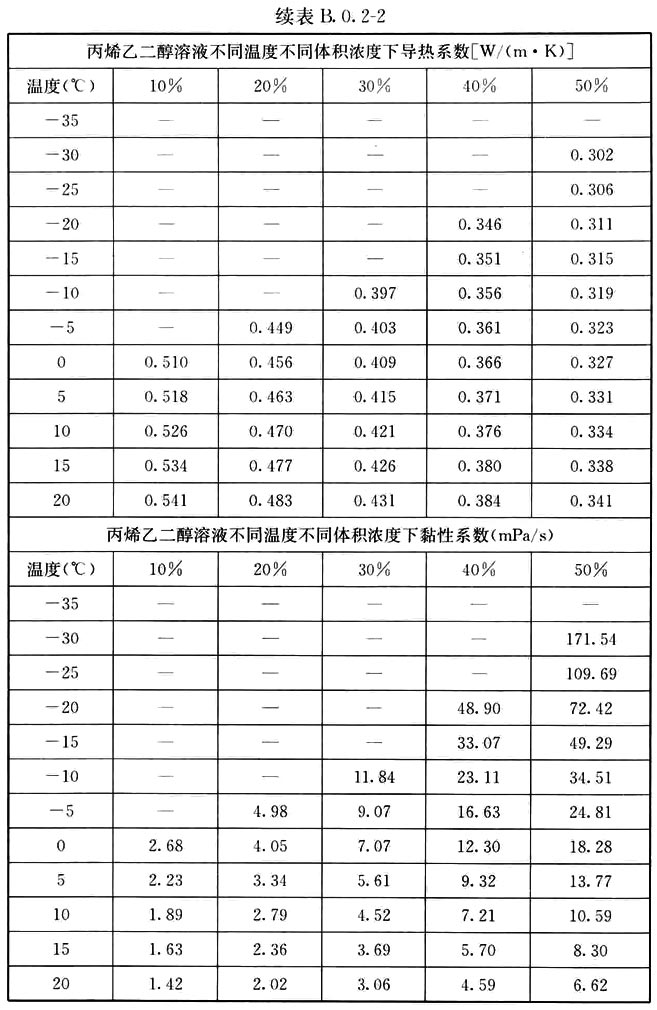

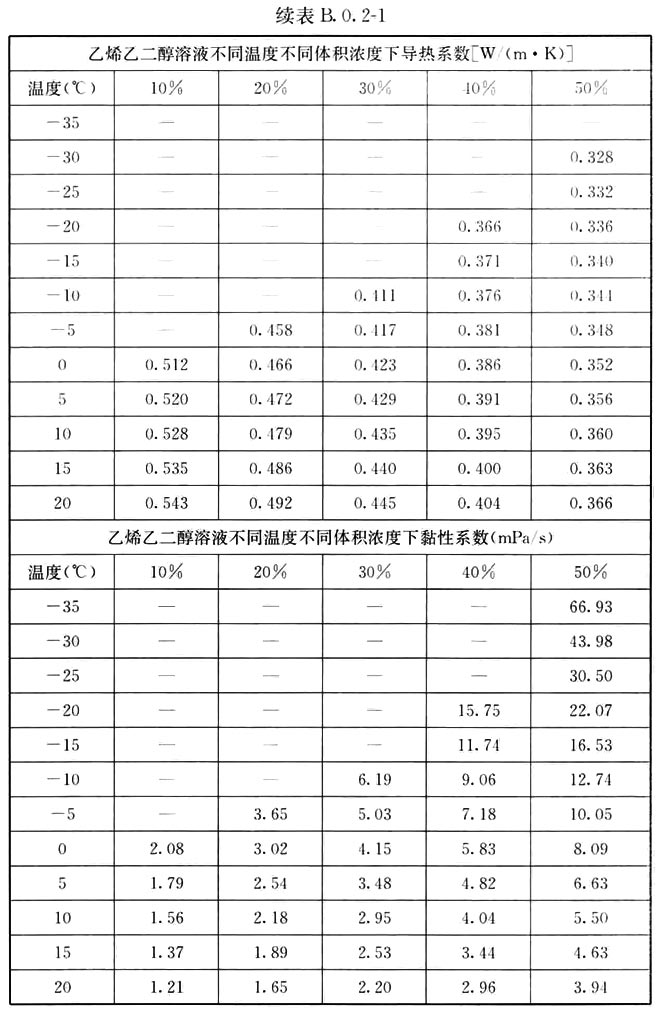

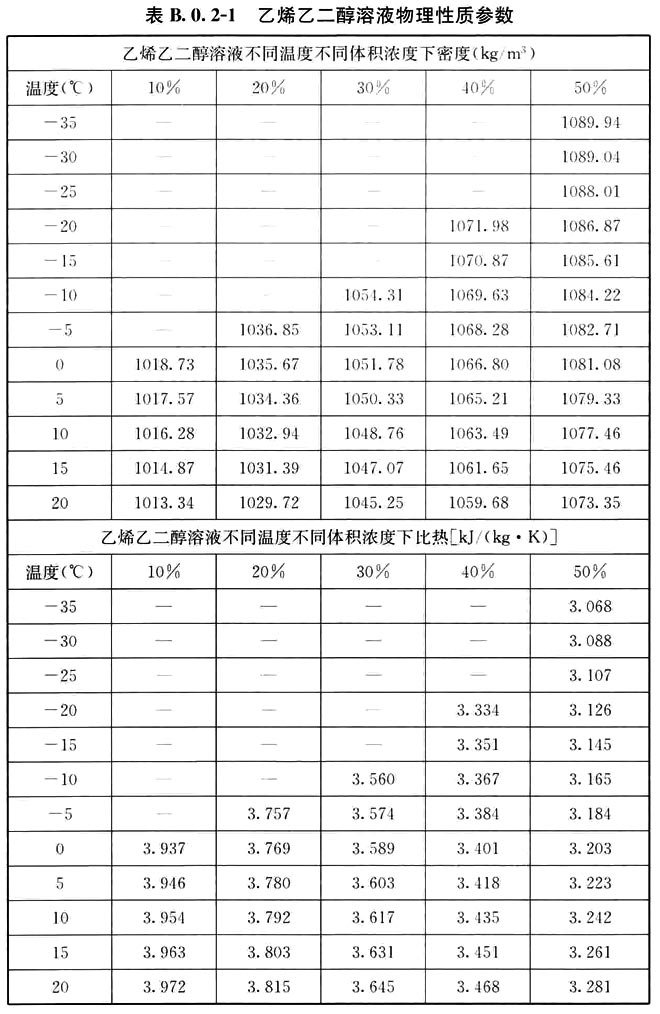

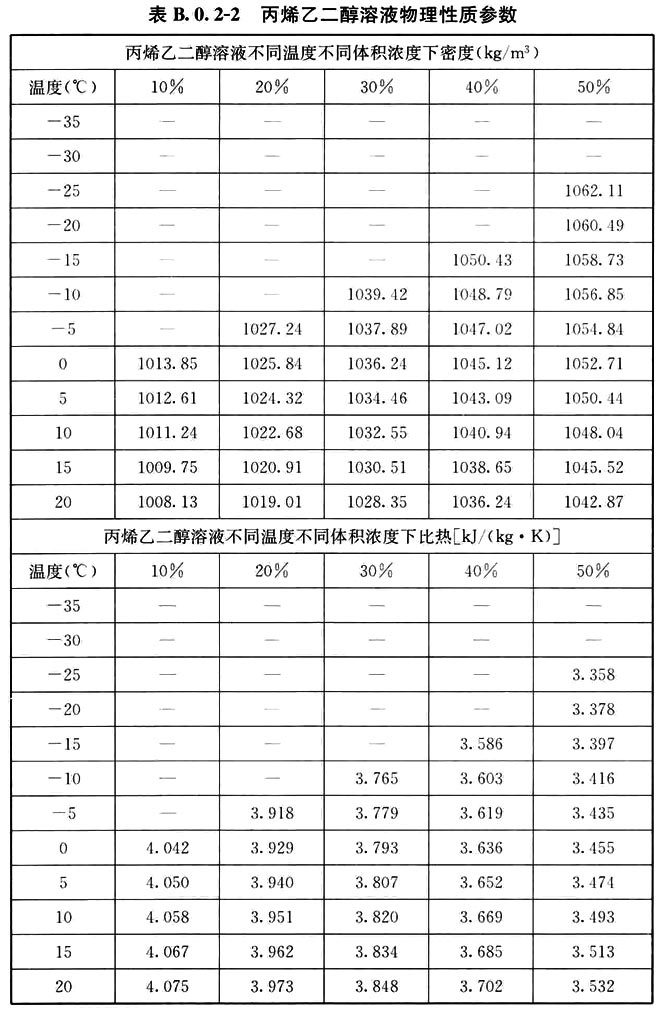

B.0.2 乙烯乙二醇和丙烯乙二醇溶液物理性質參數應按表B.0.2-1、B.0.2-2選取。
附錄C 載冷劑系統的管道流量和沿程阻力修正

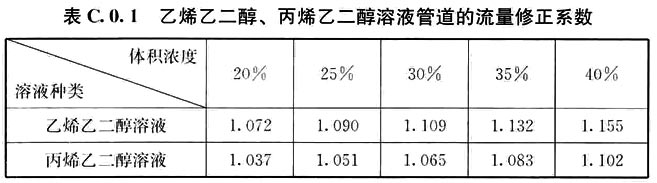

C.0.1 乙烯乙二醇、丙烯乙二醇溶液管道的流量修正系數應按表C.0.1選取。

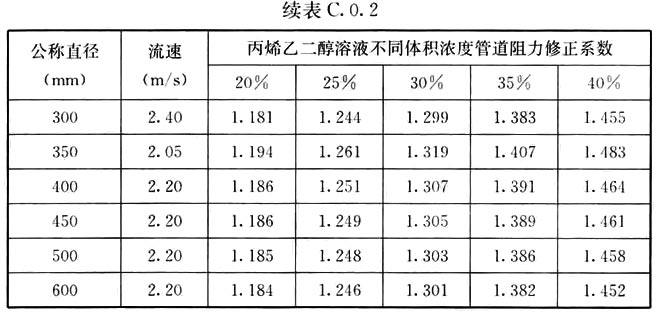

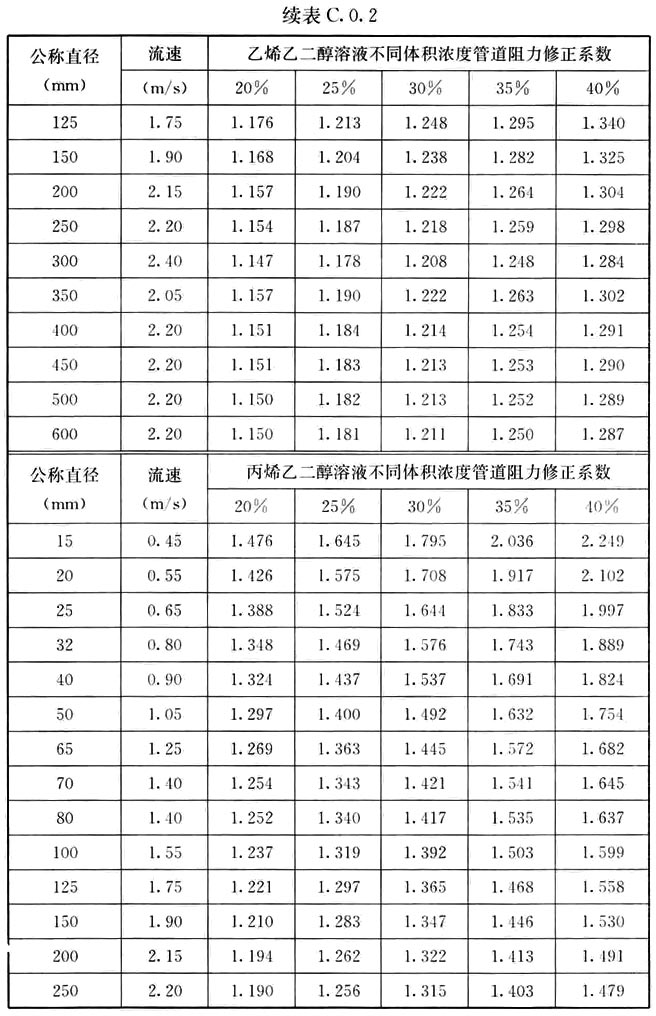

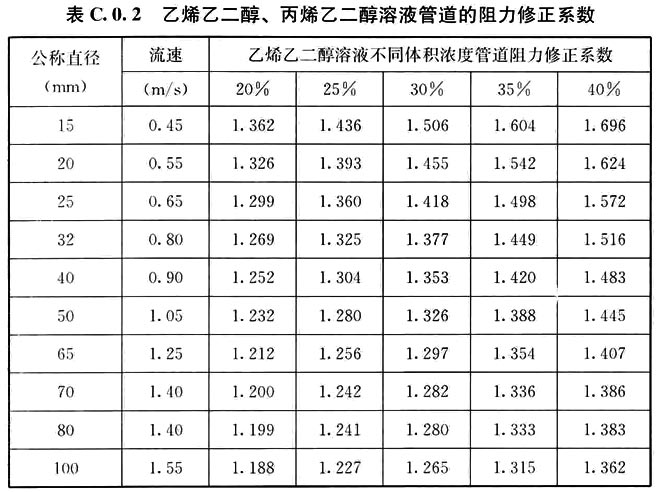

C.0.2 管道的阻力修正系數應按表C.0.2選取。

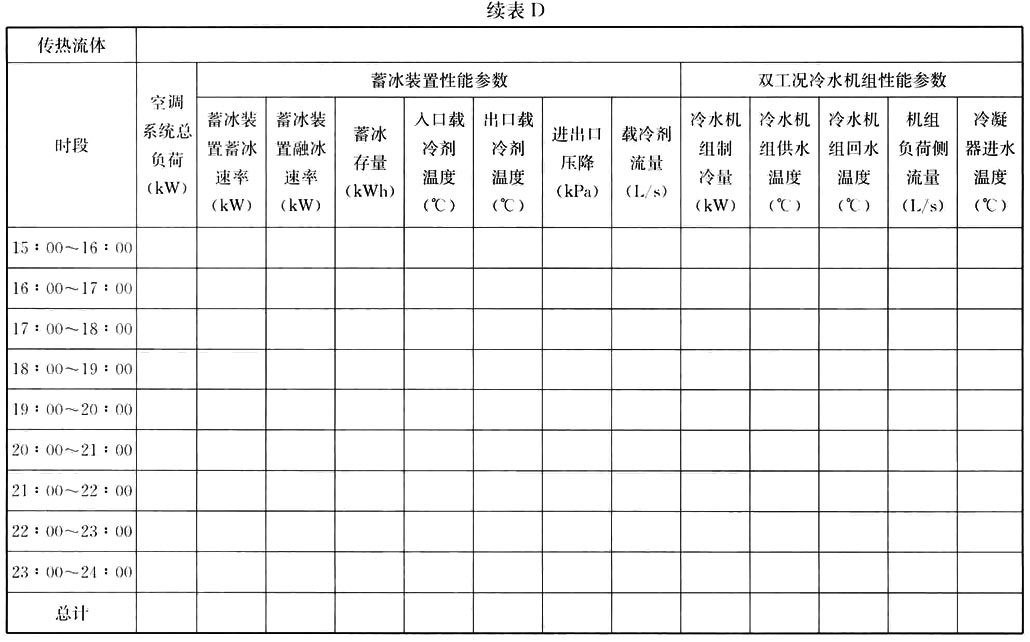

附錄D 蓄冰裝置和制冷機組性能參數

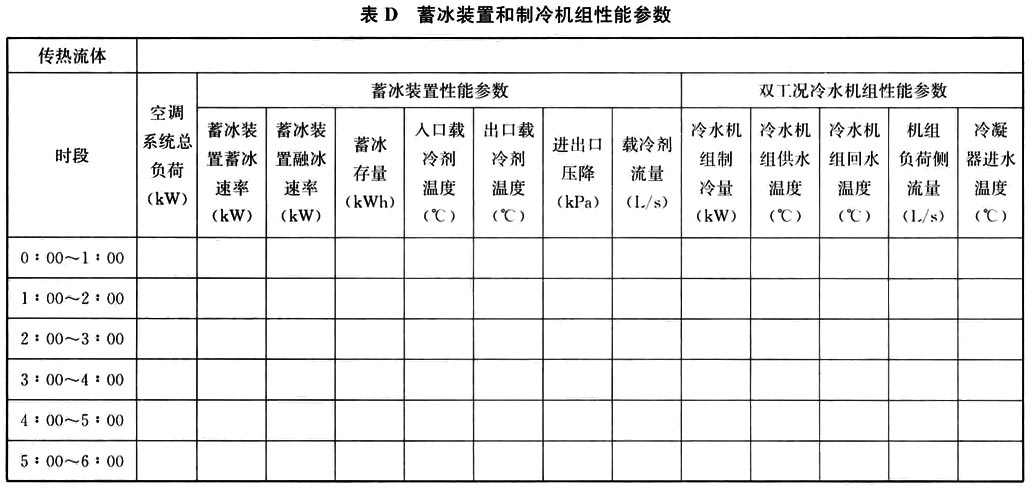

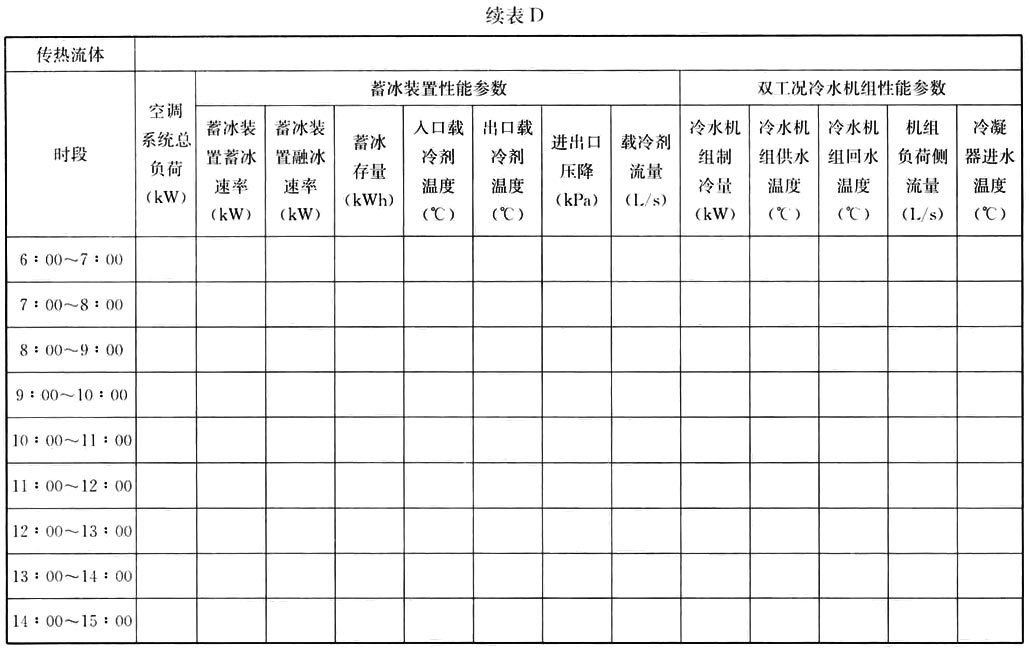

附錄D 蓄冰裝置和制冷機組性能參數
