（免費下載）GB 50211-2014 工業爐砌筑工程施工與驗收規范
[建設標準 - 結構]
發表于：2022-11-12 14:17:56
收藏
前言
（免費下載）GB 50211-2014 工業爐砌筑工程施工與驗收規范
詳情
1 總 則
1.0.1 為了規范工業爐砌筑工程施工與驗收，確保工程質量，制定本規范。
1.0.2 本規范適用于工業爐砌筑工程的施工與驗收，包括工業爐砌筑的共同規定及所列各專業爐砌筑的特殊要求。
1.0.3 工業爐砌筑工程的施工與驗收除應符合本規范外，還應符合國家現行有關標準的規定。
2 術 語
2.0.1 工業爐砌筑 industrial furnace building
指工業爐窯及其附屬設備砌體的施工，主要包括定形、不定形、耐火陶瓷纖維等耐火材料的施工。
2.0.2 砌體 brickwork
用定形、不定形、耐火陶瓷纖維等耐火材料砌筑成的實體。
2.0.3 耐火泥漿 refractory mortar
由粉狀耐火材料和結合劑構成的用于粘接或填充縫隙的混合物。
2.0.4 濕砌 wet masonry，wet building
使用耐火泥漿粘接和填充磚縫的砌筑方法。
2.0.5 干砌 dry masonry，dry building
使用干耐火粉(或墊片)填充磚縫，或直接用耐火磚(或塊)壘砌的砌筑方法。
2.0.6 預砌筑 pre-masonry，pre-building
指正式砌筑前的試砌筑及組合磚的預組裝。
2.0.7 磚縫 brick joint
砌體中磚(或塊)與磚(或塊)之間的縫隙。
2.0.8 水平縫 horizontal joint
水平磚層間的磚縫。
2.0.9 垂直縫 vertical joint
垂直于水平縫的磚縫。
2.0.10 放射縫 radial joint
環狀砌體中的徑向磚縫。
2.0.11 環縫 ring joint
環狀砌體相鄰磚環間的磚縫。
2.0.12 錯縫砌筑 staggered-joint building
磚縫交錯的砌筑方法。
2.0.13 膨脹縫 expansion joint
施工過程中在砌體內或周圍預留的緩沖熱膨脹的間隙。
2.0.14 拱 arch
爐窯砌體中的門或孔洞上方用于承載上部砌體，具有拱高、半徑和跨距等拱形特征的砌體。
2.0.15 拱頂 arch roof
爐窯空間頂部具有拱形特征的砌體。
2.0.16 養護 curing
不定形耐火材料施工后，在規定的環境、溫度、時間條件下，獲得預期性能的過程。
2.0.17 烘爐 furnace heating
工業爐投產前按規定的溫度曲線，對爐體或砌體進行干燥及加熱的過程。
3 基本規定
4 不定形耐火材料
5 耐火陶瓷纖維
6 高爐及其附屬設備
7 焦?fàn)t及干熄焦設備
8 煉鋼爐及相關設備
9 加熱爐、熱處理爐和退火爐
10 閃速爐、艾薩爐、回轉熔煉爐、礦熱電爐、臥式轉爐、固定式精煉爐和回轉式精煉爐
11 鋁電解槽
12 炭素煅燒爐和炭素焙燒爐
13 玻璃窯爐
14 回轉窯、石灰豎窯及其附屬設備
15 隧道窯和輥道窯
16 轉化爐和裂解爐
17 工業鍋爐
17.0.1 本章適用于現場組裝的工業鍋爐。
17.0.2 鍋爐各部位砌體磚縫的厚度應符合表17.0.2規定的數值。

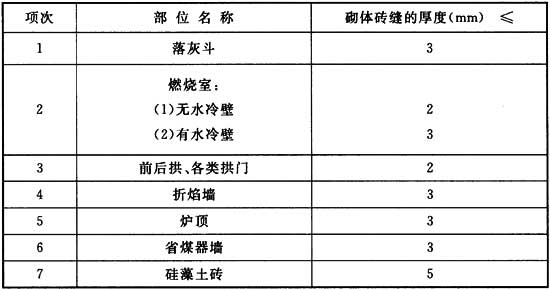

表17.0.2 鍋爐各部位砌體磚縫的厚度
17.0.3 爐墻表面與管子之間間隙的允許偏差應符合表17.0.3規定的數值。

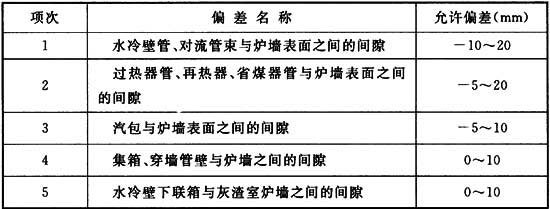

表17.0.3 爐墻表面與管子之間間隙的允許偏差
17.0.4 鍋爐的砌筑應在水壓試驗合格和檢查驗收后進行。所有埋入爐墻內的零件、水管和爐頂?shù)闹А⒌跹b置的安裝質量均應符合設計規定。
17.0.5 爐墻黏土耐火磚砌至設計高度后，應向外墻伸出115mm長的拉固磚。拉固磚在同層內應間斷留設，上、下層應交錯。
17.0.6 爐墻加工磚應使用專用工具加工，加工后磚的長度應大于原磚長的1／3。
17.0.7 當砌筑普通黏土磚外墻時，應準確留設烘爐排氣孔。烘爐完畢后應將排氣孔堵塞。
17.0.8 埋入爐墻內的骨架立柱、橫梁與耐火砌體的接觸面應鋪貼耐火陶瓷纖維毯。
17.0.9 通過砌體的水冷壁集箱和管道以及管道的滑動支座不得固定。
17.0.10 爐墻拉鉤磚的拉鉤應保持水平。拉鉤應按設計放置，不得任意減少其數量。
17.0.11 水冷壁拉鉤處的異形磚不得卡住水冷壁的耳板，并不得影響水冷壁的膨脹。
17.0.12 耐火砌體(含耐火澆注料)中的鍋爐零件和各種管子的周圍應按設計規定留設膨脹縫。
17.0.13 砌體的膨脹縫應均勻平直，縫內應清潔，并應填以直徑大于縫寬的耐火陶瓷纖維繩。爐墻垂直膨脹縫內的耐火陶瓷纖維繩應在砌磚時壓入。
17.0.14 折焰墻的砌筑應符合下列規定：
1 與折焰墻砌筑有關的管子應平整，其間距應符合設計規定。
2 折焰墻與爐墻的銜接部分應留設膨脹縫，其尺寸允許偏差應為0～5mm?？p內應用耐火陶瓷纖維填塞嚴密。
3 帶有固定螺栓孔的異形磚應逐層干排預砌筑。固定螺栓焊接前，應在管子上標明螺栓孔的位置。
17.0.15 耐火澆注料內的鋼筋和其他金屬埋設件表面應清潔，其埋入部分的表面應涂瀝青層。無法涂瀝青的部位可包裹石油瀝青油紙。
17.0.16 耐火涂抹料涂層較厚時，應分層涂抹。待前一層稍干后，才可涂抹次層。耐火涂抹料的表面應平整，不得有裂縫。
17.0.17 敷管爐墻的施工應先將爐墻排管平放，然后逐層澆注耐火澆注料和隔熱澆注料，整體吊裝應待澆注料經養護硬化后進行。
17.0.18 敷管爐墻的施工應符合下列規定：
1 敷管爐墻的管子彎頭處不得布置固定鐵件；
2 敷管爐墻的龜甲網間應連成一體，龜甲網與孔、門等處應連接牢固；
3 敷管爐墻固定鐵件的壓蓋或者螺帽應壓緊，固定鐵件高出隔熱層的距離不應超過15mm。
17.0.19 加工異形磚時，不得削弱主要受力處的強度。在修整吊掛磚的吊孔時，其配合間隙不應超過5mm。
17.0.20 爐頂與爐墻的接縫處應按設計規定施工并密封嚴密。
18 冬期施工
18.0.1 當室外日平均氣溫連續5d低于5℃時，宜進入冬期施工；當室外日平均氣溫連續5d高于5℃時，宜解除冬期施工。
18.0.2 工業爐砌筑工程的冬期施工除應按本章規定執行外，還應符合本規范其他各章的規定。
18.0.3 冬期砌筑工業爐應在采暖環境中進行。
18.0.4 用水泥砂漿砌筑爐外煙道的普通黏土磚時，可采用蓄熱法。
18.0.5 砌筑工業爐時，工作地點和砌體周圍的溫度均不應低于5℃。工業爐砌筑完畢不能隨即烘爐投產時，應采取烘干措施，排盡爐襯內的水分。
18.0.6 耐火磚和預制塊在砌筑前應預熱至0℃以上。
18.0.7 耐火泥漿、耐火可塑料、耐火噴涂料和水泥結合耐火澆注料等施工時的溫度，均不應低于5℃。黏土結合耐火澆注料、水玻璃耐火澆注料、磷酸鹽耐火澆注料施工時的溫度不宜低于10℃。
18.0.8 冬期施工時，耐火泥漿、耐火澆注料的攪拌應在暖棚內進行。運距較遠時，應采取保溫措施。水泥、模板等材料宜事先運入暖棚內存放。
18.0.9 耐火澆注料的攪拌用水應加熱，加熱溫度為：硅酸鹽水泥耐火澆注料的水溫不應超過60℃，鋁酸鹽水泥耐火澆注料的水溫不應超過30℃。水泥不得直接加熱。
18.0.10 耐火澆注料施工過程中不得另加促凝劑。
18.0.11 水泥耐火澆注料的養護可采用蓄熱法或加熱法。硅酸鹽水泥耐火澆注料的加熱溫度不應超過80℃，鋁酸鹽水泥耐火澆注料的加熱溫度不應超過30℃。
18.0.12 黏土、水玻璃和磷酸鹽耐火澆注料的養護應采用干熱法。水玻璃耐火澆注料的加熱溫度不應超過60℃。
18.0.13 噴涂施工時，耐火噴涂料和水應在混合前預熱，噴涂料管、水管及被噴爐(或管)殼應采取保溫措施。
18.0.14 冬期施工時，應做專門的施工記錄，并應符合下列規定：
1 室外空氣溫度、工作地點和砌體周圍的溫度，加熱材料在暖棚內的溫度，不定形耐火材料在攪拌、施工和養護時的溫度，應每隔4h測量一次；
2 全部測量點應編號，并應繪制測溫點布置圖；
3 測量不定形耐火材料溫度時，測溫表放置在料體內的時間不應少于3min。
19 驗收資料
19.0.1 工業爐砌筑完畢，應按本規范進行交工驗收，并應辦理交接手續。
19.0.2 交工驗收時，施工單位應提供下列資料：
1 交工驗收證書；
2 開工、竣工報告；
3 工序交接證明書(其內容應符合本規范第3.2.1條的規定)；
4 材料的質量證明資料：包括各種材料質量證明文件、材料使用變更通知單、試驗室的復檢報告、不定形耐火材料的配制記錄和檢驗報告，以及其他有關工程材料使用和異常情況處理等的文字記錄；
5 檢驗批、分項工程、分部(子分部)工程質量驗收記錄，質量保證資料核查記錄及單位(子單位)工程質量竣工驗收記錄；
6 工程質量問題的處理資料；
7 技術聯系單(含合理化建議)；
8 冬期施工記錄；
9 設計變更資料(含圖紙會審記錄)；
10 竣工圖，簡單的設計變更標注在施工圖上作為竣工圖，重大、復雜的設計變更需重新繪制竣工圖；
11 其他與業主方約定的交工資料。
19.0.3 工業爐內襯砌筑完畢后，應及時組織驗收。
20 烘 爐
20.0.1 工業爐施工驗收合格后，應及時組織烘爐。不能及時烘爐時，應采取相應的保護措施。
20.0.2 工業爐的烘爐應在其生產流程有關的機械和設備聯合試運轉合格后進行。
20.0.3 采用耐火澆注料等不定形耐火材料砌筑的工業爐內襯應按規定養護后，才可進行烘爐。
20.0.4 工業爐投產前，必須烘爐。烘爐前，必須先烘煙囪和煙道。
20.0.5 對于熱風爐附屬熱風管道等工業爐輔助系統的管道內襯，其烘爐可隨工業爐主體的烘爐同時進行，也可根據具體結構分區段進行。
20.0.6 以硅磚為主體的工業爐的烘爐，應確認其主體車間、輔助車間的竣工日期能夠滿足工業爐在規定烘爐期內立即投入生產的條件下才可進行。
20.0.7 工業爐的烘爐制度應根據工業爐的結構和用途、耐火材料的性能和施工季節等情況制訂。
20.0.8 工業爐烘爐制度中的階段性保溫時間及總烘爐時間，應滿足最長烘爐時間的材料的要求。
20.0.9 工業爐內襯的烘爐制度應包括下列內容：熱源及供熱方式、熱源循環流向、溫度檢測系統、溫度控制系統、溫度控制曲線、水分檢測系統、烘爐結束判定基準、操作規程、安全措施、應急預案、與熱態工程配套的內容等。
20.0.10 工業爐烘爐應按烘爐制度進行。烘爐過程中應測定和繪制實際的烘爐曲線。烘爐后需要降溫的工業爐，在烘爐曲線中應注明降溫速度。烘爐時應做詳細的記錄。對發生的不正?，F(xiàn)象應采取相應措施，并應注明其原因。
20.0.11 烘爐期間應觀察護爐鐵件和內襯耐火材料的膨脹以及拱頂?shù)淖兓?，可調節拉桿螺母控制拱頂?shù)纳仙τ诖罂缍裙绊?，其上部?yīng)安設監測標志，跟蹤檢查拱頂?shù)淖兓?br />20.0.12 在工業爐烘爐過程中，當主要設施發生故障而影響其正常升溫時，應立即保溫或停止烘爐。待故障消除后，才可繼續烘爐。
20.0.13 工業爐烘爐過程中所出現的缺陷應經處理后，才可投入正常生產。
20.0.14 全耐火陶瓷纖維內襯的工業爐可直接投入生產。當內襯使用熱硬性粘接劑或表面涂刷有保護性覆蓋層時，投產前應按規定的升溫制度升溫。
20.0.15 常用工業爐的烘爐時間可按本規范附錄B的規定執行。
21 施工安全和環境保護
附錄A 耐火砌體常用的耐火泥漿
附錄A 耐火砌體常用的耐火泥漿

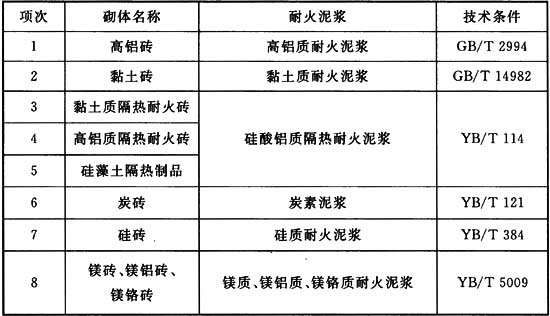

表A 耐火砌體常用的耐火泥漿
附錄B 常用工業爐的烘爐時間
附錄B 常用工業爐的烘爐時間

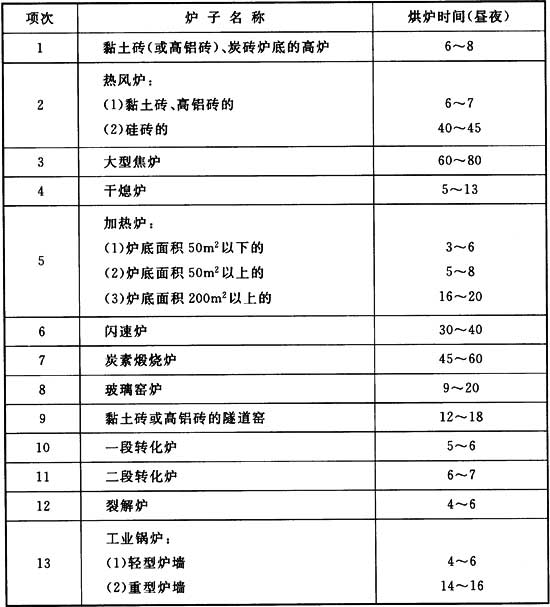

表B 常用工業爐的烘爐時間
注：1 表內所列時間不包括煙囪和煙道的烘烤時間；
2 焦?fàn)t日膨脹率在400℃以下采用0.03％～0.035％，400℃以上采用0.035％～0.04％。
