（免費下載）GB/T 5101-2017 燒結普通磚
1 范圍
1 范圍
本標準規定了燒結普通磚的產品分類、等級、規格、標記、一般要求、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存等。
本標準適用于以黏土、頁巖、煤矸石、粉煤灰、建筑渣土、淤泥（江河湖淤泥）、污泥等為主要原料，經焙燒而成主要用于建筑物承重部位的普通磚（以下簡稱磚）。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 2542 砌墻磚試驗方法
GB 6566 建筑材料放射性核素限量
GB/T 18968 墻體材料術語
JC/T 466 砌墻磚檢驗規則
3 術語和定義
3.1 建筑渣土 construction waste residue
建設工程開挖的適于制磚的廢棄物。
3.2 淤泥 sludge
沉積在江、河、湖底或岸（周）邊的黏土質沉積物。
3.3 污泥 sludge
在水處理過程中產生的半固態或固態物質。
3.4 其他固體廢棄物 other solid wastes
基本性能滿足制磚原材料要求，且不含對人體有害的物質和放射性元素超標的礦山廢渣、工礦企業的固體廢棄物等。
4 產品分類、等級、規格和標記
4.1 產品分類
按主要原料分為黏土磚(N)、頁巖磚(Y)、煤矸石磚(M)、粉煤灰磚(F)、建筑渣土磚(Z)、淤泥磚(U)、污泥磚(W)、固體廢棄物磚(G)。
4.2 等級
磚的強度等級分為五級：MU30、MU25、MU20、MU15、MU10。
4.3 規格
磚的外形為直角六面體，其公稱尺寸為：長240mm、寬115mm、高53mm。配磚規格見附錄A。其他規格尺寸由供需雙方協商確定。
4.4 產品標記
磚的產品標記按產品名稱的英文縮寫、類別、強度等級和標準編號順序編寫。
示例：燒結普通磚，強度等級MU15的黏土磚，其標記為：
FCB N MU15 GB/T 5101
5 一般要求
5 一般要求
采用兩種原材料，摻配比質量大于50％以上的為主要原料；采用3種或3種以上原材料，摻配比質量最大者為主要原材料。污泥摻量達到30％以上的可稱為污泥磚。
6 技術要求
6.1 尺寸偏差

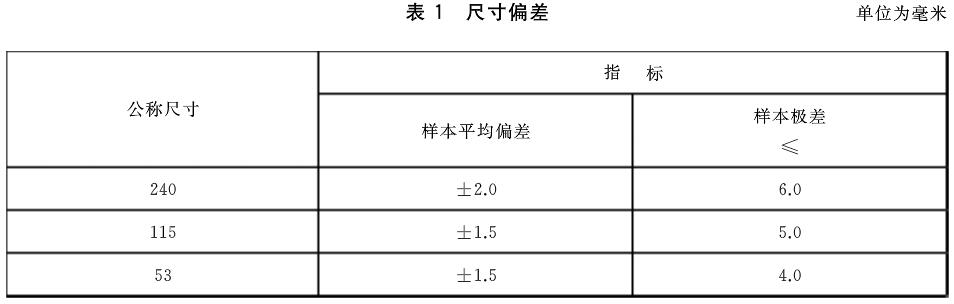

尺寸偏差應符合表1規定。
6.2 外觀質量

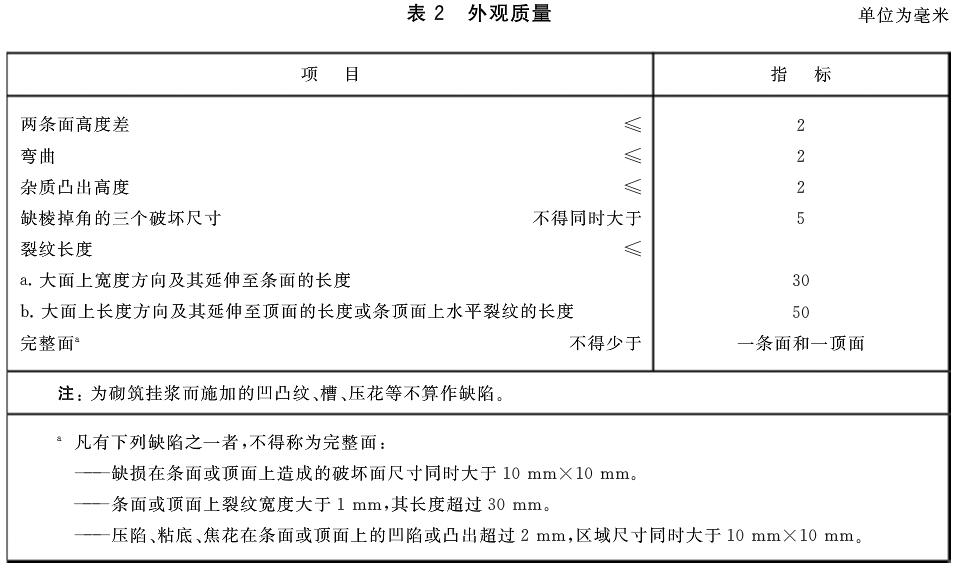

磚的外觀質量應符合表2的規定。
6.3 強度等級

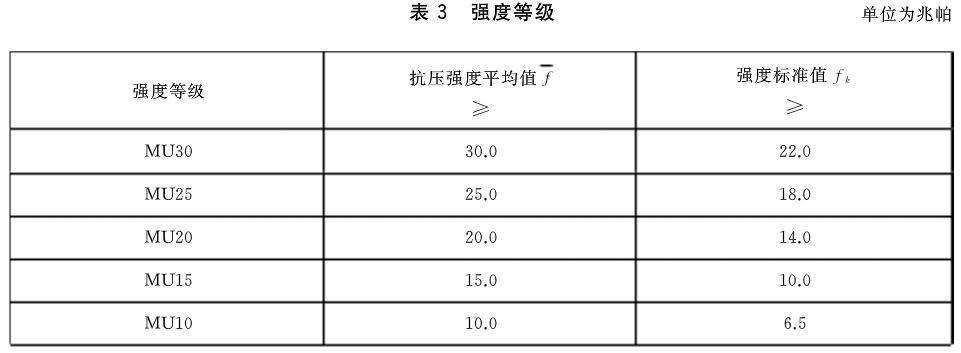

強度等級應符合表3規定。
6.5 泛霜
每塊磚不準許出現嚴重泛霜。
6.6 石灰爆裂
磚的石灰爆裂應符合下列規定：
a) 破壞尺寸大于2mm且小于或等于15mm的爆裂區域，每組磚不得多于15處。其中大于10mm的不得多于7處。
b) 不準許出現最大破壞尺寸大于15mm的爆裂區域。
c) 試驗后抗壓強度損失不得大于5MPa。
6.7 欠火磚、酥磚和螺旋紋磚
產品中不準許有欠火磚、酥磚和螺旋紋磚。
6.8 放射性核素限量
放射性核素限量應符合GB 6566的規定。
6.9 配磚
配磚應符合附錄A的規定。
7 試驗方法
7.1 尺寸偏差
檢驗樣品數為20塊，按GB/T 2542規定的檢驗方法進行。其中每一尺寸測量不足0.5mm按0.5mm計，每一方向尺寸以?xún)蓚€(gè)測量值的算術平均值表示。
樣本平均偏差是20塊試樣同一方向40個測量尺寸的算術平均值減去其公稱尺寸的差值，樣本極差是抽檢的20塊試樣中同一方向40個測量尺寸中最大測量值與最小測量值之差值。
7.2 外觀質量
按GB/T 2542規定的檢驗方法進行。
7.4 凍融試驗
按GB/T 2542規定的試驗方法進行。
7.5 石灰爆裂、泛霜、吸水率和飽和系數
按GB/T 2542規定的試驗方法進行。
7.6 欠火磚、酥磚和螺旋紋磚
按附錄C規定的檢驗方法進行。
7.7 放射性核素限量
按GB 6566規定的試驗方法進行。
8 檢驗規則
8.2 批量
檢驗批的構成原則和批量大小按JC/T 466規定。3.5萬塊～15萬塊為一批，不足3.5萬塊按一批計。
9 標志、包裝、運輸和貯存
9.1 標志
產品出廠時，應提供產品質量合格證。產品質量合格證主要內容包括：生產廠名、產品標記、批量及編號、證書編號、本批產品實測技術性能和生產日期等，并由檢驗員和承檢單位簽章。
9.2 包裝
根據用戶需求按品種和強度等級分別包裝，包裝應牢固，保證運輸時不會搖晃碰壞。
9.3 運輸
產品裝卸時要輕拿輕放，避免碰撞摔打。
9.4 貯存
產品應按品種和強度等級分別整齊堆放，不得混雜。
附錄A 配磚規格及技術要求
A.1 規格
常用配磚規格：175mm×115mm×53mm，其他配磚規格由供需雙方協商確定。
A.2 技術要求
配磚的尺寸偏差、強度由供需雙方協商確定。但抗風化性能、泛霜、石灰爆裂性能、放射性核素限量應符合6.4、6.5、6.6、6.8的規定。外觀質量可參照表2執行。
附錄B 風化區的劃分
B.1 風化區用風化指數進行劃分。
B.2 風化指數是指日氣溫從正溫降至負溫升至正溫的每年平均天數與每年從霜凍之日起至消失霜凍之日止這一期間降雨總量[以毫米計]的平均值的乘積。

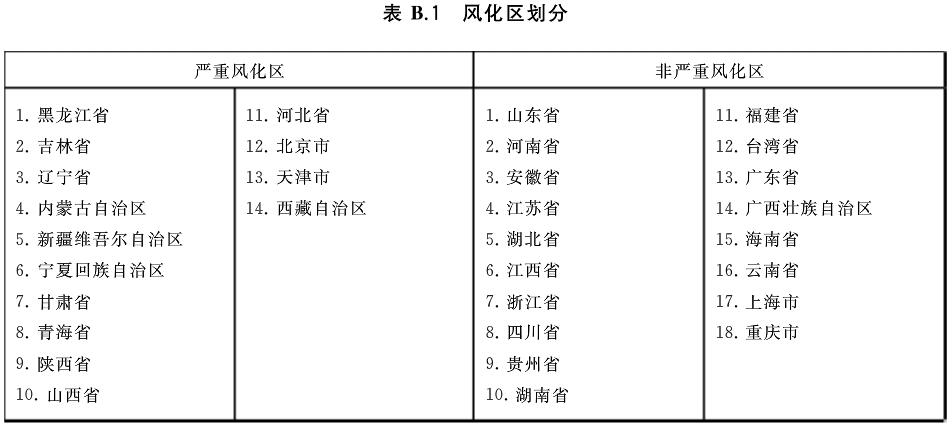

B.3 風化指數大于或等于12700為嚴重風化區，風化指數小于12700為非嚴重風化區。全國風化區劃分見表B.1。
B.4 各地如有可靠數據，也可按計算的風化指數劃分本地區的風化區。
