（免費下載）GB/T 18575-2017 建筑幕墻抗震性能振動臺試驗方法
1 范圍
1 范圍
本標準規定了建筑幕墻抗震性能振動臺試驗方法的術語和定義、試驗要求、試驗程序、試驗數據處理及檢測報告。
本標準適用于采用模擬地震振動臺對建筑幕墻試件進行動力反應的試驗，用以檢查、驗證、評估建筑幕墻的抗震性能。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 21086 建筑幕墻
GB 50011 建筑抗震設計規范
JGJ/T 101 建筑抗震試驗規程
3 術語和定義
3.1 建筑幕墻模擬地震振動臺試驗 earthquake simulation shaking table test for curtain wall
通過振動臺臺面輸入規定的地震記錄波和人工地震波，模擬地震對試體（包括建筑幕墻足尺試件及其安裝用模擬試驗框架）作用的抗震試驗。
3.2 建筑幕墻抗震性能 seismicperformanceof curtain wall
在規定的地震作用下，建筑幕墻抵抗地震作用的性能，通常包括幕墻承載能力、變形能力和破壞模式。
3.3 幕墻層間位移角 storydrift angle of curtain wall
幕墻試件頂部和底部測點的水平位移差與該測點間距之比。
4 試驗要求
5 試驗程序
6 試驗數據處理及檢測報告
6.2 檢測報告
幕墻振動臺抗震性能檢測報告首頁樣式參見附錄B，檢測報告至少應包括下列內容：
a)幕墻試件的名稱、類型、主要尺寸及圖樣（包括模擬試驗框架、幕墻試件的平立剖面、主要節點、型材和密封條的截面、主要受力構件的尺寸以及可開啟部分的開啟方式和五金件的品牌、種類、規格及位置）；
b)面板的品種、厚度、規格和安裝方法，并配相關照片；
c)密封材料的材質和牌號；
d)附件的名稱、材質和配置；
e)點支承玻璃幕墻的拉索預拉力設計值；
f)試驗方法及試驗用主要測量傳感器、儀器設備描述；
g)模擬地震作用，包括臺面輸入地震波等；
h)振動臺臺面、模擬試驗框架及試件的加速度、位移、應變反應時程曲線，幕墻層間位移角等；
i)幕墻試件變化情況，包括面板、連接件和支承構件的變化情況等；
j)注明試驗過程中對幕墻試件所作的修改；
k)檢測單位、檢測日期和檢測人員。
附錄A 地震波選擇方法
A.2 常用實測地震波
幕墻振動臺性能試驗可選用以下實測地震波形對主體結構進行地震反應分析，獲得相應樓層的地震作用：
a)ELCENTRO波（埃爾森特羅地震波），適用于中軟場地；
b)TAFT波（塔夫特地震波），適用于中硬場地；
c)SAN波；
d)EUR波；
e)DUZCE波；
f)天津地震波，適用于軟弱場地；
g)蘭州地震波；
h)灤縣地震波，適用于堅硬場地。

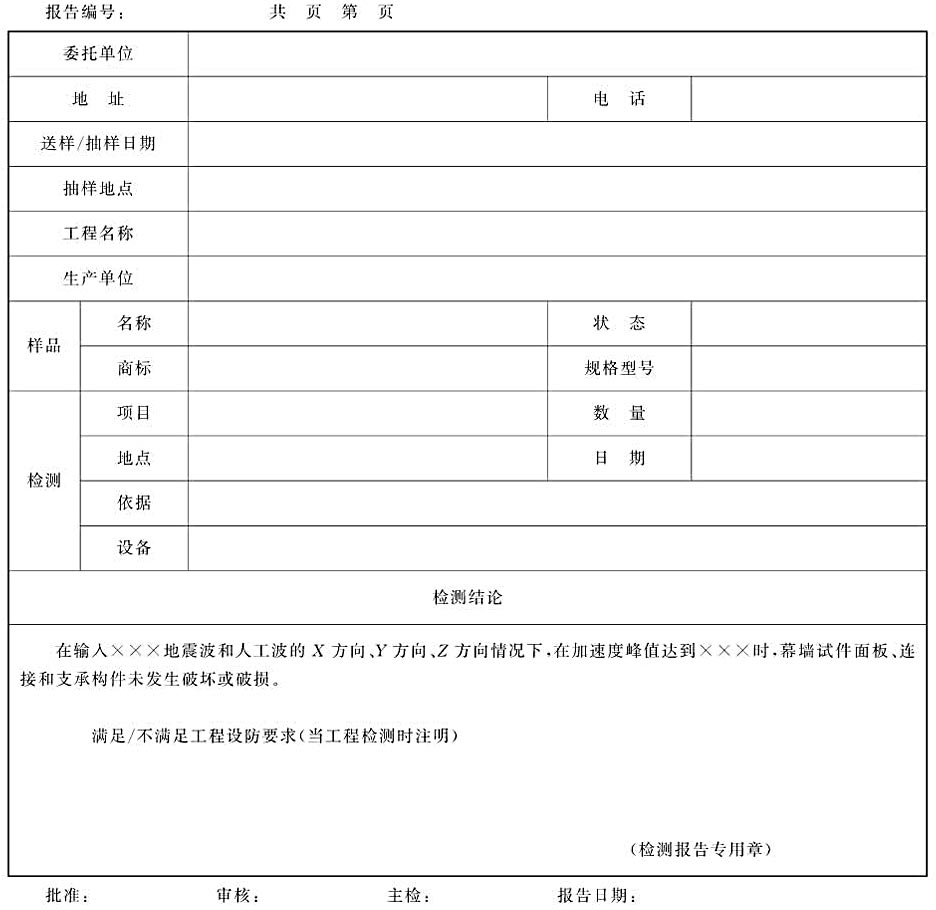

附錄B 幕墻振動臺抗震性能檢測報告首頁樣式
附錄B
（資料性附錄）
幕墻振動臺抗震性能檢測報告首頁樣式
