1 范圍
1 范圍
本標準規定了建筑外門、外窗保溫性能分級及檢測方法。
本標準適用于建筑外門、外窗（包括天窗）傳熱系數和抗結露因子的分級及檢測。有保溫要求的其他類型的建筑門、窗和玻璃可參照?qǐng)?zhí)行。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否使用這些文件的最新版本。凡是不注明日期的引用文件，其最新版本適用于本標準。
GB/T 4132-1996 絕熱材料與相關術語
GB/T 13475 建筑構件穩態熱傳遞性質的測定 標定和防護熱箱法
3 術語和定義
3.1 門窗傳熱系數 door and window thermal transmittance
表征門窗保溫性能的指標。表示在穩定傳熱條件下，外門窗兩側空氣溫差為1K，單位時間內，通過單位面積的傳熱量。
3.2 熱導率 thermal conductance
在穩定傳熱狀態下，通過一定厚度標準板的熱流密度除以標準板兩表面的溫度差。
3.3 抗結露因子 condensation resistance factor
預測門、窗阻抗表面結露能力的指標。是在穩定傳熱狀態下，門、窗熱側表面與室外空氣溫度差和室內、外空氣溫度差的比值。
3.4 總的半球發射率 total hemispherical emissivity
表面的總的半球發射密度與相同溫度黑體的總的半球發射密度之比。
同義詞：輻射率、黑度。
3.5 熱流系數 thermal current coefficient
在穩定傳熱狀態下，標定熱箱中箱體或試件框兩表面溫差為1K時的傳熱量。
3.6 玻璃門 glass door
玻璃為主要構成材料的外門。
4 分級
4.1 外門、外窗傳熱系數分級
外門、外窗傳熱系數K值分為10級，見表1。

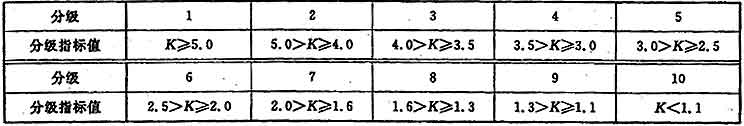

表1 外門、外窗傳熱系數分級W/(m2·K)
4.2 玻璃門、外窗抗結露因子分級
玻璃門、外窗抗結露因子CRF值分為10級，見表2。
表2 玻璃門、外窗抗結露因子分級
5 檢測方法
6 檢測報告
6 檢測報告
檢測報告應包括以下內容：
a)委托和生產單位；
b) 試件名稱、編號、規格、玻璃品種、玻璃及兩層玻璃間空氣層厚度、窗框面積與窗面積之比；
c) 檢測依據、檢測設備、檢測項目、檢測類別和檢測時間，以及報告日期；
d) 檢測條件：熱箱空氣平均溫度th和空氣相對濕度φ、冷箱空氣平均溫度tc和氣流速度；
e) 檢測結果如下：
1) 傳熱系數：試件傳熱系數K值和保溫性能等級；試件熱側表面溫度、結露和結霜情況；
2) 抗結露因子：試件的CRF值(CRFg與CRFf中較低值)和等級；試件玻璃表面（或框表面）的抗結露因子CRF值(CRFg和CRFf中的另外一個數值)，以及tf、tfp、tfr、W、tg的值；試件熱側玻璃表面和框表面的溫度、結露情況；
f) 測試人、審核人及負責人簽名；
g) 檢測單位。
附錄A（規范性附錄）熱流系數標定
A.1 標定內容
熱箱外壁熱流系數M1和試件框熱流系數M2。
附錄B（規范性附錄）銅-康銅熱電偶的校驗
B.1 銅-康銅熱電偶的篩選
外門窗保溫性能檢測裝置上使用的銅-康銅熱電偶必須進行篩選。取被篩選的熱電偶與分辨 率為1/100℃的鉑電阻溫度計捆在一起，插入油溫為20℃的廣口保溫瓶中。另一支熱電偶插入裝有冰、水混合物的廣口保溫瓶中，作為零點。熱電偶與溫度計 的感應頭應在同一平面上。感應頭插入液體的深度不宜小于200 mm。瓶中液體經充分?jǐn)嚢钄R置10 min后，用不低于0.05級的低電阻直流電位差計或數字多用表測量熱電偶的熱電勢ei。取全部熱電偶的熱電勢平均值，將任意一個熱電偶的熱電勢與平均值相減，如果絕對值小于等于4μV，則該熱電偶滿足要求。
附錄C（規范性附錄）抗結露因子試驗測點布置
C.1 抗結露因子檢測溫度測點的設置
C.1.1 抗結露因子試驗中，框和玻璃內表面共設置20個溫度測點?？蛏喜贾?4個點，玻璃上布置6個點。
C.1.2 根據試件的窗型不同，其溫度測點設置的位置也不同。固定框和開啟扇框上均應布置溫度測點。

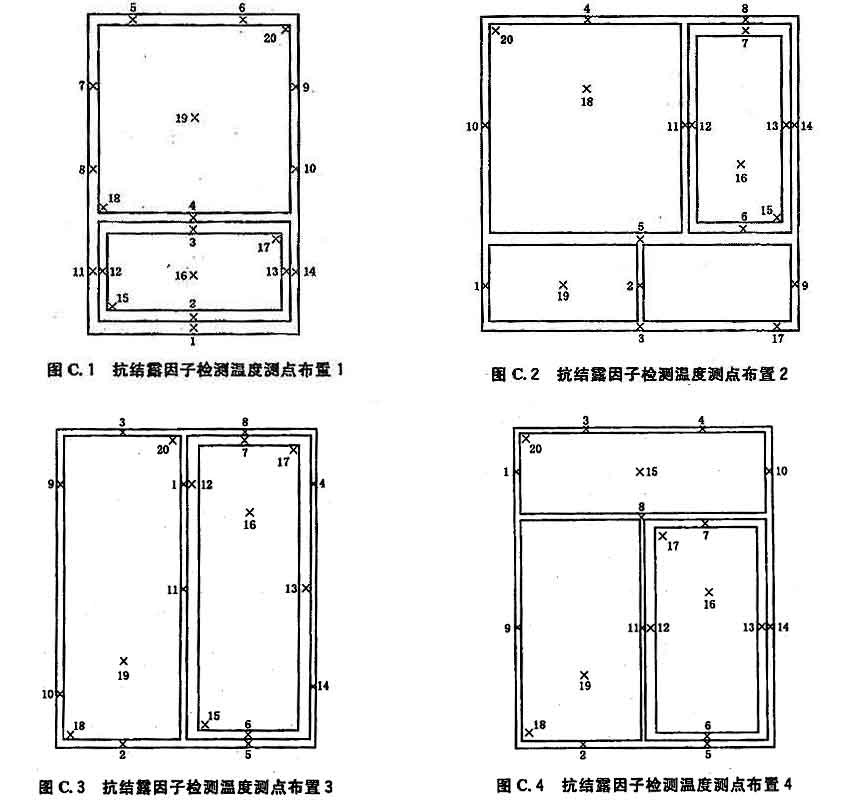

C.1.3 玻璃上溫度測點設置應考慮玻璃中心及轉角部位。玻璃角部測點距邊框15 mm。邊框轉角處測點距上下邊框?yàn)?50 mm(或300 mm，根據邊框的尺寸確定)見圖C.1～圖C.4。
C.2 控濕系統

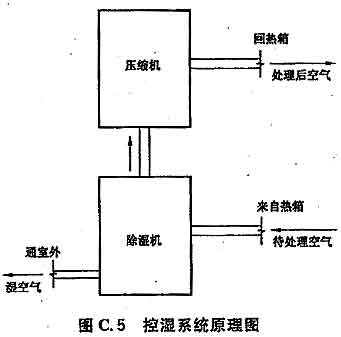

控濕系統主要由除濕機和壓縮機組成，控濕原理見圖C.5。
附錄D（規范性附錄）加權平均溫度的計算
附錄D（規范性附錄）加權平均溫度的計算

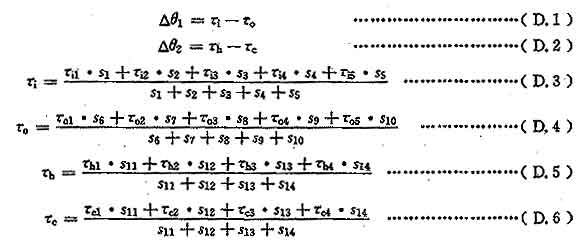

熱箱外壁內、外表面面積加權平均溫度之差△θ1及試件框熱側、冷側表面面積加權平均溫度之差△θ2，按式(D.1)～式(D.6)進行計算：
式中：
τi、τo——熱箱外壁內、外表面加權平均溫度，℃；
τh、τc——試件框熱側表面與冷側表面加權平均溫度，℃；
τi1、τi2、τi3、τi4、τi5——分別為熱箱五個外壁的內表面平均溫度，℃；
s1、s2、s3、s4、s5——分別為熱箱五個外壁的內表面面積，m2；
τo1、τo2、τo3、τo4、τo5——分別為熱箱五個外壁的外表面平均溫度，℃；
s6、s7、s8、s9、s10——分別為熱箱五個外壁的外表面面積，m2；
τh1、τh2、τh3、τh4——分別為試件框熱側表面平均溫度，℃；
τc1、τc2、τc3、τc4——分別為試件框冷側表面平均溫度，℃；

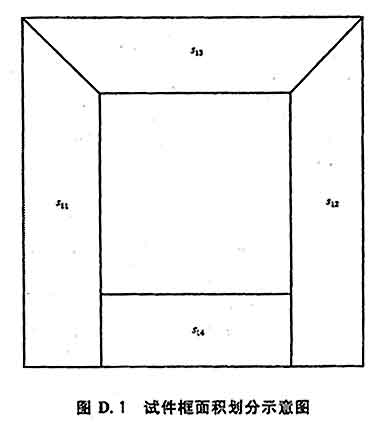

s11、s12、s13、s14——垂直于熱流方向劃分的試件框面積（見圖D.1），m2。

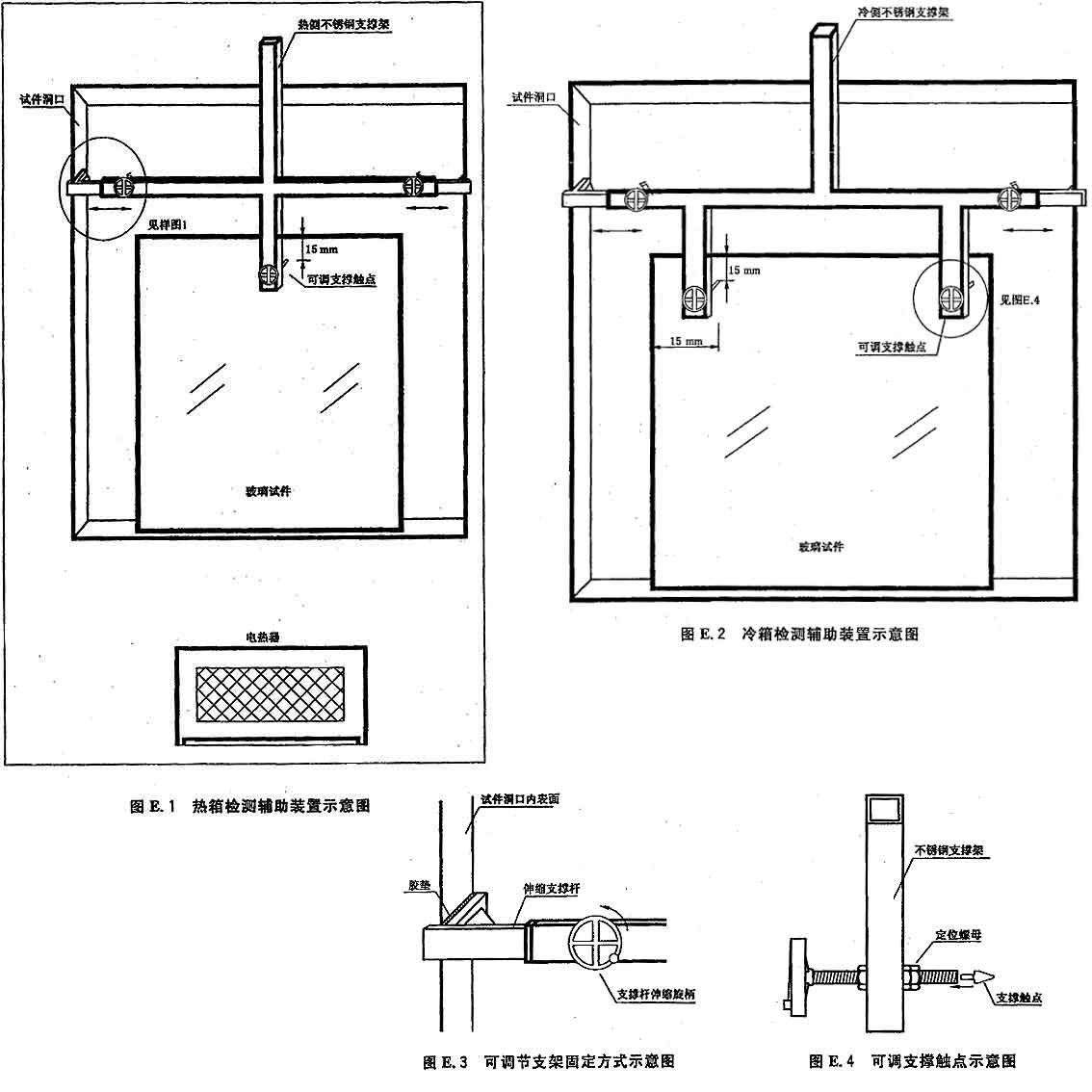

附錄E（資料性附錄）玻璃傳熱系數的檢測方法
E.1 檢測設備
玻璃傳熱系數檢測原理及檢測設備同本標準5.1和5.2。
E.4 玻璃傳熱系數檢測步驟
按照門窗傳熱系數檢測步驟進行。
E.5 玻璃傳熱系數的計算
同門窗傳熱系數計算。
附錄F（資料性附錄）窗框傳熱系數的檢測方法
F.1 檢測設備
采用標定熱箱法檢測門窗框保溫性能，檢測設備同本標準5.2。
F.4檢測步驟
按照門窗傳熱系數檢測步驟進行。
