（免費下載）GB/T 15227-2007 建筑幕墻氣密、水密、抗風壓性能檢測方法
1 范圍
1 范圍
本標準規定了建筑幕墻氣密、水密及抗風壓性能檢測方法的術語和定義、檢測及檢測報告。
本標準適用于建筑幕墻氣密、水密及抗風壓性能的檢測。檢測對象只限于幕墻試件本身，不涉及幕墻與其他結構之間的接縫部位。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB/T 21086 建筑幕墻
GB 50178 建筑氣候區劃
3 術語和定義
4 檢測
5 檢測報告
5 檢測報告
檢測報告格式參見附錄C，檢測報告至少應包括下列內容：
a) 試件的名稱、系列、型號、主要尺寸及圖樣（包括試件立面、剖面和主要節點，型材和密封條的截面、排水構造及排水孔的位置、試件的支承體系、主要受力構件的尺寸以及可開啟部分的開啟方式和五金件的種類、數量及位置）。
b) 面板的品種、厚度、最大尺寸和安裝方法。
c) 密封材料的材質和牌號。
d) 附件的名稱、材質和配置。
e) 試件可開啟部分與試件總面積的比例。
f) 點支式玻璃幕墻的拉索預拉力設計值。
g) 水密檢測的加壓方法，出現滲漏時的狀態及部位。定級檢測時應注明所屬級別，工程檢測時應注明檢測結論。
h) 檢測用的主要儀器設備。
i) 檢測室的溫度和氣壓。
j) 試件單位面積和單位開啟縫長的空氣滲透量正負壓計算結果及所屬級別。
k) 主要受力構件在變形檢測、反復受荷檢測、安全檢測時的撓度和狀況。
l) 對試件所做的任何修改應注明。
m) 檢測日期和檢測人員。
附錄A （資料性附錄）幕墻試件的主要構件在風荷載標準值作用下最大允許相對面法線撓度?0
附錄A
（資料性附錄）
幕墻試件的主要構件在風荷載標準值作用下最大允許相對面法線撓度0
表A.1
| 幕墻類型 | 材料 | 最大撓度發生部位 | 最大允許相對面法線撓度0 |
| 有框幕墻 | 桿件 | 跨中 | 鋁合金型材1/180 鋼型材 1/250 |
| 玻璃面板 | 短邊邊長中點 | 1/60 | |
| 全玻幕墻 | 支承結構 | 鋼架鋼梁的跨中 | 1/250 |
| 玻璃面板 | 玻璃面板中心 | 1/60 | |
| 玻璃肋 | 玻璃肋跨中 | 1/200 | |
| 點支承玻璃幕墻 | 支承結構 | 鋼管、桁架及空腹桁架跨中 | 1/250 |
| 張拉索桿體系跨中 | 1/200 | ||
| 玻璃面板 | 玻璃面板中心（四點支承時） | 1/60 |
附錄B （資料性附錄）典型幕墻的位移計布置示例
附錄B
（資料性附錄）
典型幕墻的位移計布置示例

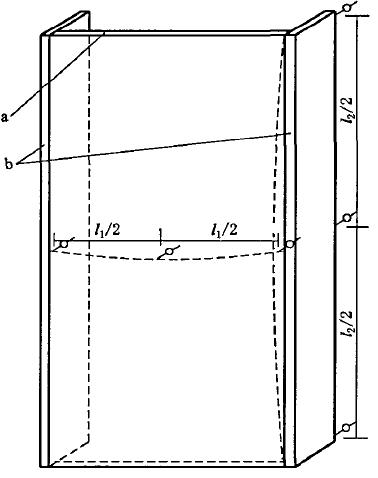

B.1 全玻璃幕墻玻璃面板位移計的布置
全玻璃幕墻玻璃面板位移計布置見圖B.1。
a——玻璃面板；
b——玻璃肋。
注：圖中
表示安裝的位移計。
圖B.1 全玻璃幕墻玻璃面板位移計布置示意圖

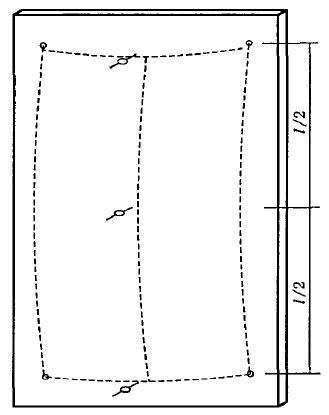

B.2 點支承幕墻玻璃面板位移計的布置
點支承幕墻玻璃面板位移計布置見圖B.2。
注1：圖中
表示安裝的位移計。
注2：四點支承，取玻璃面板的長邊為l。
圖B.2 點支承幕墻玻璃面板位移計布置示意圖

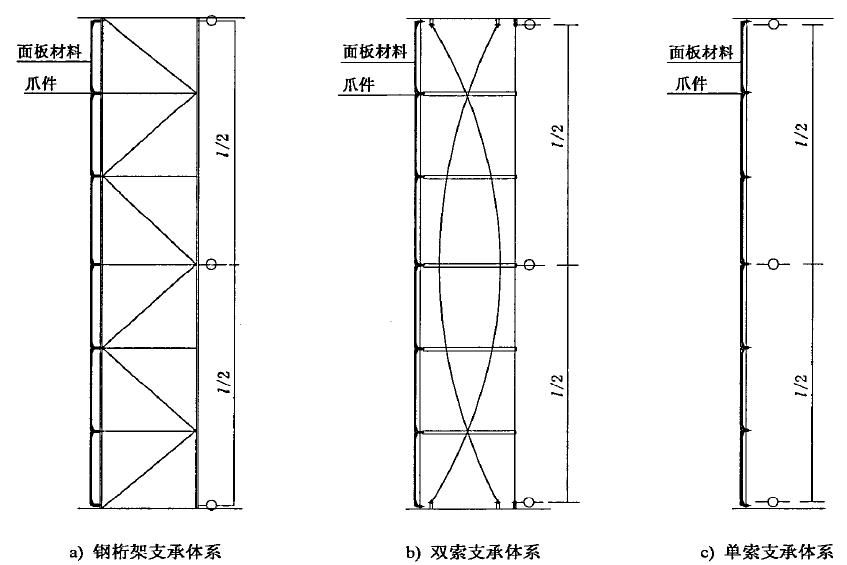

B.3 點支承幕墻支承體系位移計的布置
點支承幕墻支承體系位移計布置見圖B.3。
注：圖中
表示安裝的位移計。
圖B.3 點支承幕墻支承體系位移計布置示意圖

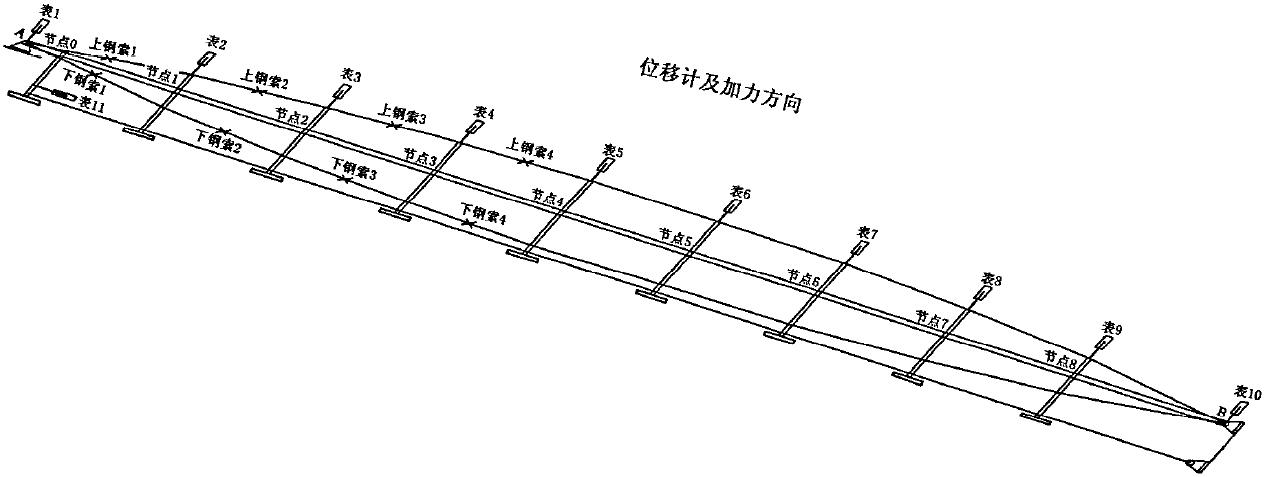

B.4 自平衡索桿結構加載及測點的分布
自平衡索桿結構加載及測點分布見圖B.4。
圖B.4 自平衡索桿結構加載及測點分布示意圖
附錄C （資料性附錄）建筑幕墻氣密、水密、抗風壓性能檢測報告
附錄C
（資料性附錄）
建筑幕墻氣密、水密、抗風壓性能檢測報告
報告編號： 共2頁第1頁
| 委托單位 | ||||
| 地址 | 電話 | |||
| 送樣/抽樣日期 | ||||
| 抽樣地點 | ||||
| 工程名稱 | ||||
| 生產單位 | ||||
| 樣品 | 名稱 | 狀態 | ||
| 商標 | 規格型號 | |||
| 檢測 | 項目 | 數量 | ||
| 地點 | 日期 | |||
| 依據 | ||||
| 設備 | ||||
| 檢測結論 | ||||
| 氣密性能：可開啟部分單位縫長屬國標GB/T 21086第____級 幕墻整體單位面積屬國標GB/T 21086第____級 水密性能：采用××加壓法檢測，結果為： 可開啟部分屬國標GB/T 21086第____級 固定部分屬國標GB/T 21086第____級 抗風壓性能：屬國標GB/T 21086第____級 滿足/不滿足工程使用要求（當工程檢測時注明） （檢測報告專用章） |
||||
批準：審核：主檢：
報告日期：
報告編號： 共2頁第2頁
| 可開啟部分縫長/m | 面積/m2 | 可開啟面積與 試件總面積比 |
|||
| 面板品種 | 安裝方式 | ||||
| 面板鑲嵌材料 | 框扇密封材料 | ||||
| 型材 | 附件 | ||||
| 檢測室溫度/℃ | 檢測室氣壓/kPa | ||||
| 面板最大尺寸/mm | 寬： | 長： | 厚： | ||
| 工程設計值 | 氣密：m3/(h·m)水密：固定 Pa抗風壓： kPa m3/(h·m2) 可開啟 Pa |
||||
| 檢測結果 氣密性能：可開啟部分單位縫長每小時滲透量為 m3/(h·m) 幕墻整體單位面積每小時滲透量為 m3/(h·m2) 穩定加壓法：固定部分保持未發生滲漏的最高壓力為 Pa 可開啟部分保持未發生滲漏的最高壓力為 Pa 波動加壓法：固定部分保持未發生滲漏的最高壓力為 Pa 可開啟部分保持未發生滲漏的最高壓力為 Pa 抗風壓性能：變形檢測結果為：正壓 kPa 負壓 kPa 反復加壓檢測結果為：正壓 kPa 負壓 _kPa 安全檢測結果為：正壓 kPa （3s陣風風壓）負壓 kPa 工程檢驗結果：正壓 kPa 負壓 kPa 備注： |
|||||
