1 范圍
1 范圍
本標準規定了微機控制變頻調速給水設備的術語和定義、分類和型號、工作條件、要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。
本標準適用于工作壓力不大于2.5 MPa、水溫不大于80℃的生活、生產給水系統用微機控制變頻調速給水設備。
本標準不適用于采用變頻電機或水泵集成變頻器及消防給水設備。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB 150 鋼制壓力容器
GB／T 156 標準電壓
GB／T 191 包裝儲運圖示標志
GB 755 旋轉電機 定額和性能(IEC 60034―1：2004，IDT)
GB／T 985.1 氣焊、焊條電弧焊、氣體保護焊和高能束焊的推薦坡口
GB／T 2423.1―2008 電工電子產品環境試驗 第2部分：試驗方法 試驗A：低溫(IEC 60068-2-1：2007，IDT)
GB／T 2423.2―2008 電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫(IEC 60068-2-2：2007，IDT)
GB／T 2423.3―2006 電工電子產品環境試驗 第2部分：試驗方法 試驗Cab：恒定濕熱試驗(IEC 60068-2-78：2001，IDT)
GB／T 2816 井用潛水泵
GB／T 3047.1 高度進制為20 mm的面板、架和柜的基本尺寸
GB／T 3091 低壓流體輸送用焊接鋼管
GB／T 3797―2005 電氣控制設備
GB 4208 外殼防護等級(IP代碼)(IEC 60529：2001，IDT)
GB／T 5657 離心泵技術條件(Ⅲ類)
GB／T 8163 輸送流體用無縫鋼管
GB／T 9119 平面、突面板式平焊鋼制管法蘭
GB／T 9123.1 平面、突面鋼制管法蘭蓋
GB／T 9969 工業產品使用說明書 總則
GB／T 12238 法蘭和對夾連接彈性密封蝶閥
GB／T 12459 鋼制對焊無縫管件
GB／T 12668.2 調速電氣傳動系統 第2部分：一般要求 低壓交流變頻電氣傳動系統額定值的規定(IEC 61800-2：1998，IDT)
GB／T 12771 流體輸送用不銹鋼焊接鋼管
GB／T 13384 機電產品包裝通用技術條件
GB／T 14549 電能質量 公用電網諧波
GB／T 14976 流體輸送用不銹鋼無縫鋼管
GB／T 17219 生活飲用水輸配水設備及防護材料的安全性評價標準
GB／T 17626.7 電磁兼容 試驗和測量技術 供電系統及所連設備諧波、諧問波的測量和測量儀器導則(IEC 61000-4-7：2002，IDT)
GB 50236 現場設備、工業管道焊接工程施工及驗收規范
GB 50268 給水排水管道工程施工及驗收規范
GB 50343 建筑物電子信息系統防雷技術規范
CJ／T 156 溝槽式管接頭
CJ／T 167 多功能水泵控制閥
CJ／T 208 可曲撓橡膠接頭
JB／T 8097―1999 泵的振動測量與評價方法
JB／T 8098―1999 泵的噪聲測量與評價方法
JB／T 8937 對夾式止回閥
3 術語和定義
3.1
微機控制變頻調速給水設備 variable-frequency governed speed water supply equipment with microcomputer control；VFGS water supply equipment with microcomputer control
以單片機、可編程控制器等微型計算機為主控單元進行自動控制，由水泵從水池、水箱、水井等的調節裝置中取水，通過變頻器改變供電頻率控制水泵電機轉速，使水泵轉速和流量可調節的給水設備。主要由水泵、控制柜(含變頻器)、水位變送器、壓力檢測儀表、管路、閥門等組成。
注：微機控制變頻調速給水設備以下簡稱設備(特定情況除外)。
3.2
恒壓給水 fixed-pressure water supply
按出水口設定的壓力值運行，使出水口壓力值不隨流量變化而始終保持在允許波動范圍內的供水方式。
3.3
變壓給水 variable-pressure water supply
按管網控制點設定的壓力值運行，使供水壓力值隨流量變化而改變的供水方式。
3.4
額定供水流量 rated water-supply flow
設備在設定壓力值下的供水能力。
3.5
設備揚程 water head of equipment
在額定供水流量下，設備特性曲線上所對應的揚程。
3.6
設定壓力 set pressure
為滿足最不利配水點所需工作壓力要求而設定的壓力值。
3.7
工作壓力 working pressure
在正常運行狀態下，測壓點的實際壓力值。
3.8
壓力控制誤差 pressure control precision
設備在正常運行狀況下，實測某點的工作壓力與設計壓力的偏差值。
3.9
超壓保護 over-pressure protection
因變頻器、壓力檢測儀表、閥門等故障造成壓力失控，為使實際壓力不超出設定的超高壓力值而設置的一種壓力保護裝置。
4 分類和型號
5 工作條件
5.1 設備的工作條件：
a) 環境溫度在5℃～40℃，而且在24 h內平均溫度不超過35℃；
b) 相對濕度在20℃時不超過90％，無結露(電控部分)；
c) 安裝場地的海拔不超過1 000 m；
d) 垂直安裝的傾斜度不超過5°；
e) 電源電壓：輸入額定電壓±10％；
f) 電源頻率：50 Hz±2 Hz；
g) 運行地點無導電或爆炸性塵埃、無腐蝕金屬或破壞絕緣的氣體或蒸汽。
5.2 設備的輸入額定電壓應符合GB／T 156的規定。
5.3 設備的供電電源應安全可靠，且宜采用雙電源或雙回路的供電方式。
6 要求
7 試驗方法
8 檢驗規則
8.1 檢驗分類
設備的檢驗分型式檢驗和出廠檢驗。
9 標志、包裝、運輸和貯存
9.3 運輸
設備在運輸過程中，不應有劇烈振動、撞擊和倒放。設備在裝卸車及運輸過程中不應倒置或橫放，并且應注意輕裝輕卸。
9.4 貯存
設備應存放在干燥、通風良好且無腐蝕性介質和遠離磁場的場合。設備露天存放時應采取防雨、防曬、防潮等措施。
附錄A (規范性附錄)變頻器要求
A.1 變頻器應符合GB／T 12668.2的規定。
A.2 變頻器應按照生產廠商執行的產品標準進行選配。變頻器必須適合于水泵電機及負載特性的要求。
A.3 變頻器的額定電壓應與水泵電機的額定電壓相符。變頻器的額定輸出電流應與水泵電機的最大電流相符，且不允許電流連續流過值超過變頻器的額定輸出電流；當用于潛水泵電機時，變頻器的額定輸出電流應放大一檔。
A.4 變頻器的主要技術指標不應低于表A.1的規定。

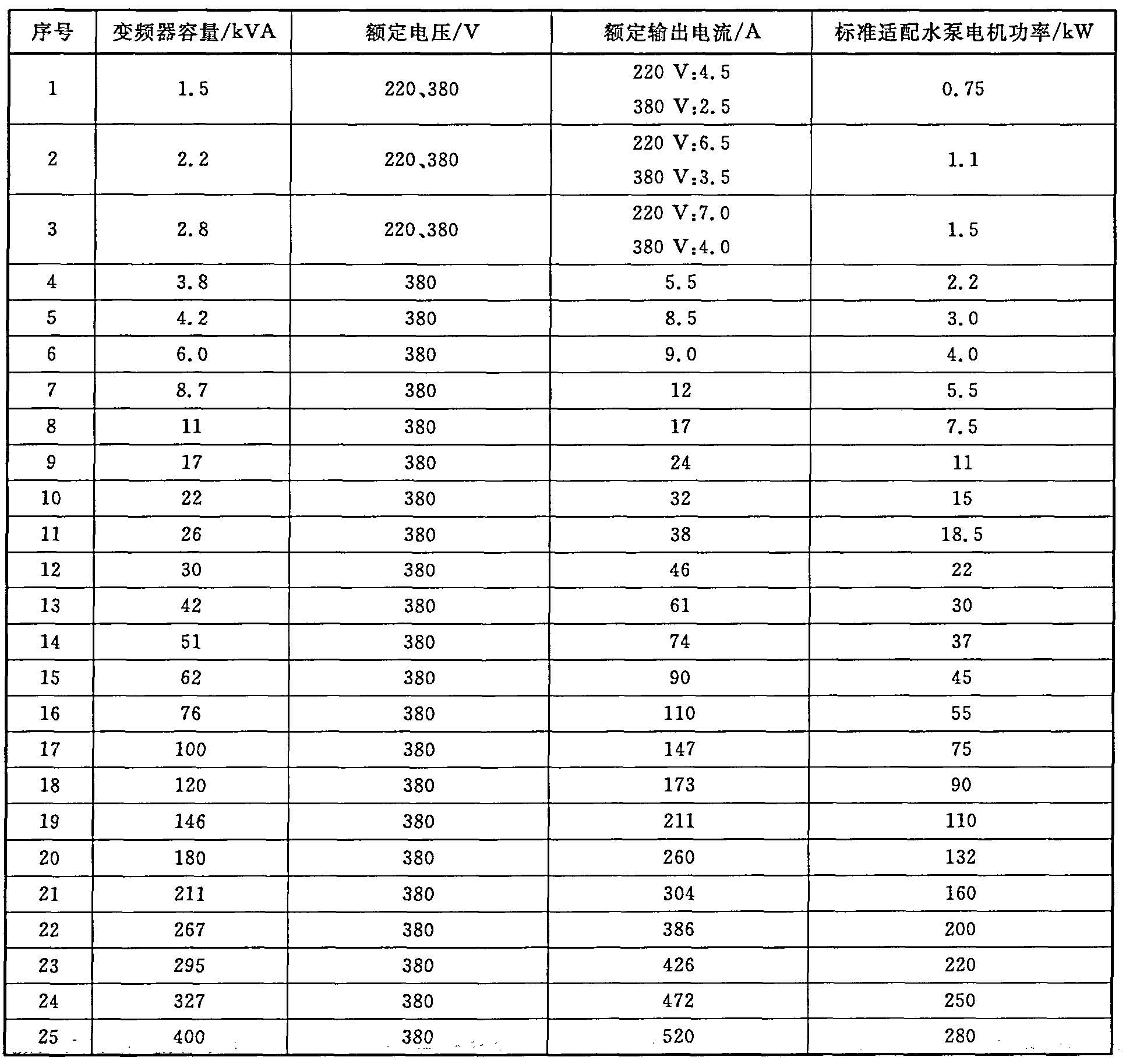

表A.1 變頻器的主要技術指標
A.5 變頻器的環境要求應符合下列規定：
a) 運行環境溫度：一10℃～＋40℃；
b) 存放溫度：一25℃～＋70℃；
c) 相對濕度：＜95％(20℃時)，無結露；
d) 電源：輸入額定電壓一15％～＋10％，相間不平衡率≤3％，頻率50 Hz±2 Hz；
e) 安裝場所承受的振動加速度在0.5 g以內；
f) 安裝場地的海拔高度在1 000 m以內不需降低額定值運行；當超過1 000 m時，則每升高100 m，額定輸出電流減小1％；
g) 其他要求按5.1的規定。
A.6 變頻器的防護等級應符合安裝要求。變頻器在控制柜內安裝的防護等級不應低于GB 4208中IP 20的規定。
A.7 變頻器應具有模擬量及數字量的輸入輸出(T／O)信號，所有模擬量信號應為4 mA～20 mA及DC 0～5／10 V。變頻器應符合電磁兼容的規定。
A.8 變頻器的性能指標應符合下列規定：
a) 功率因數：cosφ≥0.95；
b) 頻率控制范圍：0～50 Hz；
c) 頻率精度：數字量為輸出頻率的±0.01％，模擬量為±0.1 Hz；
d) 過載能力：允許過載電流在120％的額定輸出電流下連續運行60 s；
e) 控制方式：v／f控制；
f) 串行接口：RS 485或RS 232。
A.9 變頻器應有下列保護功能：
a) 過電流保護；
b) 過電壓保護；
c) 欠電壓保護；
d) 過熱保護；
e) 過載保護；
f) 輸出短路保護；
g) 輸出缺相保護；
h) 瞬間停電保護；
i) I／O端子短路保護。
A.10 變頻器應設置殼體進行保護，變頻器殼體表面應無劃傷、變形等缺陷。
A.11 變頻器應有操作面板、串行接口和控制電路端子，端子接線應全部壓接和接線正確，并且應有相序標記和接線編號。
A.12 變頻器的操作面板應有下列功能：
a) 變頻器的啟動、停止；
b) 變頻器參數的設定控制；
c) 顯示設定值和運行參數；
d) 顯示故障并報警；
e) 應有簡體中文說明。
A.13 變頻器輸出端與水泵電機的布線長度不應超過對應產品標準的規定值。當變頻器輸出端的布線長度超過規定值，或控制幾臺水泵電機時，應采取措施抑制對地耦合電容的影響，且宜放大一、兩檔選擇變頻器容量或在變頻器的輸出端選擇安裝輸出電抗器。當變頻器控制多臺水泵電機時，應對每臺水泵電機單獨設置熱繼電器以進行過流、過載保護。
A.14 變頻器應垂直向上安裝，并留足安裝空間，其中上、下凈空間應大于100 mm，左、右凈空間應大于50 mm。變頻器應有可靠接地，接地電阻應小于0.5 Ω。
A.15 變頻器在正常工作的噪聲不應大于80 dB(A)。
附錄B (資料性附錄)導線標記、指示燈和按鈕顏色
B.1 導線的顏色標記
設備控制柜的導線及母線的顏色標記宜符合表B.1的規定。

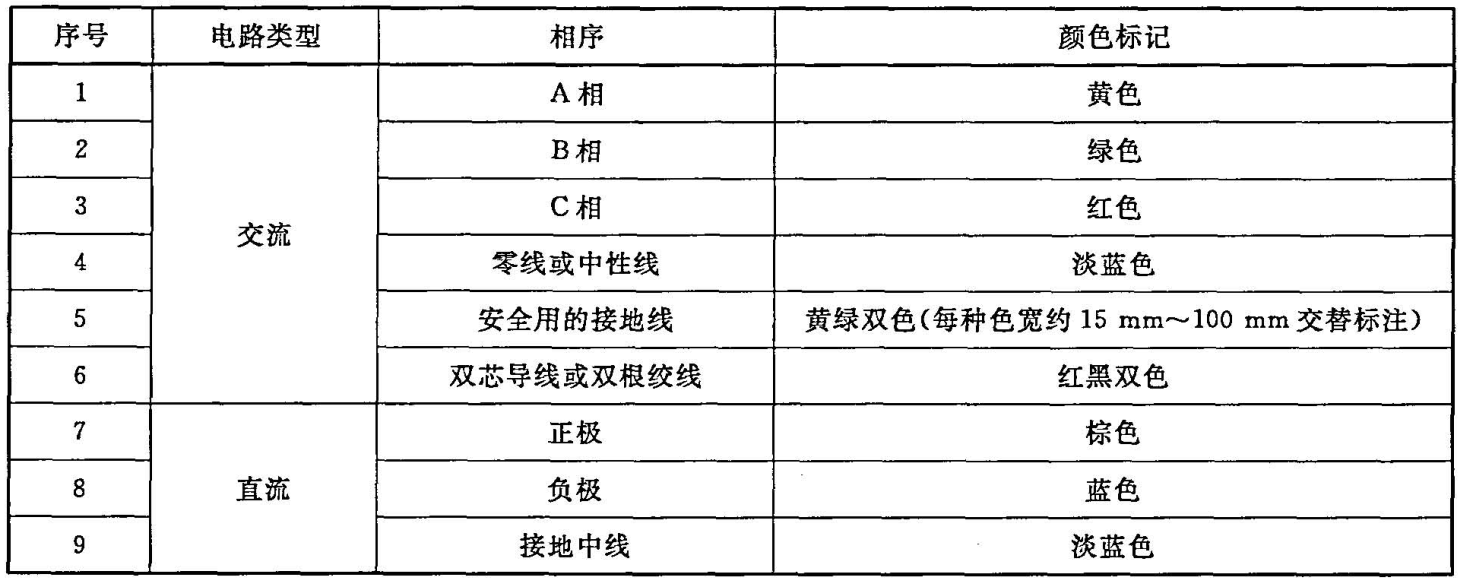

表B.1 控制柜的導線及母線的顏色標記
B.2 指示燈顏色
控制柜的指示燈可用顏色有紅、黃、綠、藍和白色，使用時宜符合下列規定：
a) 表示危險或告急時采用紅色指示燈，說明有危險或立即采取行動，如故障停機、水位超高等；
b) 表示注意時采用黃色指示燈，說明情況有變化或即將發生變化，如壓力異常、短時過載等；
c) 表示安全時采用綠色指示燈，說明正常或允許進行，如正常運行；
d) 表示按需要指定用意時采用藍色指示燈，用于除紅、黃、綠三色之外的任何指定用意，如“自動”指示；
e) 表示無特定用意時采用白色指示燈，即白色指示燈可用于任何用意，例如：不能確切用紅、黃、綠，以及用作“執行”時。
B.3 按鈕顏色
控制柜的按鈕可用顏色有紅、黃、綠、藍、黑、白和灰色，使用時宜符合下列規定：
a) “停止”、“斷電”或“故障”時采用紅色按鈕；
b) “啟動”或“通電”優先采用綠色按鈕，也可用黑、白或灰色按鈕；
c) 一鈕雙用的“啟動”與“停止”、“通電”與“斷電”等：對于交替按壓后改變功能時采用黑、白或灰色按鈕，對于按時運行、抬時停止時采用黑、白、灰或綠色按鈕；
d) “復位”：當單一功能時采用藍、黑、白或灰色按鈕，同時有“停止”或“斷電”功能時采用紅色按鈕。
附錄C (資料性附錄)試驗所用儀表
C.1 設備試驗所用儀表參見表C.1。

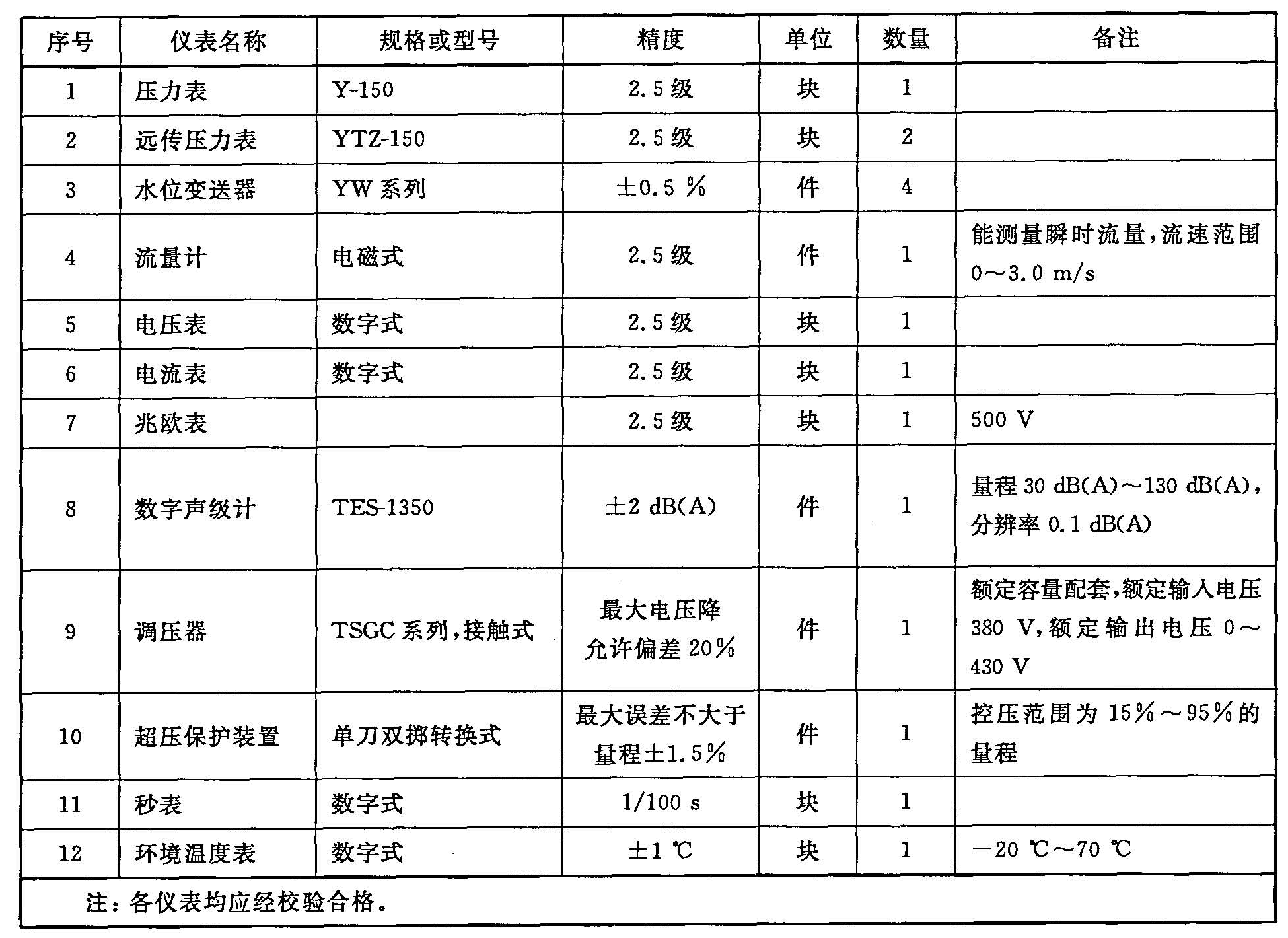

表C.1 試驗所用儀表
附錄D (資料性附錄)設備試驗裝置

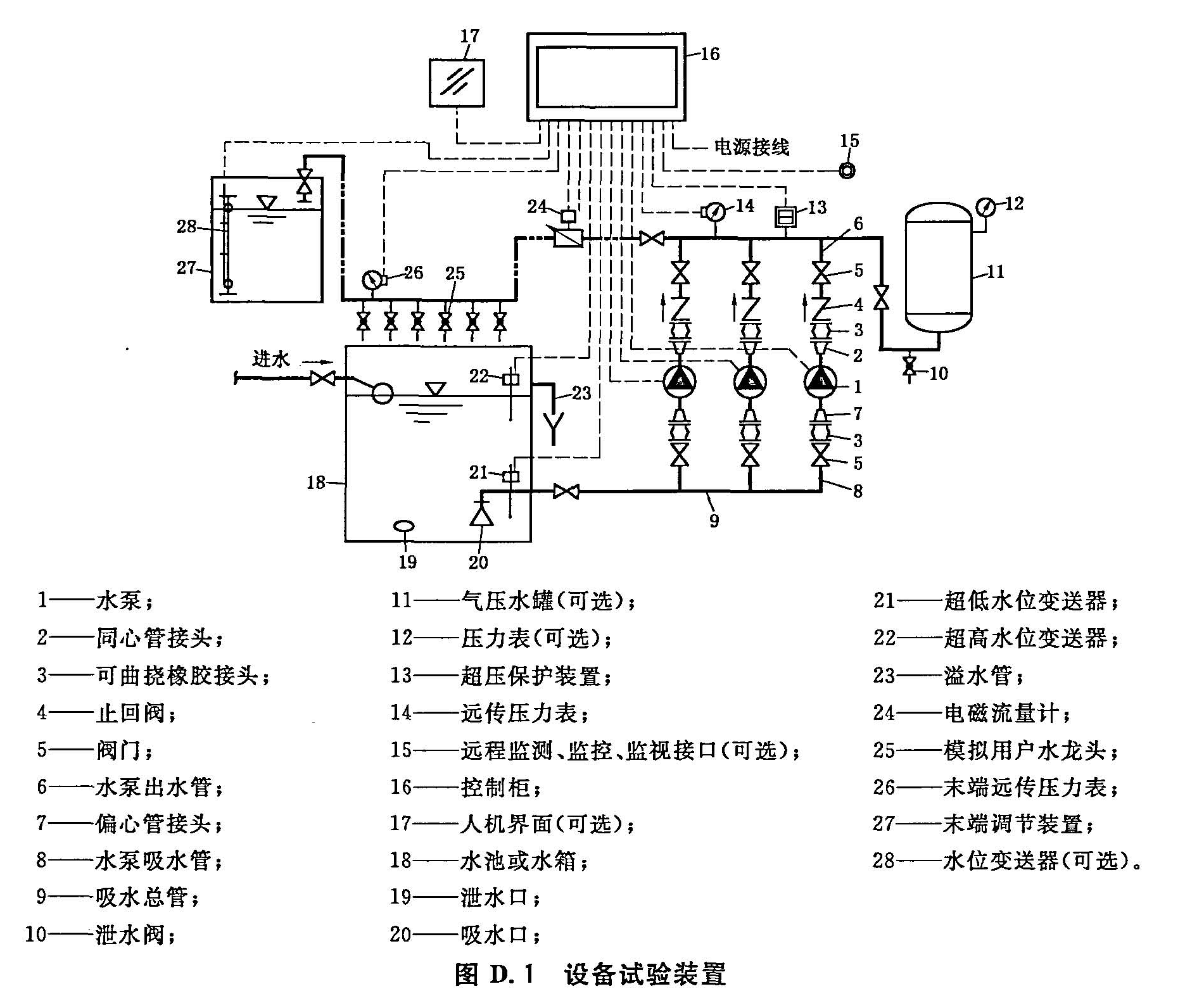

D.1 設備試驗裝置參見圖D.1。
