（免費下載）CJ/T 303-2008 穩壓補償式無負壓供水設備
1 范圍
1 范圍
本標準規定了穩壓補償式無負壓供水設備(以下簡稱設備)的分類、要求、試驗方法、檢驗規則、標志、包裝、運輸、貯存。
本標準適用于民用及工業建筑中生活或生產給水系統的穩壓補償式無負壓供水設備。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB 150 鋼制壓力容器
GB／T 191 包裝儲運圖示標志(GB／T 191―2008，ISO 780：1997，MOD)
GB 755 旋轉電機 定額和性能(GB 755―2000，IEC 60034-1：1996，IDT)
GB／T 3047.1 高度進制為20 mm的面板、架和柜的基本尺寸系列
GB／T 3214 水泵流量的測定方法
GB／T 3797―2005 電氣控制設備
GB 4208 外殼防護等級(GB 4208―2008，IEC 60529：2001，IDT)
GB／T 5657 離心泵技術條件(Ⅲ類)(GB／T 5657―1995，eqv ISO 9908：1993)
GB／T 12771 流體輸送用不銹鋼焊接鋼管
GB／T 13306 標牌
GB／T 13384 機電產品包裝通用技術條件
GB／T 17219 生活飲用水輸配水設備及防護材料的安全性評價標準
GB 50236 現場設備、工業管道焊接工程施工及驗收規范
GB 50268―1997 給水排水管道工程施工及驗收規范
CJ／T 160 倒流防止器
JB／T 3085 電力傳動控制裝置的產品包裝與運輸規范
JB／T 4711 壓力容器涂敷與運輸包裝
3 術語和定義
3.1
穩壓補償式無負壓供水設備
可直接與供水管網連接，不產生負壓，且能夠補償流量和穩定壓力的設備，主要由穩壓補償罐、無負壓流量控制器、能量儲存器、雙向補償器、增壓水泵機組、變頻控制柜、壓力傳感器等組成。
3.2
穩壓補償罐
連接在供水管網與增壓水泵吸水口之間，正常供水用于穩定用戶管道壓力，高峰用水時做差量補償?shù)拿荛]的分腔式壓力容器。
3.3
無負壓流量控制器
能夠隨時監測供水管網的壓力，并根據供水管網壓力的變化調節穩壓補償罐人口流量，確保供水管網不產生負壓。
3.4
能量儲存器
預壓一定體積一定壓力的氣體，能夠保證穩壓補償罐內的水能夠最大程度的補償出去。
3.5
雙向補償器
用水低峰時，通過其實現增壓水泵對穩壓補償罐進行蓄水，可保證穩壓補償罐對用戶管道起穩壓補償作用，當用水高峰時穩壓補償罐中的水可通過其自動對供水管網進行水量補償。
4 分類
4.2 型號標記
型號標記示例：
設備額定供水流量為10 m3／h，設備額定供水揚程為60 m，配置2臺水泵的整體式供水設備型號為：
WG-Z／10-60-2
5要求
5.1 基本要求
a) 環境溫度：4℃～40℃，若超出此范圍必須采取相應措施；
b) 相對濕度：不大于90％(20℃)，無凝露；
c) 供電電源：三相五線，380 V，50 Hz；
d) 海拔高度：不超過1 000 m；
e) 設備安裝地點無導電或爆炸性塵埃，無腐蝕金屬或破壞絕緣的氣體或蒸汽及其他介質。
5.2 系統組成圖
穩壓補償式無負壓供水設備系統組成，見圖1。
5.7 供水能力
設備的供水能力不低于額定供水揚程、額定流量。
5.8 連續運行能力
設備在額定流量及額定供水揚程條件下進行連續運行試驗，連續運行時間不少于表1的規定。試驗中各控制功能應準確無誤。
表1 連續運行時間表
5.9 衛生性能
設備對水質的影響應符合GB／T 17219的規定。
6 試驗方法

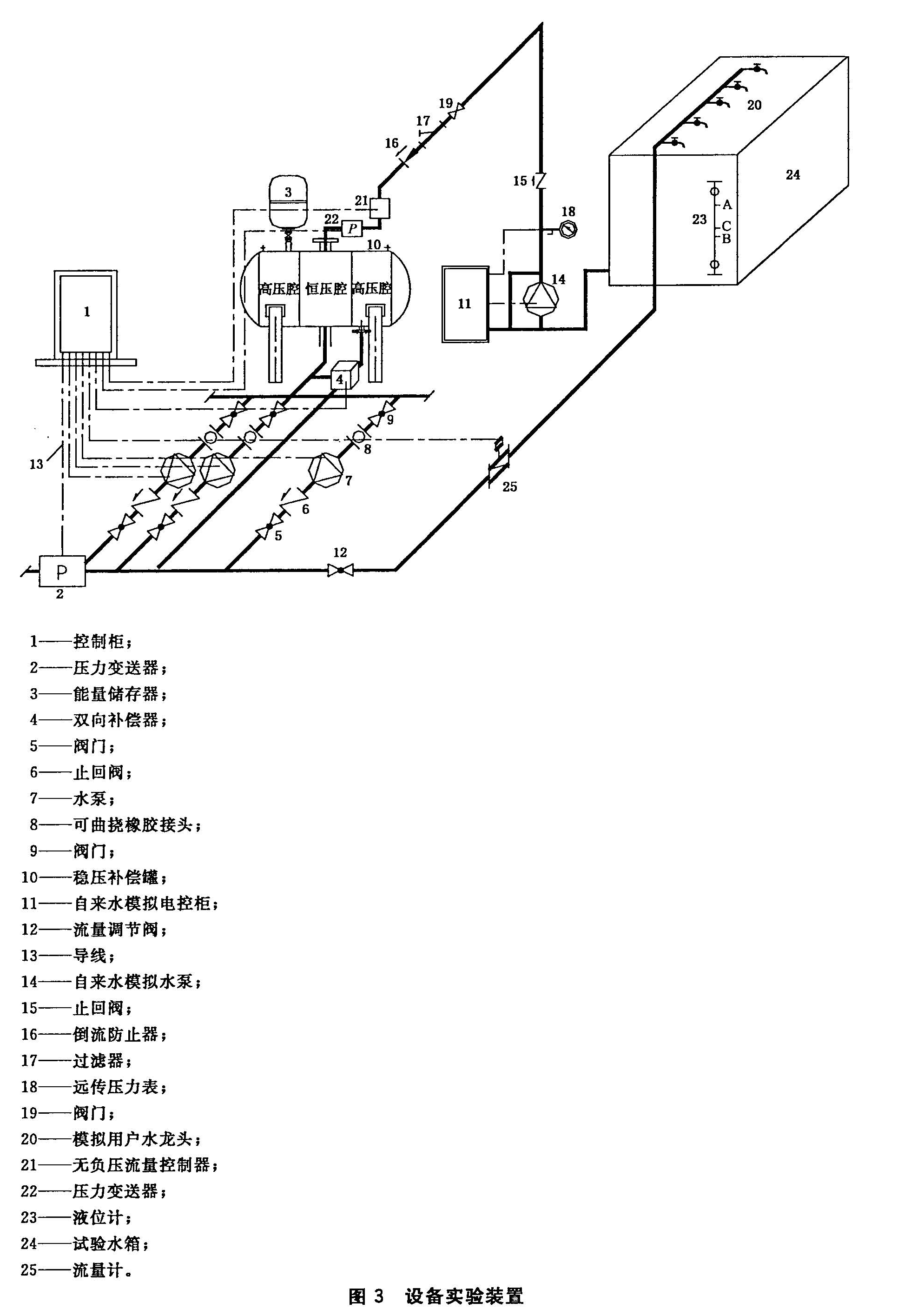

6.1 實驗裝置
實驗裝置見圖3。
6.2 外觀、結構檢驗
目測，應符合5.3、5.4的規定。
6.5 供水能力試驗
使設備的全部水泵(不包括備用泵)處于并聯工頻運行狀態，調節機組流量調節閥，使設備的出水口壓力達到額定供水揚程，同時測量設備出口的供水量，應符合5.7的規定。
6.6 連續運行試驗
使設備處于正常運行狀態，調節設備出口閥門，自動啟動水泵，使設備出口給水量為額定流量，連續運行時間不少于表1的規定，同時觀察并記錄設備的運行狀態，應符合5.8的規定。
6.7 衛生指標試驗
按GB／T 17219的要求進行檢驗，應符合5.9的規定。
7 檢驗規則
7.1 檢驗分類
分出廠檢驗和型式檢驗。
7.4 判定規則
產品在型式檢驗中，如有一項不合格或出現故障，應加倍抽樣對不合格項目進行檢驗，若加倍抽樣全部合格，則判定型式檢驗合格；若檢驗仍出現不合格項目，則判定該產品為不合格品。

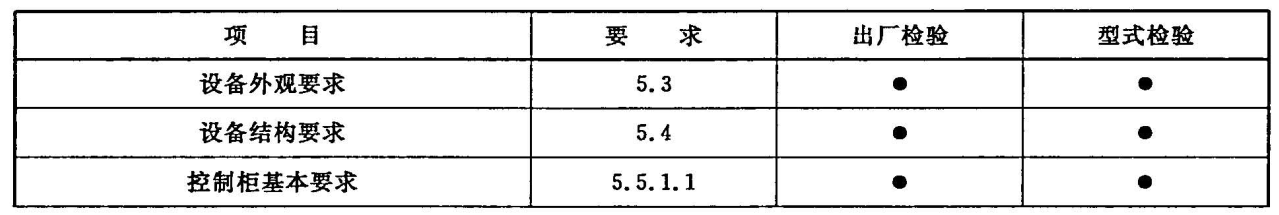

表2 出廠檢驗和型式檢驗項目

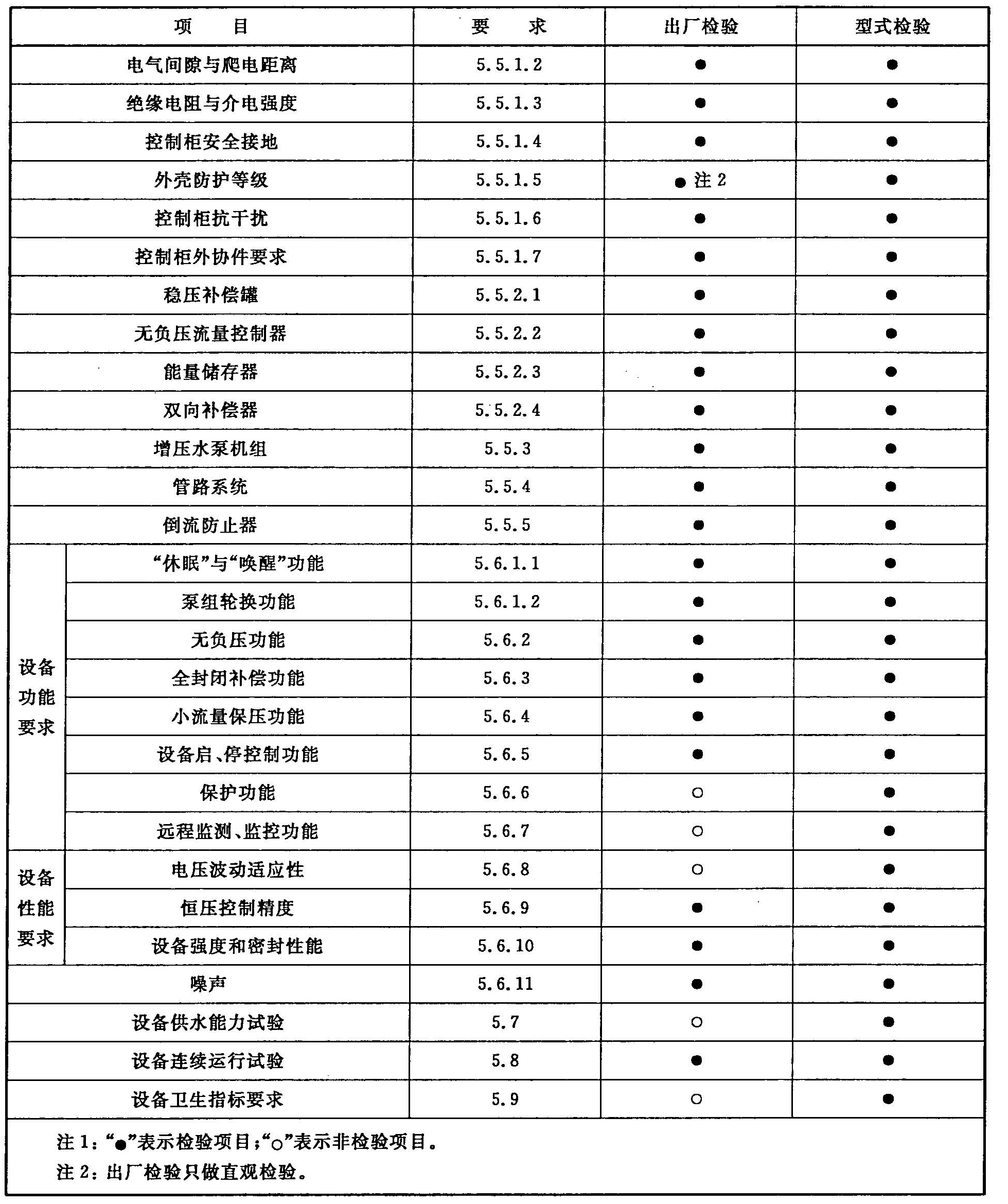

表2(續)
8 標志、包裝、運輸、貯存
8.4 貯存
設備宜放在室內干燥、通風良好且無腐蝕性介質環境中，如露天停放應有防雨、防曬及防潮等措施。
