（免費下載）CJ 128-2007 熱量表
1 范圍
1 范圍
本標準規定了熱量表的術語和定義、技術特性、要求、試驗方法、檢驗規則、標志、包裝和貯存。
本標準適用于流動介質為水，溫度為2℃～150℃，壓力不大于2.5 MPa的熱量表。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB 191 包裝儲運圖示標志
GB／T 2423.1 電工電子產品環境試驗 第2部分：試驗方法 試驗A：低溫
GB／T 2423.2 電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫
GB／T 2423.3 電工電子產品環境試驗 第2部分：試驗Cab：恒定濕熱試驗
GB／T 2423.4 電工電子產品基本環境試驗規程試驗Db：交變濕熱試驗方法
GB 4208―1993 外殼防護等級(IP代碼)
GB 4706.1 家用和類似用途電器的安全 第1部分：通用要求
GB／T 9113.1 平面、突面整體鋼制管法蘭
GB／T 17626.2 電磁兼容試驗和測量技術 靜電放電抗擾度試驗
GB／T 17626.3 電磁兼容試驗和測量技術 射頻電磁場輻射抗擾度試驗
GB／T 17626.4 電磁兼容試驗和測量技術 電快速瞬變脈沖群抗擾度試驗
GB／T 17626.5 電磁兼容試驗和測量技術 浪涌(沖擊)抗擾度試驗
GB／T 17626.8 電磁兼容試驗和測量技術 工頻磁場抗擾度試驗
GB／T 17626.11 電磁兼容試驗和測量技術 電壓暫降、短時中斷和電壓變化的抗擾度試驗
CJJ 34 城市熱力網設計規范
CJ／T 188―2004 戶用計量?jī)x表數據傳輸技術條件
JB／T 8622 工業鉑熱電阻技術條件及分度表
JB／T 9329 儀器儀表運輸、貯存基本環境條件及試驗方法
3 術語和定義
3.1
熱量表 heat meter
用于測量及顯示水流經熱交換系統所釋放或吸收熱能量的儀表。
3.2
整體式熱量表 complete heat meter
由流量傳感器、計算器和配對溫度傳感器等部件所組成不可分解的熱量表。
3.3
組合式熱量表 combined heat meter
由流量傳感器、計算器、配對溫度傳感器等部件組合而成的熱量表。
3.4
冷量表 cooling meter
用于計量冷量的熱量表，流體介質溫度為2℃～30℃，溫差不大于20 K。
3.5
冷熱量表 meter for heating and cooling
能夠分別計量和記錄熱量和冷量的熱量表。
3.6
流量傳感器 flow sensor
安裝在熱交換系統中，用于采集水流量并發出流量信號的部件。
3.7
溫度傳感器 temperature sensor
安裝在熱交換系統中，用于采集水的溫度并發出溫度信號的部件。
3.8
配對溫度傳感器 temperature sensor pair
在同一個熱量表上，分別用來測量熱交換系統的入口和出口溫度的一對計量特性一致或相近的溫度傳感器。
3.9
計算器 calculator
接收來自流量傳感器和配對溫度傳感器的信號，進行熱量計算、存儲和顯示系統所交換的熱量值的部件。
3.10
溫差 temperature difference
熱交換系統入口和出口水的溫度差值。
3.11
最小溫差 minimum temperature difference
溫差的下限值，在此溫差下，熱量表準確度不應超過誤差限。
3.12
最大溫差 maximum temperature difference
溫差的上限值，在此溫差下，熱量表準確度不應超過誤差限。
3.13
流量 flow-rate
單位時間內，流經熱量表的熱載體水的體積或質量。
3.14
最小流量 minimum flow-rate
水流經熱量表時的下限流量，在此流量下，熱量表準確度不應超過誤差限。
3.15
常用流量 the permanent flow-rate
系統長期正常連續運行時水的流量，在此流量下，熱量表準確度不應超過誤差限。
3.16
最大流量 maximum flow-rate
水流經熱量表，在短時間(＜1 h／d；＜200 h／a)內，正常運行的極限流量，在此流量下，熱量表準確度不應超過誤差限。
3.17
累積流量 total volume
流經熱量表水的體積總和。
3.18
溫度上限 the highest temperature
在熱量表準確度不超過誤差限時，水允許達到的最高溫度。
3.19
溫度下限 the lowest temperature
在熱量表準確度不超過誤差限時，水允許達到的最低溫度。
3.20
最大允許工作壓力 maximum admissible working pressure
在溫度上限持續工作時，熱量表所能承受的最大工作壓力。
3.21
壓力損失 pressure loss
在給定的流量下，熱量表所造成的壓力降低值。
3.22
允許壓力損失 admissible pressure loss
在常用流量時，水流經熱量表的壓力損失的限定值。
3.23
最大計量熱功率 maximum thermal power
在熱量表準確度不超過誤差限時，計量熱功率可能達到的最大值。
4 技術特性
4.1 熱量測量
水流經在熱交換系統中安裝的整體式熱量表或組合式熱量表時，根據流量傳感器給出的流量和配對溫度傳感器給出的供回水溫度信號，以及水流經的時間，通過計算器計算并顯示該系統所釋放或吸收的熱能量。其基本公式為(1)：
式中：
Q――系統釋放或吸收的熱量，單位為J；
qm――流經熱量表的水的質量流量，單位為kg／h；
qv――流經熱量表的水的體積流量，單位為m3／h；
ρ――流經熱量表的水的密度，單位為kg／m3；
△h――在熱交換系統進口和出口溫度下水的焓值差，單位為J／kg；
τ――時間，單位為h。
公式(1)中的密度和焓值應符合本標準附錄A的規定。當溫度為非整數時，應進行插值修正。
4.4 溫差
熱量表的最大溫差與最小溫差之比應大于10。最小溫差應為1 K、2 K、3 K、5 K和10 K，公稱直徑小于或等于40 mm的熱量表，最小溫差不應大于3 K；冷量表的最小溫差不應大于2 K。
5 要求
5.4 強度和密封性
熱量表在介質溫度為最高工作溫度減10℃，壓力為最大工作壓力的1.6倍時，不得損壞和滲漏。
5.6 允許壓力損失
熱量表在常用流量下運行時，允許壓力損失不應超過0.025 MPa。
5.8 重復性
熱量表的重復性誤差不得大于最大允許誤差限。
5.9 耐久性
熱量表的有效使用周期應大于5年，有效使用周期應采用耐久性試驗考核。
5.11 運輸
運輸?shù)沫h(huán)境條件按JB／T 9329的規定執行，溫度條件按本標準表3的規定執行，熱量表準確度應符合本標準5.5的規定。
熱量表在運輸時應按標志放置，不得受雨、霜、霧直接影響，并不應受擠壓、撞擊等損傷。
6 試驗方法
6.3 數據存儲
采用改變時鐘的方法，模擬熱量表18個月的運行，檢查數據存儲的內容和周期，應符合本標準5.3的規定。
6.4 強度和密封性
對熱量表加載溫度為最高工作溫度減10℃，壓力為最大工作壓力1.6倍的水，穩定15 min，檢查熱量表應符合本標準5.4的規定。
6.6 允許壓力損失
將熱量表安裝在試驗臺上，使其在下列條件下正常運行：
流量：常用流量；
水溫：熱量表為50℃±5℃，冷量表為常溫。
當壓力穩定后，用0.1級壓力表測出熱量表進口和出口處的壓力差，或用等效精度的其他方式讀取壓力差，允許壓力損失應符合本標準5.6的規定。
6.8 重復性
按準確度試驗要求，將熱量表在相同試驗條件下，同一試驗點重復測試準確度三次，任意兩次測試值之間的最大差值應符合本標準5.8的規定。
6.9 耐久性
a) 在介質溫度為tmax一5℃，流量為qmax時，使流量傳感器連續運行300 h后，檢測流量傳感器的準確度，應符合本標準5.5.4的規定。
b) 將配對溫度傳感器放置在試驗箱中，將溫度加熱到產品標定的使用溫度的上限，然后將溫度 降到產品標定的使用溫度的下限，升降溫重復10次后，檢測配對溫度傳感器準確度應符合本標準5.5.3的規定；絕緣性能應符合本標準4.2.7.3的規定。
6.11 運輸
運輸試驗方法按JB／T 9329的規定執行，試驗后檢測熱量表應符合本標準5.11的規定。
6.12 電氣環境
電氣環境試驗按表4的規定及相關標準執行，其結果應符合本標準5.12的規定。

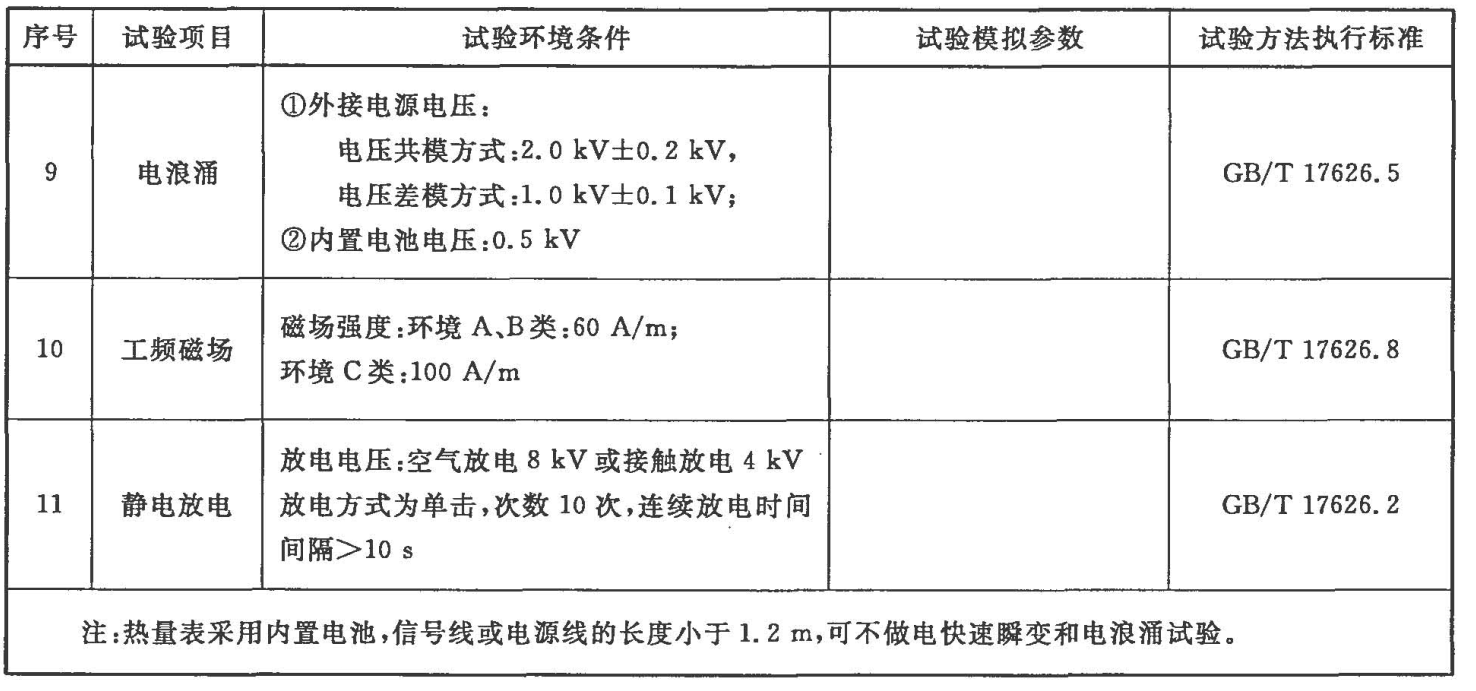

表4 電氣環境試驗規定表
表4(續)
7 檢驗規則
7.1 檢驗分類
熱量表檢驗分為出廠檢驗和型式試驗。
7.2 出廠檢驗
熱量表出廠前應由廠家的檢驗部門進行檢驗，并簽署合格證后方可出廠。
7.3 型式試驗
熱量表在下列情況時須進行型式試驗：
a) 當生產材料、工藝和產品結構發生變化，影響到產品質量時；
b) 停產1年后恢復生產時；
c) 正常生產時，每3年應進行一次型式試驗；
d) 當有關規定規定進行型式試驗時。
8 標志、包裝和貯存
8.2 包裝
包裝箱外按GB 191的規定印刷向上、防潮、小心輕放標志；標注制造廠名稱、地址、計量器具許可證標志、編號、凈重和制造日期。
箱內隨機文件有：
a) 產品合格證；
b) 使用說明書；
c) 裝箱單。
附錄A (資料性附錄)水的密度和焓值表
A.1 當工作壓力小于或等于1.0 MPa時，水的密度和焓值采用表A.1的數據。

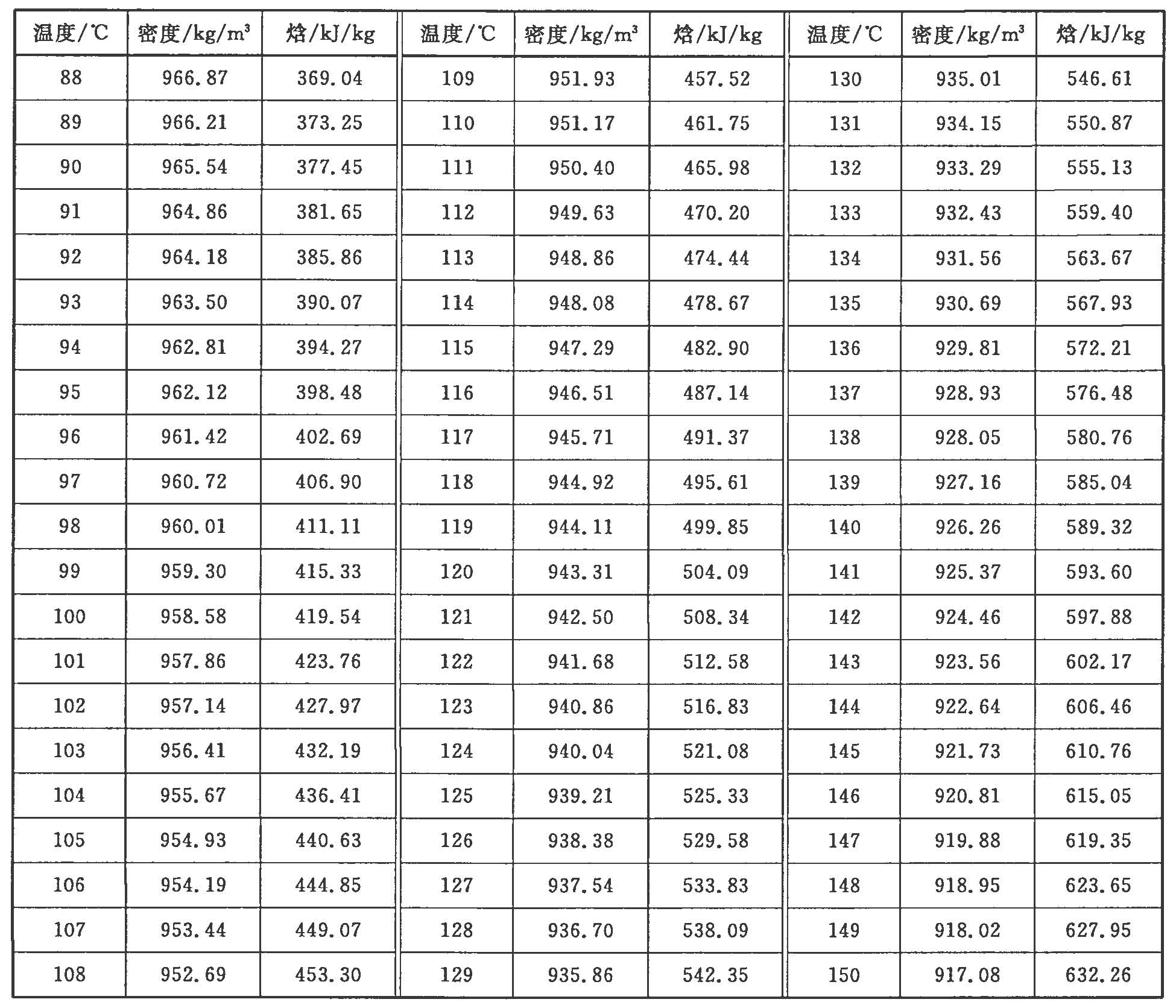

表A.1 p＝0.600 0 MPa，溫度為1℃～150℃時水的密度和焓值表
表A.1(續)
A.2 當工作壓力大于1.0 MPa，且小于等于2.5 MPa時，水的密度和焓值采用表A.2的數據。
表A.2 當p＝1.600 0 MPa時，溫度為1℃～150℃水的密度和焓值表
表A.2(續)
附錄B (規范性附錄)光電接口
附錄C (規范性附錄)鉑電阻溫度傳感器的結構和安裝
附錄D (規范性附錄)熱量表計量準確度的測試與計算
D.1 熱量表整體測量裝置
熱量表整體測量裝置除符合本標準6.1.2的規定外，還應能直接顯示熱量值。
D.2 環境條件
室內溫度：15℃～35℃；
相對濕度：25％～75％；
大氣壓力：86 kPa～106 kPa。
D.3 測量點
應在下列三項條件中，每項選擇一點測量1次。流量傳感器測量的水溫應按本標準G.3的規定執行。
a) △tmin≤△t≤1.2△tmin、0.9qp≤q≤qp；
b) 10≤△t≤20、0.1 qp≤q≤0.11qp；
c) (△tmax一5)≤△t≤△tmax、qmin≤q≤1.1qmin。
D.4 熱量表整體測量時，誤差限應符合本標準5.5.1的規定。
D.5 熱量表整體測量時，應同時測量對應的流量傳感器的準確度。
附錄E (規范性附錄)計算器準確度的測試與計算
E.1 電信號標準裝置
電信號標準裝置應符合本標準6.1.2的規定。
E.2 環境條件
室內溫度：15℃～35℃；
相對濕度：25％～75％；
大氣壓力：86 kPa～106 kPa。
E.3 測量點
計算器測試應在下列條件下進行：
a) 回水溫度為tmin＋5℃，溫差為△tmin、5 K、20 K三個測量點；
b) 進水溫度為tmax一5℃，溫差為10 K、20 K、△tmax三個測量點；
c) 水流量為gmin～qmax范圍內任一點。
E.5 測試結果計算
計算器第i個測量點的第j次的基本誤差按式(E.1)計算；第i個測量點的基本誤差按公式(E.2)計算。
式中：
Eij――計算器第i個測量點的第j次的基本誤差，％；
cij――第i個點第j次的計算器的讀數值(i＝1，2……，n)，(j＝1，2……，m)；
csij――第i個點第j次的標準裝置讀數值。
式中：
E――第i個測量點的基本誤差，％。
將給定溫差逐個點代入本標準公式(6)，計算出計算器各點誤差限，而E全部的值應在這個誤差界限內，若有一次不合格，則該點應重復測試2次，2次均合格為產品合格，否則為不合格。
附錄F (規范性附錄)溫度傳感器準確度的測試與計算
F.1 溫度標準裝置
溫度標準裝置應符合本標準6.1.2的規定。
F.2 環境條件
室內溫度：15℃～35℃；
相對濕度：25％～75％；
大氣壓力：86 kPa～106 kPa。
F.3 測量點
溫度傳感器必須在以下溫度范圍選三個測量點，其高、中、低溫應在熱量表工作溫度范圍內均布選擇。
5℃±5℃、15℃±5℃、30℃±5℃、60℃±5℃、90℃±5℃、120℃±5℃、150℃±5℃。
附錄G (規范性附錄)流量傳感器準確度的測試與計算
G.2 環境條件
室內溫度：15℃～35℃；
相對濕度：25％～75％；
大氣壓力：86 kPa～106 kPa。
G.3 流量傳感器測試水溫
a) 熱量表：
出廠檢驗：50℃±5℃；
型式檢驗：常溫；50℃±5℃；85℃±5℃。
b) 冷量表：
出廠檢驗：常溫；
型式檢驗：5℃±1℃；15℃±5℃。
c) 冷熱量?jī)捎帽恚?span style="display:none">規劃綱要_資料共享_模版下載
出廠檢驗：50℃±5℃；
型式檢驗：5℃±1℃；常溫；85℃±5℃。
G.4 流量測量點
出廠檢驗的三個測量點為：
qmin≤q≤1.1 qmin；
0.1 qp≤q≤0.11 qp；
0.9 qp≤q≤1.0 qp。
型式檢驗的五個測量點為：
qmin≤q≤1.1 qmin；
0.1 qp≤q≤0.11 qp；
0.3 qp≤q≤0.33 qp；
0.9 qp≤q≤1.0 qp；
0.9 qmax≤q≤1.0 qmax。
