前言
（免費下載）CJJ 127-2009 建筑排水金屬管道工程技術規程
詳情
1 總則
1.0.1 為使建筑排水金屬管道工程在設計、施工與質量驗收中，做到技術先進、安全適用、經濟合理，確保質量，制定本規程。
1.0.2 建筑排水金屬管道可用于新建、擴建和改建的工業和民用建筑中對金屬無侵蝕作用的污廢水管道、通氣管道、空調冷凝水管道、雨水管道等排水工程，本規程適用于以上建筑排水金屬管道工程的設計、施工與質量驗收。
1.0.3 建筑排水金屬管道工程的設計、施工與質量驗收除應執行本規程的規定外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1 柔性接口 flexible joint
能適應管道一定軸向伸縮位移和徑向撓曲變形，而不漏水、不損壞的管道接口。
2.0.2 柔性接口排水鑄鐵管 flexible joint cast iron pipefor drainage
以柔性接口相連接的灰口鑄鐵管及配套管件、附件的統稱，其連接可分為卡箍式和法蘭機械式（又稱法蘭承插式）兩種。
2.0.3 卡箍式柔性接口 coupling flexible joint
直管和管件端口均為平口。連接時，將兩相鄰管端外壁安裝上內置橡膠密封套的不銹鋼卡箍，用緊固卡箍上的螺栓來箍緊兩管端，同時擠壓橡膠密封套以達到密封的要求。
2.0.4 卡箍 coupling
由不銹鋼加工成型的圓環狀連接件，內置橡膠密封套，用于平口鑄鐵管（件）的接口連接。操作卡箍上的螺栓可進行緊固或拆卸。
2.0.5 橡膠密封套 rubber sealing sleeve
置于卡箍內，套在兩根需要連接的平口鑄鐵管（件）的相鄰管端上，用于連接和密封的橡膠套筒。
2.0.6 法蘭機械式柔性接口 flange mechanism flexible joint
直管和管件的一端為帶法蘭盤的承口，另一端為插口，將插口置入與之連接的直管或管件的承口內，用螺栓緊固承口法蘭和安裝在插口處的法蘭壓蓋，擠壓設置在兩者中間的密封橡膠圈，以達到連接和密封的要求。
2.0.7 法蘭壓蓋 flange gland
安裝于柔性接口插口端與承口端的法蘭盤連接的配件，是用于擠壓和固定插入承口的密封橡膠圈的專用組件，按管徑大小不同，法蘭壓蓋的緊固螺栓孔有3孔、4孔、6孔和8孔。
2.0.8 橡膠密封圈 rubber sealing circle
安裝在法蘭機械式柔性接口上起止水密封作用的橡膠圈。
2.0.9 鋼管溝槽式連接 steel pipe grooved connection
鋼管端部的連接部位，有一垂直于管軸線，徑向內凹的環形溝槽，將帶溝槽的兩管端同時插入內置橡膠圈的金屬卡套中，用螺栓鎖緊卡套，將鋼管連接和密封。
2.0.10 球墨鑄鐵管 ductile iron pipe
材質為球墨鑄鐵的管道，其成分中析出的石墨經預處理后成明顯球狀。
2.0.11 鴨腳彎頭 duck foot bend
立管底部與管托（鴨腳形支承板）整體澆鑄的90°彎頭。為柔性接口排水鑄鐵管專用管件。
3 管道材料
4 設計
5 施工
6 質量驗收
附錄A 管道水力計算附表
附錄A 管道水力計算附表

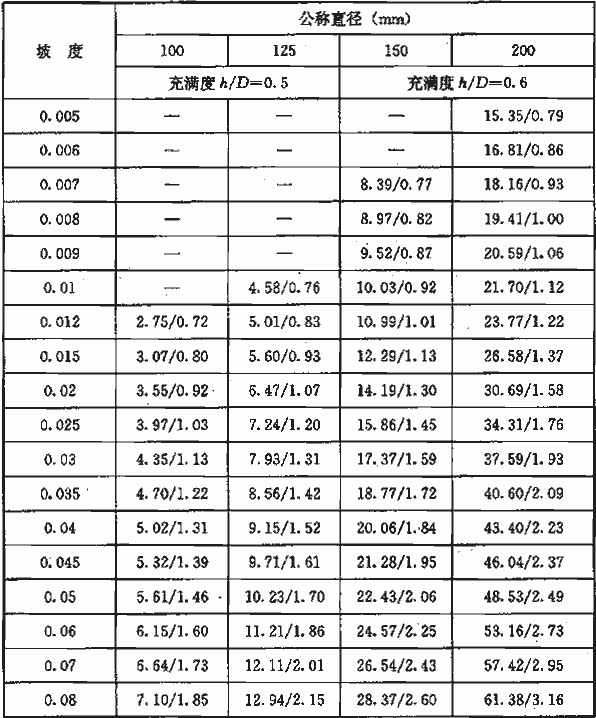

表A.0.1 建筑物內重力流生活排水鑄鐵橫管的排水能力qp(L/s)/對應流速v(m/s)

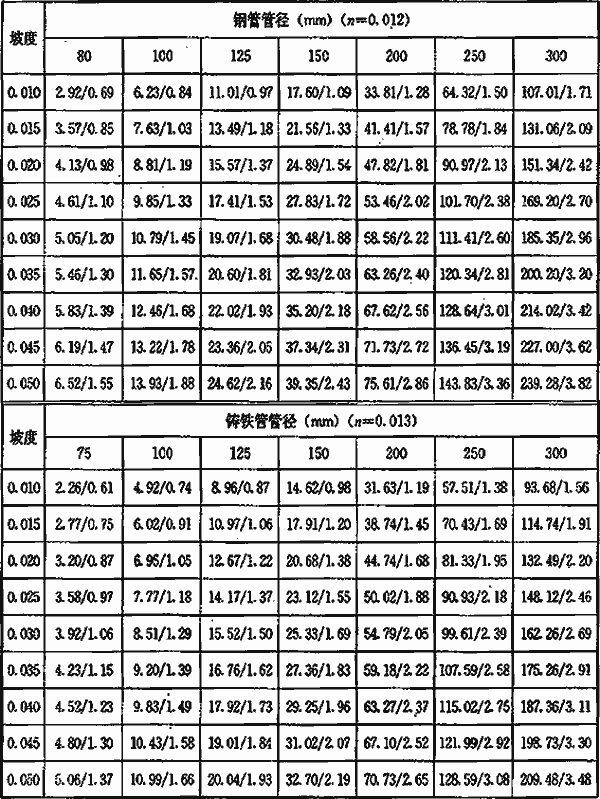

表A.0.2 建筑物內重力流雨水懸吊金屬管排水能力qp(L/s)/對應流速v(m/s)
注：1 n 為管段粗糙系數；
2 充滿度取h/D＝0.8；
3 懸吊管的管徑不得小于雨水斗連接管的管徑。
表A.0.3 重力流金屬雨水埋地管（排出管）的排水能力qp(L/s)/對應流速v(m/s)
注：1 n 為管段粗糙系數；
2 充滿度取h/D＝1.0；
3 黑實線以上數據為水流速小于0.75m/s，不宜采用。
表A.0.4 空調冷凝水管徑估算表
注：本表的適用條件為1kW冷卻量每小時約產生(0.4～0.8) kg的冷凝水，且管道最小坡度為0.003。
