（免費下載）CJ/T 137-2008 給水襯塑可鍛鑄鐵管件
1 范圍
1 范圍
本標準規定了給水襯塑可鍛鑄鐵管件(以下簡稱襯塑管件)的產品分類和標記、材料、要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。
本標準適用于連接給水襯(涂)塑鋼管、工作壓力不大于1.6MPa、公稱尺寸不大于DN150的襯塑管件。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方面研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB／T 241 金屬管 液壓試驗方法
GB／T 3287―2000 可鍛鑄鐵管路連接件
GB／T 7306.2 55°密封管螺紋 第2部分：圓錐內螺紋與圓錐外螺紋
GB／T 17219 生活飲用水輸配水設備及防護材料的安全性評價標準
HG／T 3091 給、排水管道用密封圈橡膠材料
HG／T 3097 110℃以下熱水輸送管密封圈橡膠材料
3 術語和定義
3.1
襯塑管件
采用注塑成型工藝在可鍛鑄鐵管件內襯上一個由接口芯子和襯塑層連成一體的塑料芯的管配件。
3.2
襯塑管件本體
在注塑前的可鍛鑄鐵管件。
3.3
接口芯子
塑料芯中與襯(涂)塑鋼管管口連接并防止管端接觸水發生腐蝕的部位。
3.4
襯塑層
塑料芯中貼合襯塑管件本體并防止其內面接觸水發生腐蝕的部位。
4 產品分類和標記
5 材料
5.1 管件
襯塑管件本體應符合GB／T 3287的要求。

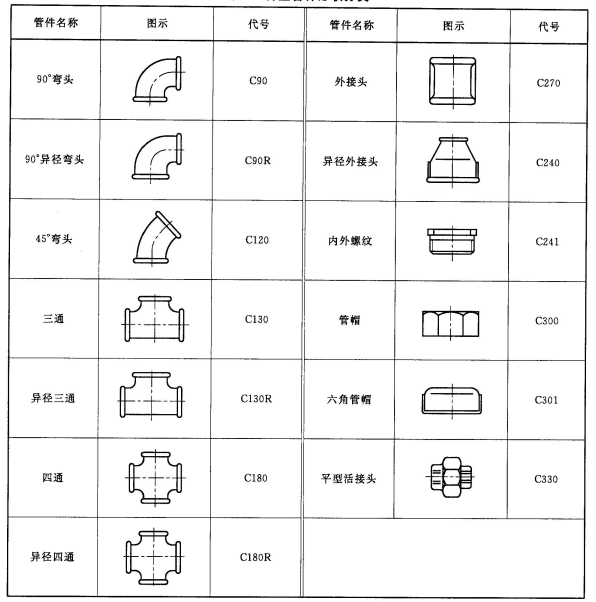

表1 襯塑管件形狀分類
5.2 內襯塑料
襯塑管件內襯塑料應符合現行國家標準規定的塑料給水管原料的要求。
6 要求
6.1 尺寸
襯塑管件接口芯子尺寸應符合表2規定。

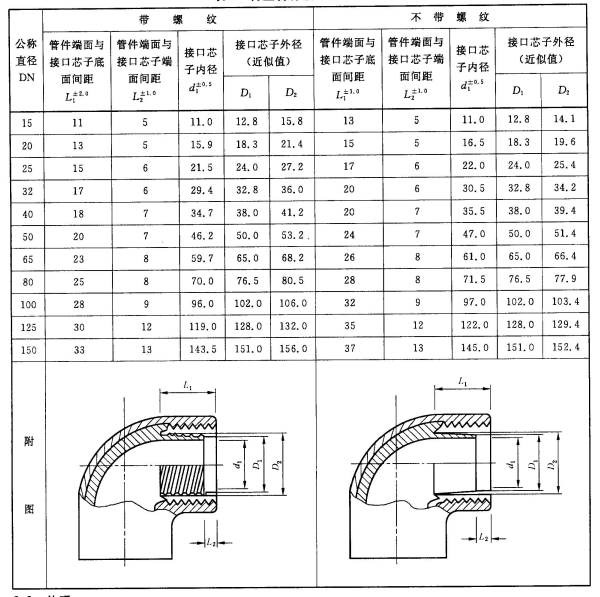

表2 襯塑管件接口芯子尺寸 單位為毫米
7 試驗方法
7.1 尺寸
襯塑管件接口芯子的尺寸用精度為0.02mm的游標卡尺測量。
7.2 外觀
襯塑管件的外觀采用目測檢驗。
7.3 結合強度
用切割工具將襯塑管件沿軸線剖開，用小刀沿貼合面撬剝襯塑層進行檢查。
7.4 接合性能檢驗
按正常施工的要求，將襯塑管件和150mm長一段襯(涂)塑鋼管連接，然后用切割工具沿管軸線將其剖開，用目測檢查接口的情況。
7.5 耐壓試驗
襯塑管件應與襯(涂)塑鋼管連接組成試件，按GB／T 241中規定的方法測試。
7.6 耐腐蝕試驗
襯塑管件的耐腐蝕試驗按附錄B的規定進行。
7.7 衛生性能檢驗
襯塑管件塑料層的衛生指標按GB／T 17219規定的方法檢測。
7.8 耐冷熱循環性能試驗
襯塑管件的耐冷熱循環性能試驗按附錄C的規定進行。
8 檢驗規則
9 標志、包裝、運輸和貯存
9.1 標志
襯塑管件產品的標志應正確、清晰。標志應有：
a) 商標；
b) 規格；
c) 輸送熱水的襯塑管件在軸線一側的外表面做紅色圓點標記，輸送冷水的襯塑管件不作色標。
9.3 運輸
襯塑管件產品在運輸時，應小心輕放，避免油污。不得與尖銳物品碰觸和拋、摔、滾、拖。不應存放室外日曬雨淋。
9.4 貯存
襯塑管件應貯存在清潔、干燥、通風良好的庫房?jī)?nèi)。存放襯塑管件處，距離熱源不應小于1m。貯存過程中的環境溫度為－30℃～45℃。
附 錄 A
A.1 管道螺紋厭氧密封膠的技術條件應符合下列要求：
a) 外觀：白色膏狀或灰色膏狀；
b) 粘度：≥30000 MPas；
c) 破壞扭矩：M10螺栓扭距5.0Nm～15.0Nm；
d) 耐壓強度：不小于管件耐壓強度；
e) 工作溫度：－55℃～＋150℃；
f) 固化速度：初固小于等于2h；固化6h～12h；完成24h～48h。
