1 總 則
1.0.1 為貫徹國家有關法律、法規和方針、政策，統一工業企業總平面設計原則和技術要求，做到技術先進、生產安全、節約資源、保護環境、布置合理，制定本規范。
1.0.2 本規范適用于新建、改建及擴建工業企業的總平面設計。
1.0.3 工業企業總平面設計必須貫徹十分珍惜和合理利用土地，切實保護耕地的基本國策，因地制宜，合理布置，節約集約用地，提高土地利用率。
1.0.4 改建、擴建的工業企業總平面設計必須合理利用、改造現有設施，并應減少改建、擴建工程施工對生產的影響。
1.0.5 工業企業總平面設計除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 工業企業 industrial enterprise
從事工業生產經營活動的經濟組織。
2.0.2 工業企業總平面設計 general layout design of industrial enterprises
根據國家產業政策和工程建設標準，工藝要求及物料流程，以及建廠地區地理、環境、交通等條件，合理選定廠址，統籌處理場地和安排各設施的空間位置，系統處理物流、人流、能源流和信息流的設計工作。
2.0.3 廠址選擇 selection of plant site
為擬建的工業企業選擇既能滿足生產需要，又能獲得最佳經濟效益、社會效益和環境效益場所的工作。
2.0.4 總平面布置 general layout
在選定的場地內，合理確定建筑物、構筑物、交通運輸線路和設施的最佳空間位置。
2.0.5 功能分區 functional zoning
將工業企業各設施按不同功能和系統分區布置，構成一個相互聯系的有機整體。
2.0.6 廠區通道 plant passage
廠區內用以集中通行道路、鐵路及各種管線和進行綠化的地帶。
2.0.7 豎向設計 vertical design
為適應生產工藝、交通運輸及建筑物、構筑物布置的要求，對場地自然標高進行改造。
2.0.8 計算水位 calculated water level
計算水位為設計水位加上壅水高度和浪高。
2.0.9 生產設施 production facilities
為完成生產過程(生產產品)所需要的工藝裝置，包括生產設備、廠房、輔助設備及各種配套設施。
2.0.10 運輸線路 transport route
為完成特定物流而設置的專用鐵路、道路、帶式輸送機、管道等線路。
2.0.11 工業站 industrial railway station
主要為工業區或有大量裝卸作業的工業企業外部鐵路運輸服務的準軌鐵路車站。
2.0.12 企業站 enterprise railway station
主要為工業企業內部鐵路運輸服務的準軌鐵路車站。
2.0.13 碼頭陸域 land area of wharf
用于布置碼頭裝卸機械、倉庫、堆場、運輸線路、運輸裝備停放場，以及修建相應的各種配套設施所需要的場地。
2.0.14 泊位 berth
港區內供船舶?？康奈恢?。
2.0.15 管線綜合布置 integrated arrangement of pipeline
根據管線的種類及技術要求，結合總平面布置合理地確定各種管線的走向及空間位置，協調各管線之間、管線與其他設施之間的相互關系，布置合理的管網系統。
2.0.16 排土場 dumping site
集中堆放剝離物的場所，指礦山采礦按一定排巖(土)程序循環排棄的場所。
2.0.17 施工用地 land for construction
指建設期間，臨時施工和堆放材料的用地。
2.0.18 綠化布置 green layout
為防止企業污染擴散，改善和保護自然環境，在不影響安全的前提下，選擇不同種類植物合理布置，種植綠化。
2.0.19 綠地率 ratio of green space
廠區用地范圍內各類綠地面積的總和與廠區總用地面積的比率(％)。
2.0.20 安全距離 safety distance
各設施之間為確保安全需設置的最小距離，如防火、防爆、防撞、防滑坡距離等。
3 廠址選擇
3.0.1 廠址選擇應符合國家的工業布局、城鄉總體規劃及土地利用總體規劃的要求，并應按照國家規定的程序進行。
3.0.2 配套和服務工業企業的居住區、交通運輸、動力公用設施、廢料場及環境保護工程、施工基地等用地，應與廠區用地同時選擇。
3.0.3 廠址選擇應對原料、燃料及輔助材料的來源、產品流向、建設條件、經濟、社會、人文、城鎮土地利用現狀與規劃、環境保護、文物古跡、占地拆遷、對外協作、施工條件等各種因素進行深入的調查研究，并應進行多方案技術經濟比較后確定。
3.0.4 原料、燃料或產品運輸量大的工業企業，廠址宜靠近原料、燃料基地或產品主要銷售地及協作條件好的地區。
3.0.5 廠址應有便利和經濟的交通運輸條件，與廠外鐵路、公路的連接應便捷、工程量小。臨近江、河、湖、海的廠址，通航條件滿足企業運輸要求時，應利用水運，且廠址宜靠近適合建設碼頭的地段。
3.0.6 廠址應具有滿足生產、生活及發展所必需的水源和電源。水源和電源與廠址之間的管線連接應短捷，且用水、用電量大的工業企業宜靠近水源及電源地。
3.0.7 散發有害物質的工業企業廠址應位于城鎮、相鄰工業企業和居住區全年最小頻率風向的上風側，不應位于窩風地段，并應滿足有關防護距離的要求。
3.0.8 廠址應具有滿足建設工程需要的工程地質條件和水文地質條件。
3.0.9 廠址應滿足近期建設所必需的場地面積和適宜的建廠地形，并應根據工業企業遠期發展規劃的需要，留有適當?shù)陌l(fā)展余地。
3.0.10 廠址應滿足適宜的地形坡度，宜避開自然地形復雜、自然坡度大的地段，應避免將盆地、積水洼地作為廠址。
3.0.11 廠址應有利于同鄰近工業企業和依托城鎮在生產、交通運輸、動力公用、機修和器材供應、綜合利用、發展循環經濟和生活設施等方面的協作。
3.0.12 廠址應位于不受洪水、潮水或內澇威脅的地帶，并應符合下列規定：
1 當廠址不可避免地位于受洪水、潮水或內澇威脅的地帶時，必須采取防洪、排澇的防護措施。
2 凡受江、河、潮、海洪水、潮水或山洪威脅的工業企業，防洪標準應符合現行國家標準《防洪標準》GB 50201的有關規定。
3.0.13 山區建廠，當廠址位于山坡或山腳處時，應采取防止山洪、泥石流等自然災害危害的加固措施，應對山坡的穩定性等作出地質災害的危險性評估報告。
3.0.14 下列地段和地區不應選為廠址：
1 發震斷層和抗震設防烈度為9度及高于9度的地震區。
2 有泥石流、流沙、嚴重滑坡、溶洞等直接危害的地段。
3 采礦塌落(錯動)區地表界限內。
4 爆破危險區界限內。
5 壩或堤決潰后可能淹沒的地區。
6 有嚴重放射性物質污染的影響區。
7 生活居住區、文教區、水源保護區、名勝古跡、風景游覽區、溫泉、療養區、自然保護區和其他需要特別保護的區域。
8 對飛機起落、機場通信、電視轉播、雷達導航和重要的天文、氣象、地震觀察，以及軍事設施等規定有影響的范圍內。
9 很?chē)?yán)重的自重濕陷性黃土地段，厚度大的新近堆積黃土地段和高壓縮性的飽和黃土地段等地質條件惡劣地段。
10 具有開采價值的礦藏區。
11 受海嘯或湖涌危害的地區。
4 總體規劃
5 總平面布置
6 運輸線路及碼頭布置
7 豎向設計
8 管線綜合布置
9 綠化布置
10 主要技術經濟指標
10.0.1 工業企業總平面設計的主要技術經濟指標，其計算方法應符合本規范附錄B的規定，宜列出下列主要技術經濟指標：
1 廠區用地面積(hm2)。
2 建筑物、構筑物用地面積(m2)。
3 建筑系數(％)。
4 容積率。
5 鐵路長度。
6 道路及廣場用地面積(m2)。
7 綠化用地面積(m2)。
8 綠地率(％)。
9 土(石)方工程量(m3)。
10 投資強度(萬元／hm2)。
11 行政辦公及生活服務設施用地面積(hm2)。
12 行政辦公及生活服務設施用地所占比重(％)。
10.0.2 不同類型性質的工業企業總平面設計的技術經濟指標可根據其特點和需要，列出本行業有特殊要求的技術經濟指標。
10.0.3 分期建設的工業企業在總平面設計中除應列出本期工程的主要技術經濟指標外，有條件時，還應列出下列指標：
1 近期或遠期工程的主要技術經濟指標。
2 與廠區分開的單獨場地的主要技術經濟指標，應分別計算。
10.0.4 改、擴建的工業企業總平面設計，除應列出本規范第10.0.1條規定的指標外，還宜列出企業原有有關的技術經濟指標。局部或單項改、擴建工程的總平面設計的技術經濟指標可根據具體情況確定。
附錄A 土壤松散系數
附錄A 土壤松散系數
附錄B 工業企業總平面設計的主要技術經濟指標的計算規定
B.0.1 廠區用地面積：應為廠區圍墻內用地面積，應按圍墻中心線計算。
B.0.2 建筑物、構筑物用地面積應按下列規定計算：
1 新設計時，應按建筑物、構筑物外墻建筑軸線計算。
2 現有時，應按建筑物、構筑物外墻面尺寸計算。
3 圓形構筑物及擋土墻應按實際投影面積計算。
4 設防火堤的貯罐區應按防火堤軸線計算，未設防火堤的貯罐區應按成組設備的最外邊緣計算。
5 球罐周?chē)袖伷鰣?chǎng)地時，應按鋪砌面積計算。
6 棧橋應按其投影長寬乘積計算。
B.0.3 露天設備用地面積，獨立設備應按其實際用地面積計算；成組設備應按設備場地鋪砌范圍計算，但當鋪砌場地超出設備基礎外緣1.2m時，應只計算至設備基礎外緣1.2m處。
B.0.4 露天堆場用地面積應按存放場場地邊緣線計算。
B.0.5 露天操作場用地面積應按操作場場地邊緣計算。
B.0.6 建筑系數應按下式計算：
B.0.7 容積率應按下式計算，當建筑物層高超過8m，在計算容積率時該層建筑面積應加倍計算：
B.0.8 鐵路長度應為工業企業鐵路總延長長度。計算時，應以廠區圍墻為界，并應分廠外鐵路長度和廠內鐵路長度。
B.0.9 鐵路用地面積應按線路長度乘以路基寬度(路基寬度取5m)計算。
B.0.10 道路及廣場用地面積應按下列規定計算：
1 包括車間引道及人行道的道路用地面積，道路長度應乘以道路用地寬度。城市型道路用地寬度應按路面寬度計算，公路型道路用地寬度應計算至道路路肩邊緣。
2 包括停車場、回車場的廣場用地面積應按設計用地面積計算。
B.0.11 綠化用地面積應按下列規定計算：
1 喬木、花卉、草坪混植的大塊綠地及單獨的草坪綠地應按綠地周邊界限所包圍的面積計算。
2 花壇應按花壇用地面積計算。

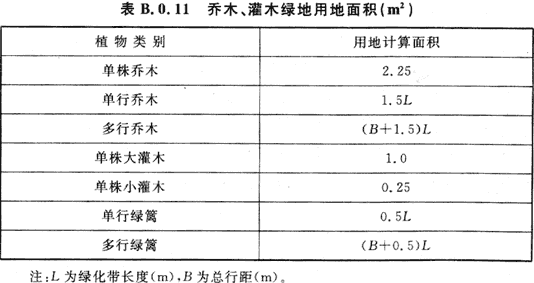

3 喬木、灌木綠地用地面積應按表B.0.11的規定計算。
B.0.12 綠地率應按下式計算：
B.0.13 投資強度應按下式計算：
注：項目固定資產總投資包括廠房、設備和地價款（萬元）。
B.0.14 行政辦公及生活服務設施用地面積應包括項目用地范圍內行政辦公、生活服務設施占用土地面積或分?jǐn)偼恋孛娣e。當無法單獨計算行政辦公和生活服務設施占用土地面積時，可采用行政辦公和生活服務設施建筑面積占總建筑面積的比重計算得出的分?jǐn)偼恋孛娣e代替。
B.0.15 行政辦公及生活服務設施用地所占比重應按下式計算：
