（免費下載）CJ/T 192-2004 內襯不銹鋼復合鋼管
1 范圍
1 范圍
本標準規定了采用縮徑法、冷擴法、爆燃法或釬焊法復合工藝生產的內襯不銹鋼復合鋼管(簡稱復合管)的標記、要求、尺寸、試驗方法、檢驗規則、標志、包裝、運輸及貯存。
本標準適用于工作壓力不大于2.0 MPa，公稱通徑不大于500 mm，輸送冷熱水、飲用凈水，消防給水、燃?xì)狻⒖諝?、油和蒸汽等低壓流體或其他用途的復合鋼管。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB／T 191―2000 包裝儲運圖示標志
GB／T 241―1990 金屬管液壓試驗方法
GB／T 246―1997 金屬管壓扁試驗方法
GB／T 2102一1988 鋼管的驗收、包裝、標志及質量證明書
GB／T 3091―2001 低壓流體輸送用焊接鋼管
GB／T 6388―1986 運輸包裝收發貨標志
GB／T 8163―1999 輸送液體用無縫鋼管
GB／T 12771―2000 流體輸送用不銹鋼焊接鋼管
GB／T 1 7219―1998 生活飲用水輸配水設備及防護材料衛生安全評價規范
CJ／T 151―2001 薄壁不銹鋼管
3 標記

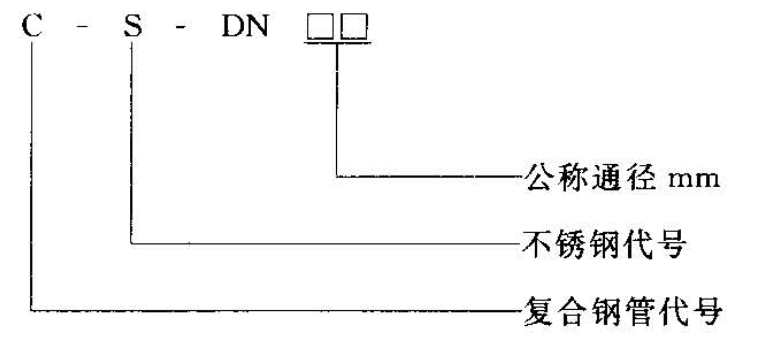

3.1 產品標記
產品標記由不銹鋼材料代號、公稱通徑組成。
3.2 標記示例
C-S-DN100
公稱通徑100 mm內襯不銹鋼復合鋼管。
4 技術要求
4.2 復合鋼管的規格尺寸及允許偏差應符合表1的要求。
5 試驗方法
5.1 外觀
復合鋼管的外觀形狀用目測檢驗。
5.2 尺寸
復合鋼管的尺寸應采用滿足精度要求的量具進行測量。

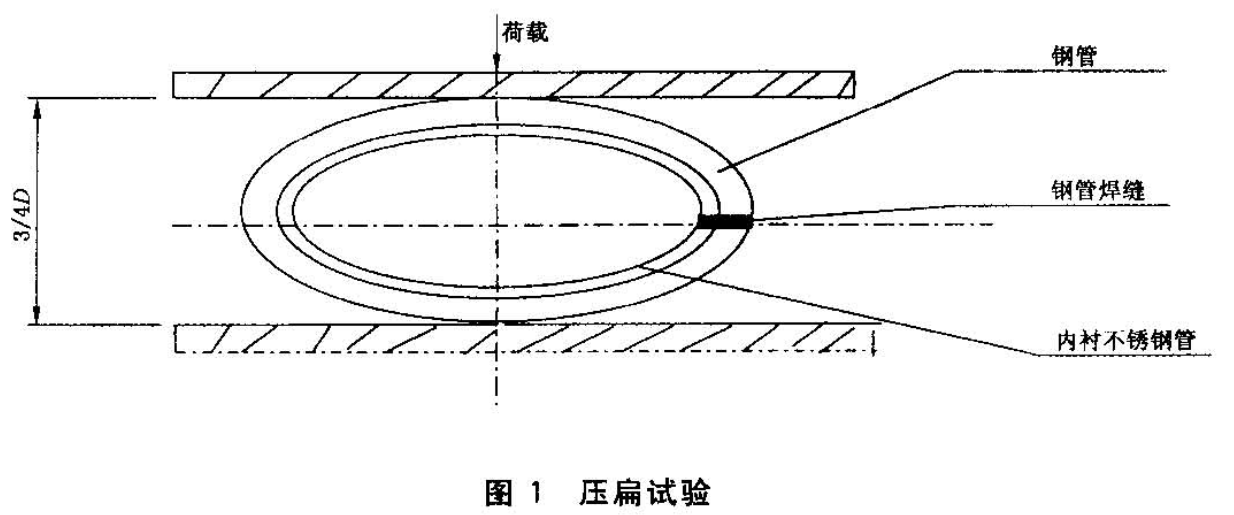

5.3 壓扁試驗
按GB／T 246一1997，鋼管焊縫與荷載呈90°，將試件壓至外徑的3／4。
5.5 衛生性能試驗按GB／T 17219一1998規定的試驗方法執行。
6 檢驗規則
6.1 組批、抽樣
復合鋼管的組批與抽樣按表2要求。
7 標志、包裝、運輸、貯存
7.1 標志
襯塑鋼管外壁應標E產品標志、生產企業名稱、執行標準號。
7.2 包裝
應按GB／T 2102一1988中2.1捆扎包裝，每根鋼管兩端應封套。每捆產品應掛有兩個合格證，合格證上應有以下內容：產品名稱、產品標記、數量、批號、標準號、生產日期、生產廠名和地址，并按GB／T 6388一1986、GB／T 191一2000執行。
7.3 運輸
復合鋼管在運輸過程中，不應拋摔或劇烈撞擊。
7.4 貯存
復合鋼管應平直堆放在室內，不得長期堆放在潮濕場所。
附錄A (規范性目錄)結合強度試驗
A.1 結合強度試驗
從檢驗的每批復合鋼管中，任取2根管段作為本試驗的試樣，試樣表面應清潔干凈。
