（免費下載）CJ/T 233-2006 建筑小區排水用塑料檢查井 [廢止版]
1 范圍
1 范圍
本標準規定了以塑料樹脂（PVC、PE、PP等）為主要原料，經加工成型工藝生產的檢查井（以下簡稱檢查井）的構成、材料、井座分類及標記、要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。
本標準適用于建筑小區（居住區、公共建筑區、廠區等）范圍內的外徑不大于800mm，埋設深度不大于6m的排水管道上設置的塑料檢查井。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注明日期的引用文件，其最新版本適用于本標準。
GB/T 2828.1 計數抽樣程序 第1部分：按接收質量限（AQL）檢索的逐批檢驗抽樣計劃（GB/T 2828.1-2003，idt ISO 2859-1：1999）。
GB/T 2918 塑料試樣狀態調節和試驗的標準環境（GB/T 2918-1998，idt ISO 291：1997）
GB/T 5836.2 建筑排水用硬聚氯乙烯PVC-U管件
GB/T 8801 硬聚氯乙烯（PVC-U）管件墜落試驗方法
GB/T 8802 熱塑性塑料管材、管件 維卡軟化溫度的測定（GB/T 8802-2001，eqv ISO 2507：1995）
GB/T 8806 塑料管材尺寸測量方法（GB/T 8806-1988，eqv ISO 3126：1974）
GB/T 10002.3 埋地排污、廢水用硬聚氯乙烯（PVC-U）管材（GB/T 10002.3-1996，neq ISO 4435：1991）
GB/T 14152 熱塑性塑料管材耐外沖擊性能試驗方法 時針旋轉法（GB/T 14152-2001，eqv ISO 3127：1994）
GB/T 18477 埋地排水用硬聚氯乙烯（PVC-U）雙壁波紋管材
GB/T 19472.1-2004 埋地用聚乙烯（PE）結構壁管道系統 第1部分：聚乙烯雙壁波紋管材
GB/T 19472.2 埋地用聚乙烯（PE）結構壁管道系統 第2部分：聚乙烯纏繞結構壁管材
CJ/T 211 聚合物基復合材料檢查井蓋
CJ/T 212 聚合物基復合材料水箅
CJ/T 3012 鑄鐵檢查井蓋
JC 889 鋼纖維混凝土檢查井蓋
HG/T 3091 橡膠密封件 給排水及污水管道用接口密封圈 材料規范
EN 13598.1 無壓埋地排水排污用熱塑性管道系統-硬聚氯乙烯（PVC-U）、聚丙烯（PP）、聚乙烯（PE）結構壁管第1部分：管材、管件及系統規范
3 術語、縮略語
3.2 縮略語
de（OD） 外徑
ID 內徑
ds 承口中部內徑
PVC-U 硬聚氯乙烯
PP 聚丙烯
PE 聚乙烯
PVC 聚氯乙烯
ABS 丙烯晴-丁二烯-苯乙烯
JJG 樹脂復合材料
4 構成
4.1 檢查井由井座、井筒和井蓋及其配件組成，見圖1。
有防護蓋座的污水檢查井，應在井筒上口加內蓋。

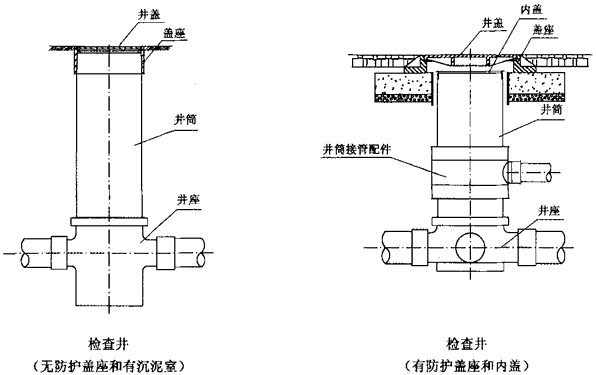

圖1 檢查井構成示意圖
4.2 井座分為有流槽和有沉泥室兩種。
4.3 井蓋按附錄A的規定執行，配件按附錄B的規定執行。
4.4 井筒應根據排水管道埋設深度按GB/T 10002.3、GB/T 18477、GB/T 19472.1、GB/T 19472.2和EN 13598.1（外徑系列）管材，截取需要的長度。
5 材料
5.3 密封材料
橡膠密封圈材質應符合HG/T 3091中的要求。
6 井座分類及標記
6.1 井座按構造分成有流槽和有沉泥室兩類，另有特殊功能的水封井座和跌水井座。井座規格見附錄C。
7 要求
7.1 井座顏色
PVC、PP井座顏色一般為灰色，PE為黑色，其他顏色可由供需雙方協商確定。
7.2 外觀
井座內壁應光滑、平整。表面不應有氣泡和有害的傷痕、裂口、凹陷、色澤不均及分解變色線。
7.5 井座性能應符合表7的要求。

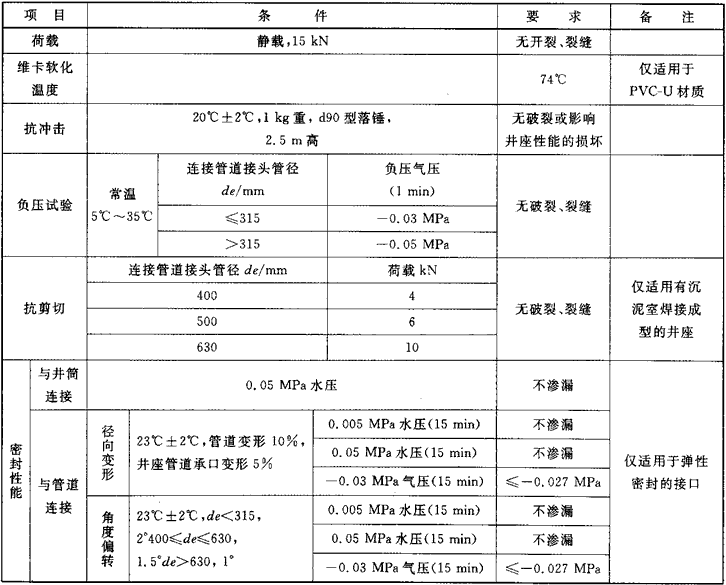

表7 井座性能要求
8 試驗方法
8.1 狀態調節和試驗環境
除另有規定外，試樣應按GB/T 2918的規定，在23℃±2℃環境中進行狀態調節和試驗，狀態調節時間不應小于24h。
8.2 外觀檢查
用目測檢驗。
8.4 荷載試驗
每種規格井座取試樣1件。

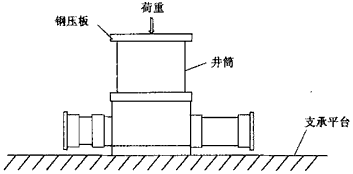

將井座水平放置在支承平臺上，按表8規定配置井筒，井筒上邊緣應齊平且垂直筒軸心，鋼壓板應大于井筒外徑，見圖7。以10mm/min±2mm/min速率施加表7規定的荷重，目測井座有無產生裂縫和開裂。

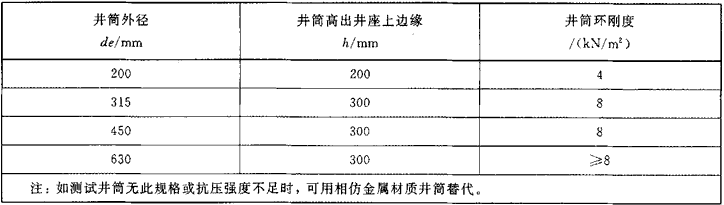

表8 荷載試驗井筒要求
圖7 荷載試驗裝置
8.5 維卡軟化溫度試驗
按GB/T 8802進行。
8.8 剪切試驗

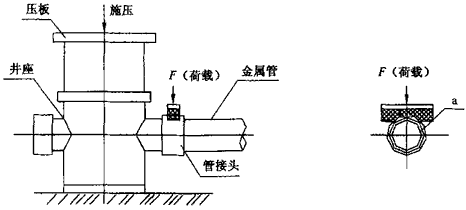

將井體井筒組合試件按圖10設置于測試平臺，井筒上方壓板上施壓穩定試件，在管接頭上，以10mm/min±2mm/min速率施加表7規定的荷重F，目測井座接頭有無產生裂縫和開裂。
圖10 剪切試驗裝置示意圖
8.9 彈性密封接頭試驗
彈性密封接頭試驗裝置按圖11、圖12所示，參照GB/T 19472.1-2004附錄E“彈性密封圈接頭的密封試驗方法”進行。
G——井座承口變形的測量點；
α——總的角度偏差；
H——管材變形的測量點；
b——井座；
E——柔性帶或橢圓形壓塊；
M——壓力表/真空表；
W——可調支撐；
P——壓力；
a——管材；
V——真空；
S——井座支撐；
Z——壓塊。
圖11 檢查井彈性密封接頭徑向變形角度偏差測試裝置示意圖
圖12 在井體管接頭與管道連接處壓塊定位
9 檢驗規則
9.1 產品需經生產廠質量檢驗部門檢驗合格并附有合格證方可出廠。
9.2 組批
按同一原料、配方和工藝情況下生產同一規格的檢查井井座為一批，每批數量按表10確定。如生產數量少，生產期20d尚不足表10中數量時，則以20d產量為一批。

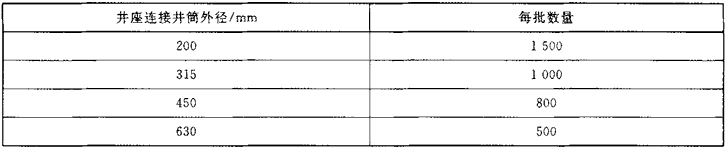

表10 每批數量
9.4 型式試驗
型式試驗應為第7章中全部項目。
按9.3.2的規定，對7.2～7.4項目進行檢驗，在檢驗合格產品中隨機抽取足夠樣品，進行7.5中各項試驗，一般情況下每兩年進行一次型式檢驗，并有以下情況之一時，應進行型式試驗。
a）結構、材料、配方、工藝有較大改變，可能影響產品性能時；
b）因任何原因停產時間較長，恢復生產時；
c）出廠檢驗結果與上次型式檢驗有較大差別時；
d）新產品或老產品轉廠生產的試制定型鑒定時；
e）國家質量監督機構提出需要進行型式檢驗時。
9.5 判定規則
項目7.1～7.4注塑成形的井座按表11進行判定。
當7.5中有一項達不到規定指標時，還應按9.3.2、9.3.3檢驗合格樣品中再隨機抽取雙倍樣品進行該項復試，如仍不合格，則判該批為不合格批。
10 標志、包裝、運輸和貯存
10.2 包裝
生產廠應合理選用包裝材料，一般采用瓦楞紙箱，應按不同品種和規格分別裝箱，大件可用PE塑帶兩件對口捆幫。
10.3 運輸
產品在運輸時，不應受劇烈撞擊、拋摔和重壓。
10.4 貯存
井座應貯存在庫房內，遠離熱源，堆放高度不應超過2m。
附錄A（規范性附錄）檢查井井蓋
A.1 范圍
本附錄適用于排水用檢查井井蓋。A.1 范圍
本附錄適用于排水用檢查井井蓋。
A.2 組成
檢查井井蓋由井蓋、蓋座和密封圈組成（雨水檢查井和防護蓋座的井蓋可不用密封圈）。
附錄B（資料性附錄）檢查井配件
B.1 本附錄適用于排水檢查井與排水管道連接用特殊配件。
B.2 配件種類規格見表B.1。
B.3 檢查井配件標記由配件代號、規格組成。標記示例：
Y315×160為異徑接頭，由外徑315mm變徑至外徑160mm。
F630×160為在井筒外徑630mm上附加一個外徑為160mm的連接接頭。
B.4 配件的承口和插口尺寸均應按本標準正文表2～表6確定。
B.5 檢查井配件材料、性能要求按本標準第5章規定執行。
B.6 除護套管外，所有彈性密封連接配件均應參照GB/T 19472.1-2004中系統的適用性性能要求，并按其附錄B“彈性密封圈接頭的密封試驗方法”進行測試。
B.7 PVC-U配件，應做維卡軟化溫度試驗，維卡軟化溫度≥74℃，試驗方法按GB/T 8802測定。
B.8 除護套管外，所有配件均應進行墜落試驗，試驗條件見表B.1。
表B.1 檢查井配件墜落試驗條件
試驗方法按GB/T 8801的規定進行測試。
B.9 配件的檢驗規則、標志、包裝、運輸和儲存均應符合GB/T 5836.2的要求。

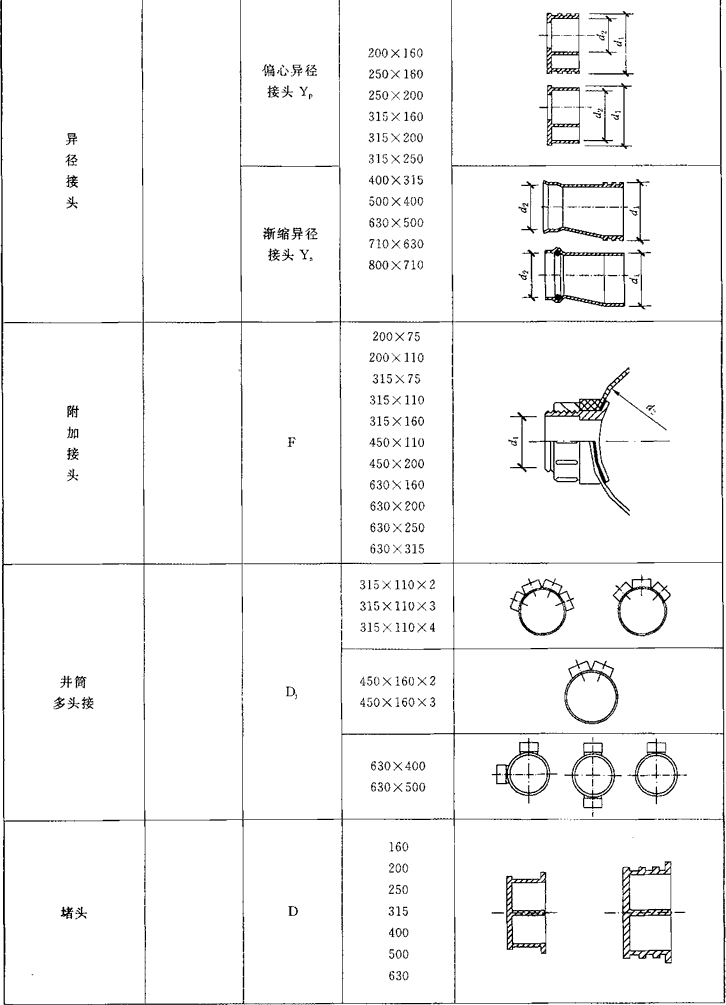

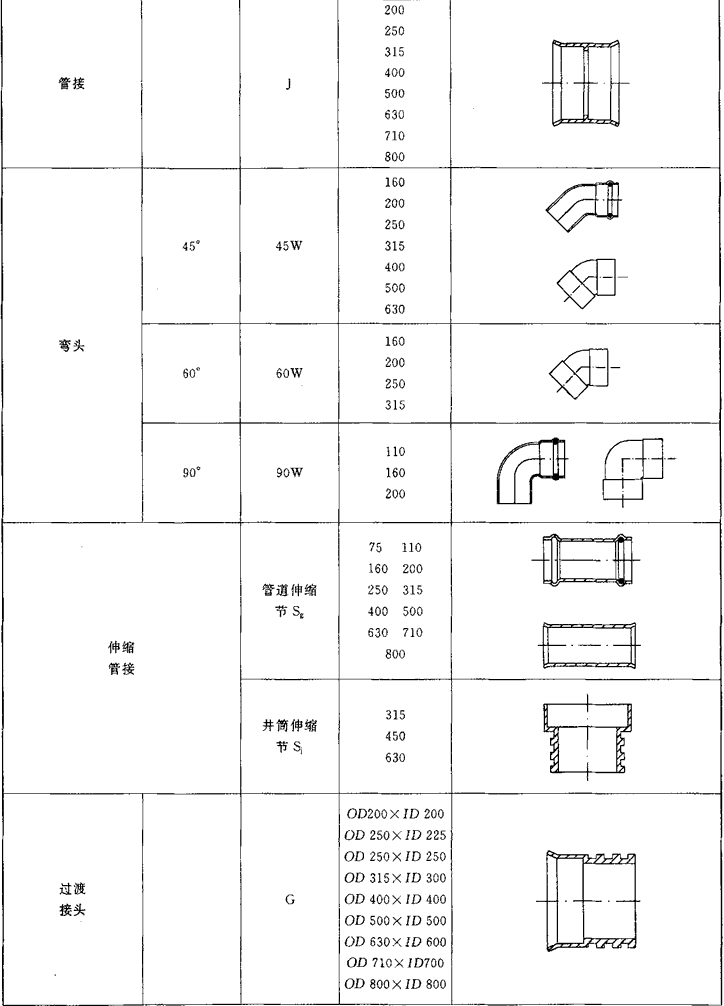

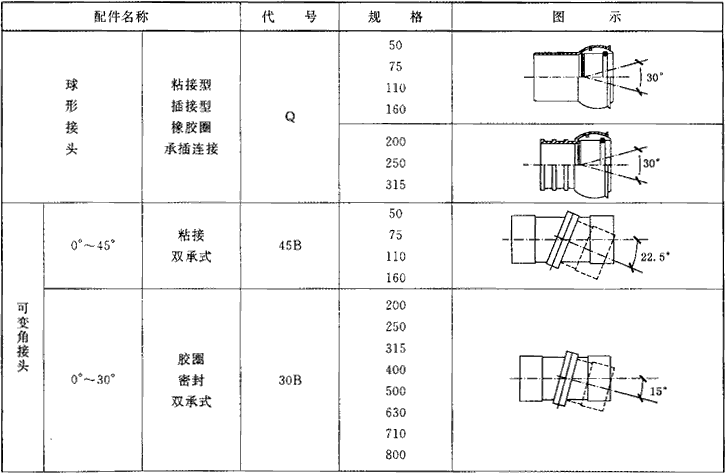

表B.2 配件種類規格表 單位為毫米
附錄C（資料性附錄）塑料檢查井井座規格
附錄C（資料性附錄）塑料檢查井井座規格
C.1 檢查井井座規格見表C.1。

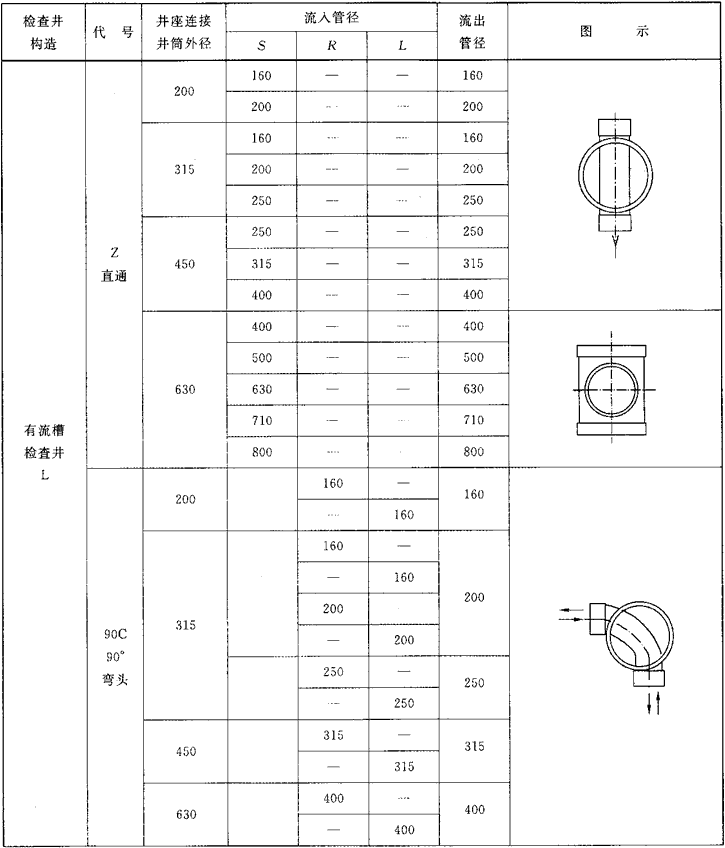

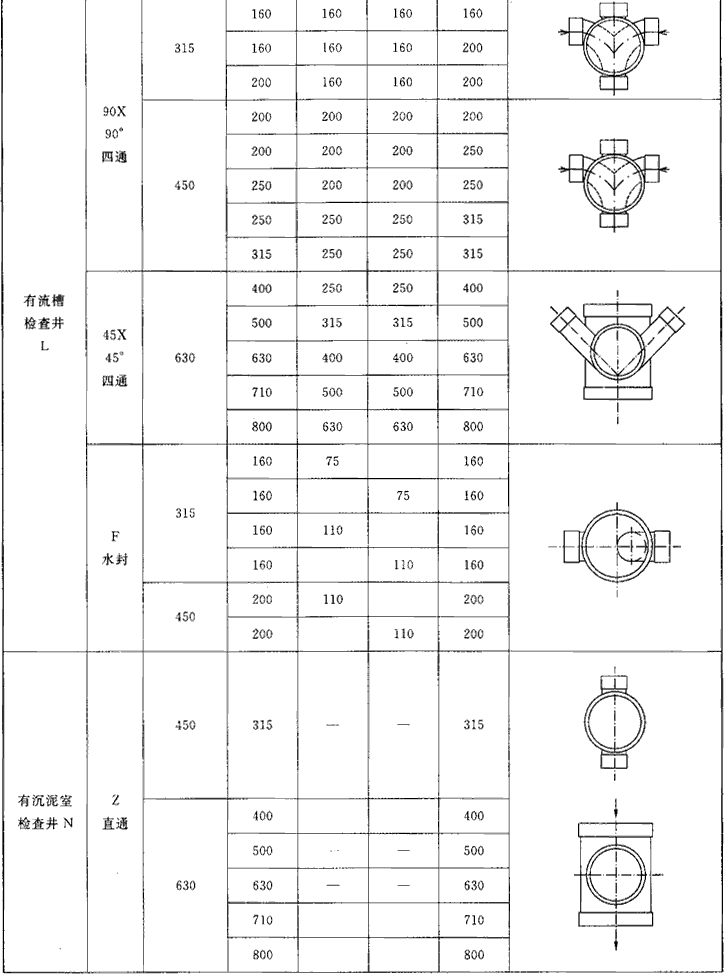

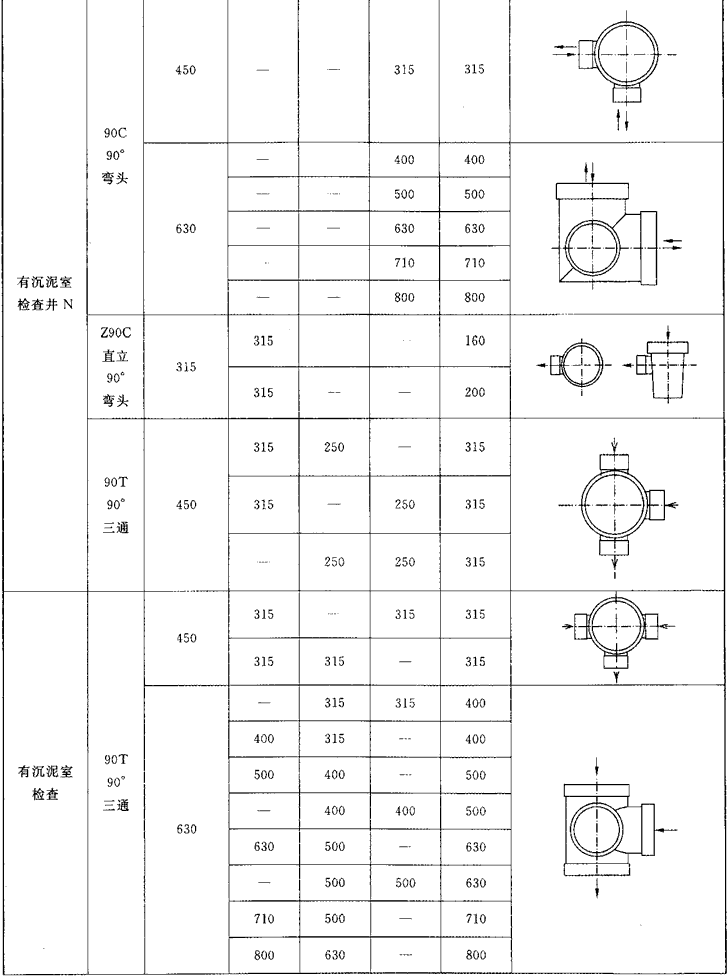

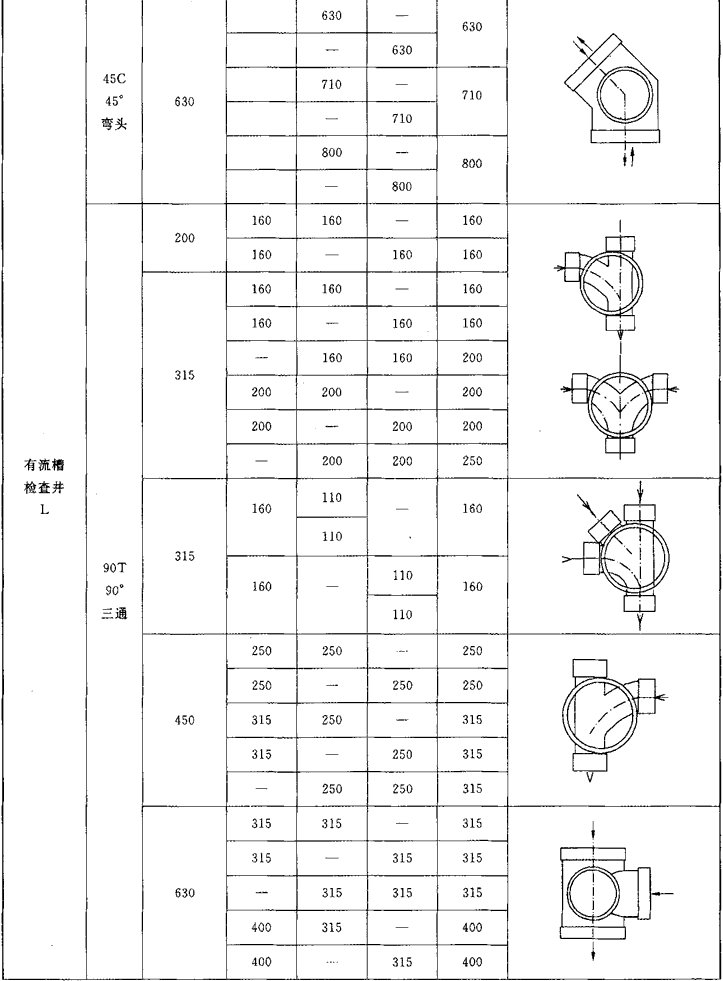

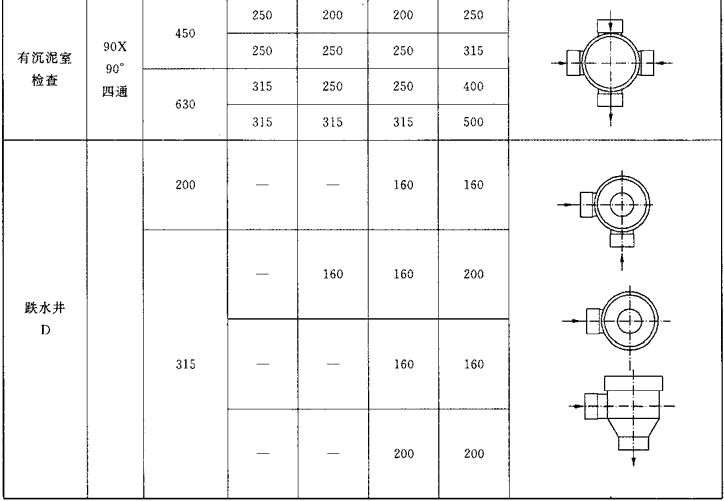

表C.1 檢查井井座規格 單位為毫米
