前言
（免費下載）JTG/T D33-2012 公路排水設計規范
詳情
1 總則
1.0.1 為防止地面水和地下水對公路的損害，保證結構穩定、行車安全，制定本規范。
1.0.2 本規范適用于新建和改擴建各等級公路的排水設計。
1.0.3 路界內排水設施應統籌規劃，合理布局，與路界外排水系統和設施合理銜接。
1.0.4 公路排水設計應重視環境保護和水土保持，防止水體污染。
1.0.5 公路排水設計應在不斷總結實踐經驗和科研成果的基礎上，積極采用新技術、新材料和新工藝。
1.0.6 公路排水設計除應符合本規范外，尚應符合國家現行有關標準的相關規定。
2 術語和符號
3 總體要求
3.0.1 公路排水系統的設置應以保障結構穩定和行車安全為目的。系統中的路界地表、路面內部及路界地下排水設施間應互相銜接與協調，保證公路排水系統的有效性和耐久性。
3.0.2 公路排水設計應包括排水系統總體設計、水文調查與計算、排水設施結構形式和材料選擇、水力計算等內容。
3.0.3 公路排水系統總體設計應在全面調查沿線水文、氣象、地形、地質、環境敏感區等建設條件的基礎上，根據公路功能、等級，確定排水設計原則，劃分排水段落，分段確定路線和主要構造物排水方案和排水路線，完成排水系統布置圖。
3.0.4 公路排水系統的總體設計應在公路總體設計中同步完成，工程條件簡單、不進行總體設計的公路工程，宜單獨對排水系統進行總體設計。
3.0.5 公路排水系統應與主體工程及自然環境相適應。設計中應注重各種排水設施的功能和相互之間的銜接，防、排結合，形成完善的排水系統。
3.0.6 公路排水設計應避免沖毀農田及水利設施。
3.0.7 穿越城鎮的公路排水設施應與城鎮現有或規劃的排水系統相協調。
3.0.8 排水設施的結構應安全耐久、經濟合理，便于施工、檢查和養護維修。
3.0.9 施工臨時性排水設施宜與永久性排水設施相結合。
3.0.10 冰凍區地面排水設施應耐冰凍、耐鹽蝕；地下排水設施應置于當?shù)刈畲髢錾罹€以下，無法滿足時，應采取保溫措施。
3.0.11 公路路線設計應做好綜合規劃，降低下穿道路排水難度。路線設計高程低于臨近水體時，應進行專門的防排水設計，保證安全。
3.0.12 橋面應設置完善的排水設施，應重視橋面防水層、黏結層的設置和材料選擇。
3.0.13 隧道排水設計應采取防、排、截、堵相結合的綜合措施，隧道內外應形成完整的排水系統。
3.0.14 多年凍土、膨脹土、黃土、鹽漬土及滑坡等路段，應將排水系統作為處治措施的組成部分，進行綜合設計。
3.0.15 公路經過水環境敏感路段時，應采取相應的路（橋）面等水收集、處理措施。
3.0.16 蒸發池與路基邊溝外緣的距離不得小于5m，且應設置隔離網、踏步等安全防護設施。蒸發池的設計水位應低于排水溝溝底高程，池的容積應能滿足及時完成滲透和蒸發的要求。多年凍土、黃土等對蒸發池設置有特殊要求的地區，應進行特殊設計。
3.0.17 路側公路排水設施的形式選擇應與安全設施設置緊密配合。路塹段排水邊溝宜采用淺碟形或帶蓋板的邊溝，采用敞開式深邊溝時路側應設置護欄。
3.0.18 公路排水設施不應兼做其他非公路排水用途。
4 路界地表排水
5 路面內部排水
6 路界地下排水
7 公路構造物、下穿道路及沿線設施排水
8 特殊地區及特殊路段排水
9 水文與水力計算
附錄A 各種排水構造物用圬工材料強度要求
附錄A 各種排水構造物用圬工材料強度要求
表A 各種排水構造物的材料強度要求
| 材料類型 | 最低強度要求 | 使用場合 |
| 磚 | MU10 | 檢查井 |
| 片石 | MU30 | 溝底和溝壁鋪砌 |
| 水泥砂漿 | M10（寒冷地區）或M7.5（其他地區） |
漿砌、抹面 |
| 水泥混凝土 | C25（寒冷地區）或C20（其他地區） | 混凝土構件 |
| C15 | 混凝土基礎 |
附錄B 各種溝管的水力半徑和過水斷面面積計算表
附錄B 各種溝管的水力半徑和過水斷面面積計算表

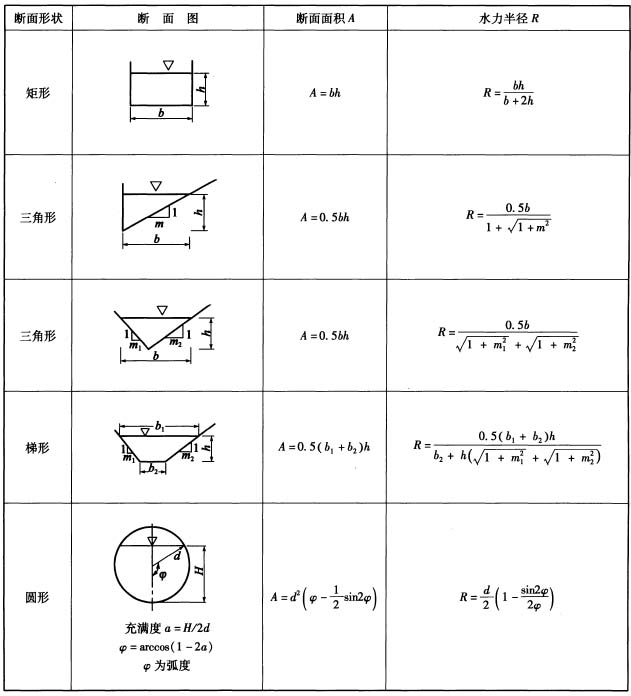

表B-1 溝管水力半徑和過水斷面面積計算公式
表B-2 U形排水溝水力半徑和過水斷面面積
附錄C 開口式泄水口截流率計算諾謨圖
附錄C 開口式泄水口截流率計算諾謨圖

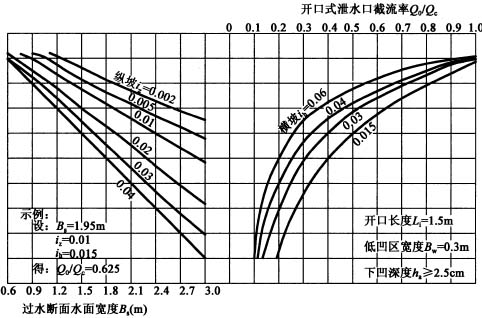

圖C-1 開口長度Li＝1.5m，低凹區寬度Bw＝0.3m，下凹深度ha≥2.5cm

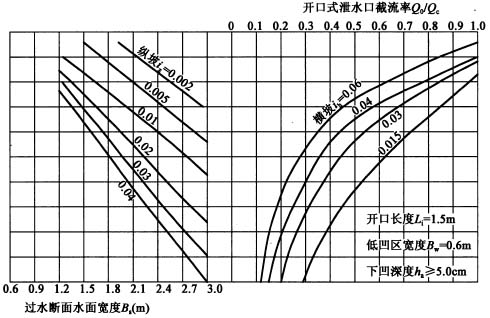

圖C-2 開口長度Li＝1.5m，低凹區寬度Bw＝0.6m，下凹深度ha≥5.0cm

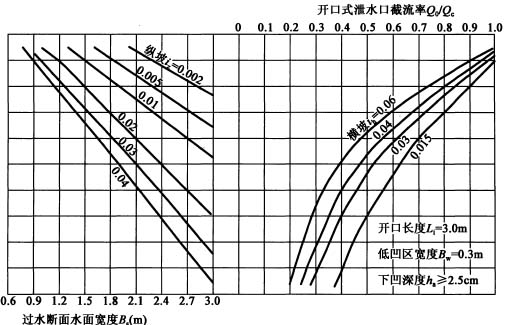

圖C-3 開口長度Li＝3.0m，低凹區寬度Bw＝0.3m，下凹深度ha≥2.5cm

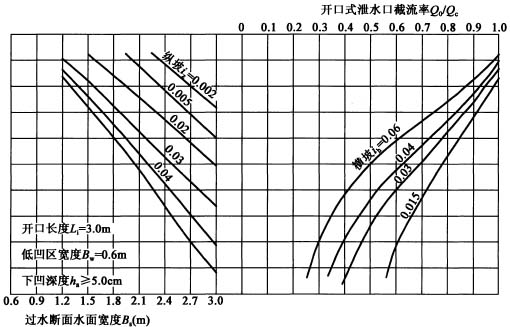

圖C-4 開口長度Li＝3.0m，低凹區寬度Bw＝0.6m，下凹深度ha≥5.0cm

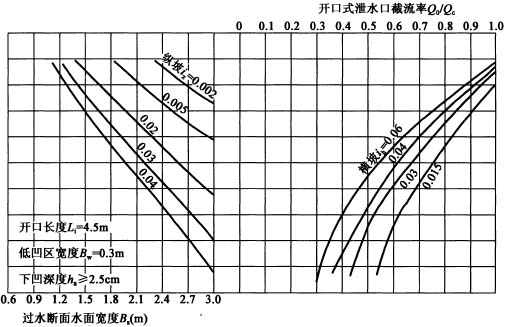

圖C-5 開口長度Li＝4.5m，低凹區寬度Bw＝0.3m，下凹深度ha≥2.5cm

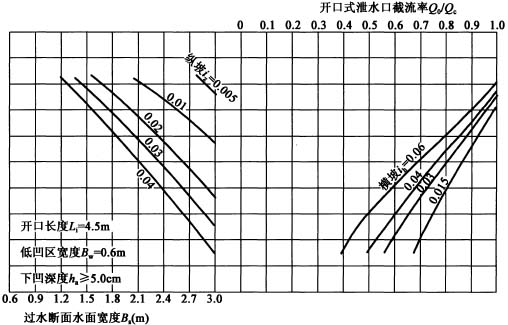

圖C-6 開口長度Li＝4.5m，低凹區寬度Bw＝0.6m，下凹深度ha≥5.0cm
