（免費下載）CJJ 143-2010 埋地塑料排水管道工程技術規程
1 總 則
1.0.1 為了在埋地塑料排水管道工程設計、施工及驗收中，做到技術先進、安全適用、經濟合理、確保工程質量，制定本規程。
1.0.2 本規程適用于新建、擴建和改建的無壓埋地塑料排水管道工程的設計、施工及驗收。
1. 0.3 埋地塑料排水管道輸送的污水應符合現行行業標準《污水排入城市下水道水質標準》CJ 3082的規定。
1.0.4 埋地塑料排水管道工程的設計、施工及驗收除應符合本規程規定外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 材 料
4 設 計
5 施 工
6 檢 驗
7 驗 收
7.0.1塑料排水管道工程完工后應進行竣工驗收，驗收合格后方可交付使用。
7.0.2塑料排水管道工程竣工驗收應在分項、分部、單位工程驗收合格的基礎上進行。驗收程序應按國家現行相關法規和標準的規定執行，并應按要求填寫中間驗收記錄表。
7.0.3塑料排水管道竣工驗收時，應核實竣工驗收資料，進行必要的復驗和外觀檢查。對管道的位置、高程、管材規格和整體外觀等，應填寫竣工驗收記錄?？⒐ぜ夹g(shù)資料不應少于以下內容：
1 施工合同。
2 開工、竣工報告。
3 經審批的施工組織設計及專項施工方案。
4 臨時水準點、管軸線復核及施工測量放樣、復核記錄。
5 設計交底及工程技術會議紀要。
6 設計變更單、施工業務聯系單、監理業務聯系單、工程質量整改通知單。
7 管道及其附屬構筑物地基和基礎的驗收記錄。
8 回填土壓實度的驗收記錄。
9 管道接口和金屬防腐保護層的驗收記錄。
10 管道穿越鐵路、公路、河流等障礙物的工程情況記錄。
11 地下管道交叉處理的驗收記錄。
12 質量自檢記錄，分項、分部工程質量檢驗評定單。
13 工程質量事故報告及上級部門審批處理記錄。
14 管材、管件質保書和出廠合格證明書。
15 各類材料試驗報告、質量檢驗報告。
16 管道的閉水檢驗記錄。
17 管道變形檢驗資料。
18 全套竣工圖、初驗整改通知單、終驗報告單及驗收會議紀要。
7.0.4塑料排水管道工程質量檢驗項目和要求，應按現行國家標準《給水排水管道工程施工及驗收規范》GB 50268的規定執行。
7.0.5驗收合格后，建設單位應組織竣工備案，并將有關設計、施工及驗收文件和技術資料立卷歸檔。
附錄A 管側土的綜合變形模量
A.0.1管側土的綜合變形模量應根據管側回填土的土質、壓實密度和溝槽兩側原狀土的土質，綜合評價確定。

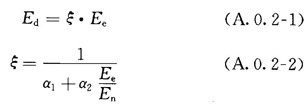

A.0.2管側填土的綜合變形模量Ed，可按下列公式計算：
式中：Ee——管側回填土在要求壓實密度時相應的變形模量(kN/m2)，應根據試驗確定；當缺乏試驗數據時，可按表A.0.2—1的規定取值；
En——溝槽兩側原狀土的變形模量(kN/m2)，應根據試驗確定；當缺乏試驗數據時，可按表A.0.2—l的規定取值；
ξ——綜合修正系數；
α1、α2——與 Br (管中心處溝槽寬度) 和D1 (管外徑) 的比值有關的計算參數，可按表A.0.2—2的規定取值。
表A.0.2—1 管側回填土和溝槽側原狀土變形模量(kN/m2)
| 回填土壓實度（％） | 原狀土標準貫入錘擊數N63.5 | 變形模量 | ||||
| 砂礫、砂卵石 | 砂礫、砂卵石（細粒土含量≤12％ | 砂礫、砂卵石（細粒土含量＞12％ | 黏性土或粉土（WL＜50％）（砂粒含量＞25％） | 黏性土或粉土（WL＜50％）（砂粒含量＜25％） | ||
| 85 | 4＜N≤14 | 5000 | 3000 | 1000 | 1000 | — |
| 90 | 14＜N≤24 | 7000 | 5000 | 3000 | 3000 | 1000 |
| 95 | 24＜N≤50 | 10000 | 7000 | 5000 | 5000 | 3000 |
| 100 | ＞50 | 20000 | 14000 | 10000 | 10000 | 7000 |
注：l 表中數值適用于lOm以內覆土；當覆土超過lOm時，表中數值偏低。
2 回填土的變形模量Ee可按要求的壓實度采用；表中的壓實度(％)系指設計要
求回填土壓實后的干密度與該土在相同壓實能量下的最大干密度的比值。
3 基槽兩側原狀土的變形模量En可按標準貫入度試驗的錘擊數確定。
4 WL為黏性土的液限。
5 細粒土系指粒徑小于0.075mm的土。
6 砂粒系指粒徑為(0.075～2.O)mm的土。
表A.0.2—2 計算參數α1及α2的取值
| Br/D1 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 | 5.0 |
| α1 | 0.252 | 0.435 | 0.572 | 0.680 | 0.838 | 0.948 |
| α2 | 0.748 | 0.565 | 0.428 | 0.320 | 0.162 | 0.052 |
A.0.3對于填埋式敷設的管道，當（Br/D1）＞5時，可取ξ＝1.0計算。此時，Br應為管中心處按設計要求達到的壓實密度的填土寬度。
附錄B 塑料排水管道與檢查井連接構造
附錄B 塑料排水管道與檢查井連接構造
1—檢查井；2—水泥砂漿；3—素灰漿；4—中介層；5—管材；6—橡膠密封圈
1—檢查井；2—PVC—U管；3—混凝土套環；4—橡膠密封圈
圖B 塑料排水管道與檢查井連接構造示意(一)
l—檢查井井壁；2—卸壓拱板；3—排水塑料管；4—橡膠
密封圈；5—管基；6—原狀土；7—漸變過渡區回填礫石或級配砂石(壓實系數大于等于0.95)
l—檢查井井壁；2—遇水膨脹橡膠條；3—現澆混凝土剛性環梁；
4—排水塑料管；5—橡膠密封圈；6—遇水膨脹橡膠條；
7—管基；8—原狀土；9—漸變過渡區回填礫石或級配砂石(壓實系數大于等于0.95)
圖B 塑料排水管道與檢查井連接構造示意(二)
l—檢查井井壁；2—卸壓拱板；3—塑料管道；4—管外壁結合層；
5—原狀土；6—管基；7—漸變過渡區回填礫石或級配砂石(壓實系數大于等于0.95)
1—塑料檢查井井壁；2—塑料管道；3—橡膠密封圈；
4—原狀土；5—管基；6—漸變過渡區回填礫石或級配砂石(壓實系數大于等于0.95)
圖B 塑料排水管道與檢查井連接構造示意(三)
附錄C 閉水試驗
C.0.1閉水試驗時水頭應符合下列規定：
1 當試驗段上游設計水頭不超過管頂內壁時，試驗水頭應以試驗段上游管頂內壁加2m計。
2 當試驗段上游設計水頭超過管頂內壁時，試驗水頭應以試驗段上游設計水頭加2m計。
3 當計算出的試驗水頭超過上游檢查井井口時，試驗水頭應以上游檢查井井口高度為準。
C.0.2試驗中，試驗管段注滿水后的浸泡時間不應少于24h。
C.0.3當試驗水頭達到規定水頭時開始計時，觀測管道的滲水量，直到觀測結束時應不斷地向試驗管段內補水，保持試驗水頭恒定。滲水量的觀測時間不得小于0.5h。
C.0.4在試驗過程中應作記錄。記錄表格式可按照表C.0.4采用。
表C.0.4 管道閉水試驗記錄表
| 工程名稱 | 試驗日期 | 年月日 | ||||
| 管段位置 | ||||||
| 管徑 | 管材種類 | 接口種類 | 試驗段長度 | |||
| 試驗段上游設計水頭 | 試驗水頭 | 允許滲水量[m3/(24h·km)] | ||||
| 滲水量測定記錄 | 次數 | 觀測起始時間T1 | 觀測結束時間T2 | 恒壓時間T（h） | 恒壓時間內的補水量W（m3） | 實測滲水量q[m3/(24h·km)] |
| 1 | ||||||
| 2 | ||||||
| 3 | ||||||
| 折合平均實際滲水量[m3/(24h·km)] | ||||||
| 外觀記錄 | ||||||
| 評語 | ||||||
施工單位：試驗負責人： 監理單位： 設計單位： 使用單位： 記錄員： |
||||||
