JGJ 353-2017 焊接作業廠房供暖通風與空氣調節設計規范 （免費下載）
1 總 則
1.0.1 為貫徹國家安全生產、節能減排的相關技術經濟政策，統一供暖、通風與空氣調節設計，創造符合職業衛生要求的室內工作環境，保證生產安全，提高能源與資源利用效率，保護環境，制定本規范。
1.0.2 本規范適用于新建、擴建、改建和既有廠房專項技術改造的焊接作業廠房的供暖、通風與空氣調節設計。
1.0.3 焊接作業廠房供暖、通風與空氣調節設計除應符合本規范的規定外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 焊接作業廠房 welding operations plant
從事焊接、熱切割和相關生產工藝的各類生產廠房和教學場所。
2.0.2 局部通風 local ventilation
直接排出有害物或直接送入新鮮空氣，使生產環境中局部工作區的有害物被減少或其濃度被稀釋的通風方式。局部通風包括局部排風和局部送風。
2.0.3 局部排風 local exhaust ventilation(LEV)
直接在焊接塵源點設置排風罩對焊接煙塵及其他有害物加以捕捉并將其排除的通風方式。
2.0.4 局部送風 local relief
將新鮮空氣或處理后的再循環空氣采用送風裝置送到指定地點的通風方式。
2.0.5 全面通風 general ventilation
為稀釋廠房或某區域內的有害物或余熱、余濕，對整個空間進行換氣的通風方式，可以通過自然通風和機械通風兩種形式來實現。
2.0.6 高真空局部排風 high vacuum local exhaust
在距焊接作業點距離小于100mm的位置采用小風量高靜壓的方式，利用多級風機或真空泵產生的高真空度從焊接點直接有效排除煙塵的排風方式。
2.0.7 再循環通風 recirculation ventilation
將局部排風或全面通風中的部分或全部含有害氣體或粉塵的空氣，通過過濾等凈化方式處理得到合格空氣，再返回到工作區域的通風方式。
2.0.8 置換通風 displacement ventilation
借助空氣熱浮力作用的機械通風方式?？諝庖缘惋L(fēng)速、小溫差的狀態送入工作區下部，在送風及室內熱源形成的上升氣流的共同作用下，將熱濕空氣及隨之上升的有害物質在工作區頂部排出。
2.0.9 靜電式過濾 electrostatic filter
利用反相電荷收集板，收集帶電灰塵和煙塵微粒的過濾方式；或利用電場使灰塵和煙塵微粒凝聚，呈中性，并隨氣流經過纖維過濾器被捕集的過濾方式。
2.0.10 組合通風 composite ventilation
采用局部通風、全面通風和再循環通風等兩種或兩種以上的系統組合的通風方式。
2.0.11 分層空調 stratified air conditioning
特指僅使高大空間下部工作區域的空氣參數滿足要求的空調方式。
2.0.12 合適高度 proper height
焊接煙塵氣溶膠在擴散過程中集聚成最大濃度帶的高度。
2.0.13 本安型 intrinsic safety
將設備內部和暴露于潛在爆炸性環境的連接導線可能產生的電火花或熱效應能量限制在不能產生點燃水平的電氣設備防爆形式。
3 基本規定
3.0.1 供暖、通風與空氣調節設計，應與生產工藝、總圖、建筑和設備等專業設計密切配合，采取綜合的預防和治理措施，有效控制并減少有害物的發散和擴散。
3.0.2 供暖、通風與空氣調節設計，應設有設備、管道及配件的安裝、操作和維修的空間，或預留安裝維修馬道、檢修孔或檢修門。大型設備及管道應具備運輸和吊裝的條件，設計時設置運輸通道、起吊設施并提交結構進行荷載計算。對有可能造成人體傷害的設備及管道，應采取安全防護措施。
3.0.3 供暖、通風與空氣調節設計過程中，應明確施工及驗收要求，并應符合國家現行標準的有關規定。當設計對施工、調試及驗收有特殊要求時，應在設計文件中加以說明。
3.0.4 供暖、通風與空氣調節設計，應保證暖通空調系統運行的可實施性，各系統設備的選型參數應按設計工況進行修正，設計說明中應明確提出設計運行參數。
4 室內外空氣設計計算參數
5 供 暖
6 通 風
7 空氣調節
8 空氣調節冷熱源
9 檢測與監控
10 消聲隔振與絕熱防腐
附錄A 焊接作業廠房常見化學有害因素容許濃度
A.0.1 焊接作業廠房常見化學物質容許濃度應符合表A.0.1的規定。如設計中出現其他化學有害因素，也應符合國家現行標準《工作場所有害因素職業接觸限值 第1部分 化學有害因素》GBZ 2.1的有關規定。

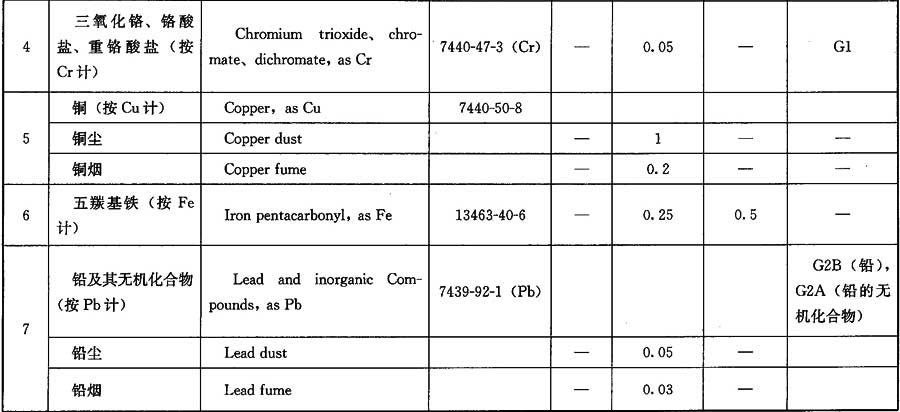

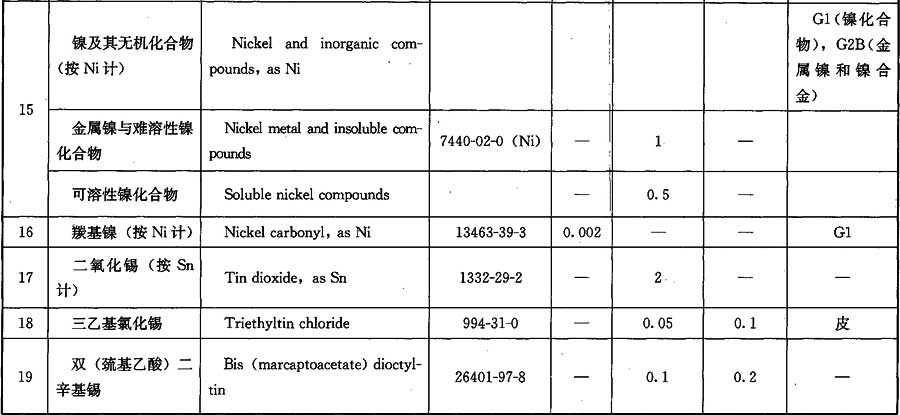

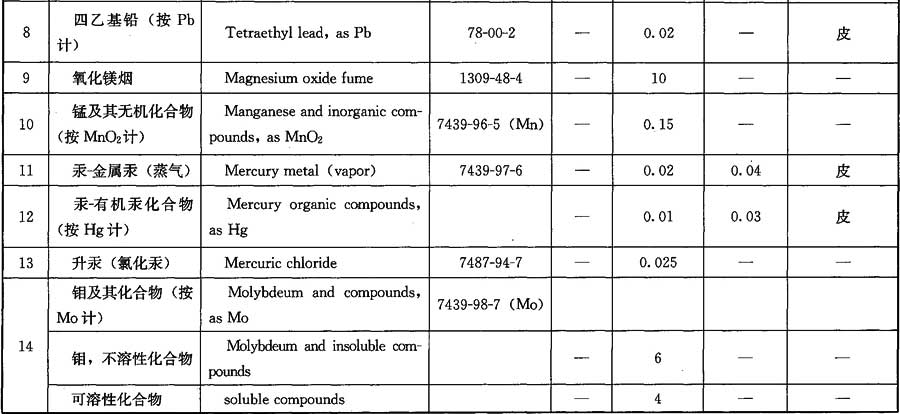

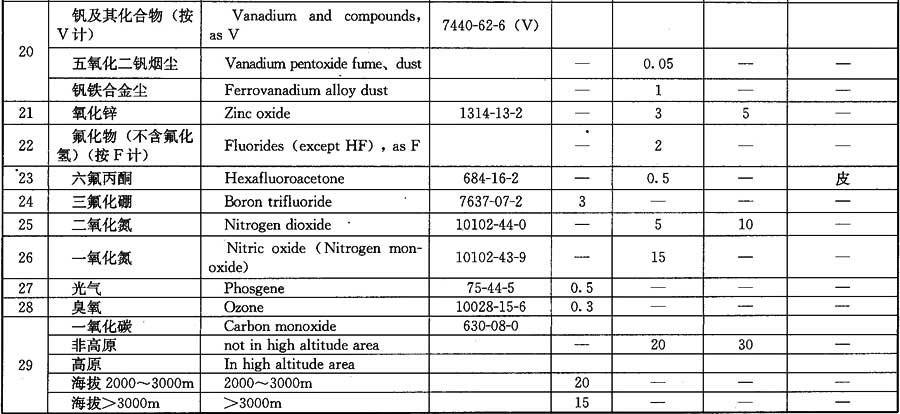

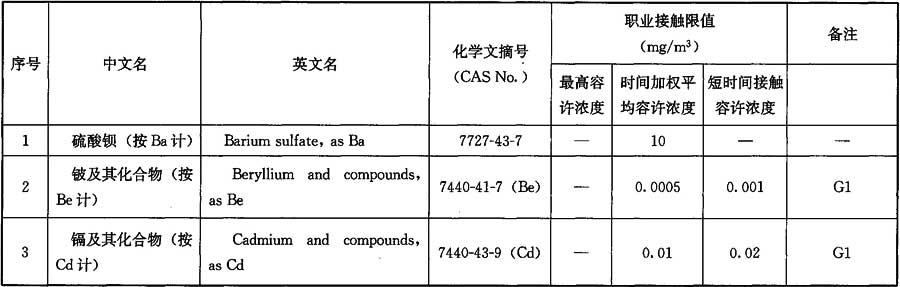

表A.0.1 工作場所空氣中化學物質容許濃度
A.0.2 焊接作業廠房常見粉塵容許濃度直符合表A.0.2的規定。如設計中出現其他粉塵，應符合國家現行標準《工作場所有害因素職業接觸限值 第1部分 化學有害因素》GBZ 2.1的有關規定。

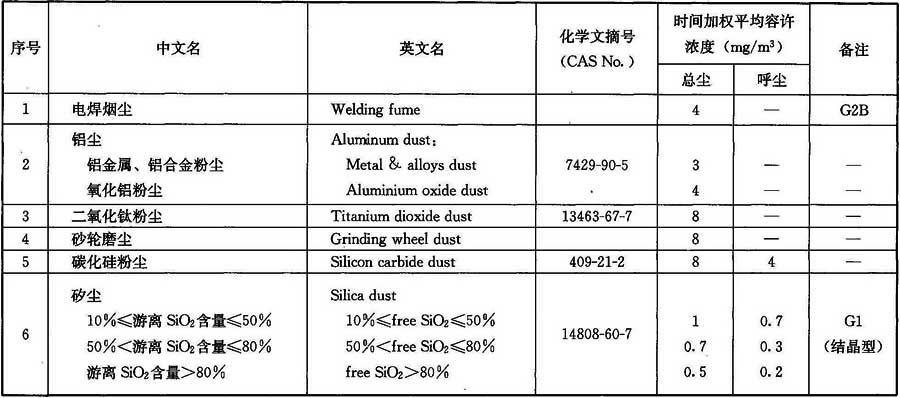

表A.0.2 工作場所空氣中粉塵容許濃度
注：1 總粉塵簡稱“總塵”，指用直徑為40mm濾膜，按標準粉塵測定的方法采樣所得到的粉塵。
2 呼吸性粉塵簡稱“呼塵”，指按呼吸性粉塵標準測定方法所采集的可進入肺泡的粉塵粒子，其空氣動力學直徑均在7.07μm以下，空氣動力學直徑5μm粉塵粒子的采樣效率為50％。
