JGJ/T 141-2017 通風管道技術規程 （免費下載）
1 總 則
1.0.1 為了規范通風管道的制作、安裝和檢驗，做到安全適用、技術先進、經濟合理、節能環保、方便施工及確保質量，制定本規程。
1.0.2 本規程適用于工業與民用建筑金屬、非金屬及復合材料通風管道(簡稱風管)的制作、安裝與檢驗。
1.0.3 通風管道的制作、安裝與檢驗除應符合本規程外，尚應符合國家現行有關標準的規定。
2 基本規定
2.0.1 風管的制作與安裝應按設計圖紙、合同約定和相關技術標準的規定執行，發生變更應有設計變更的通知書。
2.0.2 風管施工前應按設計圖紙與建設單位、監理單位及結構施工單位共同核查風管預留孔洞位置，與相關專業單位協調管線綜合排布，確定風管的現場安裝位置。
2.0.3 風管按材質分類為金屬、非金屬及復合材料，其構成見表2.0.3。風管制作與安裝所用板材、型材以及其他主要成品、半成品材料的規格、性能，應符合設計及國家現行相關產品標準的規定，并且有出廠檢驗合格證明文件，材料進場時應按國家現行有關標準進行檢查驗收。

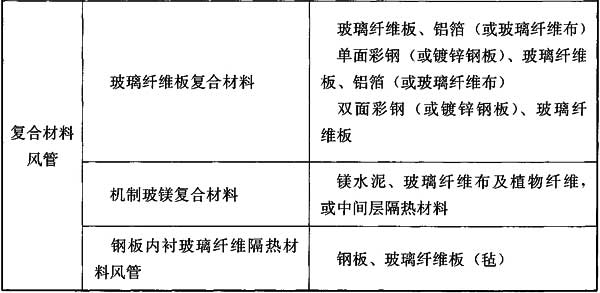

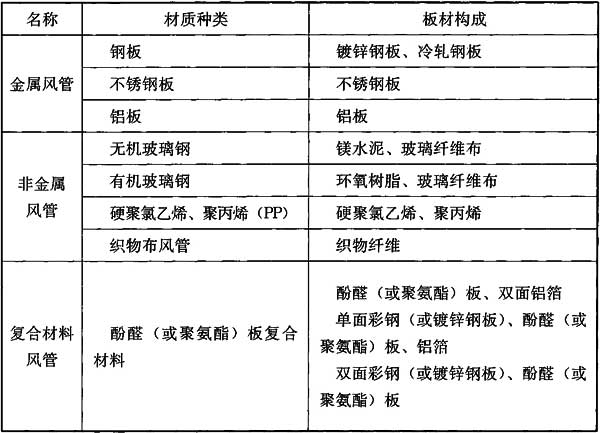

表2.0.3 風管材質分類表
2.0.4 非金屬風管、復合材料風管的燃燒性能不應低于現行國家標準《建筑材料及制品燃燒性能分級》GB 8624規定的難燃B1級。
2.0.5 防火風管材質應由不燃材料構成，耐火等級應符合設計規定，耐火時限符合設計要求。
2.0.6 成品風管應具有相應的合格證明，包括主材的材質證明、風管強度及嚴密性檢測報告，非金屬風管、復合材料風管還需提供消防及衛生檢測合格的報告。成品風管的性能試驗方法應符合本規程附錄A的規定。
2.0.7 風管制作宜采用節能、環保、高效、機械化加工程度高的工廠化制作，風管安裝宜采用裝配化施工。
2.0.8 風管制作與安裝所使用的計量器具及檢測儀器精度應滿足要求，處于正常狀態并在有效檢定期內。
2.0.9 隱蔽工程中安裝的風管在隱蔽前應經建設單位或監理單位相關人員驗收及認可簽證。
2.0.10 風管安裝完畢，應按系統類別進行嚴密性試驗，其試驗方法應符合本規程附錄B的規定。

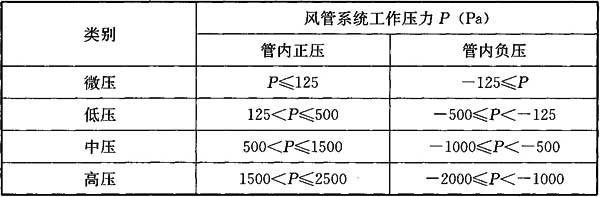

2.0.11 風管系統類別按其工作壓力范圍可按表2.0.11劃分。
表2.0.11 風管系統類別
2.0.12 金屬風管標注尺寸宜采用外邊長或外徑；非金屬、復合材料風管宜采用內邊長或內徑。矩形風管邊長的常用規格應符合表2.0.12-1的規定；圓形風管規格應符合表2.0.12-2的規定。

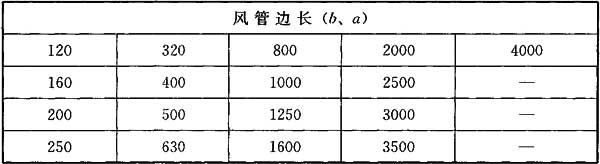

表2.0.12-1 矩形風管常用規格

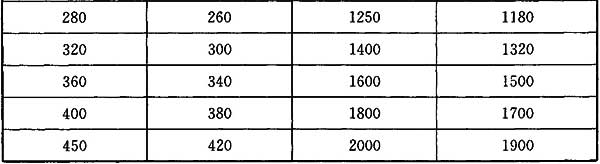

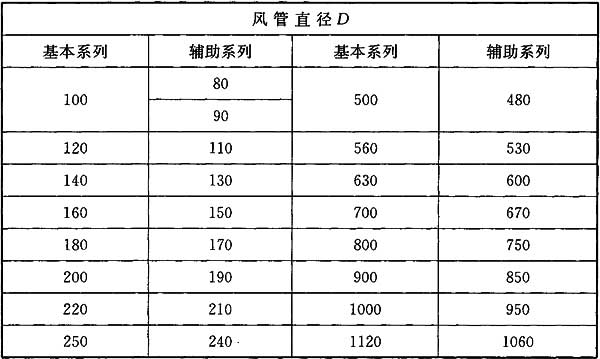

表2.0.12-2 圓形風管規格
2.0.13 扁圓形風管的規格宜采用矩形風管，表示方法宜為b×a、r＝a／2(圖2.0.13)。
圖2.0.13 扁圓形風管表示方法
2.0.14 具有機電工程抗震要求的建筑，通風與空調工程中采用的風管板材、風管系統的布置與敷設及抗震支吊架的設置應符合現行國家標準《建筑機電工程抗震設計規范》GB 50981的規定。
3 風管制作
4 風管安裝
5 風管檢驗
附錄A 風管耐壓強度及漏風量測試方法
附錄B 風管系統漏風量測試方法
B.0.1 漏風量測試裝置應采用經檢驗合格的專用測量儀器，或采用符合現行國家標準《用安裝在圓形截面管道中的差壓裝置測量滿管流體流量》GB 2624規定的計量元件組成的測量裝置。
B.0.2 正壓或負壓風管系統與設備的漏風量測試，分正壓試驗和負壓試驗兩類，可采用正壓試驗的測試來檢驗。
B.0.3 風管系統漏風量測試可整體或分段進行。
B.0.4 風管系統漏風量測試應按下列步驟進行：
1 測試前，被測風管系統的所有開口處均應嚴密封閉，不得漏風。
2 將專用的漏風量測試裝置用軟管與被測風管系統連接。
3 開啟漏風量測試裝置的電源，調節變頻器的頻率，使風管系統內的靜壓達到設定值后，測出漏風量測試裝置上流量節流器的壓差值△P。
4 測出流量節流器的壓差值△P后，按公式Q＝f(△P)(m3／h)計算出流量值，該流量值Q(m3／h)再除以被測風管系統的展開面積F(m2)，即為被測風管系統在實驗壓力下的漏風量QA [m3／(h·m2)]。
B.0.5 當被測風管系統的漏風量QA [m3／(h·m2)]超過設計或本規程的規定時，應查出漏風部位(可用聽、摸、觀察、肥皂水或煙氣檢漏)，做好標記；并在修補后重新測試，直至合格。
B.0.6 風管漏風量測試用測量工具或檢測儀器應符合表B.0.6的規定。

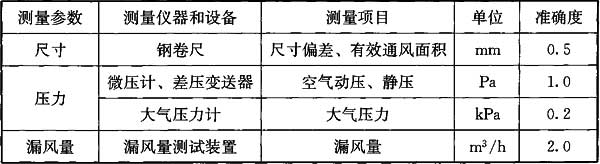

表B.0.6 測試用測量工具或檢測儀器的準確度
附錄C 插入損失測試方法
C.0.1 本測試方法適用于帶消聲措施的靜音型風管的倍頻程消聲量和A聲級消聲量測試。
C.0.2 風速測試采用熱球式風速儀對靜音型風管內的風速進行測試，確定測試消聲器性能時的風速，方法應按現行行業標準《公共建筑節能檢測標準》JGJ／T 177中關于管道內風速測試的方法，測點均勻布置在測試斷面上(圖C.0.2)。

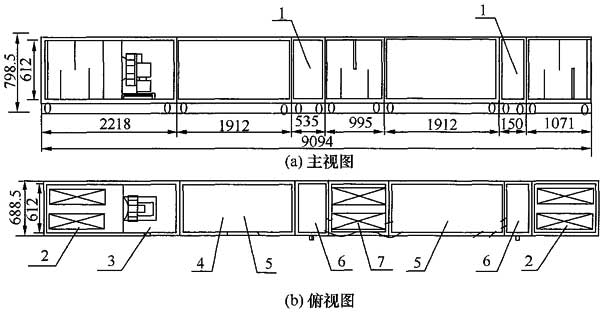

圖C.0.2 測試裝置圖
1-測試點；2-消聲段；3-風機段；4-風速測點；5-阻力測點；6-噪聲測點；7-靜音型風管
C.0.3 消聲性能測試按照現行國家標準《聲學 管道消聲器和風道末端單元的實驗室測量方法 插入損失、氣流噪聲和全壓損失》GB／T 25516采用倍頻程法，在靜音型風管前后分別測出63Hz、125Hz、250Hz、500Hz、1000Hz、2000Hz、4000Hz、8000Hz噪聲的聲壓級，然后對應相減得到倍頻程消聲量。也可只采用A計權，在靜音型風管前后分別測出噪聲的A聲壓級，然后相減得到A聲壓級消聲量。
C.0.4 風管插入損失測試用儀器應符合表C.0.4的規定。

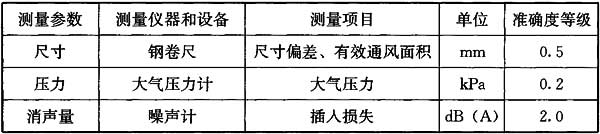

表C.0.4 測量儀器和設備的準確度
