1 范 圍
1 范 圍
本標準規定了加熱生活用水的冷凝式家用燃?xì)饪焖贌崴?以下簡稱冷凝熱水器)的分類和型號、材料和結構、要求、試驗方法、驗收規則、標志和說明書、包裝、運輸和貯存。
本標準適用于除人工煤氣之外符合GB／T 13611規定燃?xì)?、額定熱輸入不大于70kW的強制排氣式冷凝熱水器、強制給排氣式冷凝熱水器和室外型冷凝熱水器。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB／T 191 包裝儲運圖示標志(GB／T 191-2008，ISO 780：1997，MOD)
GB／T 1019-2008 家用和類似用途電器包裝通則
GB 4208 外殼防護等級(IP代碼)(GB 4208-2008，IEC 60529：2001，IDT)
GB 4706.1-2005 家用和類似用途電器的安全 第1部分：通用要求(IEC 60335-1：2004(Ed4.1)IDT)
GB／T 5013.1-2008 額定電壓450／750V及以下橡皮絕緣電纜 第1部分：一般要求(IEC 60245-1：2003，IDT)
GB／T 5023.1-2008 額定電壓450／750V及以下聚氯乙烯絕緣電纜 第1部分：一般要求(IEC 60227-1：2007，IDT)
GB／T 7306.1 55°密封管螺紋 第1部分：圓柱內螺紋與圓錐外螺紋(GB／T 7306.1-2000，eqv ISO 7-1：1994)
GB／T 7306.2 55°密封管螺紋 第2部分：圓錐內螺紋與圓錐外螺紋(GB／T 7306.2-2000，eqv ISO 7-1：1994)
GB／T 7307 55°非密封管螺紋(GB／T 7307-2001，eqv ISO 228-1：1994)
GB／T 12113-2003 接觸電流和保護導體電流的測量方法(IEC 60990-1999，IDT)
GB／T 13611 城鎮燃?xì)夥诸惡突咎匦?br/>GB 14536.1-2008 家用和類似用途電自動控制器 第1部分：通用要求(IEC 60730-1：2003，IDT)
GB 14536.6-2008 家用和類似用途電自動控制器 燃燒器電自動控制系統的特殊要求(IEC 60730-2-5：2004，IDT)
GB 14536.10-2008 家用和類似用途電自動控制器 溫度敏感控制器的特殊要求(IEC 60730-2-9：2004，IDT)
GB／T 17624.1 電磁兼容 綜述 電磁兼容基本術語和定義的應用與解釋(GB／T 17624.1-1998，eqv IEC 61000-1-1：1992)
GB／T 17626.4 電磁兼容 試驗和測量技術 電快速瞬變脈沖群抗擾度試驗(GB／T 17626.4-2008，IEC 61000-4-4：2004，IDT)
GB／T 17626.5 電磁兼容 試驗和測量技術 浪涌(沖擊)抗擾度試驗(GB／T 17626.5-2008，IEC 61000-4-5：2005，IDT)
GB／T 17626.11 電磁兼容 試驗和測量技術 電壓暫降、短時中斷和電壓變化抗擾度試驗(GB／T 17626.11-2008，IEC 61000-4-11：2004，IDT)
GB／T 17799.1-1999 電磁兼容 通用標準 居住、商業和輕工業環境中的抗擾度試驗(IEC 61000-6-1：1997，IDT)
CJ／T 222 家用燃?xì)馊紵骶吆细裨u定程序及試驗規則
3 術語和定義
3.1
冷凝式家用燃?xì)饪焖贌崴?condensing domestic gas instantaneous water heaters
在本標準規定的基準條件下，燃?xì)馊紵裏煔庵械乃直焕淠?，且冷凝過程中的熱量被有救利用的熱水器。
3.2
分段調節式冷凝熱水器 condensing water heater with mechanical adjusting
通過冷凝熱水器設置的分段調節機構，調節冷凝熱水器燃?xì)饬髁坎⑦_(dá)到規定溫度的冷凝熱水器。
3.3
恒溫式冷凝熱水器 thermostatic condensing water heater
針對水流量的變化，通過控制器或恒溫裝置改變冷凝熱水器燃?xì)饬髁坎⑦_(dá)到恒溫的冷凝熱水器。
3.4
熱效率 efficiency(基準條件下)
校正到基準條件下的有效熱輸出與熱輸入之比(％)。
3.5
氣動型燃?xì)猓諝獗壤刂破?pneumatic type gas／air ratio controller
根據氣動信號在控制器出口提供規定燃?xì)鈮毫驂翰?絕對或相對)的比例控制器。
3.6
電子型燃?xì)猓諝獗壤刂葡到y(tǒng) electronic type gas／air ratio control system
由電子控制?？?、能將燃?xì)夂涂諝饬髁空{(diào)至最小的執行機構、傳感器和設定的反饋信號所組成的閉環調制系統。
4 分類和型號
5 材料和結構
5.1 材料
a) 冷凝熱水器的材料及厚度應保證冷凝熱水器在正常使用壽命期間內，能夠承受可預期的機械應力、熱應力和化學腐蝕等不利影響。
b) 工作在80℃以上環境溫度中的零部件，不應使用鋅合金材料。
c) 封閉燃燒室的外殼應采用金屬材料制作。燃燒器應采用熔點大于700℃的材料。
d) 室外型器具的外殼應采用耐腐蝕的金屬材料制作，或其金屬材料表面進行耐腐蝕、耐紫外線涂層處理。
e) 與酸性冷凝液接觸的材料應耐腐蝕或用耐腐蝕的涂料進行涂層處理。
f) 與冷凝熱水器連接的煙氣排出管和密封件應采用耐腐蝕的材料制作。當煙管采用不銹鋼材料時，厚度公稱尺寸不應小于0.3mm。采用碳鋼板時厚度公稱尺寸不小于0.8mm，并應進行雙面搪瓷處理。也可采用同等級耐腐蝕的其他材料制造。
g) 排煙系統使用塑料排煙管或塑料密封襯套時，材料允許的最高使用溫度應高于煙氣溫度；塑料排煙管或塑料密封襯套應是阻燃材料。
h) 調節、控制和安全裝置等部件中使用的橡膠材料應耐燃?xì)?、耐老化?br/>i) 隔熱材料應耐燃，禁止使用石棉隔熱材料。
j) 與水接觸的部件材料不應污染水質。
6 要 求
6.2 冷凝熱水器水路系統的密封性
冷凝熱水器水路系統試驗壓力為最高使用壓力的1.5倍，且最低試驗壓力不應小于1MPa，試驗應無變形和泄漏。
6.3 冷凝熱水器熱輸入的準確性
在額定熱輸入和額定燃?xì)鈮毫l件下，實測冷凝熱水器的熱輸入不應小于標示額定熱輸入值的90％。
6.6 分段調節和恒溫式強制排氣冷凝熱水器的煙道堵塞安全裝置和風壓過大安全裝置：
a) 煙道堵塞安全裝置
應在5min以內關閉通往燃燒器的燃?xì)馔罚也荒茏詣釉匍_啟；在關閉之前應無熄火、回火、影響使用的火焰溢出及妨礙使用的離焰現象。
b) 風壓過大安全裝置
風壓在80Pa以前安全裝置不應動作。在產生熄火、回火、影響使用的火焰溢出及妨礙使用的離焰現象之前，安全裝置關閉通往燃燒器的燃?xì)馔贰?span style="display:none">CJ/T 336-2010 冷凝式家用燃?xì)饪焖贌崴?（免費下載）
6.8 恒溫式冷凝熱水器防過熱保護的有效性
滿足5.2.24要求的過熱保護裝置，在出水溫度不超過95℃前，并且在不損壞其他部件時(溫度保險器除外)，應用獨立的關閉部件引發燃?xì)夤┙o關閉，并且以后的燃?xì)夤┙o只能通過手動復位。
6.10 冷凝熱水器熱交換器的耐久性
熱交換器和與冷凝水接觸的其他部件應耐腐蝕。熱交換器在50％額定熱流量下進行耐久性試驗后重復測定熱效率時，效率的降低不應超過5％。
6.12 冷凝熱水器泄壓裝置安全要求
a) 在達到水路系統耐壓值之前，泄壓裝置應正常；泄壓值應高于最高適用水壓。
b) 泄壓裝置耐久性要求應合格。
6.13 冷凝熱水器標志和警示牌的耐用性
冷凝熱水器上的專用標志和警示牌，應牢固、耐用。
6.14 冷凝熱水器電氣設備和電子控制器的安全性
a) 電氣安全應符合附錄C的規定。
b) 電磁兼容應符合附錄D的規定。
6.16 冷凝熱水器熱水溫度
a) 在額定熱輸入50％～100％之間時，應至少有一點的輸出熱水溫度不應低于55℃。
b) 在上述范圍內其他輸出熱水溫度不應低于50℃。
6.17 冷凝熱水器停水溫升
停水溫升不應超過18K。
6.18 冷凝熱水器熱水溫度精度、熱水溫度超調和收斂時間
a) 熱水溫度超調不應超過±5℃。
b) 熱水溫度控制精度不應超過±3℃。
c) 熱水溫度收斂時間，對于熱輸入不超過20kW的冷凝熱水器不應超過25s；對于熱輸入超過20kW的冷凝熱水器不應超過45s。
7 試驗方法
7.3 冷凝熱水器水路密封性試驗
水路應保持水壓5min(去除泄壓閥)。
7.4 冷凝熱水器熱輸入準確性試驗
冷凝熱水器按制造商要求調整到額定或最大熱輸入狀態，用0-2氣運行達到熱平衡后，用氣體流量計測量燃?xì)饬髁?。流量?jì)的指針應運轉一周以上，而且試驗時間不少于1min。將實測的燃?xì)夂牧堪词?1)折算成基準狀態下熱輸入，應符合6.3要求。當使用濕式流量計測量時，應用式(2)對燃?xì)饷芏冗M(jìn)行修正，用dh取代d。
式中：
——15℃、101.3kPa、基準狀態下的試驗折算熱輸入的數值，單位為千瓦(kW)；
Qi——15℃、101.3kPa基準干設計氣低熱值的數值，單位為兆焦每標準立方米(MJ／Nm3)；
V——試驗燃?xì)饬髁康臄?shù)值，單位為立方米每小時(m3／h)；
Pg——試驗時燃?xì)饬髁坑?jì)內燃?xì)鈮毫Φ臄?shù)值，單位為千帕(kPa)；
Pa——試驗時大氣壓力的數值，單位為千帕(kPa)；
d——干試驗氣相對密度的數值；
tg——試驗燃?xì)饬髁坑?jì)內的燃?xì)鉁囟鹊臄?shù)值，單位為攝氏度(℃)；
dr——基準干設計氣的相對密度的數值；
Ps——在tg時飽和水蒸氣壓力的數值，單位為千帕(kPa)；
0.622——基準狀態下水蒸氣相對密度的數值。
7.7 分段調節和恒溫式強制排氣冷凝熱水器煙道堵塞安全裝置和風壓過大安全裝置
使用0-2氣、額定熱輸入狀態下，在有風狀態試驗后進行。
a) 煙道堵塞安全裝置
分別測定從堵塞排氣口和強制停止風機時至燃?xì)馔逢P(guān)閉的時間，同時檢查燃?xì)馔纺芊裨僮詣哟蜷_；
安全裝置動作，關閉通往燃?xì)馔非埃阅繙y法試驗有無熄火、回火、影響使用的火焰溢出及妨礙使用的離焰現象。
b) 風壓過大安全裝置
調節調壓箱調節擋板使調壓箱內壓力徐徐上升，以目測安全裝置動作以前，燃燒器有無熄火、回火、影響使用的火焰溢出及妨礙使用的離焰現象；
檢查安全裝置是否在80Pa以前動作，動作后燃?xì)馔肥欠耜P(guān)閉。
7.9 冷凝熱水器過熱保護有效性試驗
用0-2氣，在額定熱輸入、熱平衡條件下，用加熱器加熱進水，在人為模擬引發恒溫器的功能失效條件下，過熱保護應關閉主燃燒器的燃?xì)夤┙o。
7.11 冷凝熱水器熱交換器耐久性試驗
使用0-2氣，供水壓力0.1MPa，將冷凝熱水器置于50％額定熱輸入條件下，在冷凝熱水器累計運行1200h后，重復測定冷凝熱水器熱效率應符合6.15的規定(本試驗也可由制造商提供第3方的試驗報告)。
7.13 泄壓裝置安全性試驗
冷凝熱水器通水，在充滿水時關閉熱水出口，然后從進水入口緩慢加壓，檢查泄壓安全裝置應正常動作。
7.14 標示和警示牌耐用性試驗
用清水潤濕的軟布擦拭銘牌15s，再用汽油潤濕的軟布擦拭銘牌15s。試驗后標志和警示牌的文字應清晰易讀，無脫離和破裂。

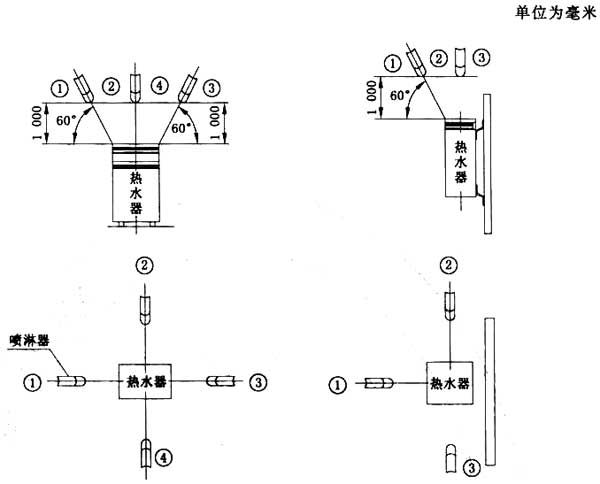

圖9 室外型冷凝熱水器的噴淋狀態試驗裝置示意圖
7.15 電氣設備和電子控制器的安全性試驗
a) 冷凝熱水器應按附錄C的規定試驗電氣設備的電氣安全。
b) 使用單片機電子控制系統的冷凝熱水器，應按附錄C的規定試驗電氣安全外，還應按附錄D規定試驗電子控制器的電磁兼容安全。
注：有制造商提供的第三方試驗報告時，可不進行本試驗。
7.17 冷凝熱水器熱水溫度試驗
用0-2氣，額定電壓，供水壓力為0.1MPa，進水溫度20℃±2℃條件下：
供水運行10min，可調節恒溫器設置在最高溫度的位置。將水流量減少，使冷凝熱水器在額定熱輸入值50％～100％的自動輸出變化范圍內連續運行，試驗是否符合6.16的要求。
7.18 冷凝熱水器熱水停水溫升試驗
用0-2氣、額定電壓、供水壓力為0.1MPa、進水溫度20℃±2℃，使出水溫度比進水溫度高40K±2K，運行10min后，迅速關閉水閥門，1min后打開水閥門，測量冷凝熱水器出水最高溫升不應大于18K。
7.19 冷凝熱水器調節精度、收斂時間和超調試驗
a) 用0-2燃?xì)?、額定電壓、供水壓力為0.1MPa、出水溫度40℃±0.5℃。進水流量干擾調節速度為1s。
試驗條件下最大熱水量的—20％干擾后，再調節水流量為最大熱水量。
對大于12kW冷凝熱水器的進水流量干擾為最大熱水量的—10％，再調節水流量為最大熱水量。
b) 按圖10安裝，調節到額定熱輸入，運行5min，運行期間供水流量應足以使燃?xì)忾y門完全打開。依次施加進水干擾流量，并用多筆記錄儀記錄熱水溫度變化曲線，計算超調、熱水溫度調節精度和收斂時間。再調節水流量為最大熱水量，試驗過程同前。
注：熱水溫度收斂時間是指從施加干擾流量開始記時，到控制器調節出水溫度為設定出水溫度±2℃的時間間隔。

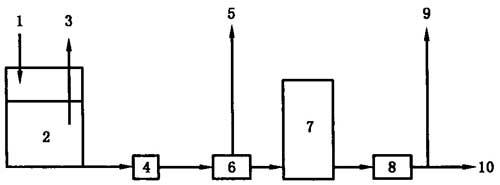

1——進冷水；
2——冷水槽；
3——流量；
4——溫度；
5——冷水槽；
6——水泵；
7——流量計；
8——冷凝熱水器；
9——閥；
10——出熱水。
圖10 冷凝熱水器的恒溫調節特性試驗裝置示意圖
8 驗收規則
8.1 冷凝熱水器的型式試驗和產品監督試驗按CJ／T 222的規定進行。
8.2 冷凝熱水器的產品試驗項目及不合格分類見表6。

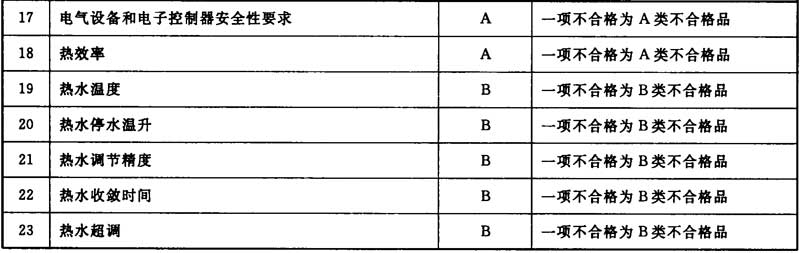

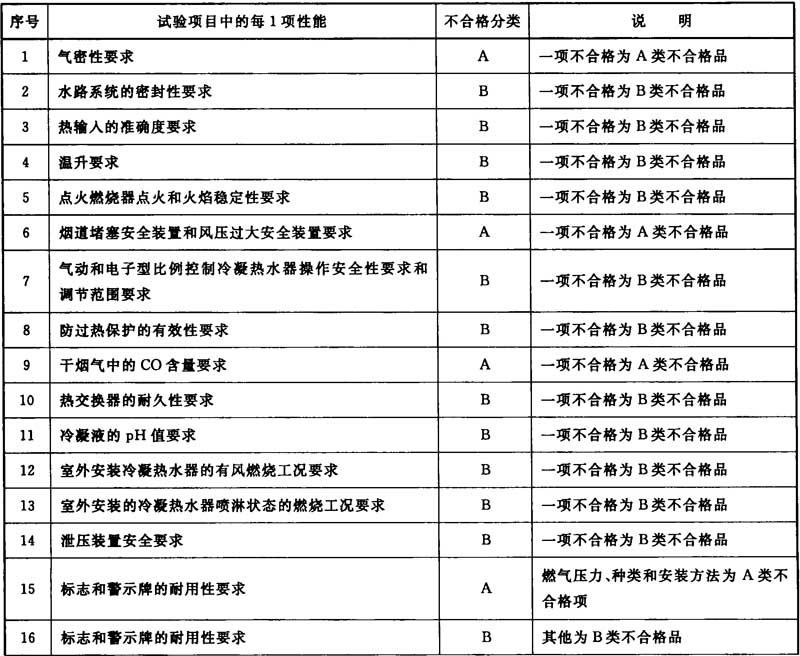

表6 產品試驗項目及不合格分類
9 標志和說明書
10 包裝、運輸和貯存
附錄A 燃?xì)馔分腥細庾詣娱y的組成和密封力的要求
A.2 閥的密封力要求見表A.1。

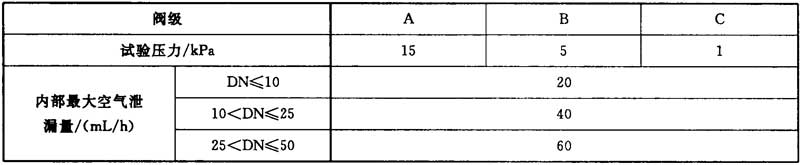

表A.1 閥的密封力要求
附錄B 冷凝熱水器效率的校正
B.1 干空氣濕度和進水溫度在以下范圍內，應進行校正：
B.2 試驗條件下，燃燒空氣的空氣濕度與基準值有差別，測定效率應按式(B.1)進行校正：
式中：
△η1——空氣濕度偏離基準值時試驗效率的校正系數，以百分比表示；
Xr——是試驗條件下空氣濕度，以g／kg干空氣表示；
Xa——是基準條件下空氣濕度，以g／kg干空氣表示(20g／kg)。
B.3 試驗條件下，進水溫度與基準進水溫試驗值由差別，測定效率應按式(B.2)進行校正：
式中：
△η2——進水溫度偏離基準值時試驗效率的校正系數，以百分比表示；
△Ta——是基準條件下進水溫度(35℃)；
Ty——是試驗條件下進水溫度，以℃表示。
總的校正值按式(B.3)：
式中：
η——是校正到燃?xì)饣鶞?zhǔn)條件下和空氣基準條件下的效率，以百分比表示；
ηj——是7.16試驗的燃?xì)饣鶞?zhǔn)條件下的效率，以百分比表示。
附錄C 使用交流電冷凝熱水器的電氣安全
C.2 防護等級
器具的電擊防護等級應為Ⅰ類或Ⅱ類。
室內機外殼防護等級應至少是IPX4。室外機外殼防護等級應至少是IP54。
通過視檢和相關的試驗確定其是否合格。
注：防水等級選擇在GB 4208中給出。
附錄D 安裝電子控制系統的冷凝熱水器電磁兼容安全
附錄E 本標準支持GB 16914-2003基本要求的條款對應
附錄E 本標準支持GB 16914-2003基本要求的條款對應
表E.1給出了本標準支持GB 16914-2003基本要求的條款對應表。

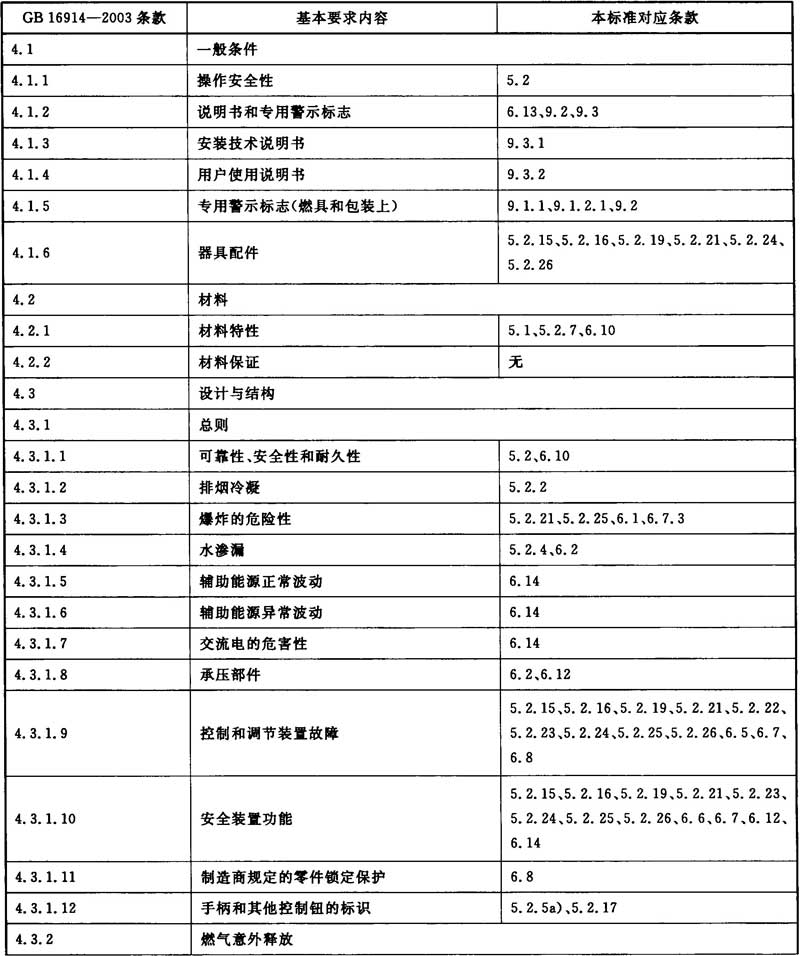

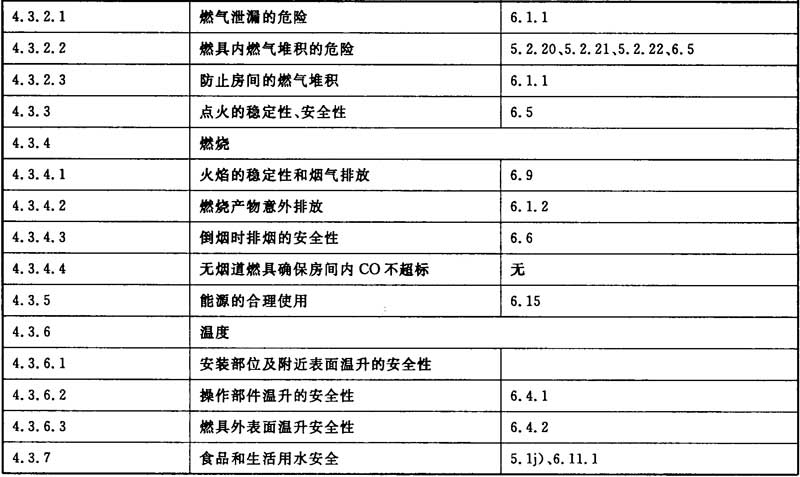

表E.1 本標準支持GB 16914-2003基本要求的條款對應表
