1 總 則
1.0.1 為有效控制供熱站房噪聲與振動對人及環境的影響，規范降噪和減振的設計、施工、驗收和運行維護，制定本規程。
1.0.2 本規程適用于供熱站房噪聲與振動控制工程的設計、施工、驗收和運行維護。
1.0.3 供熱站房的噪聲與振動控制應與供熱工程同時設計、同時施工、同時驗收。
1.0.4 供熱站房噪聲與振動控制的設計、施工、驗收和運行維護，除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術語和符號
2.2 符 號
A——室內特定頻率總吸聲量；
A1——吸聲處理前室內總吸聲量；
A2——吸聲處理后室內總吸聲量；
f——隔振對象的工作頻率；
f0——隔振體系的固有頻率；
g——重力加速度；
IL——隔聲罩的插入損失；
△i——相應的A計權網絡的衰減值；
k——隔振體系的總剛度；
ki——所選用的單個隔振器的剛度；
LA——對應頻率A計權聲壓級；
Lp1、Lp2——罩內外聲壓級；
△Lp——室內平均降噪量；
Lpi——第i個倍頻程聲壓級；
m——隔振體系總質量；
N——隔振器數量；
NR——降噪衰減量；
Pd——作用在隔振器上的干擾力；
Pi——單個隔振器容許承載力；
R1——隔聲罩的隔聲量；
s0——局部隔聲罩開口面積；
s1——罩內表面積；
s2——室內表面積；
Si——室內不同表面的面積；
T——室內混響時間；
T1——吸聲處理前室內混響時間；
T2——吸聲處理后室內混響時間；
V——房間內容積；
W——噪聲源的聲功率；
Wr——透過隔聲罩輻射出來的聲功率；
α1——罩內表面積的平均吸聲系數；
α2——室內表面積的平均吸聲系數；
αi——不同表面特定頻率的吸聲系數；
α——室內特定頻率的平均吸聲系數；
α1——吸聲處理前室內平均吸聲系數；
α2——吸聲處理后室內平均吸聲系數；
β——隔振效率；
μ——振動傳遞率；
τ1——隔聲罩的透射系數。
3 基本規定
3.0.1 供熱站房應采取噪聲與振動控制措施，并應由專業單位進行設計和施工。
3.0.2 供熱站房在設計時應按源強控制原則合理選用設備。
3.0.3 噪聲與振動的監測內容、點位設置、監測頻次、測量時間、評價方法及質量保證和質量控制等應符合國家現行標準《環境噪聲監測技術規范 城市聲環境常規監測》HJ 640和《城市區域環境振動測量方法》GB 10071的有關規定。
3.0.4 居住和公共混合的建筑應按使用功能執行國家現行相應的噪聲振動控制標準。

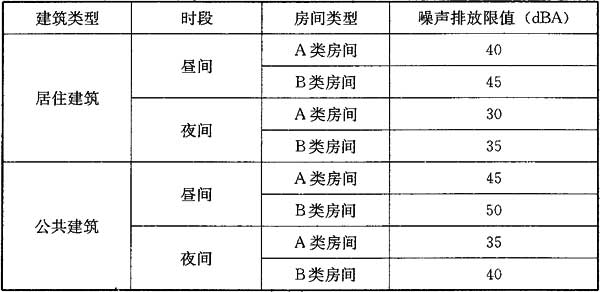

3.0.5 供熱站房運行期間，居住建筑和公共建筑室內結構噪聲排放限值應符合表3.0.5的規定。
表3.0.5 居住建筑和公其建筑室內結構噪聲排放限值
注：A類房間指以睡眠為主要目的，需要保證夜間安靜的休息，包括住宅臥室、醫院病房、賓館客房等；B類房間指主要在晝間使用，需要保證思考與精神集中、正常講話不被干擾的房間，包括學校教室、會議室、辦公室、住宅中起居室等。

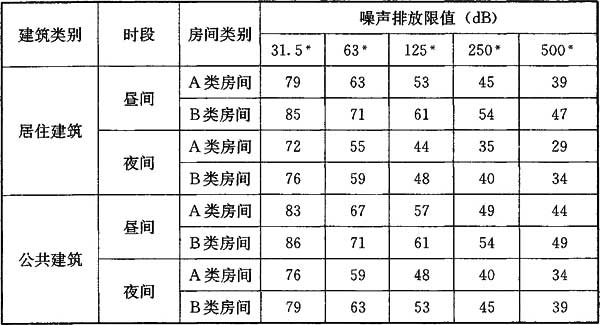

3.0.6 供熱站房運行期間，室內倍頻帶中心頻率的噪聲排放限值應符合表3.0.6的規定。
表3.0.6 室內倍頻帶中心頻率的噪聲排放限值
注：“*”值為類別頻率(Hz)。
3.0.7 供熱站房廠界環境噪聲排放限值應符合表3.0.7的規定。
表3.0.7 供熱站房廠界環境噪聲排放限值
| 廠界外聲環境功能區類別 |
噪聲排放限制（dBA） | |
| 晝間 | 夜間 | |
| 居住建筑 | 55 | 45 |
| 公共建筑 | 60 | 50 |
3.0.8 城市各類區域鉛垂向Z振級標準限值應符合表3.0.8的規定。
表3.0.8 城市各類區域鉛垂向Z振級標準限值
| 敏感點類別 | 鉛垂向Z振級標準限值（dB） | |
| 晝間 | 夜間 | |
| 居住建筑 | 70 | 67 |
| 公共建筑 | 75 | 72 |
4 材料與設施
4.0.1 噪聲與振動控制工程應根據工作環境選用耐溫、耐酸堿、抗腐蝕、阻燃的環保材料。
4.0.2 噪聲與振動控制設施應包括橡膠隔振器和阻尼彈簧隔振器、減振支(吊)架、橡膠或金屬軟接頭、吸聲體、隔聲門窗、消聲器、隔聲罩等。
4.0.3 橡膠隔振器應符合現行行業標準《環境保護產品技術要求橡膠隔振器》HJ／T 380的有關規定，并應符合下列規定：
1 工作環境溫度宜為—15℃～65℃；
2 宜選用耐油、抗老化性能好的橡膠材料；
3 在額定荷載下產生的變形量允許偏差應為±10％；
4 在參振質量下，沿彈性主軸方向的系統固有頻率允許偏差應為±15％；
5 橡膠件表面應無瘤塊、飛邊、裂痕、砂眼、氣泡等表觀缺陷；
6 表面的局部粗糙紋、斑痕深度或?qū)挾染粦?yīng)大于0.5mm。
4.0.4 阻尼彈簧隔振器應符合現行行業標準《環境保護產品技術要求阻尼彈簧隔振器》HJ／T 381的有關規定，并應符合下列規定：
1 軸向靜剛度或在額定荷載下產生的變形量允許偏差應為±10％；
2 在參振質量下沿彈性主軸方向的系統固有頻率允許偏差應為±15％；
3 阻尼比不應小于0.05；
4 應有最大允許變形標記；
5 金屬表面應無裂痕、變形及其他機械損傷，并應進行防腐處理。
4.0.5 減振吊架應符合下列規定：
1 彈簧減振吊架應符合國家現行標準《可變彈簧支吊架》NB／T 47039和《圓柱螺旋彈簧設計計算》GB／T 23935的有關規定；
2 連接螺桿與套筒軸心線應保持同心，彈性受力桿件不應與底孔或框架剛性接觸；
3 減振吊架實測荷載力值不應小于額定荷載理論值，且不應大于理論值的10％；
4 彈簧減振吊架內部應設置防止高頻失效功能的隔離結構；
5 減振吊架應有最大允許變形標記。
4.0.6 管道減振支架應符合下列規定：
1 減振支架強度應能承受設備運行后的管道重量及沖擊力；
2 減振支架中的橡膠隔振墊應采取限位措施。
4.0.7 管道軟接頭應符合下列規定：
1 可曲撓橡膠軟接頭的外觀、質量及物理機械性能等應符合現行行業標準《環境保護產品技術要求 可曲撓橡膠接頭》HJ／T 391和《可曲撓橡膠接頭》GB／T 26121的有關規定。
2 可曲撓橡膠軟接頭兩端內部鋼絲圈應圓整，不應有明顯變形。
3 可曲撓橡膠軟接頭的試驗壓力不應小于工作壓力的1.5倍，爆破壓力不應小于工作壓力的3倍。

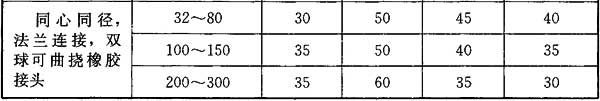

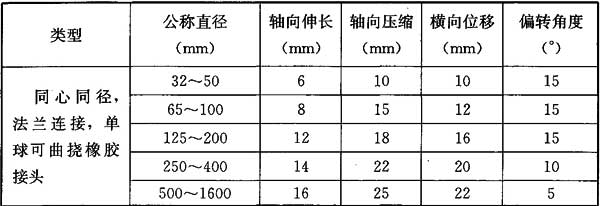

4 橡膠接頭變形量允許值應符合表4.0.7-1的規定。
表4.0.7-1 橡膠軟接頭變形量允許值
5 金屬軟接頭鋼絲或絲帶網套的斷(缺)絲總根數應符合表4.0.7-2的規定。
表4.0.7-2 金屬軟接頭鋼絲或絲帶網套的斷(缺)絲總根數
| 公稱尺寸 | 網套長度＜500mm | 網套長度≥500mm |
| 4～32 | ≤3 | ≤4 |
| 40～100 |
≤6 | ≤8 |
| 125～800 | ≤9 | ≤12 |
6 金屬軟接頭的密封表面不應有裂紋、擦傷、毛刺、砂眼、焊渣等缺陷。軟管內外表面應清潔干燥，不應有銹蝕、鐵屑等殘余物存在。網套與波紋管應貼合，波紋管表面不應有碰傷、焊渣等缺陷。
4.0.8 吸聲體宜采用金屬吸聲板，并應符合下列規定：
1 金屬穿孔板的強度、精度、表面質量、規格應符合現行行業標準《金屬吊頂》QB／T 1561的有關規定；
2 金屬穿孔面板靜荷載能力不應小于160N／m2，最大彈性變形量不應大于10mm，塑性變形量不應大于2mm；
3 金屬面板吊掛件承載能力不應小于150N，且應無明顯塑性變形；
4 條板形、塊板形、格柵形的面板棱邊應平直，最大彎曲度不應大于3‰；
5 金屬面板內填充的超細玻璃棉性能應符合現行行業標準《吸聲用玻璃棉制品》JC／T 469的有關規定。
4.0.9 供熱站房隔聲門窗應符合下列規定：
1 隔聲門應符合現行行業標準《環境保護產品技術要求 隔聲門》HJ／T 379的有關規定；
2 隔聲窗應符合現行行業標準《隔聲窗》HJ／T 17的有關規定。
4.0.10 供熱站房消聲器應符合現行行業標準《通風消聲器》HJ／T 16和《風機用消聲器 技術條件》JB／T 6891的有關規定，并應符合下列規定：
1 消聲器的設計流速宜為4m／s～8m／s；
2 鍋爐煙囪的消聲器應選用耐溫、耐腐蝕材料；
3 燃氣鍋爐房煙囪應安裝冷凝水疏水結構。
4.0.11 隔聲罩應符合下列規定：
1 隔聲罩可按現行國家標準《聲學 隔聲罩和隔聲間噪聲控制指南》GB／T 19886的規定執行；
2 隔聲罩應具有阻燃、無毒、防潮、抗老化特性，不得選用易燃或可散發有毒氣體以及會造成環境污染和危害人體健康的材料；
3 結構設計應便于拆裝，并應有足夠的組合強度，隔聲板、觀察窗和隔聲門等與框架接合面處應具有氣密性；
4 隔聲罩內應設置通風散熱系統。
4.0.12 隔振臺架應符合下列規定：
1 規格、型號應符合設計要求。
2 外形尺寸允許偏差應為±5mm。
3 水平翹曲允許偏差：當邊長大于1000mm時，允許偏差應為±3mm；當邊長不大于1000mm時，允許偏差應為±2mm。
5 設 計
6 施 工
7 工程驗收
8 運行維護
8.0.1 噪聲與振動控制設備應進行日常維護。采暖季運行的供熱站房應在采暖季開始前進行檢查，全年運行的供熱站房應每半年檢查1次。
8.0.2 當噪聲與振動控制設備更換時，應及時到設備管理部門進行登記備案。
8.0.3 噪聲與振動對環境的影響宜每2年檢測1次。
8.0.4 噪聲振動檢測結果不合格的供熱站房應及時進行維修或改造。
8.0.5 隔振系統運行維護應包括下列內容：
1 檢查橡膠隔振器是否出現裂紋；
2 檢查隔振臺架與隔振器連接是否緊固。
8.0.6 軟接頭、法蘭運行維護應包括下列內容：
1 檢查軟接頭氣密性是否完好；
2 檢查橡膠軟接頭表面是否有起泡、裂痕等現象；
3 檢查法蘭焊口處是否完好。
8.0.7 減振支(吊)架運行維護應包括下列內容：
1 檢查彈簧吊架簧絲是否有裂紋；
2 檢查減振支(吊)架使用的橡膠件是否有起泡、老化、裂痕等現象；
3 檢查減振支(吊)架固定是否牢固。
8.0.8 吸聲吊頂、墻體運行維護應包括下列內容：
1 檢查面板是否完好，有無缺失、損壞；
2 檢查吊頂?shù)踅z與主龍骨、樓板連接是否緊固；
3 檢查吸聲墻體龍骨是否緊固無松動。
8.0.9 隔聲門窗運行維護應包括下列內容：
1 檢查隔聲門窗的密閉性是否完好；
2 檢查隔聲門窗開啟是否正常；
3 檢查隔聲門窗與墻體連接是否牢固無松動。
8.0.10 消聲器運行維護應包括下列內容：
1 檢查消聲器密閉是否完好；
2 檢查消聲器與煙道或風道連接是否牢固；
3 檢查消聲器內孔板是否有堵塞；
4 檢查消聲器金屬部件是否有銹蝕。
8.0.11 隔聲罩運行維護應包括下列內容：
1 檢查隔聲罩密閉是否完好，有無漏聲處；
2 檢查隔聲罩安裝是否牢固；
3 檢查隔聲罩內孔板是否有堵塞；
4 檢查隔聲罩金屬部件是否有銹蝕。
附錄A 施工質量驗收記錄表

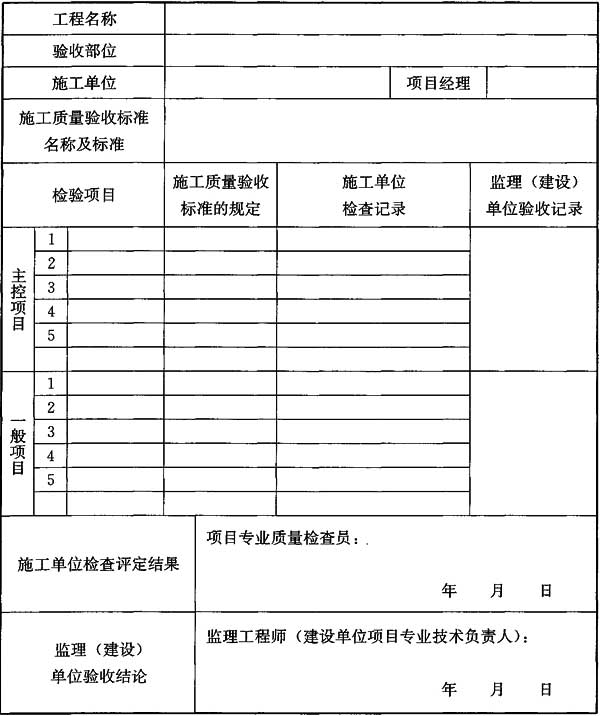

A.0.1 施工質量驗收記錄可按表A.0.1的格式填寫。
表A.0.1 施工質量驗收記錄

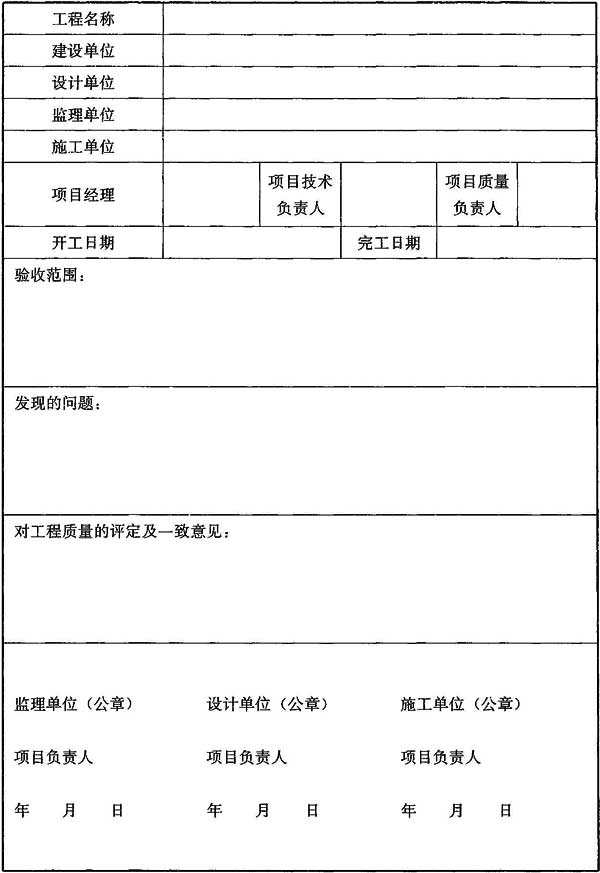

A.0.2 噪聲與振動控制預驗報告單可按表A.0.2的格式填寫。
表A.0.2 噪聲與振動控制預驗報告單

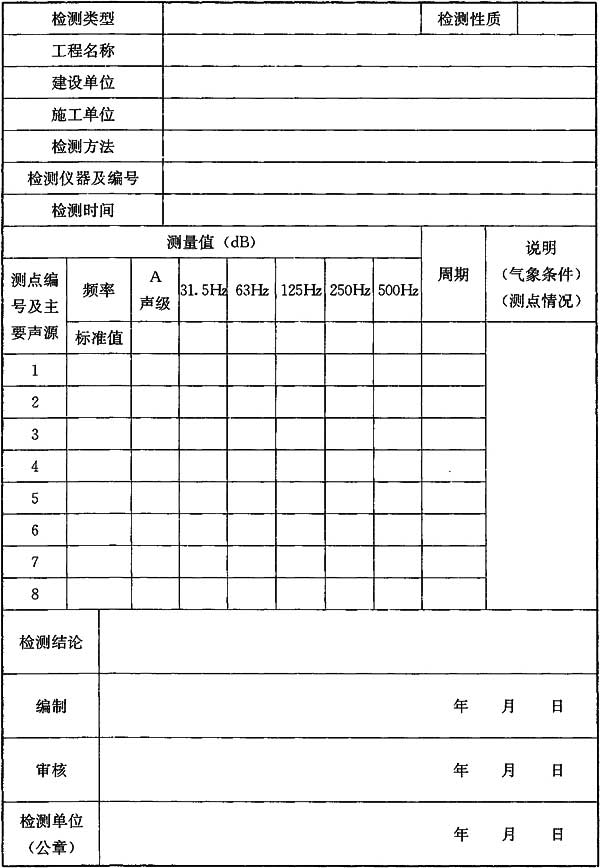

A.0.3 噪聲與振動控制檢測報告單可按表A.0.3的格式填寫。
表A.0.3 噪聲與振動控制檢測報告單
