GB 50576-2010 鋁合金結構工程施工質量驗收規范 （免費下載）
公告
中華人民共和國住房和城鄉建設部
公 告
第589號
關于發布國家標準《鋁合金結構工程施工質量驗收規范》的公告
現批準《鋁合金結構工程施工質量驗收規范》為國家標準，編號為GB 50576-2010，自2010年12月1日起實施。其中，第14.4.1、14.4.2條為強制性條紋，必須嚴格執行。
本規范由我部標準定額研究所組織中國計劃出版社出版發行。
中華人民共和國住房和城鄉建設部
二O一O年五月三十一日
前言
前 言
本規范是根據住房和城鄉建設部 《關于印發<2009年工程建設標準規范制訂、修訂計劃>的通知》建標〔2009〕88號的要求，由上海市第五建筑有限公司、同濟大學會同有關單位共同編制完成的。
本規范在編制過程中，編制組成員進行了廣泛的調查研究，收集了國內工程資料，總結了近些年來鋁合金結構工程施工的實踐經驗，以多種形式在全國范圍內廣泛征求了意見，經反復討論、修改、完善，最后經審查定稿。
本規范共分15章，主要內容包括總則、術語、基本規定、原材料及成品進場、鋁合金焊接工程、緊固件連接工程、鋁合金零部件加工工程、鋁合金構件組裝工程、鋁合金構件預拼裝工程、鋁合金框架結構安裝工程、鋁合金空間網格結構安裝工程、鋁合金面板工程、鋁合金幕墻結構安裝工程、防腐處理工程、鋁合金結構分部（子分部）工程竣工驗收等。
本規范中以黑體字標志的條文為強制性條文，必須嚴格執行。
本規范由住房和城鄉建設部負責管理和對強制性條文的解釋?zhuān)虾Ｊ械谖褰ㄖ邢薰矩?fù)責具體技術內容的解釋。為了提高規范質量，請各單位在執行本規范的過程中，注意總結經驗，積累資料，隨時將有關的意見和建議反饋給上海市第五建筑有限公司（地址：上海市普陀區曹楊路1000號，郵政編碼：200063），以供今后修訂時參考。
本規范主編單位、參編單位、主要起草人和主要審查人員：
主編單位： 上海市第五建筑有限公司
同濟大學
參編單位： 上海市建設工程安全質量監督總站
上?，F(xiàn)代集團建筑設計（集團）有限公司
上海市第二建筑有限公司
天津市建設工程質量監督管理總站
蘇州市建設工程質量監督站
蘇州二建建筑集團有限公司
廣東金剛幕墻工程有限公司
上海信安幕墻建筑裝飾有限公司
上海亞澤太陽能金屬屋面工程有限公司
上海高新鋁質工程股份有限公司
上海精銳金屬建筑系統有限公司
浙江中南幕墻股份有限公司
山西省建筑裝飾工程總公司
主要起草員： 王正平 張其林 吳明兒 李立順 潘延平 楊聯萍 王君若黃慶文 周開霖 雷立爭 張儉 戴南 姜向紅 吳志平 徐國軍 胡全成 干兆和 李江 童林明 李琰 田煒 姚偉宏 姚予人 李慎堯 梁方嶺 黃友江 徐胄 黃得建 韓樹山 湯海林 林捷 張振禮
主要審查員：葉可明 肖緒文 趙 陽 錢基宏 陳國棟 張軍濤 周曉峰 蔣金生 李海波 姚光恒 干鋼
1 總則
1.0.1 為加強建筑工程質量管理，統一鋁合金結構工程施工質量的驗收，保證鋁合金結構工程質量，制定本規范。
1.0.2 本規范適用于建筑工程的框架結構、空間網格結構、面板以及幕墻等鋁合金結構工程 施工質量的 驗收。
1.0.3 鋁合金結構工程施工中采用的工程技術文件、承包合同文件對施工質量驗收的要求不得低于本規范的規定。
1.0.4 本規范應與現行國家標準《建筑工程施工質量驗收統一標準》GB 50300配套使用。
1.0.5 鋁合金結構工程施工質量的驗收除應執行本規范的規定外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1 零件 part
組成部件或構件的最小單元。
2.0.2 部件 component
由若干零件組成的單元。
2.0.3 構件 element
由零件或由零件和部件組成的鋁合金結構基本單元。
2.0.4 小拼單元 the smallest assembled unit
鋁合金網格結構安裝工程中除散件之外的最小安裝單元。
2.0.5 中拼單元 intermediate assembled unit
鋁合金網格結構安裝工程中，由散件和小拼單元組成的安裝單元。
2.0.6 高強度螺栓連接副 set of high strength bolt
高強度螺栓和與之配套的螺母、墊圈的總稱。
2.0.7 抗滑移系數 slip coefficent of faying surface
高強度螺栓連接中，使連接件摩擦面產生滑動時的外力與垂直于摩擦面的高強度螺栓預拉力之和的比值。
2.0.8 預拼裝 test assembling
為檢驗構件是否滿足安裝質量要求而進行的拼裝。
2.0.9 空間剛度單元 space rigid unit
由構件構成的基本的穩定空間體系。
2.0.10 鋁合金面板 Aluminium panel
沖壓成型的屋面板或墻面板。
2.0.11 組裝 Assembly
將零件或零件和部件按照規定技術要求組成構件的過程。
2.0.12 安裝 Installation
將零件、部件及構件等單元按照規定的技術要求組成最終工程實體的過程。
3 基本規定
3.0.1 鋁合金結構工程施工前，應根據設計文件 、 施工詳圖的要求以及制作單位或施工現場的條件，編制制作安裝工藝或施工方案。
3.0.2 鋁合金結構工程施工質量的驗收，必須采用經計量檢定、校準合格的計量器具。
3.0.3 鋁合金結構工程應按下列規定進行施工質量控制：
1 采用的原材料及成品應進場驗收。凡涉及安全、功能的原材料及成品應按本規范進行復驗，并應經監理工程師（建設單位技術負責人）見證取樣、送樣；
2 各工序應按施工技術標準進行質量控制，每道工序完成后，應進行檢查；
3 相關各專業工種之間，應進行交接檢驗，并經監理工程師（建設單位技術負責人）檢查認可。
3.0.4 鋁合金結構工程施工質量驗收應在施工單位自檢基礎上，按檢驗批、分項工程、分部（子分部）工程進行。鋁合金結構分部（子分部）工程中分項工程劃分 宜按現行國家標準《建筑工程施工質量驗收統一標準》GB 50300的有關規定執行。鋁合金結構分項工程應由一個或若 干個檢驗批組成，各分項工程檢驗批應按本規范的規定進行劃分。
3.0.5 分項工程檢驗批合格質量標準應符合下列規定：
1 主控項目必須符合本規范合格質量標準的要求；
2 一般項目其檢驗結果應有80%及以上的檢查點（值）符合本規范合格質量標準的要求，且最大值不應超過其允許偏差值的1.2倍；
3 質量檢查記錄、質量證明文件等資料應完整。
3.0.6 分項工程合格質量標準應符合下列規定：
1 分項工程所含的各檢驗批均應符合本規范合格質量標準；
2 分項工程所含的各檢驗批質量驗收記錄應完整。
4 原材料及成品進場
5 鋁合金焊接工程
6 緊固件連接工程
7 鋁合金零部件加工工程
8 鋁合金構件組裝工程
9 鋁合金構件預拼裝工程
10 鋁合金框架結構安裝工程
11 鋁合金空間網格結構安裝工程
12 鋁合金面板工程
13 鋁合金幕墻結構安裝工程
14 防腐處理工程
15 鋁合金結構分部（子分部）工程竣工驗收
15.0.1 鋁合金結構作為主體結構之一應按子分部工程竣工驗收；當主體結構均為鋁合金結構時應按分部工程竣工驗收。
15.0.2 鋁合金結構分部（子分部）工程有關安全及功能的檢驗和見證檢測項目 應符合本規范附錄F的規定，檢驗應在其分項工程驗收合格后進行。
15.0.3 鋁合金結構分部（子分部）工程有關觀感質量檢驗應按本規范附錄G執行。
15.0.4 鋁合金結構分部（子分部）工程合格質量標準應符合下列規定：
1 各分項工程質量均應符合合格質量標準；
2 質量控制資料和文件應完整；
3 有關安全及功能的檢驗和見證檢測結果應符合本規范相應合格質量標準的要求；
4 有關觀感質量應符合本規范相應合格質量標準的要求。
15.0.5 鋁合金結構工程竣工驗收時，應提供下列文件和記錄：
1 鋁合金結構工程竣工圖紙及相關設計文件；
2 施工現場質量管理檢查記錄；
3 有關安全及功能的檢驗和見證檢測項目檢查記錄；
4 有關觀感質量檢驗項目檢查記錄；
5 分部工程所含各分項工程質量驗收記錄；
6 分項工程所含各檢驗批質量驗收記錄；
7 強制性條文檢驗項目檢查記錄及證明文件；
8 隱蔽工程檢驗項目檢查驗收記錄；
9 原材料、成品質量合格證明文件、標識及性能檢測報告；
10 不合格項的處理記錄及驗收記錄；
11 重大質量、技術問題實施方案及驗收記錄；
12 其他有關文件和記錄。
15.0.6 鋁合金結構工程質量驗收記錄應符合下列規定：
1 施工現場質量管理檢查記錄可按現行國家標準《建筑工程施工質量驗收統一標準》GB 50300的有關規定執行。
2 分項工程檢驗批驗收記錄可按本規范表H.0.1～表H.0.10進行；
3 分項工程驗收記錄可按現行國家標準《建筑工程施工質量驗收統一標準》GB 50300的有關規定執行。
4 分部（子分部）工程驗收記錄可按現行國家標準《建筑工程施工質量驗收統一標準》GB 50300的有關規定執行。
15.0.7 當鋁合金結構工程施工質量不符合本規范要求時，應按下列規定進行處理：
1 經返工重做或更換構（配）件的檢驗批，應重新進行驗收；
2 經有資質的檢測單位檢測鑒定能夠達到設計要求的檢驗批，應予以驗收；
3 經有資質的檢測單位檢測鑒定達不到設計要求，但經原設計單位核算認可能夠滿足結構安全和使用功能的檢驗批，應予以驗收；
4 經返修或加固處理的分項、分部工程，雖然改變外形尺寸但仍能滿足安全使用要求時，應按處理技術方案和協商文件進行驗收。
15.0.8 通過返修或加固處理仍不能滿足安全使用要求的鋁合金結構分部(子分部)工程，嚴禁驗收。
附錄A 焊縫外觀質量標準及尺寸允許偏差
A.0.1焊縫外觀質量標準應符合表A.0.1的規定。

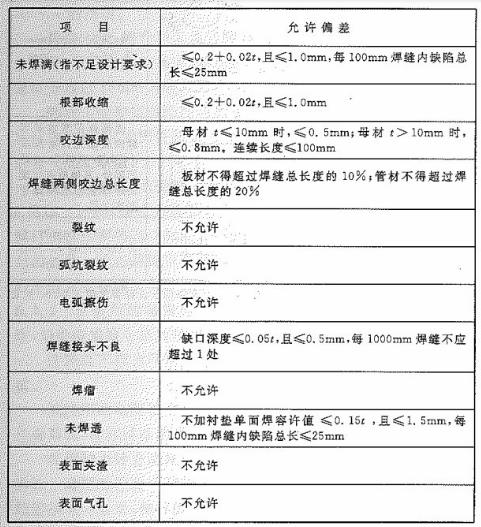

表A.0.1 焊縫外觀質量標準
注：為連接處較薄的厚板，表中數值均為正值。

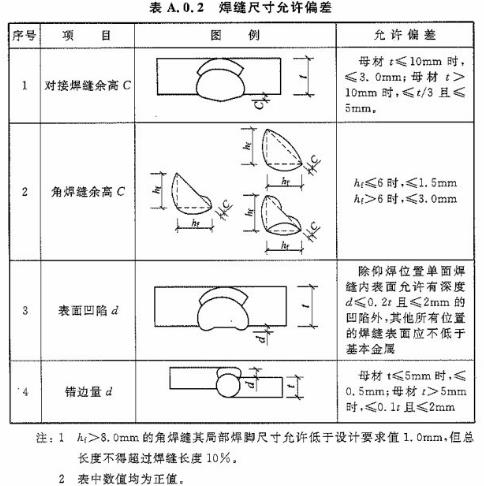

A.0.2 焊縫尺寸允許偏差應符合表A.0.2的規定。
附錄B 緊固件連接工程檢驗項目
B.0.1 螺栓實物最小載荷檢驗， 應測定螺栓實物的抗拉強度是否滿足現行國家標準《緊固件機械性能螺栓、螺釘和螺柱》GB/T 3098.1的要求。
檢驗方法：用專用卡具將螺栓實物置于拉力試驗機上進行拉力試驗，試驗機的夾具應能自動調正中心，試驗時夾頭張拉的移動速度不超過25mm/min。
螺栓實物和抗接強度應根據螺紋應力截面積計算確定，應按現行國家標準《緊固件機械性能螺栓、螺釘和螺柱》GB/T 3098.1的有關規定取值。
進行試驗時，承受拉力載荷的末旋合的螺紋長度應為螺距的6倍以上，當試驗拉力達到現行國家標準《緊固件機械性能螺栓、螺釘和螺柱》GB/T 3098.1中規定的最小拉力載荷時不 得斷裂。當超過最小拉力載荷直至拉斷時，斷裂應發生在桿部或螺紋部分，而不應發生在螺頭與桿部的交接處。
B.0.2 復驗用的螺栓應在施工現場待安裝的螺栓批中隨機抽取，每批應抽取8套連接副進行復驗。
連接副預拉力可采用經計量檢定、校準合格的軸力計進行測試。
試驗用的電測軸力計、油壓軸力計、電阻應變儀、扭矩板手等計量器具，應在試驗前進行標定，其誤差不得超過2%。
采用軸力計方法復驗連接副預拉力時，應將螺栓直接插入軸力計。緊固螺栓 應分初擰和終檸，初擰應采用手動扭矩板手或?qū)Ｓ枚ㄅる妱?dòng)板手；初擰值應為預拉力標準值的50%。終擰應采用專用電動板手，至尾部梅頭擰掉，并讀出預拉力值。
每套連接副只應做一次試驗，不得重復使用。在緊固中墊圈發生轉動時，應更換連接副，并重新試驗。

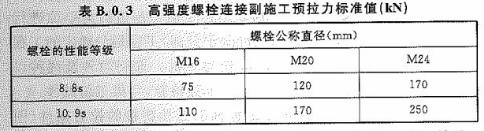

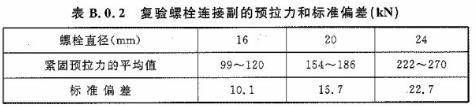

復驗螺栓連接副的預拉力平均值和標準偏差應符合表B.0.2的規定。
B.0.3 高強度螺栓連接副扭矩檢驗 應含初擰、復擰、終擰扭矩的現場無損檢驗。檢驗所用的扭矩板手其扭矩精度誤差不應大于3%。
高強度螺栓連接副扭矩檢驗應分扭矩法檢驗、轉角法檢驗和扭剪型扭矩檢驗，檢驗法與施工法應相同。扭矩檢驗應在施擰1h后，48h內完成。
1 扭矩法檢驗方法：在螺尾端頭和螺母相對位置劃線，將螺母退回60°左右，用扭矩扳手測定擰回至原來位置時的扭矩值。該扭矩值與施工扭矩值的偏差在10%以?xún)?nèi)為合格。

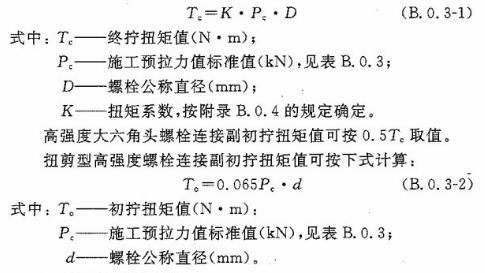

高強度螺栓連接副終擰扭矩值應按下式計算：
2 轉角法檢驗方法：
1）檢查初擰后在螺母與相對位置所畫的終擰起始線和終止線所夾的角度是否達到規定值。
2）在螺尾端頭和螺母相對位置畫線，然后全部卸松螺母，在按規定的初擰扭矩和終擰角度重新擰緊螺栓，觀察與原畫線是否重合。終擰轉角偏差在10°以?xún)?nèi)為合格。
終擰轉角與螺栓在直徑、長度等因素有關，應由試驗確定。
3 扭剪型高強度螺栓施工扭矩檢驗方法：觀察尾部梅花頭擰掉情況。尾部梅花頭被擰掉者視同其終擰扭矩達到合格質量標準；尾部梅花頭未被擰掉者應按本條所述的扭矩法或轉角法檢驗。
B.0.4 復驗用螺栓應在施工現場待安裝的螺栓批中隨機抽取，每批應抽取8套連接副進行復驗。
連接副扭矩系數復驗用的計量器具應在試驗前進行標定，誤差不得超過2%。
每套連接副只應做一次試驗，不得重復使用。在緊固中墊圈發生轉動時，應更換連接副，重新試驗。

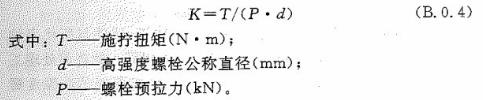

連接副扭矩系數的復驗應將螺栓穿入軸力計，在測出螺栓預拉力的同時，應測出施加工螺母上的施扭矩值，并應按下式計算扭矩系數K：

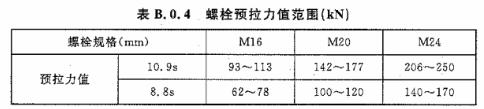

進行連接副扭矩系數試驗時，螺栓預拉力值應符合表B.0.4的規定。
每組8套連接副扭矩系數的平均值應為0.110～0.150，標準偏差小于或等于0.010。扭剪型高強度螺栓連接副采用扭矩法施工時，其扭矩系數亦按本附錄的規定確定。
B.0.5 高強度螺栓連接摩擦面的抗滑移系數檢驗， 應符合下列規定：
1 制造廠和安裝單位分別以鋁合金結構制造批為單位進行抗滑移系數檢驗。制造批應按分部（子分部）工程劃分規定的工程量每500t為一批，不足500t的應視為一批。選用兩種及兩種以上表面處理工藝時，每種處理工藝應單獨檢驗，每批三組試件。
抗滑移系數檢驗應采用雙摩擦面的二栓拼接的拉力試件（圖B.0.5）。

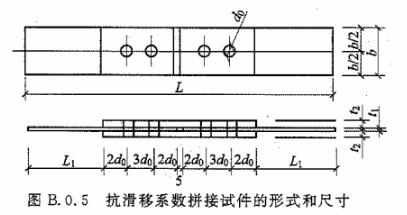

圖B.0.5 抗滑移系數拼接試件的形式和尺寸
注： t1、t2為板的厚度， L1為板的長度，b為板的寬度。
抗滑移系數檢驗用的試件應由制造廠加工，試件與所代表的鋁合金結構構件應為同一材質、同批制作、采用同一摩擦面處理工藝和具有相同的表面狀態，并應用同批同一性能等級的高強度螺栓連接副，在同一環境條件下存放。
試件鋁合金板的厚度t1、t2應根據鋁合金結構工程中有代表性的板材厚度來確定，同時應在摩擦面滑移之前，試件鋁合金板的凈載面始終處于彈性狀態；寬度b可參照表B.0.5規定取值。L1應根據試驗機夾具的要求確定。
試件板面應平整，無油污，孔和板的邊緣無飛邊、毛刺。
2 試驗用的試驗機誤差應在1%以?xún)?nèi)。
試驗用的貼有電阻片的高強度螺栓、壓力傳感器和電阻應變儀應在試驗前用試驗機進行標定，其誤差應在2%以?xún)?nèi)。
試件的組裝順序 為先將沖釘打入試件孔定位，然后逐個換成裝有壓力傳感器或貼有電阻片的高強度螺栓，或換成同批經預拉力復驗的扭剪型高強度螺栓。
緊固高強度螺栓應分初檸、終擰。初擰應達到螺栓預拉力標準值的50%。終擰后，螺栓預拉力應符合下列規定：
1）對裝有壓力傳感器或貼有電阻片的高強度螺栓，采用電阻應變儀實測控制試件每個螺栓的預拉力值應在為高
強度螺栓設計預拉力值的0.95～1.05 倍；
2）不進行實測時，扭剪型高強度螺栓的預拉力（緊固軸力）可按同批復驗預拉力的平均值取用。
3 試件應在其側面畫出觀察滑移的直線。
將組裝好的試件置于拉力試驗機上，試件的軸線應與試驗機夾具中心嚴格對中。
加荷時，應先加10%的抗滑移設計荷載值，停1min后，再平穩加荷，加荷速度應3kN/s～5kN/s。應拉至滑移破壞，測得滑移荷載。
在試驗中當發生 下列情況之一時，所對應的荷載可定為試件的滑移荷載：
1） 試驗機發生回針現象；
2） 試件側面畫線發生錯動；
3） X-Y記錄儀上變形曲線發生突變；
4） 試件突然發生“嘣”的響聲。

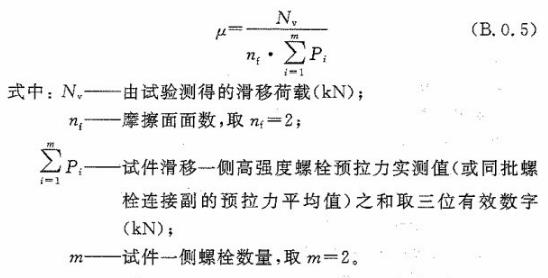

4 抗滑移系數，應根據試驗所測得的滑移荷載和螺栓預拉力的實測值，按式（B.0.5）計算，宜取小數點二位有效數字：
附錄C 鋁合金構件組裝的允許偏差

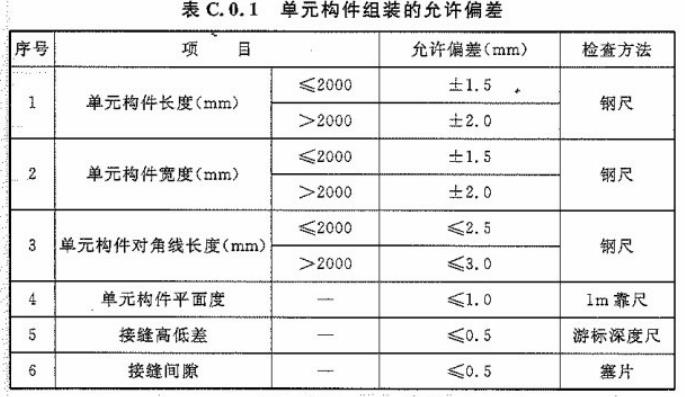

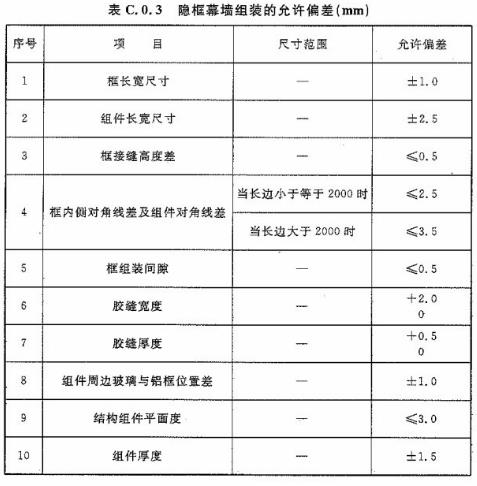

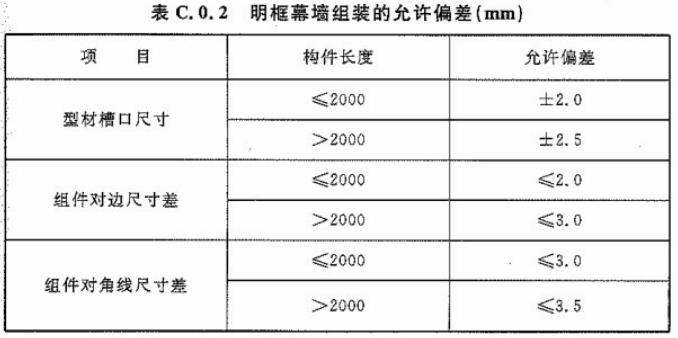

C.0.1 鋁合金構件組裝的允許偏差應符合表C.0.1～表C.0.3的規定。

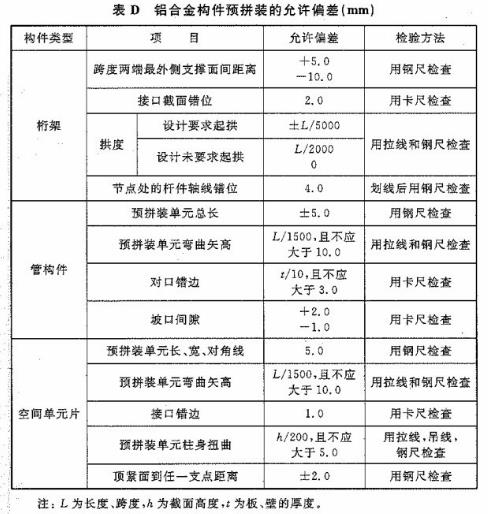

附錄D 鋁合金構件預拼裝的允許偏差
附錄D 鋁合金構件預拼裝的允許偏差
附錄E 鋁合金結構安裝的允許偏差
E.0.1 單層鋁合金結構中柱子安裝的允許偏差應符合表E.0.1的規定。

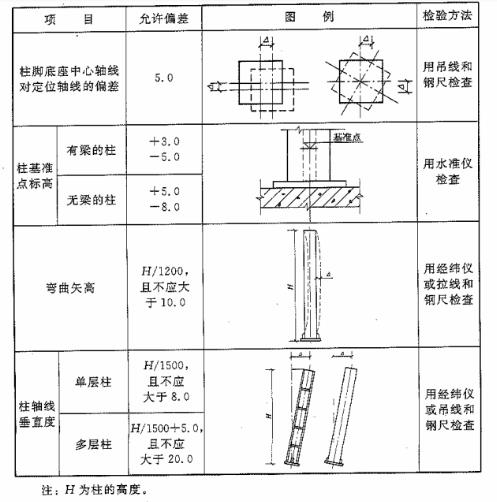

表E.0.1 單層鋁合金結構中柱子安裝的允許偏差

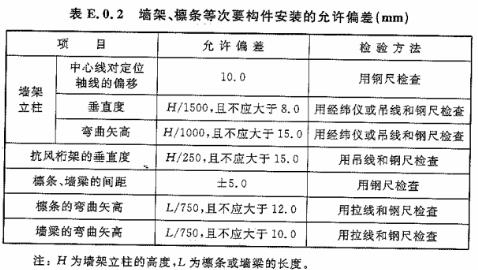

E.0.2 墻架、檁條等次要構件安裝的偏差應符合表E.0.2的規定。

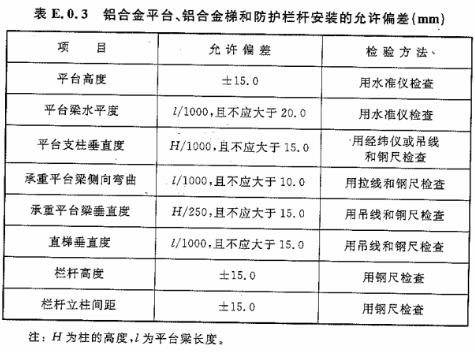

E.0.3 鋁合金平臺、鋁合金梯防護欄桿安裝的允許偏差應符合表E.0.3的規定。

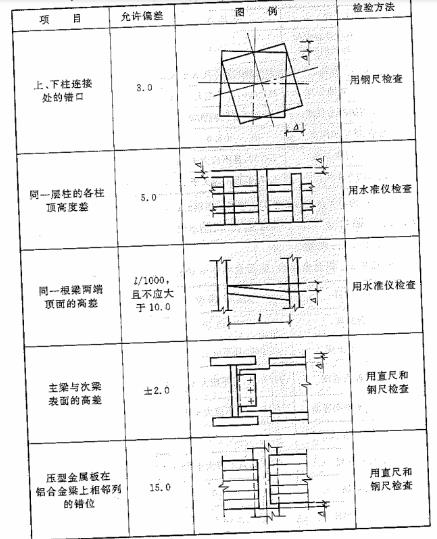

E.0.4 多層鋁合金結構中構件安裝的允許偏差應符合表 E.0.4 的規定。
表E.0.4 多層鋁合金結構中構件安裝的允許偏差
注：l為梁長度。

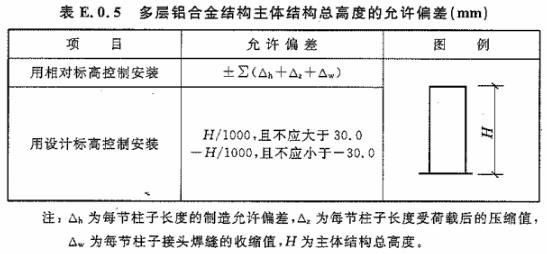

E.0.5 多層鋁合金結構主體結構總高度的允許偏差應符合表 E.0.5 的規定。

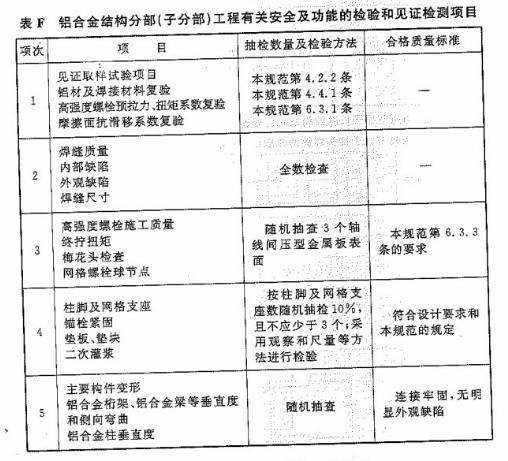

附錄F 鋁合金結構分部（子分部）工程有關安全及功能的檢驗和見證檢測項目
附錄F 鋁合金結構分部（子分部）工程有關安全及功能的檢驗和見證檢測項目

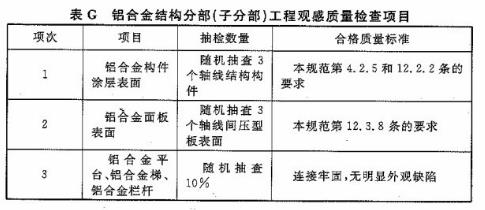

附錄G 鋁合金結構分部（子分部）工程有關觀感質量檢查項目
附錄G 鋁合金結構分部（子分部）工程有關觀感質量檢查項目
附錄H 鋁合金結構分項工程檢驗批質量驗收記錄表

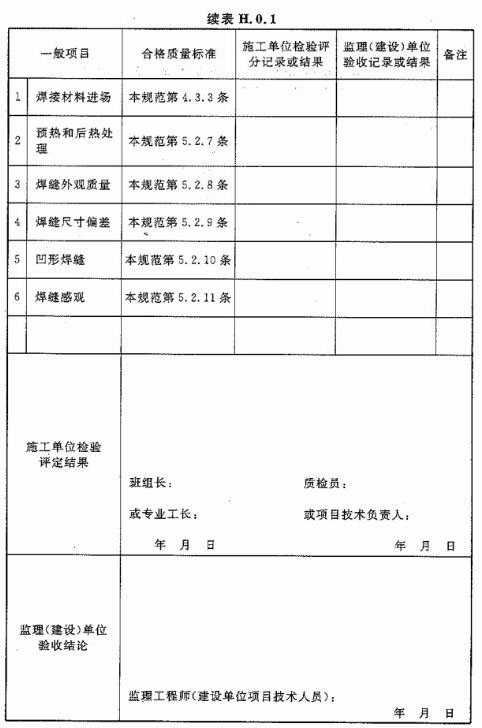

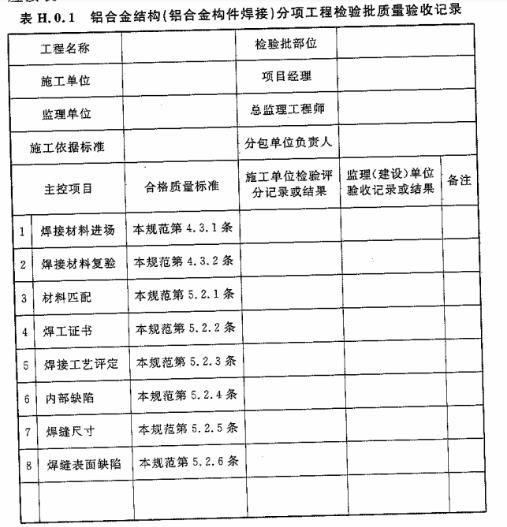

H.0.1 鋁合金結構（鋁合金構件焊接）分項工程檢驗批質量驗收應按表H.0.1進行記錄。

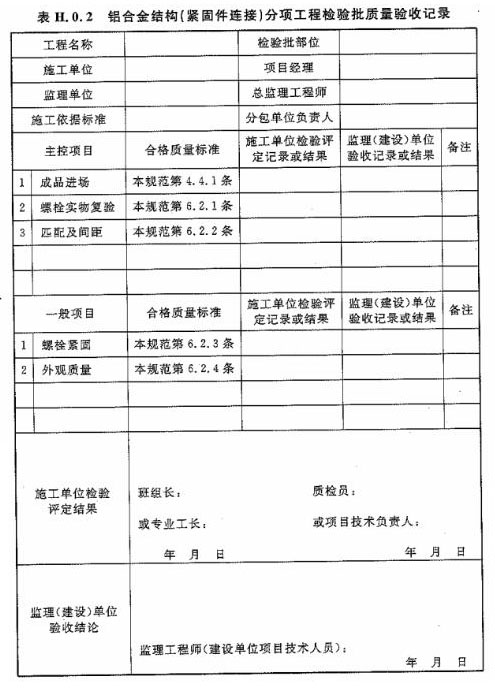

H.0.2 鋁合金結構（緊固件連接）分項工程檢驗批質量驗收應按表H.0.2進行記錄。

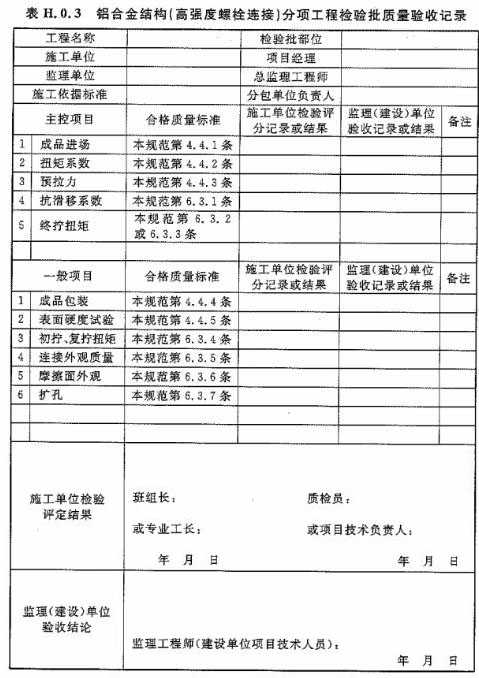

H.0.3 鋁合金結構（高強度螺栓連接）分項工程檢驗批質量驗收應按表H.0.3進行記錄。

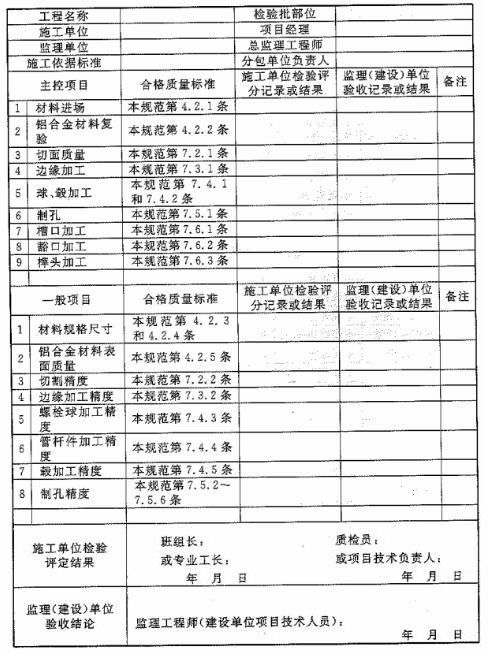

H.0.4 鋁合金結構（零部件加工）分項工程檢驗批質量驗收應按表H.0.4進行記錄。
表H.0.4 鋁合金結構（零部件加工）分項工程檢驗批質量驗收記錄

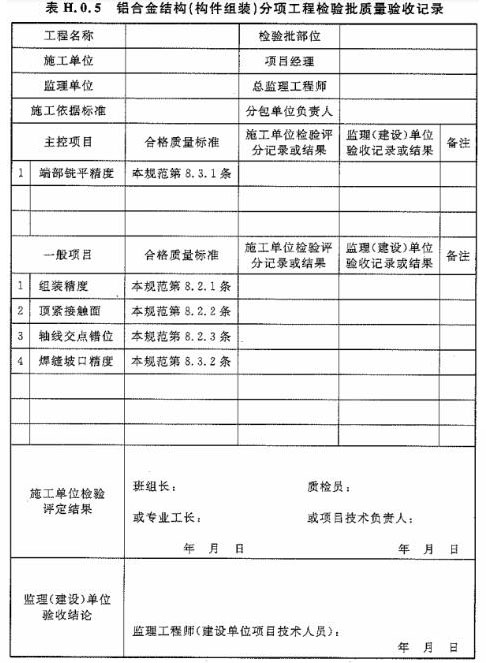

H.0.5 鋁合金結構（構件組裝）分項工程檢驗批質量驗收應按表 H.0.5 進行記錄。

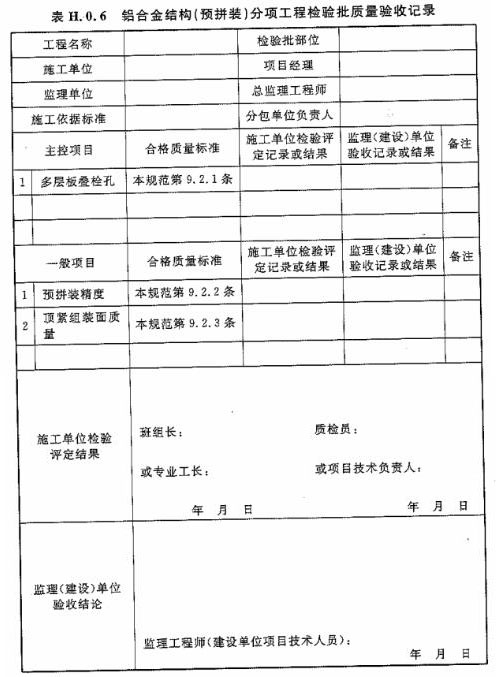

H.0.6 鋁合金結構（預拼裝）分項工程檢驗批質量驗收應按表H.0.6進行記錄。

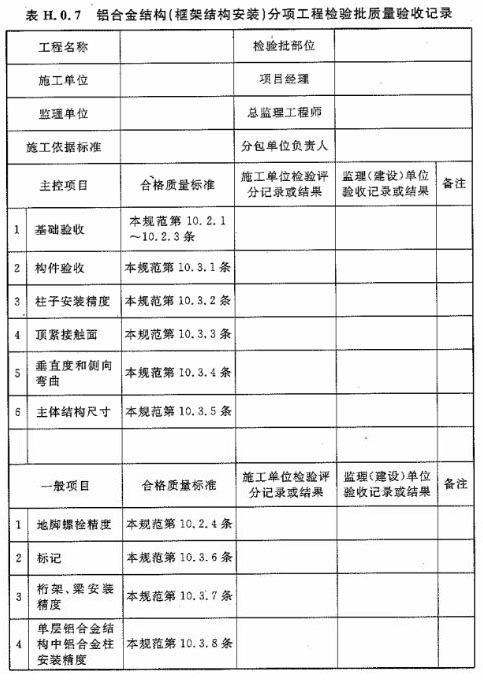

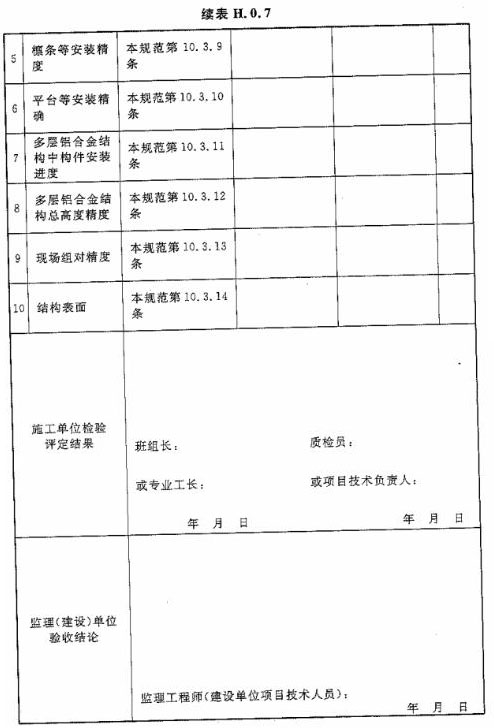

H.0.7 鋁合金結構（框架結構安裝）分項工程檢驗批質量驗收應按表H.0.7進行記錄。

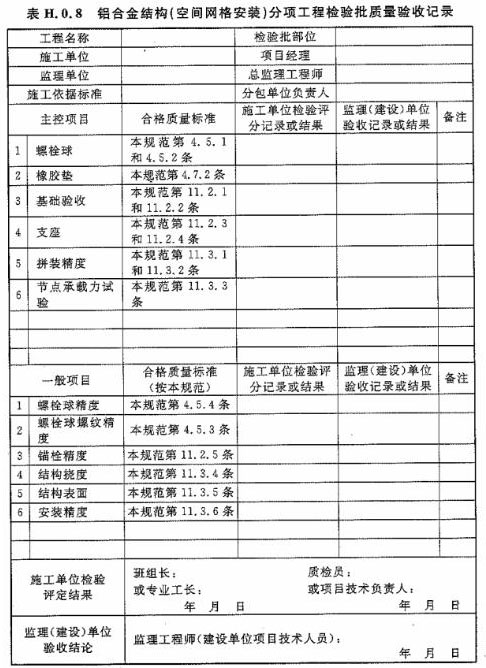

H.0.8 鋁合金結構（空間網格安裝）分項工程檢驗批質量驗收應按表H.0.8進行記錄。
表H.0.8 鋁合金結構（空間網格安裝）分項工程檢驗批質量驗收記錄

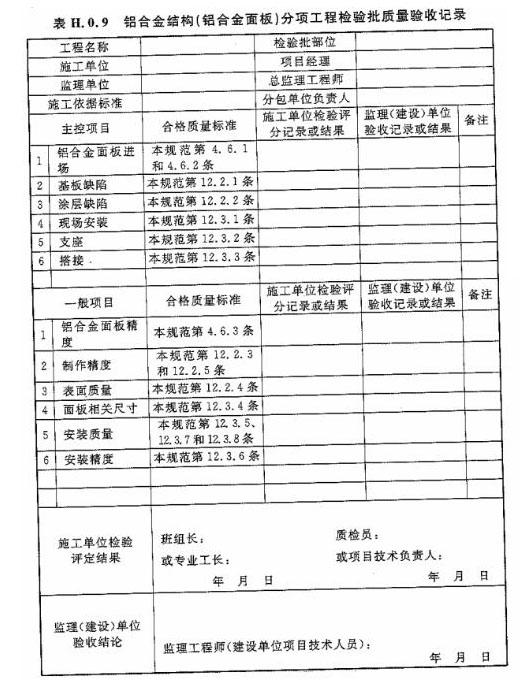

H.0.9 鋁合金結構（鋁合金面板）分項工程檢驗批質量驗收應按表H.0.9進行記錄。

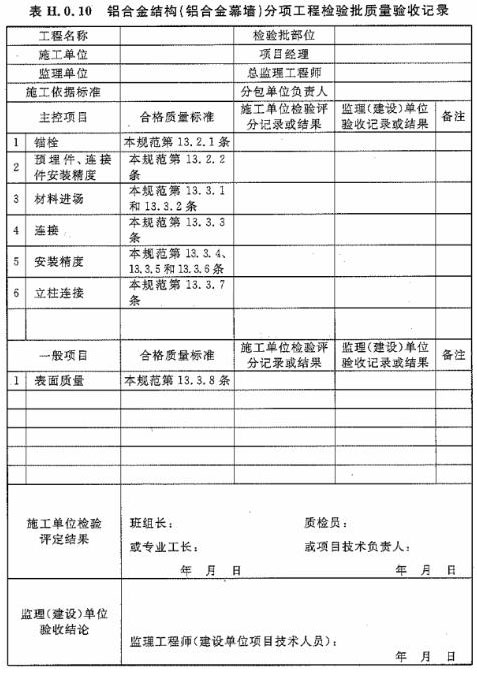

H.0.10 鋁合金結構（鋁合金幕墻）分項工程檢驗批質量驗收應按表H.0.10進行記錄。
