GB 50728-2011 工程結構加固材料安全性鑒定技術規范 （免費下載）
公告
中華人民共和國住房和城鄉建設部
公 告
第1213號
關于發布國家標準《工程結構加固材料安全性鑒定技術規范》的公告
現批準《工程結構加固材料安全性鑒定技術規范》為國家標準，編號為GB 50728-2011，自2012年5月1日起實施。其中，第3.0.1、3.0.5、4.1.4、4.2.2、4.4.2、4.5.2、5.2.5、6.1.4、7.1.5、8.2.1、8.2.4、8.3.4、8.4.2、9.1.2、9.3.1、12.1.2、12.1.3條為強制性條文，必須嚴格執行。
本規范由我部標準定額研究所組織中國建筑工業出版社出版發行。
中華人民共和國住房和城鄉建設部
2011年12月5日
前言
前 言
本規范是根據原建設部《關于印發<二000至二00一年工程建設國家標準制訂、修訂計劃>的通知》(建標[2001]87號)的要求，由四川省建筑科學研究院和中國華西企業股份有限公司會同有關單位編制完成的。
本規范在編制過程中，編制組開展了各種工程結構加固材料和制品安全性鑒定方法的專題研究；進行了廣泛的調查分析和重點項目的驗證性試驗和檢驗試用；總結了二十多年來我國加固材料和制品的性能設計、質量控制和工程應用的經驗，并與國外先進的標準、規范進行了比較分析和借鑒。在此基礎上以多種方式廣泛征求了有關單位和社會公眾的意見并進行了檢驗和對檢驗效果的評估。據此，還對主要條文進行了反復修改，最后經審查定稿。
本規范共分12章和19個附錄。主要技術內容包括：總則、術語、基本規定、結構膠粘劑、裂縫注漿料、結構加固用水泥基灌漿料、結構加固用聚合物改性水泥砂漿、纖維復合材、鋼絲繩、合成纖維改陛混凝土和砂漿、鋼纖維混凝土、后錨固連接件。
本規范中以黑體字標志的條文為強制性條文，必須嚴格執行。
本規范由住房和城鄉建設部負責管理和對強制性條文的解釋，由四川省住房和城鄉建設廳負責日常管理，由四川省建筑科學研究院負責具體技術內容的解釋。為充分提高規范的質量，請各使用單位在執行本規范過程中，結合工程實踐，注意總結經驗，積累數據、資料，隨時將意見和建議寄交成都市一環路北三段55號住房和城鄉建設部建筑物鑒定與加固規范管理委員會(四川省建筑科學研究院內，郵編：610081)。
本規范主編單位： 四川省建筑科學研究院
中國華西企業股份有限公司
本規范參編單位： 同濟大學
湖南大學
福州大學
武漢大學
中國科學院大連化學物理研究所
重慶市建筑科學研究院
南京玻璃纖維研究設計院
上海加固行建筑技術工程公司
亨斯邁先進化工材料(廣東)有限公司
大連凱華新技術工程有限公司
廈門中連結構膠有限公司
湖南固特邦土木技術發展有限公司
吳江得力建筑結構膠廠
慧魚集團(太倉)有限公司
喜利得(中國)商貿有限公司
武漢長江加固技術有限公司
武漢武大巨成加固實業有限公司
上海怡昌碳纖維材料有限公司
上海同華特種土木工程有限公司
本規范主要起草人員：高永昭 梁 坦 陳躍熙 梁 爽 黃光洪 吳善能 王文軍 張首文 賀曼羅 卓尚木 林文修 卜良桃 包兆鼎 王立民 張成英 陳友明 彭 勃 孫永根 劉 兵 張 智 侯發亮 保英明 周海明 張?zhí)官t
劉延年 黎紅兵
本規范審查人員：劉西拉 戴寶城 高小旺 趙世琦 蔣松巖 弓俊青 邱洪興 張?zhí)煊?br/>石建光 高旭東 畢 瓊 單遠銘
1 總則
1.0.1 為加強對工程結構加固中應用的有關材料及制品的質量控制和技術管理，確保工程結構加固工程的質量和安全，制定本規范。
1.0.2 本規范適用于結構加固工程中應用的材料及制品的安全性檢驗與鑒定。
1.0.3 工程結構加固材料及制品的應用安全性鑒定結論應為工程加固選用材料的依據；不得用以替代加固材料及制品進入施工現場的取樣復驗。
1.0.4 工程結構加固材料及制品的應用安全性鑒定，應由國家有關主管部門批準的具備相應資格的檢驗、鑒定機構受理。
1.0.5 本規范應與現行國家標準《混凝土結構加固設計規范》GB50367、《砌體結構加固設計規范》GB50702、《建筑結構加固工程施工質量驗收規范》GB50550等配套使用。
1.0.6 工程結構加固材料及制品的應用安全性檢驗與鑒定，除應執行本規范外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1 鑒定 appraisal
實施一組工作活動，其目的在于證明一種加固材料或制品在參與工程結構承重構件受力過程中的可靠性(包括安全性、適用性和耐久性)。
2.0.2 驗證性試驗 verificity test
證明一種加固材料或制品的性能是否符合規定要求的試驗。
2.0.3 抽樣 sampling
隨機抽取或按一定規則組成樣本的過程。
2.0.4 樣本 sample
按規定方式取自總體的一個或若干個的個體，用以提供關于總體的信息，并作為可能判定總體某一特征的基礎。
2.0.5 材料性能標準值 characteristic value of a material prop-erty
材料性能的基本代表值。該值應根據符合規定質量的材料性能概率分布的某一分位數確定。在工程結構中，通常取該分位數為0 . 05。
2.0.6 基材 substrate
膠接工程中的加固件與原構件同是被粘物，但兩者性質不同，為便于區別，而將原構件或其被粘部分稱為基材。
2.0.7 結構膠粘劑 structural adhesive
用于承重結構或構件膠接的、能長期承受設計應力和環境作用的膠粘劑，簡稱結構膠。
2.0.8 底膠 primer
用于被加固構件(基材)的表面處理，為防止表面污染和改善表層粘結性能而使用的膠粘劑。
2.0.9 修補膠 putty
用于被加固構件(基材)表面缺陷修補、找平的膠粘劑。為適應工程結構現場使用條件，一般要求修補膠能在室溫條件下固化，且對膠粘表面無苛求。
2.0.10 結構用界面膠 inferfacial adhesive for structure
在工程結構加固工程中，為改善新舊混凝土或舊混凝土與新增面層的粘結能力而使用的膠粘劑，也稱結構用混凝土界面劑。
2.0.11 裂縫壓注膠 pressure injection adhesive for cracks
采用低黏度改性環氧類膠液配制的、以壓力注入結構或構件裂縫腔內、具有一定粘結能力的膠粘劑。當僅用于封閉、填充裂縫時，稱為“裂縫封閉用壓注膠”；當用于恢復開裂構件的整體性和抗拉強度時，稱為“裂縫修復用壓注膠”；兩者不得混淆。
2.0.12 室溫固化 room temperature curing
對未經改性的結構膠，指能在不低于15℃的室溫下進行正?；瘜W反應的固化過程；對改性的結構膠，指能在不低于5℃的室溫下進行正?；瘜W反應的固化過程。
2.0.13 低溫固化 low temperature curing
能在低于5 ℃ 的低溫環境中進行正?；瘜W反應的固化過程。對工程結構加固用的低溫固化型膠粘劑，一般按其反應所要求的自然溫度分為-5℃、-10℃和-20℃三檔。
2.0.14 老化 ageing
膠接件的性能隨時間降低的現象。在工程結構設計中，需要考慮的老化現象有濕熱老化、熱老化以及其他環境作用的老化等。
2.0.15 聚合物改性水泥砂漿 polymer modified cement motar
以高分子聚合物為增強粘結性能的改性材料配制而成的水泥砂漿。
2.0.16 灌漿料 grouting material
一種高流態、可塑性良好的灌注材料。工程結構用的灌漿料，應具有不分層、不分化、固化收縮極小、體積穩定的物理特性，并具有符合規定要求的粘結性能和力學性能。一般分為改性環氧類灌漿料和改性水泥基類灌漿料。
2.0.17 裂縫注漿料 injection grouting for cracks
灌漿料的一個系列。主要用于壓注寬度為1.5mm～5.0mm的混凝土裂縫和砌體裂縫。因不用粗骨料，而改稱為“注漿料"以示與一般灌漿料的區別。
2.0.18 纖維復合材 fibre reinforced polymer
采用高強度或高模量連續纖維按一定規則排列并經專門處理而成的、具有纖維增強效應的復合材料。
2.0.19 纖維混凝土 fibre concrete
在水泥基混凝土中摻入方向無規則，但分布均勻的短纖維所形成的復合材料。當主要用于提高混凝土強度時，稱為纖維增強混凝土；當主要用于改善混凝土抗裂性或韌性時，一般稱為纖維改性混凝土。
2.0.20 不銹鋼纖維 stainless steel fibre reinforced concrete
僅指適用于混凝土或砂漿面層加固的、以熔抽法生產的、摻有鎳、鉻組分的不銹鋼短纖維。一般多用于對防腐蝕和耐熱性有嚴格要求的重要結構。
2.0.21 不銹鋼絲繩 stainless wire ropes
采用不銹鋼細鋼絲編制而成的金屬股芯、內外不涂敷油脂的鋼絲繩。在工程結構加固工程中，一般用于聚合物砂漿面層的配筋。當為單股鋼絲繩時，也稱為不銹鋼絞線。
2.0.22 鍍鋅鋼絲繩 zinc-coated steel wire ropes
采用鋅層質量不低于AB級的鍍鋅鋼絲編制而成的金屬股芯、內外不涂敷油脂的鋼絲繩。在有可靠阻銹措施的條件下，可替代不銹鋼絲繩用于無化學介質腐蝕的室內環境中。當為單股鋼絲繩時，也稱為鍍鋅鋼絞線。
2.0.23 植筋 bonded rebars
以錨固型結構膠，將帶肋鋼筋或全螺紋螺桿膠接固定于混凝土或砌體基材錨孔中的一種后錨固連接件。
3 基本規定
3.0.1 凡涉及工程安全的工程結構加固材料及制品，必須按本規范的要求通過安全性鑒定。
3.0.2 申請安全性鑒定的加固材料或制品應符合下列條件：
1 已具備批量供應能力；
2 基本試驗研究資料齊全，且已經過試點工程或工程試用；
3 材料或制品的毒性和燃燒性能，已分別通過衛生部門和消防部門的檢驗與鑒定。
3.0.3 加固材料或制品的安全性鑒定取樣應符合下列規定：
1 安全性鑒定的樣本，應由獨立鑒定機構從檢驗批中按一定規則抽取的樣品構成。在任何情況下，均不得使用特別制作的或專門挑選的樣本，也不得使用委托單位自行抽樣的樣本。
2 每一性能項目所需的試樣(或試件，以下同)，應至少取自3個檢驗批次；每一批次應至少抽取一組試樣；每組試樣的數量應符合下列規定：
1) 當檢驗結果以平均值表示時，其有效試樣數不應少于5個；
2) 當檢驗結果以標準值表示時，其有效試樣數不應少于15個。
3.0.4 安全性鑒定的檢驗及檢驗結果的整理，應符合下列規定：
1 按本規范第3.0.3條規定抽取的試樣，當需加工成試件時，應按所采用檢驗方法標準的要求進行加工，并進行檢驗前的狀態調節；
2 安全性鑒定采用的試驗方法應符合本規范附錄A的規定；
3 檢驗應在規定的溫濕度環境中進行；其程序與操作方法應嚴格按規定執行；
4 當個別數據的正常性受到懷疑時，應首先查找該數據異常的物理原因；若確實無法查明時，方允許按現行國家標準《正態樣本離群值的判斷與處理》GB／T4883進行判斷和處理，不得隨意取舍；
5 安全性鑒定的檢驗結果，應直接與本規范規定的合格指標進行比較，并據以作出合格與否的判定。在這過程中，不計其置信區間估計值對判定的有利影響。
3.0.5 根據安全性鑒定檢驗結果確定的材料性能標準值，應具有按規定置信水平確定的95％的強度保證率。
3.0.6 工程結構加固材料性能標準值的計算方法應符合本規范附錄B的規定。計算所取的置信水平( γ )，應符合下列規定：
1對置信水平取值有經驗可依的加固材料：
1) 結構膠粘劑： γ 應取為0.90；
2) 碳纖維復合材： γ 應取為0.99；
3) 芳綸纖維復合材： γ 應取為0.95；
4) 玻璃纖維復合材： γ 應取為0.90；
5) 不銹鋼絲： γ 應取為0.95；
6) 鍍鋅鋼絲： γ 應取為0.90；
7) 混凝土： γ 應取為0.75；
8) 砂漿： γ 應取為0.60。

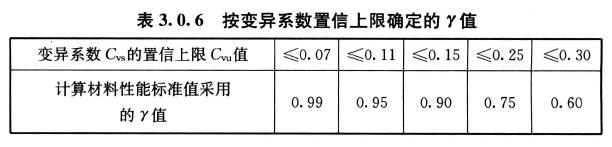

2 對置信水平取值無經驗可依的加固材料，應按試驗結果的變異系數 C vs 的置信上限 C vu 值，由表3.0.6查得 γ 值。
3 變異系數置信上限 C vu 值，應按現行國家標準《正態分布變差系數置信上限》GB／T11791規定的方法計算；計算時取 C vu 的置信水平為0.90。
3.0.7 經安全性檢驗合格的結構加固材料或制品，應提出安全性鑒定報告。鑒定報告所附的檢驗報告中，應具體說明檢驗所采用的取樣規則、取樣對象、取樣方法和時間。檢驗報告中不得使用“本報告僅對來樣負責”的措詞，若存在此類措詞，該報告無效。
3.0.8 工程加固材料或制品應用安全性鑒定合格的資格保留期為4年。
4 結構膠粘劑
5 裂縫注漿料
6 結構加固用水泥基灌漿料
7 結構加固用聚合物改性水泥砂漿
8 纖維復合材
9 鋼絲繩
10 合成纖維改性混凝土和砂漿
11 鋼纖維混凝土
12 后錨固連接件
附錄A 安全性鑒定適用的試驗方法標準
A.0.1 結構膠粘劑膠體性能的測定，應采用下列試驗方法標準：
1 現行國家標準《塑料試樣狀態調節和試驗的標準環境》GB/T2918；
2 現行國家標準《樹脂澆注體性能試驗方法》GB／T2567；
3 本規范附錄E《富填料膠粘劑膠體及聚合物改性水泥砂漿體劈裂抗拉強度測定方法》；
4 本規范附錄P《膠粘劑澆注體(膠體)收縮率測定方法》。
A.0.2 結構膠粘劑粘結能力的測定，應采用下列試驗方法標準：
1 現行國家標準《膠粘劑拉伸剪切強度的測定(剛性材料對剛性材料)》GB／T7124；
2 現行國家標準《膠粘劑對接接頭拉伸強度的測定》GB／T6329；
3 現行國家軍用標準《膠粘劑高溫拉伸剪切強度試驗方法(金屬與金屬)》GJB444；
4 本規范附錄F《結構膠粘劑T沖擊剝離長度測定方法及評定標準》；
5 本規范附錄G《粘結材料粘合加固材與基材的正拉粘結強度試驗室測定方法及評定標準》；
6 本規范附錄K《約束拉拔條件下膠粘劑粘結鋼筋與基材混凝土的粘結強度測定方法》；
7 本規范附錄N《混凝土對混凝土粘結的壓縮抗剪強度測定方法及評定標準》。
A.0.3 結構膠粘劑耐環境和長期應力作用能力的測定，應采用下列試驗方法標準：
1 本規范附錄C《膠接耐久性楔子快速測定法》；
2 本規范附錄J《結構膠粘劑和聚合物改性水泥砂漿濕熱老化性能測定方法》；
3 本規范附錄L《結構膠粘劑耐熱老化性能測定方法》；
4 現行國家軍用標準《膠接耐久性試驗方法})GJB3383(方法105)；
5 本規范附錄M《膠接試件耐疲勞應力作用能力測定方法》；
6 現行國家標準《木結構試驗方法標準》GB／T50329。
A.0.4 結構膠粘劑物理化學性能的測定，應采用下列試驗方法標準：
1 現行國家標準《膠粘劑適用期的測定》GB／T7123.1；
2 現行國家標準《塑料負荷變形溫度的測定》GB／T1634.2；
3 現行國家標準《建筑密封材料試驗方法流動性的測定》GB/T13477.6；
4 本規范附錄H《結構膠粘劑不揮發物含量測定方法》；
5 本規范附錄Q《結構膠粘劑初黏度測定方法》；
6 本規范附錄R《結構膠粘劑觸變指數測定方法》。
A.0.5 水泥基注漿料和灌漿料性能的測定，應采用下列試驗方法標準：
1 現行國家標準《水泥基灌漿材料應用技術規范》GB／T50448附錄A；
2 現行國家標準《混凝土外加劑應用技術規范})GB50119附錄C；
3 本規范附錄S《聚合物改性水泥砂漿體和灌漿料漿體抗折強度測定方法》；
4 現行行業標準《耐火澆注料抗熱震性試驗方法(水急冷法)》YB／T2206.2；
5 現行行業標準《水工混凝土試驗規程》DL／T5150。
A.0.6 纖維復合材性能的測定，應采用下列試驗方法標準：
1 現行國家標準《定向纖維增強塑料拉伸性能試驗方法》GB/T3354；
2 現行國家標準《單向纖維增強塑料彎曲性能試驗方法》GB/T3356；
3 現行國家標準《碳纖維增強塑料纖維體積含量試驗方法》GB/T3366；
4 現行國家標準《增強制品試驗方法第3部分：單位面積質量的測定》GB／T9914.3；
5 本規范附錄D《纖維復合材層間剪切強度測定方法》。
A.0.7 鋼絲繩抗拉強度和彈性模量的測定，應采用下列試驗方法標準：
1 現行國家標準《金屬材料拉伸試驗第1部分：室溫試驗方法》GB／T228.1；
2 現行行業標準《光纜用鍍鋅鋼絞線》YB／T098(附錄A)。
A.0.8 纖維改性混凝土或砂漿彎曲韌性的測定應采用本規范附錄T《合成纖維改性混凝土彎曲韌性測定方法》。
A.0.9 后錨固連接性能的測定，應采用下列試驗方法標準：
1 現行國家標準《緊固件機械性能螺栓、螺釘和螺柱》GB／T3098.1；
2 現行國家標準《緊固件機械性能不銹鋼螺栓、螺釘和螺柱》GB／T3098 . 6；
3 本規范附錄U《錨固承載力檢驗方法》；
4 現行行業標準《混凝土用膨脹型、擴孔型建筑錨栓》JG160，附錄F《專項性能檢驗》。
附錄B 材料性能標準值計算方法
B.0.1 材料性能標準值( f k )，應根據抽樣檢驗結果按下式確定：
式中： m f --按 n 個試件算得的材料性能平均值；
s --按 n - 1個試件算得的材料性能標準差，宜采用計算器的統計模式(MODE S)計算；

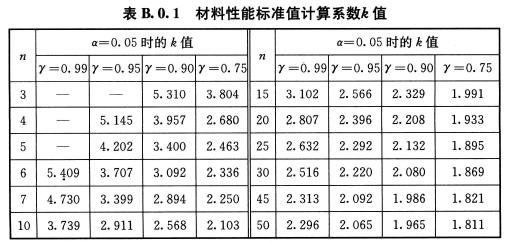

k --與 a、c 和 n 有關的材料性能標準值計算系數，由表B.0.1查得；
α --正態概率分布的分位值，根據材料性能標準值所要求的95％保證率，取 α =0.05；
γ --檢測加固材料性能所取的置信水平(置信度)，按本規范第3章第3.0.6條的規定進行確定。
