GB/T 25176-2010 混凝土和砂漿用再生細(xì)骨料 （免費下載）
前言
前 言
本標(biāo)準(zhǔn)由中華人民共和國住房和城鄉(xiāng)建設(shè)部提出。
本標(biāo)準(zhǔn)由住房和城鄉(xiāng)建設(shè)部建筑工程標(biāo)準(zhǔn)技術(shù)歸口單位歸口。
本標(biāo)準(zhǔn)負(fù)責(zé)起草單位： 中國建筑科學(xué)研究院、青島理工大學(xué)、中國建筑材料科學(xué)研究總院。
本標(biāo)準(zhǔn)參加起草單位： 青建集團股份公司、北京建筑工程學(xué)院、同濟大學(xué)、上海市建筑科學(xué)研究院、北京城建建材工業(yè)有限公司、廣州市建筑科學(xué)研究院、邯鄲市建筑科學(xué)研究所、北京市建筑材料質(zhì)量監(jiān)督檢驗站、遼寧省建設(shè)科學(xué)研究院、邯鄲全有生態(tài)建材有限公司、青島農(nóng)業(yè)大學(xué)、瑞科爾建筑材料（青島）有限公司、青島信達(dá)榮昌基礎(chǔ)建設(shè)工程有限公司、北京元泰達(dá)環(huán)保建材科技有限責(zé)任公司、甘肅土木工程科學(xué)研究院、天津市水利科學(xué)研究院、上海EF生態(tài)環(huán)境材料工程技術(shù)中心、青島綠帆再生建材有限公司、北京波森特巖土工程有限公司。
本標(biāo)準(zhǔn)主要起草人： 趙霄龍、李秋義、陳家瓏、張同波、張秀芳、王武祥、秦原、何更新、冷發(fā)光、肖建莊、姚利君、蔡亞寧、梅愛華、張勝彥、宋作寶、王春波、寇全有、全洪珠、曹劍、李紅、吳建民、王巖、孫永軍、楊德志、陳勇、楊啟安。
1 范圍
1 范 圍
本標(biāo)準(zhǔn)規(guī)定了混凝土和砂漿用再生細(xì)骨料的術(shù)語和定義、分類和規(guī)格、要求、試驗方法、檢驗規(guī)則、標(biāo)志、儲存和運輸。
本標(biāo)準(zhǔn)適用于配制混凝土和砂漿的再生細(xì)骨料。
2 規(guī)范性引用文件
2 規(guī)范性引用文件
下列文件中的條款通過本標(biāo)準(zhǔn)的引用而成為本標(biāo)準(zhǔn)的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內(nèi)容）或修訂版均不適用于本標(biāo)準(zhǔn)，然而，鼓勵根據(jù)本標(biāo)準(zhǔn)達(dá)成協(xié)議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標(biāo)準(zhǔn)。
GB 175 通用硅酸鹽水泥
GB 178 水泥強度試驗用標(biāo)準(zhǔn)砂
GB/T 2419 水泥膠砂流動度測定方法
GB 8076 混凝土外加劑
GB/T 14684 建筑用砂
GB/T 17 671 水泥膠砂強度檢驗方法(ISO法)(idt IS0 679:1989)
JGJ 63 混凝土用水標(biāo)準(zhǔn)
3 術(shù)語和定義
3.1 混凝土和砂漿用再生細(xì)骨料 recycled fine aggregate for concrete and mortar
由建（構(gòu)）筑廢物中的混凝土、砂漿、石、磚瓦等加工而成，用于配制混凝土和砂漿的粒徑不大于4.75mm的顆粒。
3.2 微粉含量 content of fine powder
再生細(xì)骨料中粒徑小于75
m的顆粒含量。
3.3 泥塊含量 content of clay lump
再生細(xì)骨料中原粒徑大于1.18mm，經(jīng)水浸洗、手捏后變成小于600 fim的顆粒含量。
3.4 細(xì)度模數(shù) fineness module
衡量再生細(xì)骨料粗細(xì)程度的指標(biāo)。
3.5 堅固性 soundness
再生細(xì)骨料在自然風(fēng)化和其他物理、化學(xué)因素作用下抵抗破裂的能力。
3.6 輕物質(zhì) light material
再生細(xì)骨料中表觀密度小于2000kg/m 3 的物質(zhì)。
3.7 亞甲藍(lán)值(MB值) methylene blue index
用于確定再生細(xì)骨料中粒徑小于75
m的顆粒中高嶺土含量的指標(biāo)。
3.8 再生膠砂 recycled mortar
按照本標(biāo)準(zhǔn)規(guī)定的方法，用再生細(xì)骨料、水泥和水制備的砂漿。
3.9 基準(zhǔn)膠砂 reference mortar
按照本標(biāo)準(zhǔn)規(guī)定的方法，用標(biāo)準(zhǔn)砂、水泥和水制備的砂漿。
3.10 再生膠砂需水量 water demand of recycled mortar
流動度為130mm±5mm的再生膠砂用水量。
3.11 基準(zhǔn)膠砂需水量 water demand of reference mortar
流動度為130mm±5mm的基準(zhǔn)膠砂用水量。
3.12 再生膠砂需水量比 water demand ratio of recycled mortar
再生膠砂需水量與基準(zhǔn)膠砂需水量之比。
3.13 再生膠砂強度比 compressive strength ratio of recycled mortar
再生膠砂與基準(zhǔn)膠砂的抗壓強度之比。
4 分類和規(guī)格
4.1 分類
混凝土和砂漿用再生細(xì)骨料（以下簡稱再生細(xì)骨料）按性能要求分為Ⅰ類、Ⅱ類、Ⅲ類。
4.2 規(guī)格
再生細(xì)骨料按細(xì)度模數(shù)分為粗、中、細(xì)三種規(guī)格，其細(xì)度模數(shù)Mx分別為：
5 要求
5.1 顆粒級配

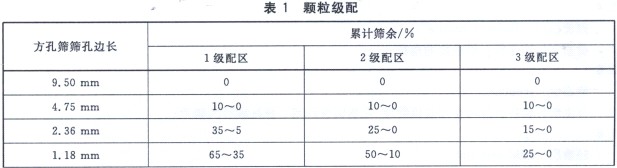

再生細(xì)骨料的顆粒級配應(yīng)符合表1的規(guī)定。

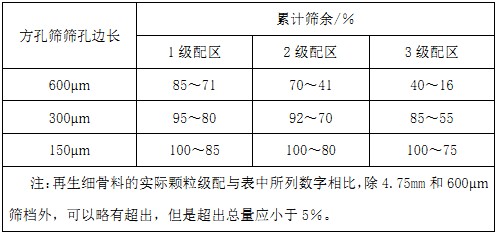

表1（續(xù)）
5.2 微粉含量和泥塊含量
根據(jù)亞甲藍(lán)試驗結(jié)果的不同，再生細(xì)骨料的微粉含量和泥塊含量應(yīng)符合表2的規(guī)定。
5.3 有害物質(zhì)含量
再生細(xì)骨料中如含有云母、輕物質(zhì)、有機物、硫化物及硫酸鹽或氯鹽等有害物質(zhì)，其含量應(yīng)符合表3的規(guī)定。
5.4 堅固性
應(yīng)采用硫酸鈉溶液法進行試驗。再生細(xì)骨料經(jīng)5次循環(huán)后，其指標(biāo)應(yīng)符合表4的規(guī)定。
5.5 壓碎指標(biāo)
再生細(xì)骨料壓碎指標(biāo)應(yīng)符合表5的規(guī)定。
5.6 再生膠砂需水量比
再生膠砂需水量比應(yīng)符合表6的規(guī)定。
5.7 再生膠砂強度比
再生膠砂強度比應(yīng)符合表7的規(guī)定。
5.8 表觀密度、堆積密度和空隙率

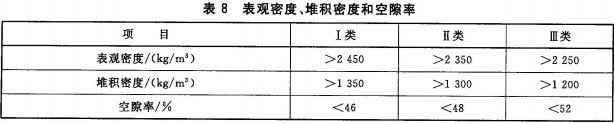

再生細(xì)骨料的表觀密度、堆積密度和空隙率應(yīng)符合表8的規(guī)定。
5.9 堿集料反應(yīng)
經(jīng)堿集料反應(yīng)試驗后，由再生細(xì)骨料制備的試件應(yīng)無裂縫、酥裂或膠體外溢等現(xiàn)象，膨脹率應(yīng)小于0.10％。
6 試驗方法
6.1 試樣
6.1.1 取樣方法
按照GB/T 14684中規(guī)定的取樣方法執(zhí)行。
6.1.2 試樣數(shù)量

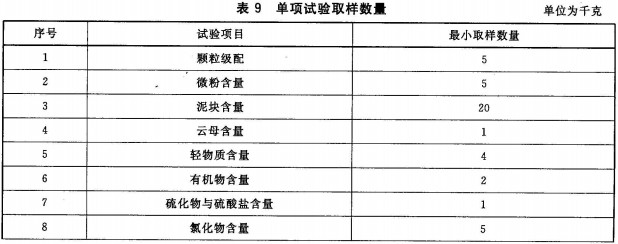

單項試驗的最小取樣數(shù)量應(yīng)符合表9的規(guī)定。進行多項試驗時，如能確保試樣經(jīng)一項試驗后不致影響另一項試驗的結(jié)果，可用同一試樣進行幾項不同的試驗。
6.1.3 試樣處理
按照GB/T 14684中的試樣處理規(guī)定執(zhí)行。
6.2 試驗環(huán)境和試驗用篩
應(yīng)符合GB/T 14684中試驗環(huán)境和試驗用篩的規(guī)定。
6.3 顆粒級配和細(xì)度模數(shù)
按照GB/T 14684中規(guī)定的顆粒級配和細(xì)度模數(shù)試驗方法執(zhí)行。
6.4 微粉含量
按照GB/T 14684中規(guī)定的石粉含量試驗方法執(zhí)行。
6.5 泥塊含量
按照GB/T 14684中規(guī)定的泥塊含量試驗方法執(zhí)行。
6.6 云母含量
按照GB/T 14684中規(guī)定的云母含量試驗方法執(zhí)行。
6.7 輕物質(zhì)含量
按照GB/T 14684中規(guī)定的輕物質(zhì)含量試驗方法執(zhí)行。
6.8 有機物含量
按照GB/T 14684中規(guī)定的有機物含量試驗方法執(zhí)行。
6.9 硫化物與硫酸鹽含量
按照GB/T 14684中規(guī)定的硫化物和硫酸鹽含量試驗方法執(zhí)行。
6.10 氯化物含量
按照GB/T 14684中規(guī)定的氯化物含量試驗方法執(zhí)行。
6.11 堅固性
按照GB/T 14684中規(guī)定的硫酸鈉溶液法執(zhí)行，但試驗結(jié)果精確至0.1％。
6.12 壓碎指標(biāo)
按照GB/T 14684中規(guī)定的壓碎指標(biāo)法執(zhí)行。
6.13 再生膠砂需水量比
6.13.1 儀器設(shè)備及試驗原材料
6.13.1.1 儀器設(shè)備如下：
a) 烘箱：能使溫度控制在105℃±5℃的鼓風(fēng)烘箱；
b) 其他儀器設(shè)備應(yīng)符合GB/T 2419規(guī)定。
6.13.1.2 試驗原材料如下：
a) 水泥應(yīng)采用符合GB 8076規(guī)定的基準(zhǔn)水泥或符合GB 175的52.5級硅酸鹽水泥；
b)標(biāo)準(zhǔn)砂應(yīng)符合GB 178的規(guī)定；
c)水應(yīng)符合JGJ 63的規(guī)定。
6.13.2 試驗步驟
6.13.2.1 將不少于5kg的再生細(xì)骨料試樣在105℃±5℃下烘干至恒重，按照6.3測出再生細(xì)骨料的顆粒級配，并篩除大于4.75mm以上的顆粒。
6.13.2.2 稱取標(biāo)準(zhǔn)砂1350g和基準(zhǔn)水泥（或52.5級硅酸鹽水泥）540g，加入適量的水制成基準(zhǔn)膠砂，按照GB/T 2419規(guī)定的方法測試膠砂的流動度。調(diào)整用水量，使其流動度為130mm±5mm，此時所對應(yīng)的用水量即為基準(zhǔn)膠砂需水量(Wo)。
6.13.2.3 稱取再生細(xì)骨料1350g和基準(zhǔn)水泥（或52.5級硅酸鹽水泥）540g，加入適量的水制備再生膠砂，按照GB/T 2419規(guī)定的方法測試再生膠砂的流動度。調(diào)整用水量，使其流動度為130 mm±5 mm，此時所對應(yīng)的用水量即為再生膠砂需水量(W R )。
基準(zhǔn)膠砂所用水泥應(yīng)和再生膠砂所用水泥相同。
6.13.3 計算與評定

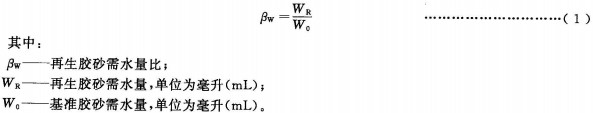

再生膠砂需水量比按式(1)計算：
以同批三組試驗的算術(shù)平均值計，準(zhǔn)確至0.01。若三組試驗的最大值或最小值中有一個與中間值之差超過中間值的15％，則把最大值與最小值一并舍去，取中間值；若兩個測值與中間值之差均超過15％，則該批試驗結(jié)果無效，應(yīng)重新試驗。
6.14 再生膠砂強度比
6.14.1 儀器設(shè)備及試驗原材料
6.14.1.1 儀器設(shè)備
應(yīng)符合GB/T 17671的規(guī)定。
6.14.1.2 試驗原材料
應(yīng)符合6.13.1.2規(guī)定。
6.14.2 試驗步驟
6.14.2.1 按照6.13.2.2和6.13.2.3方法，分別在基準(zhǔn)膠砂需水量和再生膠砂需水量條件下，制備基準(zhǔn)膠砂和再生膠砂（基準(zhǔn)膠砂所用水泥應(yīng)和再生膠砂所用水泥相同）。
6.14.2.2 按照GB/T 17671的規(guī)定分別測試再生膠砂和基準(zhǔn)膠砂標(biāo)準(zhǔn)養(yǎng)護28d時的抗壓強度。
6.14.3 計算與評定
再生膠砂強度比按式(2)計算：
以一組三個棱柱體試件上得到的六個抗壓強度測定值的算術(shù)平均值作為基準(zhǔn)膠砂或再生膠砂的抗壓強度試驗結(jié)果，精確至0.1 MPa。若六個測定值中有一個超出平均值的±10％，就應(yīng)剔除這個測定值而以剩下五個測定值的算術(shù)平均值作為試驗結(jié)果；若五個測定值中再有超過它們平均值的±10％的，則此組試驗作廢。
6.15 表觀密度
按照GB/T 14684中規(guī)定的表觀密度試驗方法執(zhí)行。
6.16 堆積密度和空隙率
按照GB/T 14684中規(guī)定的堆積密度和空隙率試驗方法執(zhí)行。
6.17 堿集料反應(yīng)
按照GB/T 14684中規(guī)定的堿集料反應(yīng)試驗方法執(zhí)行。
7 檢驗規(guī)則
7.2 組批規(guī)則
按同分類、同規(guī)格每600t為一批，不足60.0t亦為一批。
8 標(biāo)志、儲存和運輸
8.1 標(biāo) 志
出廠產(chǎn)品應(yīng)提供產(chǎn)品質(zhì)量合格證，內(nèi)容包括；
a) 再生細(xì)骨料的名稱、類別、規(guī)格和生產(chǎn)廠信息（廠名、地址和電話等）；
b) 批量編號及供貨數(shù)量；
c) 檢驗結(jié)果、日期、執(zhí)行標(biāo)準(zhǔn)；
d) 合格證編號及發(fā)放日期；
e) 檢驗部門及檢驗人員簽章；
f) 注意事項等。
8.2 儲 存
再生細(xì)骨料應(yīng)按類別、規(guī)格分別堆放，防止人為碾壓和產(chǎn)品污染。
8.3 運 輸
運輸時，應(yīng)認(rèn)真清掃車船等運輸設(shè)備，并采取措施防止混入雜物，防止粉塵飛揚。
