GB 51180-2016 煤礦采空區建(構)筑物地基處理技術規范 （免費下載）
1 總 則
1.0.1 為了充分開發利用煤礦采空區土地資源，在煤礦采空區建(構)筑物地基處理的設計、施工、質量檢驗和采動邊坡防治中貫徹執行國家的技術經濟政策，做到安全適用、技術先進、經濟合理、質量可靠、節能環保，制定本規范。
1.0.2 本規范適用于已有煤礦采空區場地地面新建、改建和擴建的工業與民用建(構)筑工程地基處理設計、施工和質量檢驗。
1.0.3 煤礦采空區建(構)筑物地基處理的設計、施工和質量檢驗除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定

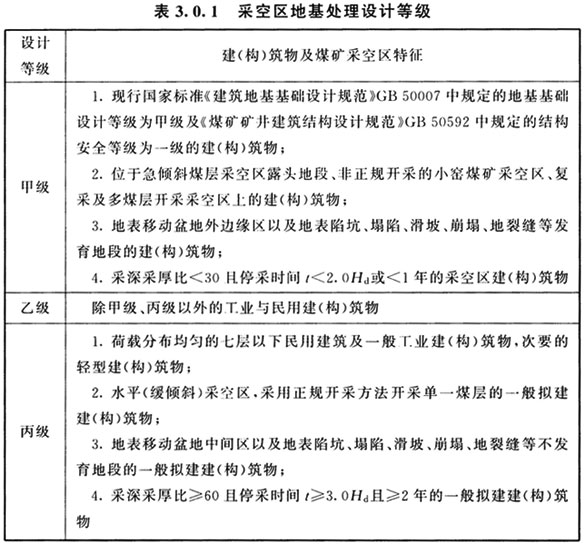

3.0.1 采空區地面建(構)筑物地基處理設計應根據建(構)筑物規模、功能特征，采空區特征以及采空區地基可能造成建(構)筑物破壞或影響正常使用的程度分為三個等級，設計時應根據具體情況，按表3.0.1的規定確定。
注：1 Hd為采空區埋深，t為停采時間(天)；
2 對30層以上和高度大于100m超高層建筑以及高度超過100m的構筑物的下伏采空區地基處理設計與施工應進行專門論證。
3.0.2 煤礦采空區新建、改建和擴建工程設計和施工前，必須進行煤礦采空區巖土工程勘察，判定工程建設場地的穩定性和適宜性?？辈旒霸u(píng)價結論應作為煤礦采空區地基處理、建(構)筑物及地基基礎設計的主要依據。
3.0.3 采空區場地穩定性及適宜性評價應符合現行國家標準《煤礦采空區巖土工程勘察規范》GB 51044的有關規定。
3.0.4 煤礦采空區建(構)筑物地基處理宜在地表移動衰退期結束后進行。
3.0.5 采空區建(構)筑物地基處理主要對象，應包括擬建場地影響范圍內煤礦采空空洞、采空區覆巖垮落、離層及對場地和地基穩定性有影響的巷道、廢棄井筒、地表裂縫、塌陷坑等。
3.0.6 采空區建(構)筑物地基處理面積及處理深度，應依據建筑物特征、采空區特征、采空區地基處理設計等級及采空區地基處理方法等綜合確定。
3.0.7 采空區地基處理方法應根據上部結構對地基處理的要求、采空區采礦和地質條件、覆巖垮落類型、地表變形特征、工期、地區經驗和環境保護等綜合確定，并應符合下列規定：
1 對條帶式、房柱式、穿巷式開采等非充分采動，或頂板自然垮落、尚屬穩定的淺層采空區，可按本規范地基處理方法適用范圍綜合選定；

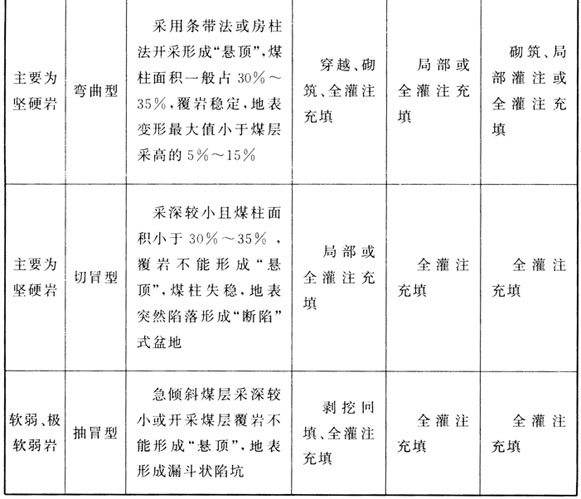

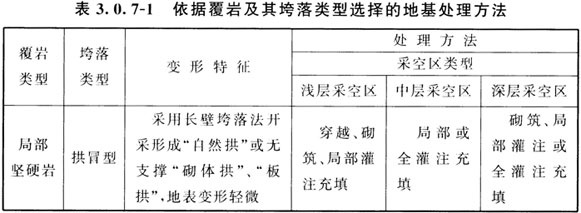

2 依據覆巖及其垮落類型選擇地基處理方法，可按表3.0.7-1的規定確定：

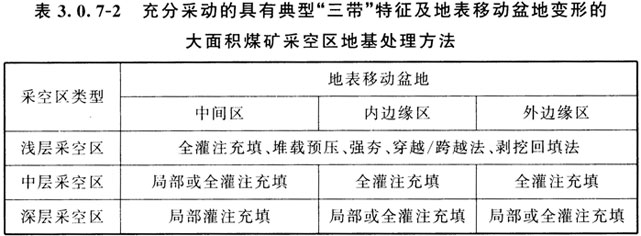

3 對充分采動的具有典型“三帶”特征及地表移動盆地變形的大面積煤礦采空區，可按表3.0.7-2確定。
3.0.8 不同類型或不同變形區段的采空區，可根據采空區變形特征、穩定性現狀、擬建建(構)筑物重要性等級以及對不均勻沉降敏感程度等，采取不同的地基處理方法。
3.0.9 對評定為穩定及基本穩定的采空區場地，在確定采空區地基處理設計方案時，尚應分析下列可能引起采空區活化的不利因素：
1 非充分采動的采空區及小窯采空區，地下水長期對煤(巖)柱、頂?shù)装鍘r石的軟化作用；
2 充分采動采空區垮落、斷裂帶地下水長期對覆巖的潛蝕、軟化作用；
3 地表水經塌陷坑、采動裂縫等長期入滲對采空區的作用；
4 多煤層重復采動及鄰近礦區開采的作用；
5 地質構造褶皺、斷裂強烈發育的采空區，受鄰近礦區采動、爆破振動、地震等作用；
6 充水采空區，因相鄰礦區開采的疏排水作用；未充水采空區，因外界因素積水的軟化作用；
7 垮落帶、斷裂帶發育且密實程度差的淺層、中深層采空區場地上的附加荷載作用。
3.0.10 應根據采空區類型、建(構)筑物規模及其所處地表移動變形位置，同時結合上部結構、基礎和地基的共同作用，選用地基處理與加強上部結構抗變形能力的綜合措施。
3.0.11 對以下類型采空區地基處理工程，應在有代表性的區段進行現場試驗和試驗性施工，并應校驗設計參數和施工工藝：
1 采空區地基處理設計等級為甲、乙級的工程；
2 無區域處理經驗的工程；
3 采用新材料或新處理工藝的工程。
3.0.12 采空區地基處理設計除應符合現行國家標準《建筑地基基礎設計規范》GB 50007的有關規定外，尚應符合下列規定：
1 所有采空區建(構)筑物地基計算，應滿足承載力計算的有關規定；
2 采空區建(構)筑物地基變形驗算，應分析評價采空區殘余變形的影響；
3 對位于斜坡上或邊坡附近的采空區建(構)筑物以及受較大水平荷載作用的高層建筑、高聳結構，尚應進行地基穩定性驗算。

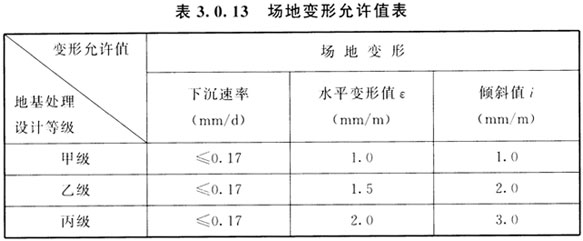

3.0.13 處理后的采空區場地變形允許值應按表3.0.13確定。
3.0.14 采空區地基處理施工期間，地表移動變形監測，監測的內容、方法、精度，應符合現行國家標準《煤礦采空區巖土工程勘察規范》GB 51044中勘察階段變形監測的有關規定。
3.0.15 采空區地基上的建(構)筑物，應進行長期變形監測，監測內容、方法及精度應滿足現行行業標準《建筑變形測量規范》JGJ 8的有關規定。
3.0.16 采空區地基處理施工工藝、工序應根據采空區頂板垮落特征、密實程度、充水狀態等綜合確定，并應嚴格控制工序、質量，進行施工驗證和工后檢測與評價。
3.0.17 煤礦采空區建(構)筑物地基處理鼓勵采用新技術、新材料和新工藝，合理利用礦渣、尾礦等廢棄物，應遵守國家現行安全生產和環境保護等有關規定，并應符合耐久性使用要求。
3.0.18 煤礦采空區地基處理設計等級為甲級、乙級的建(構)筑物，地基處理設計、施工、質量檢驗和工后監測等均應符合動態設計、信息法施工的工程管理要求。地基處理設計等級為丙級的建(構)筑物，地基處理設計、施工宜采用動態工程管理方法。
4 灌注充填法
5 穿越/跨越法
6 砌 筑 法
7 剝挖回填法
8 強 夯 法
9 堆載預壓法
10 采動邊坡防治
11 采空區治理綜合措施
12 工后檢測與變形監測
附錄A 采空區地基處理范圍及處理深度計算
A.0.1 水平及傾斜煤層采空區水平處理范圍，可由建(構)筑輪廓尺寸、圍護帶寬度及采空區覆巖移動的影響寬度按下式計算。
B＝D＋2ds＋D＇ (A.0.1)
式中：D——建(構)筑輪廓寬度；

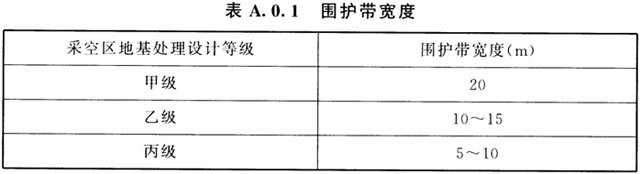

ds——圍護帶寬度，按表A.0.1的規定確定；
D＇——采空區覆巖移動影響寬度。

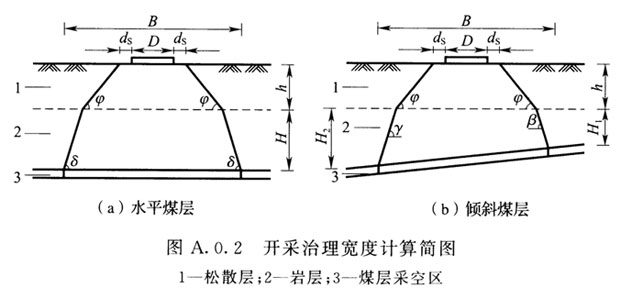

A.0.2 采空區覆巖移動影響寬度對于水平或者近水平煤層開采區[圖A.0.2(a)所示]可按式(A.0.2-1)計算，對于傾斜采空區[圖A.0.2(b)所示]可按式(A.0.2-2)計算。
對于水平或近水平煤層采空區，可按下式計算：
D＇＝2(hcotφ＋Hcotδ) (A.0.2-1)
式中：h——上覆松散層厚度；
φ——松散層移動角(°)；
δ——采空區上覆巖層移動角(°)；
H——上覆巖層厚度。
對于傾斜煤層采空區，可按下式計算：
D＇＝(h1＋h2)cotφ＋H1cotβ＋H1cotγ (A.0.2-2)
式中：h1、h2——分別為采空區上山和下上邊界上覆松散層厚度；
β——采空區下山方向上覆巖層移動角(°)；
γ——采空區上山方向上覆巖層移動角(°)；
H1、H2——分別為采空區上山和下上邊界上覆巖層厚度。
A.0.3 采空區地基處理深度確定應符合下列規定：
1 當處理范圍位于內邊緣區及中間區時，其處理深度hd應為地面至需處理的最下層采空區底板下1m～2m處。

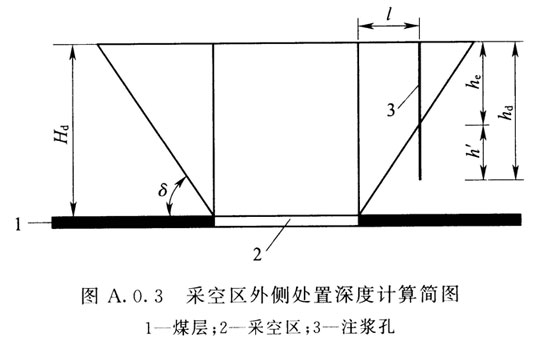

2 當需處理范圍位于外邊緣區時(圖A.0.3)，可按下列公式計算：
hd＝he＋h＇ (A.0.3-1)
he＝Hd－ltanδ (A.0.3-2)
式中：he——外邊緣區采空區移動影響帶以上的深度；
h＇——移動影響帶以下的處理深度，取5m～10m為宜；
l——注漿孔距采空區邊界的距離。

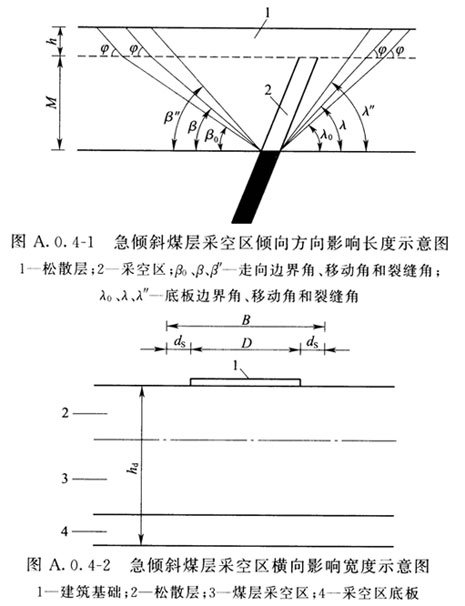

A.0.4 急傾斜煤層采空區治理范圍與煤層的走向垂直方向，采空區在傾向上治理區為危險移動邊界范圍(圖A.0.4-1)，其沿煤層傾向治理長度L可按式(A.0.4-1)計算；橫向治理寬度B(圖A.0.4-2)計算可按式(A.0.4-2)計算。

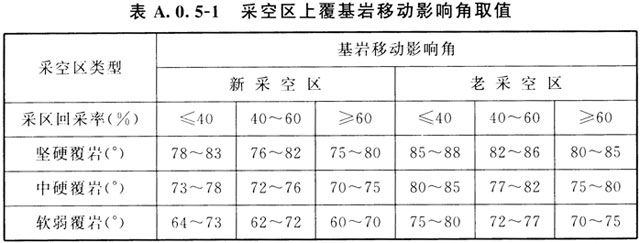

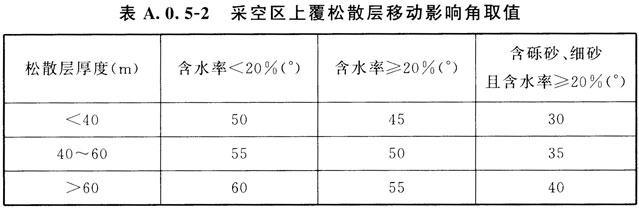

A.0.5 計算采空區地基處理范圍時，基巖移動角與松散層移動角的取值可按表A.0.5-1及表A.0.5-2取值。
注：1 表中數值為水平煤礦采空區覆巖移動影響角及傾斜煤礦采空區上山移動影響角取值；對于傾斜煤層下山移動影響角的取值，一般采用公式β＝δ－kα來計算，其中α為礦層傾角(°)，對堅硬覆巖k取值0.7～0.8，中硬覆巖k取值0.6～0.7，軟弱覆巖k取值0.5～0.6；對于急傾斜煤層采空區走向移動角及底板移動角的取值，應根據地區經驗確定。
2 位于采空邊坡影響范圍內的建(構)筑物，尚需根據采動邊坡穩定性對建(構)筑物的影響選取巖層移動影響角。取值時根據采空區類型，深層采空區移動影響角取大值，淺層采空區取小值。
附錄B 灌注充填法施工附表

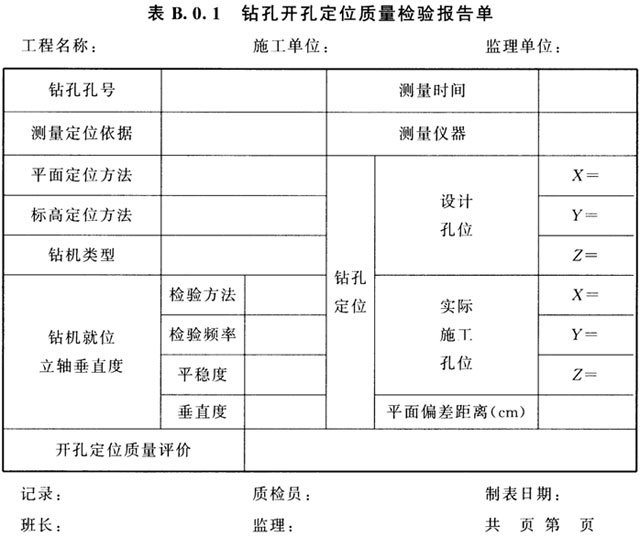

B.0.1 鉆孔開孔定位質量檢驗報告單應符合表B.0.1的規定。

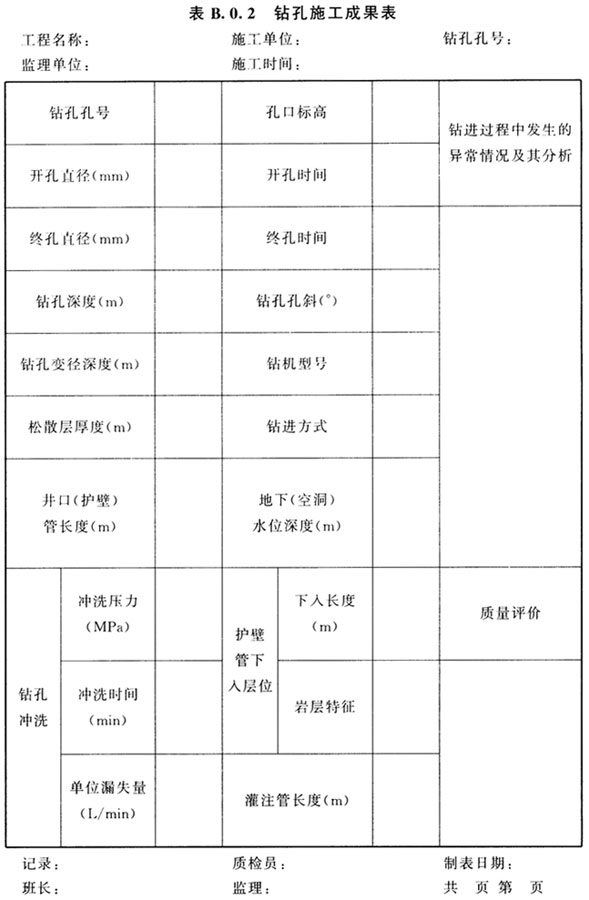

B.0.2 鉆孔施工成果表應符合表B.0.2的規定。

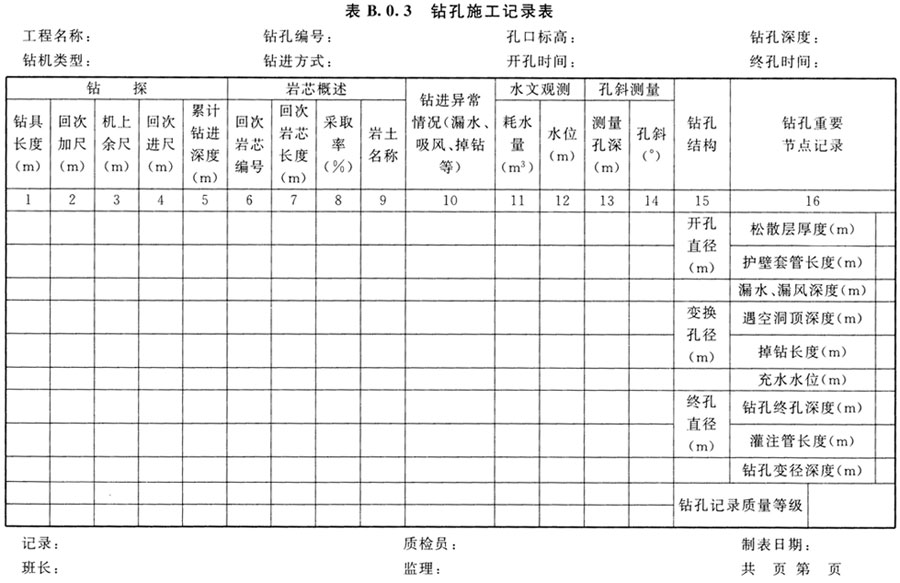

B.0.3 鉆孔施工記錄表應符合表B.0.3的規定。

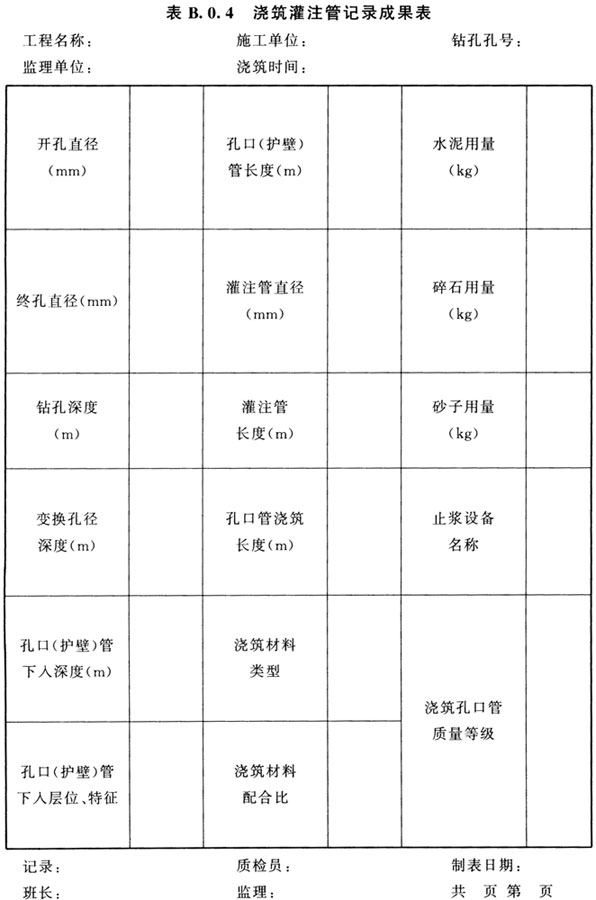

B.0.4 澆筑灌注管記錄成果表應符合表B.0.4的規定。

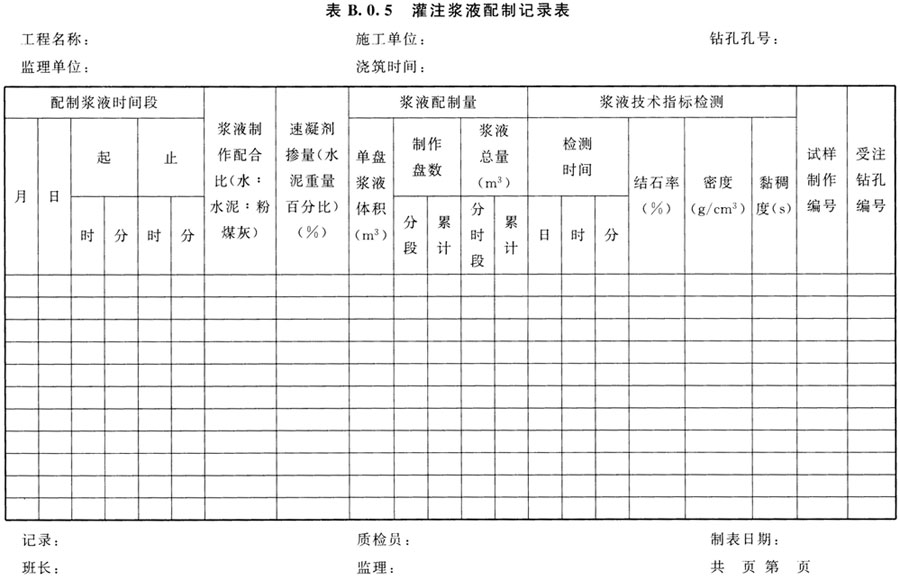

B.0.5 灌注漿液配制記錄表應符合表B.0.5的規定。

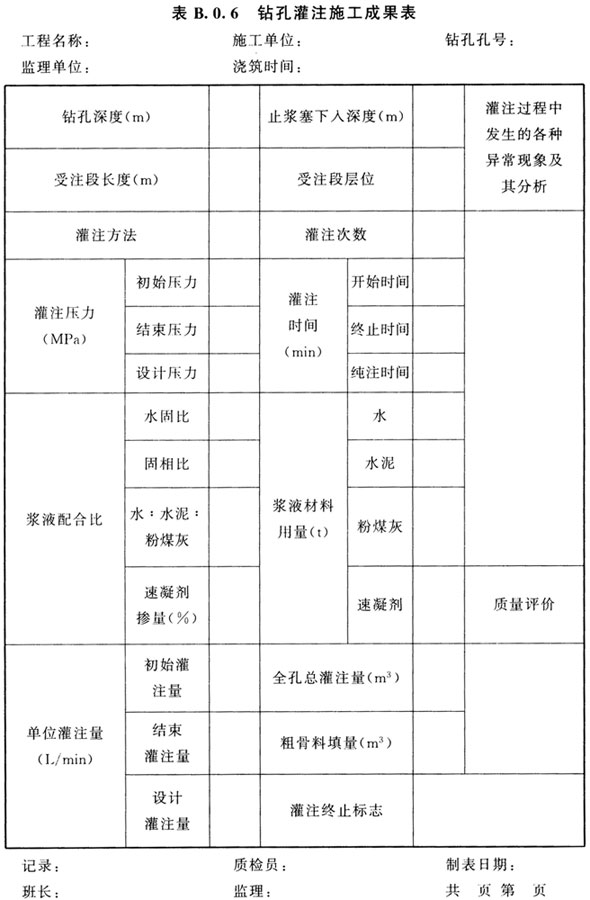

B.0.6 鉆孔灌注施工成果表應符合表B.0.6的規定。

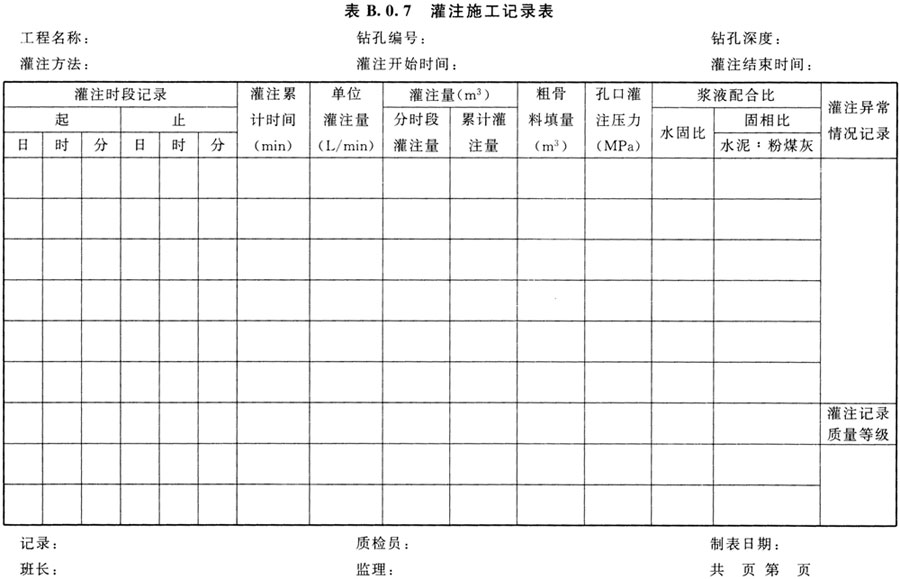

B.0.7 灌注施工記錄表應符合表B.0.7的規定。
附錄C 采動邊坡穩定性系數和推力計算

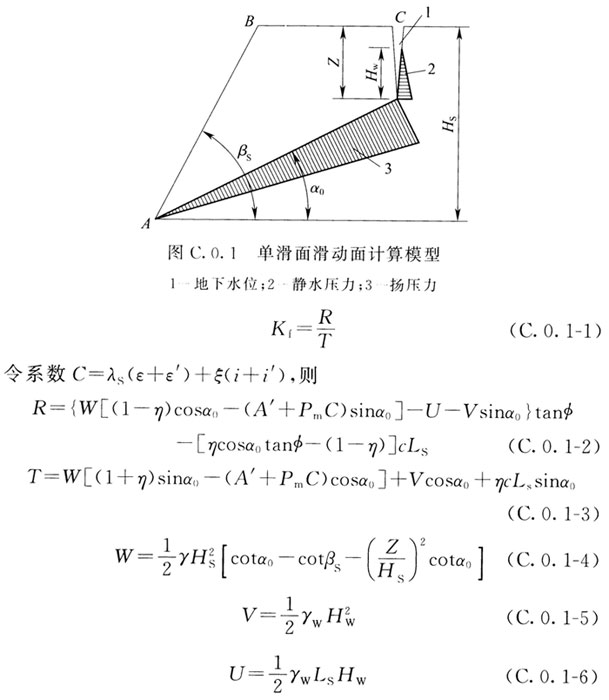

C.0.1 采動邊坡單滑面滑移(含滑移式危巖)穩定性系數Kf(圖C.0.1)可按下式計算：
Pm＝(Md·Dw/H0·F)tanβs (C.0.1-7)
式中：
R——抗滑力(kN/m)；
T——下滑力(kN/m)；
i、i＇——坡頂邊緣最終和動態傾斜值，傾向與坡體相同時取正值(相反取負值)；
ε、ε＇——坡頂邊緣最終和動態水平變形值，拉伸為正值(壓縮為負值，動態取正值)；
Hs——采空坡體高度；
W——滑體重量(kN/m)；
η——計算系數；當Hi≤Hs時，η＝(Pm·w)/Hi；當Hi＞Hs時，η＝(Pm·w)/(Hi－Hs)；w為坡頂邊緣下沉值；
Pm——坡體采動程度系數，小于或等于10；
ξ——計算系數；當Hi＜Hs時，ξ＝1.0；當Hi≥Hs時，ξ＝Hs/Hi；
Hi——坡頂至開采煤層底板垂高；
A＇——地震加速度(重力加速度g)；
V——后緣裂縫靜水壓力(kN/m)；
U——沿滑面揚壓力(kN/m)；
Ls——滑面長度；
c——滑動面內聚力(kPa)；
Z——滑體后壁張開性裂縫深度；
Hw——張性裂縫中充水深度；
——內摩擦角(°)；
α0——滑面傾角(°)；
βs——坡面傾角(°)；
λs——側壓力系數，λs＝μ/(1－μ)，μ為泊松比；
γw——水體容重(N/m3)；
hw——浸潤線下土體高度；
Md——坡體下方煤層法向開采厚度；
H0——坡體下方平均開采深度；
Dw——坡體下方開采寬度，如D≥1.5H0時，取D＝1.5H0；

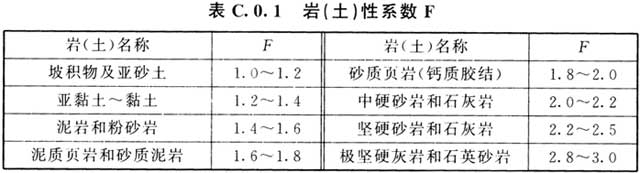

F——巖性系數，可按表C.0.1選取。
C.0.2 采動邊坡單滑面滑移(含滑移式危巖)推力可按下式計算：
P＝Ks×T－R (C.0.2)
式中：P——推力(kN/m)；
Ks——設計的安全系數。

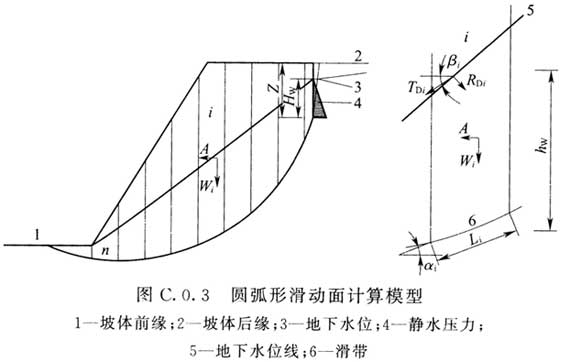

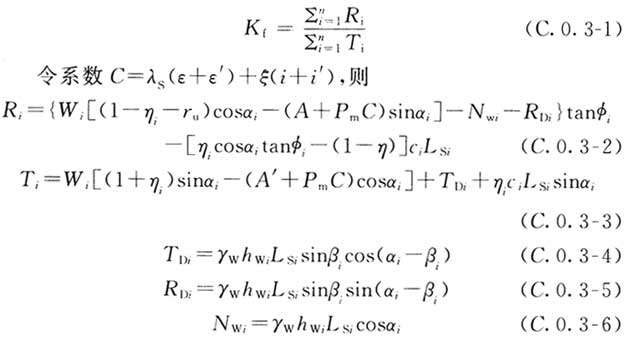

C.0.3 采動邊坡單一平面或圓弧形滑移穩定性系數Kf可按下列公式計算(圖C.0.3)。
式中：Ri——第i條塊的抗滑力(kN/m)；
Ti——第i條塊的下滑力(kN/m)；
Nwi——第i條塊孔隙水壓力(kN/m)；
TDi——第i條塊滲透壓力產生的平行滑面分力(kN/m)；
ru——孔隙壓力比；
ηi——計算系數；
RDi——滲透力產生的垂直滑面分力；
Wi——第i條塊的重量(kN/m)；
ci——第i條塊的內聚力(kPa)；
i——第i條塊內摩擦角(°)；
LSi——第i條塊滑面長度；
αi——第i條塊滑面傾角(°)；
βi——第i條塊地下水流向(°)；
hwi——浸潤線下土體高度。
C.0.4 采動邊坡單一平面或圓弧形滑移推力可按下列公式計算：
對剪切而言：Hs＝(Ks－Kf)×∑(Ti×cosαi) (C.0.4-1)
對彎矩而言：Hm＝(Ks－Kf)/Ks×∑(Ti×cosβi) (C.0.4-2)
式中：Hs、Hm——推力(kN)。

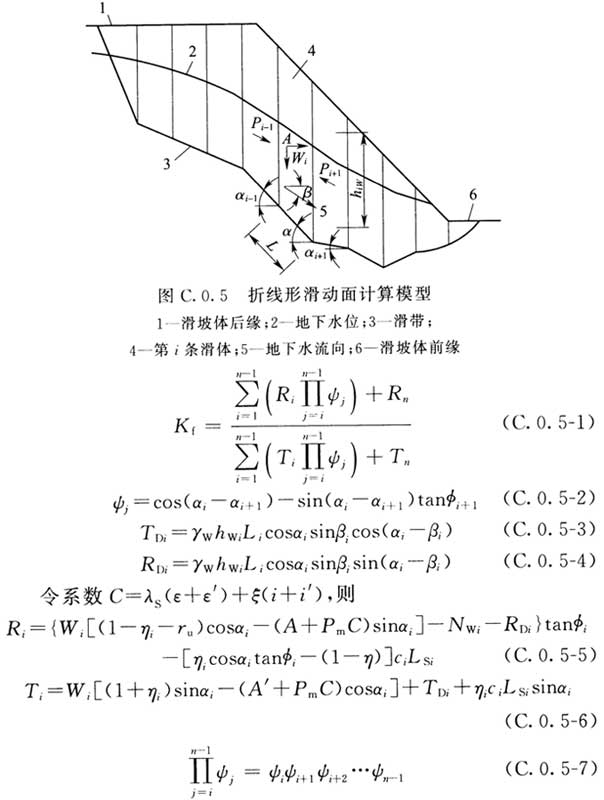

C.0.5 采動邊坡折線形滑移穩定性系數Kf可按下列公式計算(圖C.0.5)：
式中：ψj——第i塊段的剩余下滑力傳遞至第i＋1塊段時的傳遞系數。
C.0.6 采動邊坡折線形滑移推力可按下式計算：
Pi＝Pi－1×ψi＋Ks×Ti－Ri (C.0.6)
式中：Pi——第i條塊的推力(kN/m)；
Pi－1——第i－1條塊的推力(kN/m)，若Pi－1＜0，取Pi－1＝0；
C.0.7 采動邊坡傾倒式危巖穩定性系數Kf計算應符合下列要求：

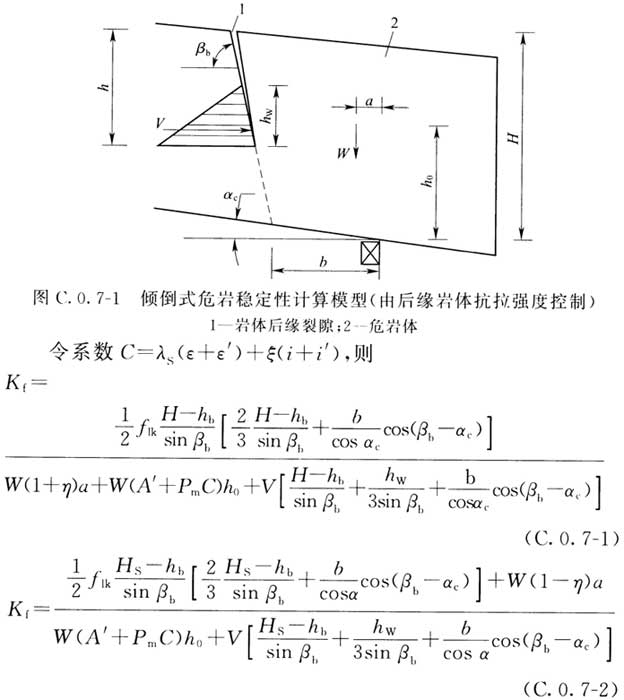

1 由后緣巖體抗拉強度控制(圖C.0.7-1)，危巖體重心在傾覆點之外時可按式(C.0.7-1)計算，危巖體重心在傾覆點之內時可按式(C.0.7-2)計算：
式中：hb——后緣裂隙深度；
hw——后緣裂隙充水高度；
V——后緣裂隙水壓力(kN/m)；
Hs——后緣裂隙上端到未貫通段下端的垂直距離；
a——危巖體重心到傾覆點的水平距離；
b——后緣裂隙未貫通段下端到傾覆點之間的水平距離；
h0——危巖體重心到傾覆點的垂直距離；
f1k——危巖體抗拉強度標準值(kPa)，根據巖石抗拉強度標準值乘以0.4的折減系數確定；
αc——危巖體與基座接觸面傾角(°)，外傾時取正值，內傾時取負值；
βb——后緣裂隙傾角(°)。

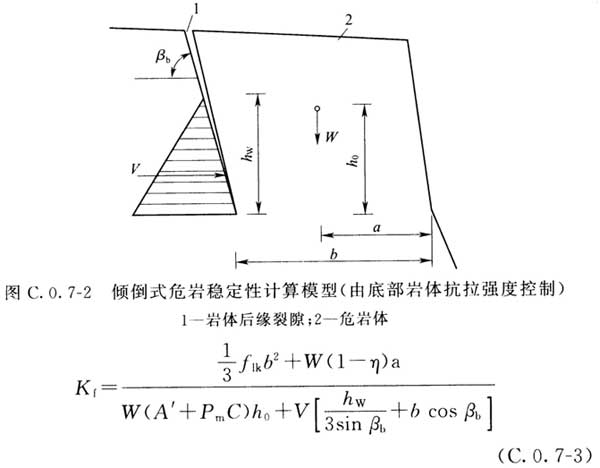

2 由底部巖體抗拉強度控制時(圖C.0.7-2)，穩定性系數Kf可按下式計算：
