GB/T 51015-2014 海堤工程設計規范 （免費下載）
1 總 則
1.0.1 為適應海堤工程建設的需要，規范海堤工程設計標準和技術要求，做到安全可靠、經濟合理、技術先進、管理規范，使海堤工程有效地防御風暴潮(洪)水和波浪等危害，特制定本規范。
1.0.2 本規范適用于各類新建、加固、改建和擴建海堤工程的設計。
1.0.3 海堤工程設計應以所在區域海洋功能區劃、海岸帶及相關河流的綜合規劃或防潮(洪)專業規劃為依據。為灘海開發而設計的海堤工程應以相關規劃為依據。位于城鎮的海堤工程設計還應以城鎮總體規劃為依據。位于河口區的海堤工程還應符合河道治導線要求。
1.0.4 海堤工程設計應具備可靠的水系水域、氣象水文、地形地質和社會經濟等基本資料。海堤工程加固或改、擴建設計還應具備海堤工程現狀及運用情況等資料。海堤工程設計應統一基面。
1.0.5 海堤工程設計，在一定的防潮(洪)標準下，應滿足穩定、滲流、變形和抗沖刷等方面要求，還應考慮海堤周邊生態、環境、景觀及用海要求。
1.0.6 海堤工程設計應貫徹因地制宜、就地取材的原則，積極、慎重地采用新技術、新工藝、新材料。
1.0.7 位于地震基本烈度7度及以上地區的1級海堤工程或特別重要堤段，應在綜合分析的基礎上確定采用抗震設計。
1.0.8 海堤工程設計除應符合本規范規定外，還應符合國家現行有關標準的規定。
2 術 語
2.0.1 海堤(海塘，海擋，防潮堤) sea dike
為防御風暴潮(洪)水和波浪對防護區的危害而修筑的堤防工程。
2.0.2 設計高潮(水)位 design high water level
設計重現期相對應的高潮(水)位值。
2.0.3 設計波浪 design wave
規劃設計所采用的符合設計重現期要求的波浪，以各波浪要素值反映。
2.0.4 波浪要素 wave fact
波高、波長、周期及波向統稱為波浪要素。波高H是指波峰與波谷垂直距離，波長L是指相鄰兩波峰或波谷間水平距離，周期T是指相鄰兩波峰或波谷傳播至參考點的時間間隔，波向是指波浪的傳播方向。
2.0.5 有效波(或1／3大波) significant wave
波列或全部觀測記錄中，按波高大小順序，就相應于總數的1／3的大波進行平均而得到的波浪，稱為有效波，并以H／3或Hs表示。
2.0.6 累積頻率波高 accumulated frequency of a wave height
不規則波列中，波高按由大到小次序排列，位于某一累積頻率的波高。
2.0.7 設計波浪標準 design wave criteria
設計波浪標準包括設計波浪的重現期和設計波浪的波列累積頻率。
2.0.8 波浪折射 wave refraction
波浪自深水向岸邊傳播進入淺水后，由于水下地形或水流作用的影響，等深線往往與波峰線不平行，在平面上波浪傳播方向發生偏轉并引起波浪要素的變化，這種近岸波浪傳播變形現象稱為波浪折射。
2.0.9 波浪繞射 wave diffraction
波浪傳播過程中遇到島嶼、岬角或人工建筑物等障礙物時，部分波浪將繞過障礙物繼續傳播，并在障礙物后受掩護的水域上也出現波動，這種現象稱為波浪繞射。
2.0.10 波浪淺水變形 transformation of waves entering shallow water
波浪從深水傳入淺水過程中，由于受到水深變淺、地形復雜、海底摩擦、水流作用以及障礙物的影響，其波高、波長、波向均發生變化，這種變化稱為波浪淺水變形。
2.0.11 破碎水深 breaking wave depth
波浪向近岸傳遞過程中瀕于發生破碎處的水深。
2.0.12 破碎波高 breaking wave height
波浪向近岸傳遞過程中發生破碎時的波高。
2.0.13 開敞式海岸 open coast
面向大海，以受外海涌浪或混合浪影響為主的海岸。
2.0.14 越浪量 overtopping wave discharge
波浪越過堤頂?shù)膯螌捔髁俊?br />2.0.15 允許越浪量 permissive overtopping wave discharge
在設計條件下，允許越過堤頂?shù)膯螌捔髁俊?br />2.0.16 促淤 promoting sedimentation
為加速灘涂面淤積而采取的治理措施。
2.0.17 消浪措施 wave absorbing structures
利用工程或植物消減波浪能量的措施。
2.0.18 波浪爬高 wave run-up
從靜水位算起的波浪沿海堤等建筑物爬升的垂直高度。
2.0.19 臺汛期 typhoon seasons
臺風暴潮可能發生的時期。
2.0.20 二線海堤 backset sea wall
既有海堤工程一定距離外，又修建相同或更高設計標準的海堤工程時，原有海堤工程即為二線海堤。
2.0.21 反壓平臺 berm
在海堤側面延伸填筑的利用其重量產生的抵抗力矩增加海堤穩定性的、有一定寬度和高度的土、石臺體。
3 防潮(洪)標準與級別
4 基本資料
5 設計潮(水)位的確定
6 波浪計算
7 堤線布置與堤型選擇
8 堤身設計
9 堤基處理
10 穩定與沉降計算
11 其他建(構)筑物與海堤的交叉和連接
12 安全監測
12.0.1 監測項目及監測設施應根據海堤工程的級別、水文氣象條件、地形地質條件、堤型、穿堤建筑物特點及工程運用要求設置。
12.0.2 海堤工程安全監測設計內容應包括設置監測項目、布置監測設施、擬定監測方法及監測周期，以及提出整理分析監測資料的技術要求。監測設施的設置應符合有效、可靠、牢固、方便及經濟合理的原則。
12.0.3 安全監測項目及監測設施設計應符合下列要求：
1 監測項目和監測點布設應能反映工程施工期和工程運行的主要工作狀況。
2 監測的斷面和部位應選擇有代表性的堤段。
3 在特殊堤段或地形地質條件復雜的堤段，可適當增加監測項目和監測斷面。
4 監測點應具有較好的交通、照明等條件，且應有安全保護措施。
5 應選擇技術先進、實用方便、抗腐蝕性的監測儀器、設備。
12.0.4 1級～3級海堤應根據工程建設需要設置下列一般性監測項目，4級、5級海堤可作適當簡化。
1 堤身(基)垂直、水平位移；
2 水位或潮位；
3 堤身浸潤線；
4 滲透壓力、滲透流量及水質、軟土地基堤基孔隙水壓力和十字板強度；
5 巡視檢查項目主要包括裂縫、滑坡、坍陷、隆起、滲透變形及表面侵蝕破壞等。
12.0.5 1級～3級海堤可根據管理運行需要，設置專門性監測項目。專門性監測項目的設置應突出重點，有針對性，對于監測設施和埋設方法應進行充分論證?？蛇x擇下列專門性監測項目：
1 近岸河床或海灘的沖淤變化；
2 生物及工程防浪、消浪設施的效果；
3 波浪及爬高。
12.0.6 海堤工程設計應重視施工期安全監測，根據海堤地質條件、施工條件等具體情況，設置相應的施工期安全監測設施。臨時監測設施應與永久監測設施相結合。
13 施工設計
14 工程管理設計
附錄A 潮(水)位頻率分析計算方法
A.0.1 按皮爾遜-Ⅲ型分布律進行頻率分析，應符合下列規定：

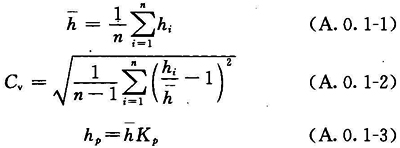

1 對n年連續的年最高或最低潮(水)位序列hi，其統計參數及年頻率為p的潮(水)位可按下列公式計算：
式中：h——潮(水)位序列的均值；
hi——第i年的年最高或最低潮(水)位值；
Cv——潮(水)位序列的變差系數；
hp——年頻率為p的年最高或最低潮(水)位值；
Kp——皮爾遜-Ⅲ型頻率曲線的模比系數，應按表A.0.1采用。
2 對在n年連續的年最高或最低潮(水)位序列hi外，根據調查在考證期N年中有a個特高或特低潮(水)位值hj，其年最高或最低潮(水)位均值h及變差系數Cv可按下列公式計算：
式中：hj——特高或特低潮(水)位值(j＝1，…，a)；
hi——連續序列中第i年的年最高或最低潮(水)位值(i＝1，…，n)。

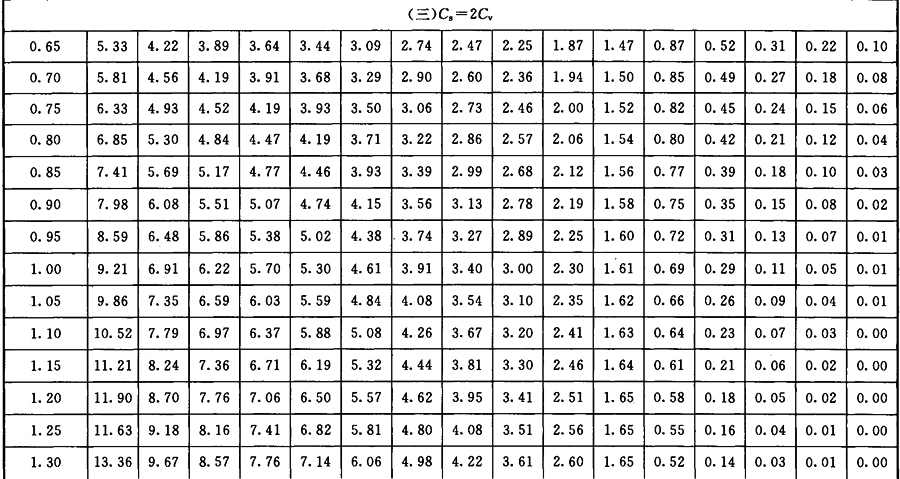

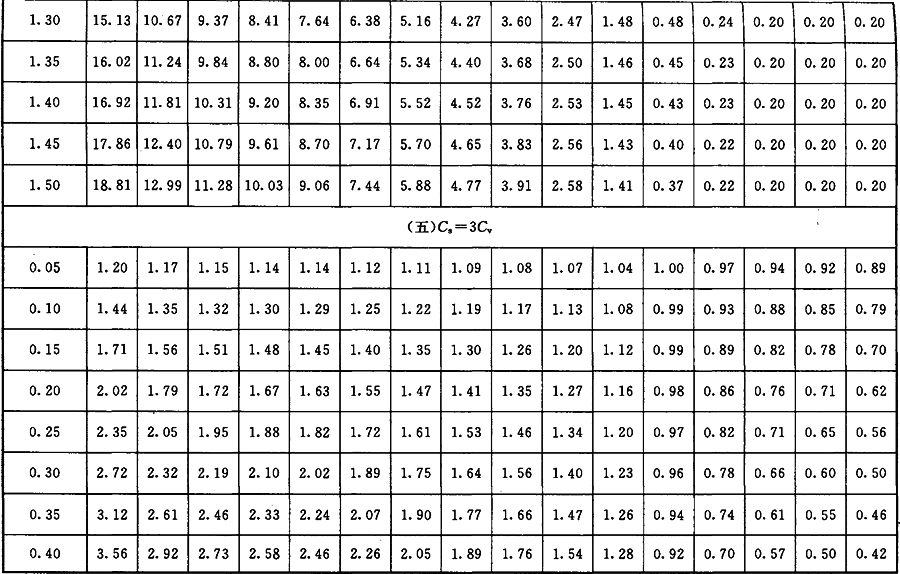

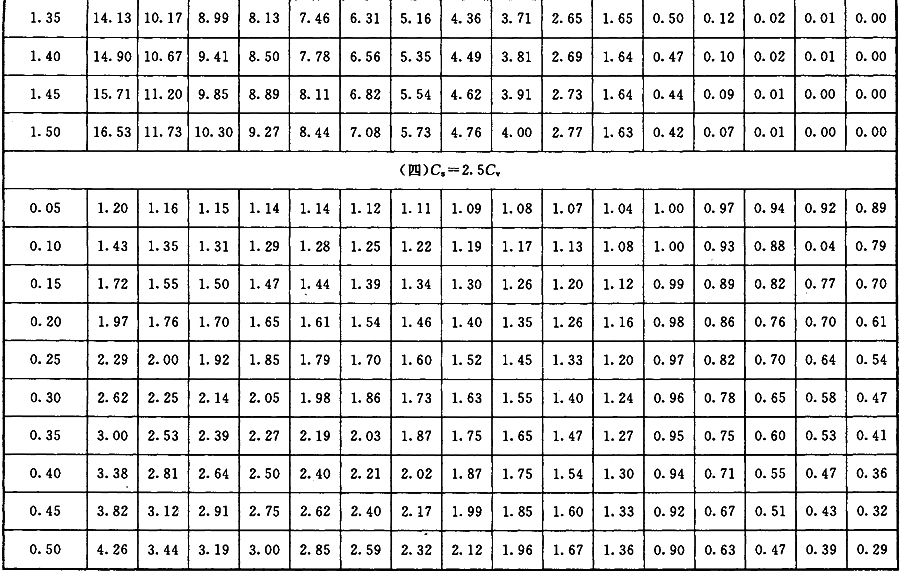

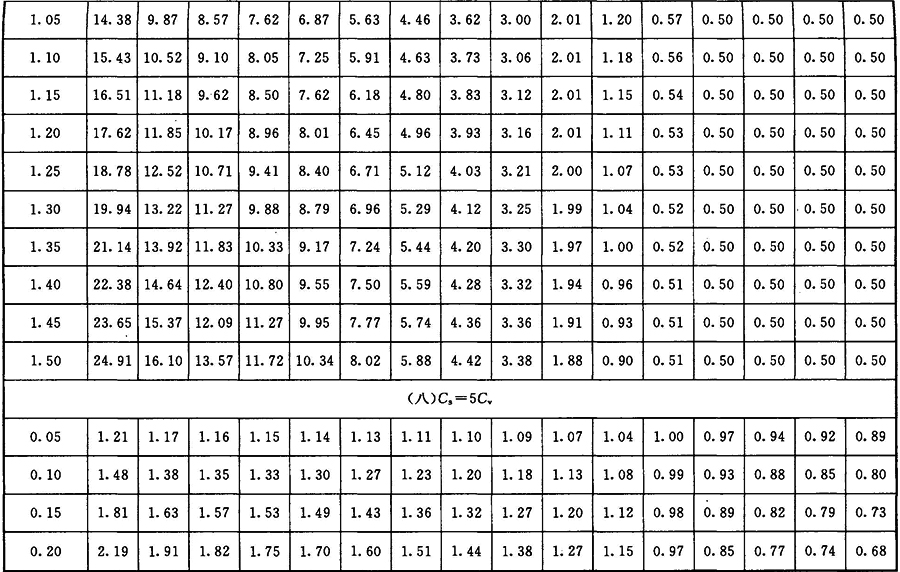

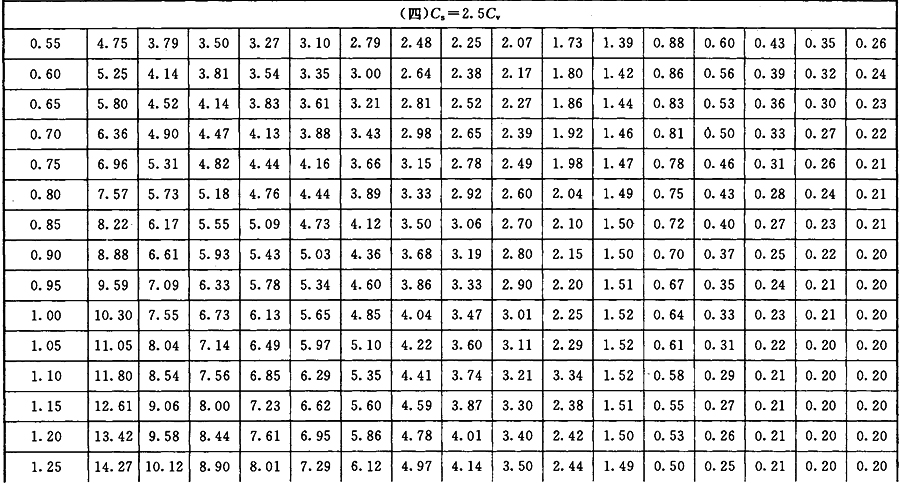

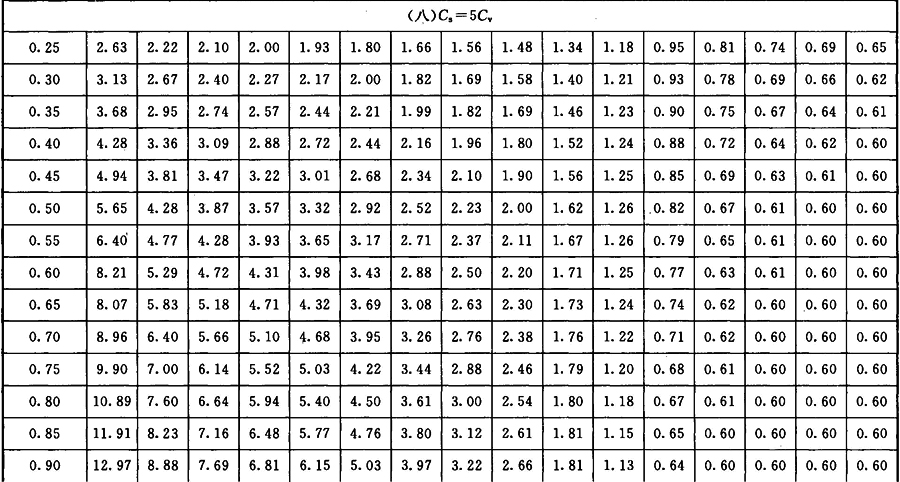

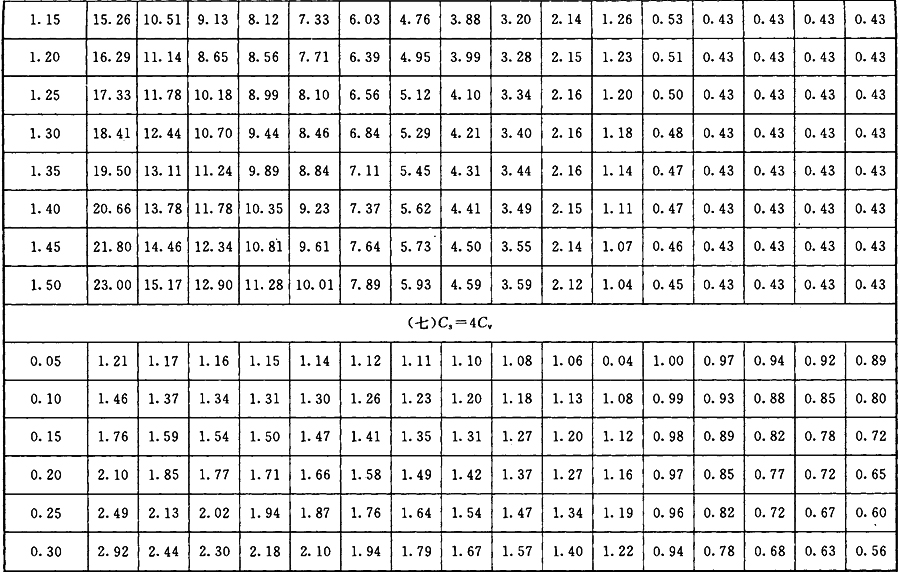

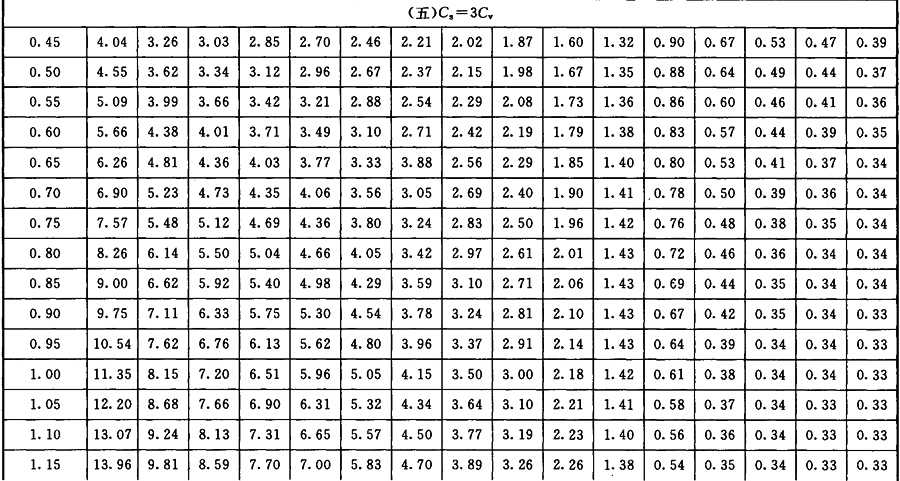

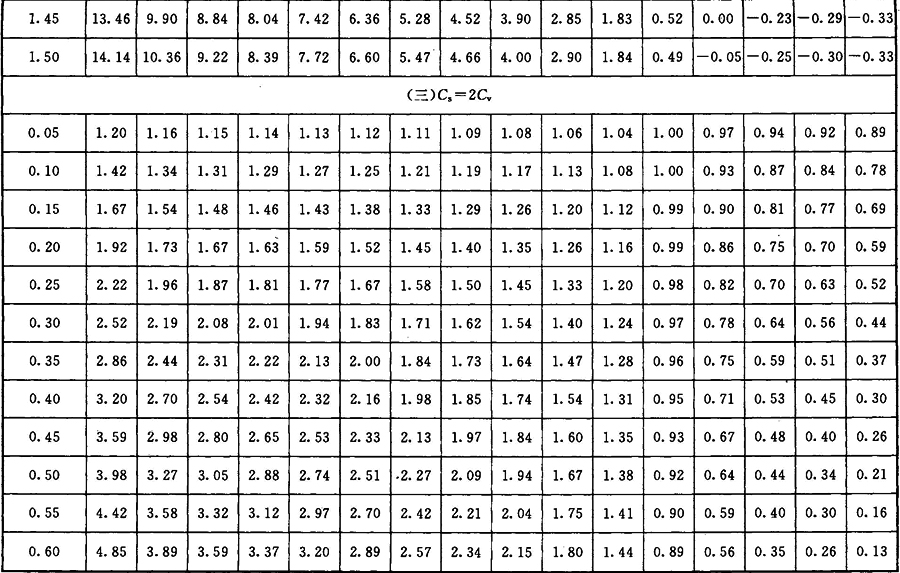

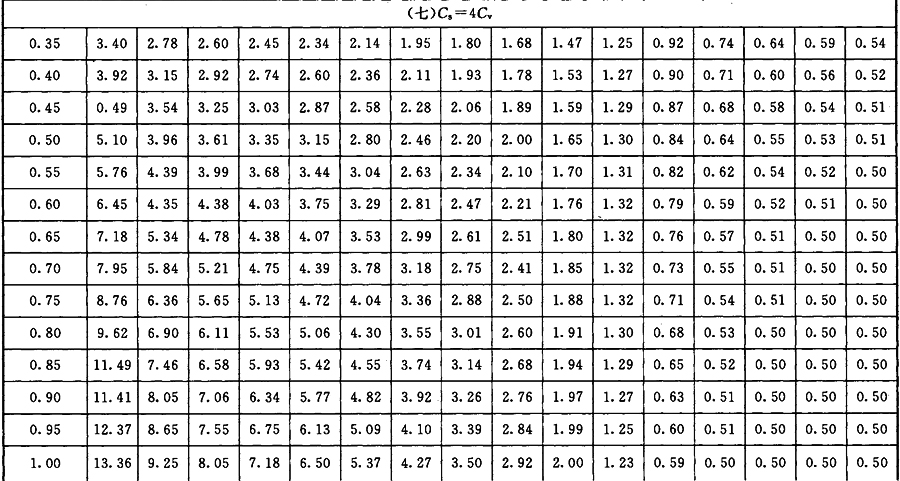

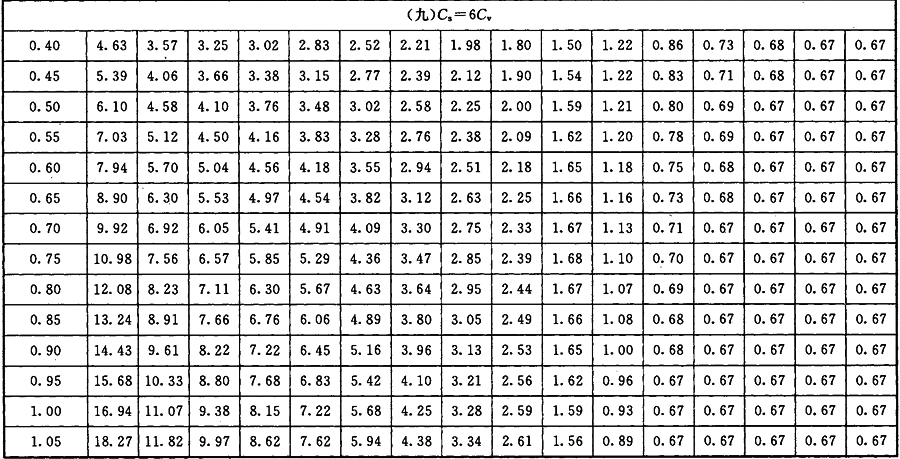

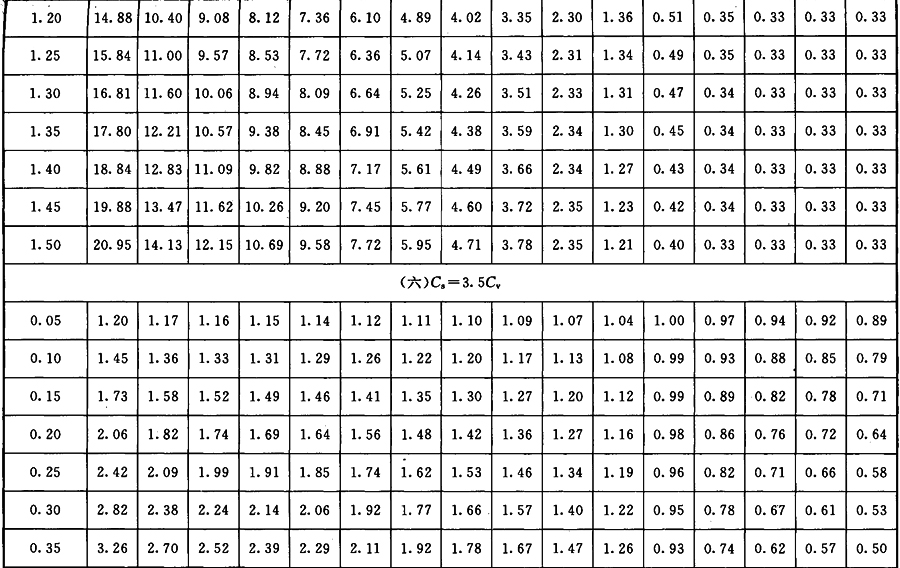

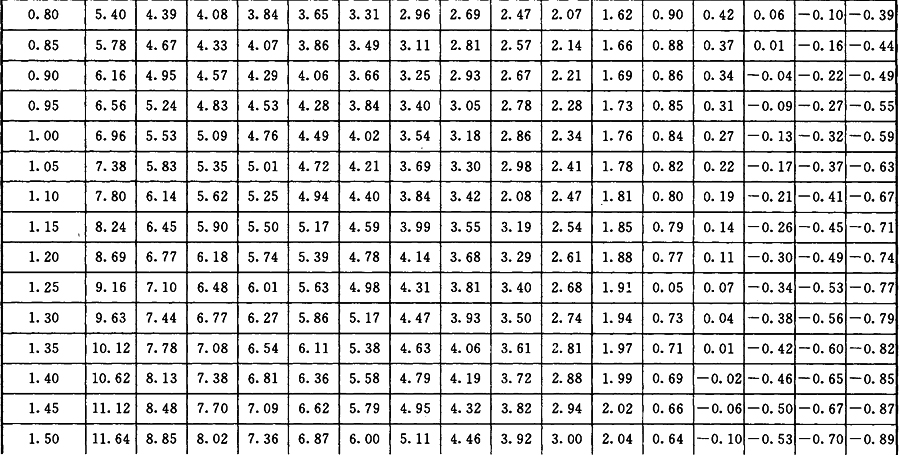

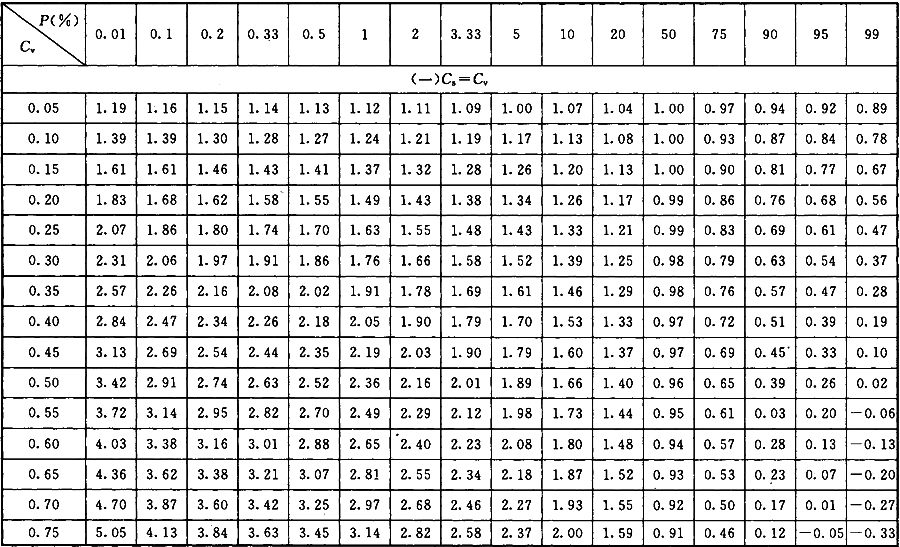

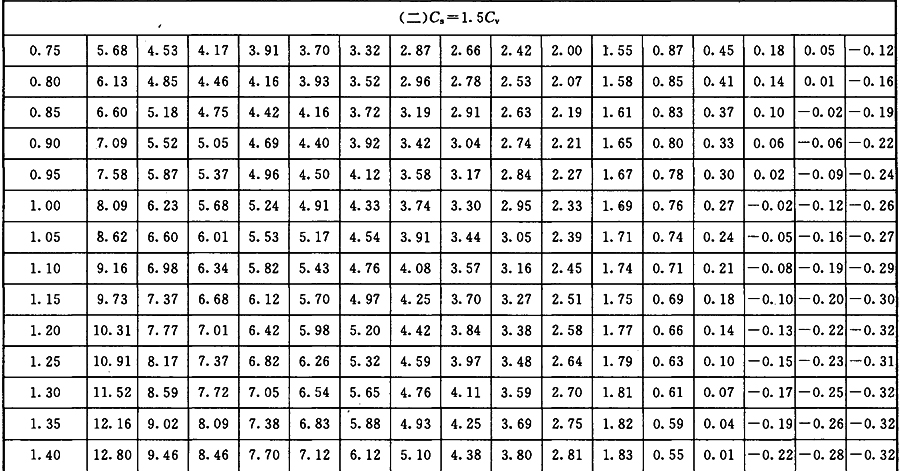

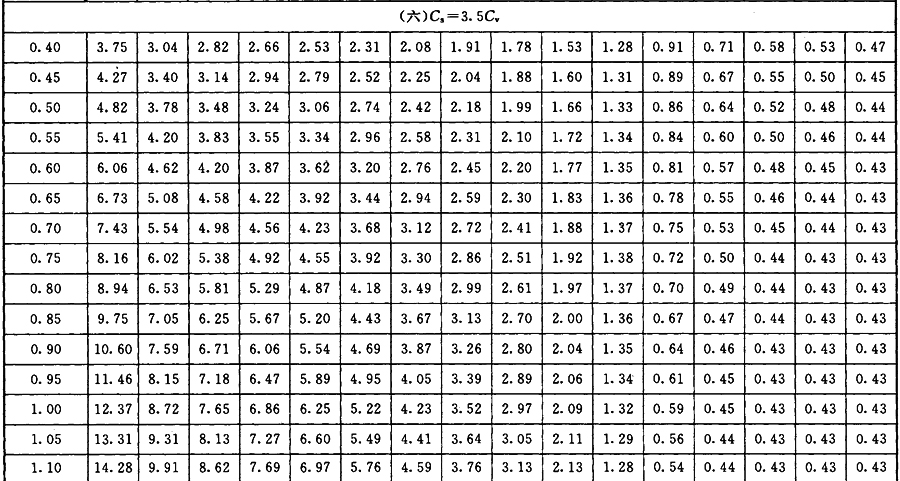

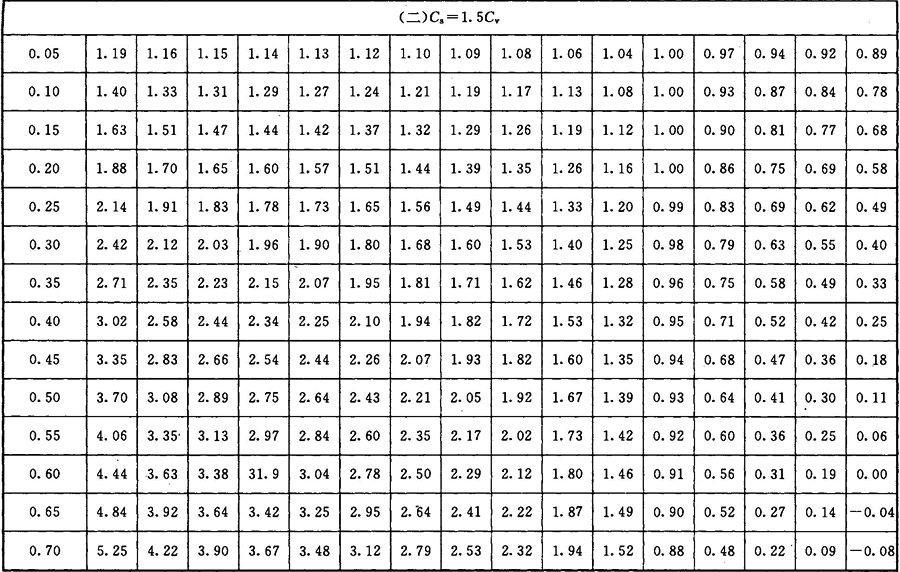

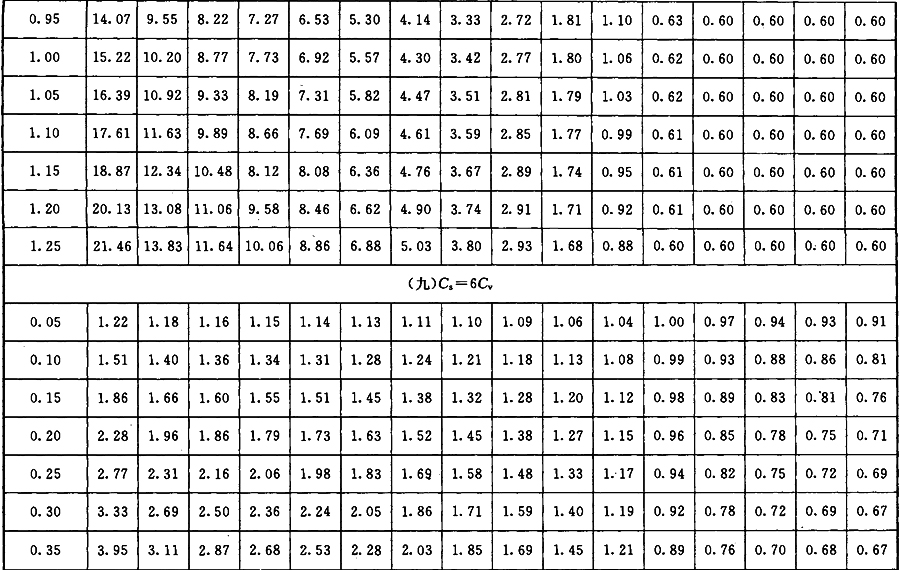

表A.0.1 皮爾遜-Ⅲ型累積頻率曲線的模比系數Kp值表
注：表中Cs為偏態系數，是反映數據系列在均值兩側分布對稱或不對稱(偏態)程度的參數。
A.0.2 按極值Ⅰ型分布進行頻率分析，應符合下列規定：
1 對n年連續的年最高或最低潮(水)位序列h i，其均值 h可按式(A.0.1-1)計算，均方差S年頻率為P的年最高或最低潮(水)位可按下列公式計算確定，其中λ Pn是與頻率P及資料年數n有關的系數，可按表A.0.2采用。
2 對在n年連續的年最高或最低潮(水)位序列hi外，根據調查，在考證期N年中有a個特高或特低潮(水)位值hj，其均值h可按式(A.0.1-4)計算確定，均方差S及年頻率為P的年最高或最低潮(水)位可按下列公式計算確定，其中λPN是與頻率P及考證期N有關的系數，可按表A.0.2采用。
A.0.3 經驗頻率計算應符合下列規定：
1 按遞減次序排列的年最高潮(水)位或按遞增次序排列的年最低潮(水)位序列中，第m年的經驗頻率應按下式計算確定：
2 對在n年連續的年最高或最低潮(水)位序列外，根據調查，在考證期N年中有a個特高或特低潮(水)位值，其連續潮(水)位序列的經驗頻率可按式(A.0.3-1)計算確定，第M個特高或特低潮(水)位的經驗頻率可按下式計算確定：
A.0.4 重現期TR(年)與年頻率P(％)的關系可按下式計算：

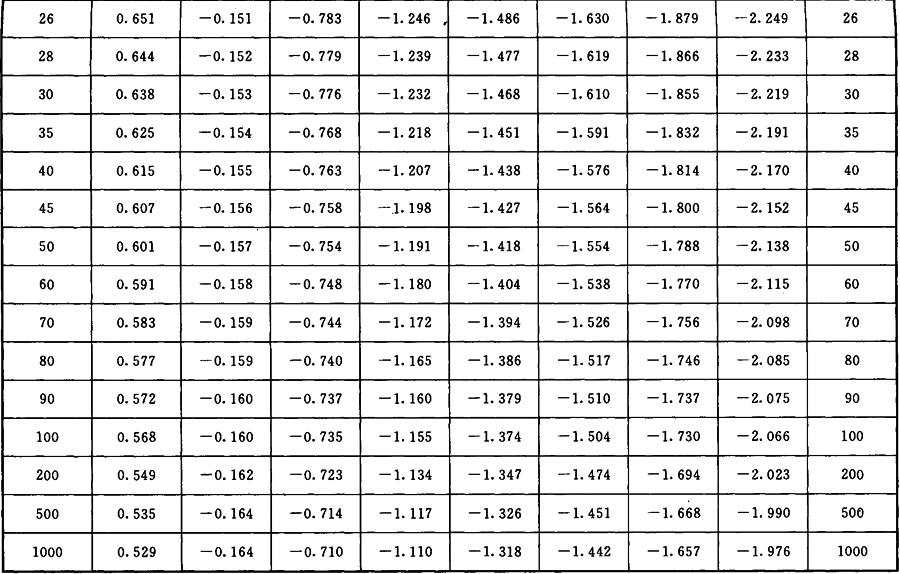

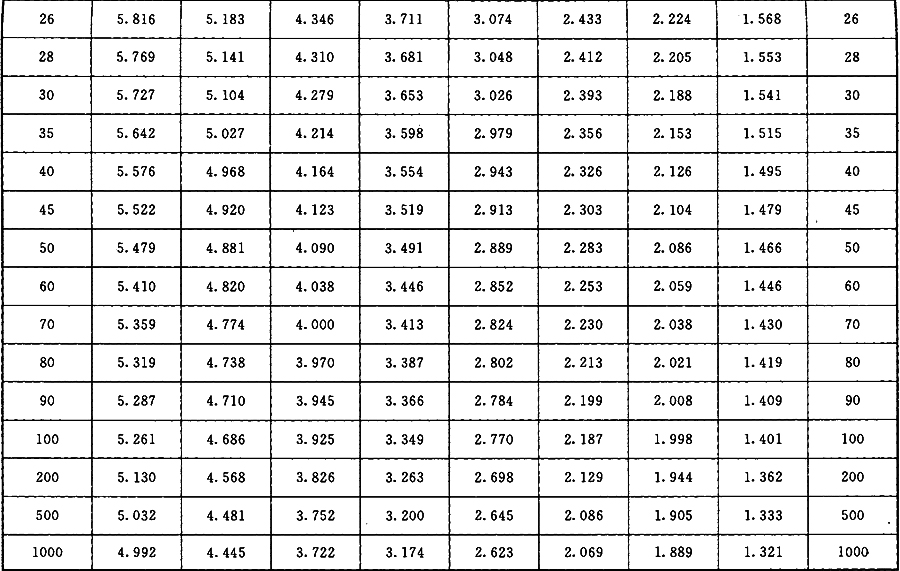

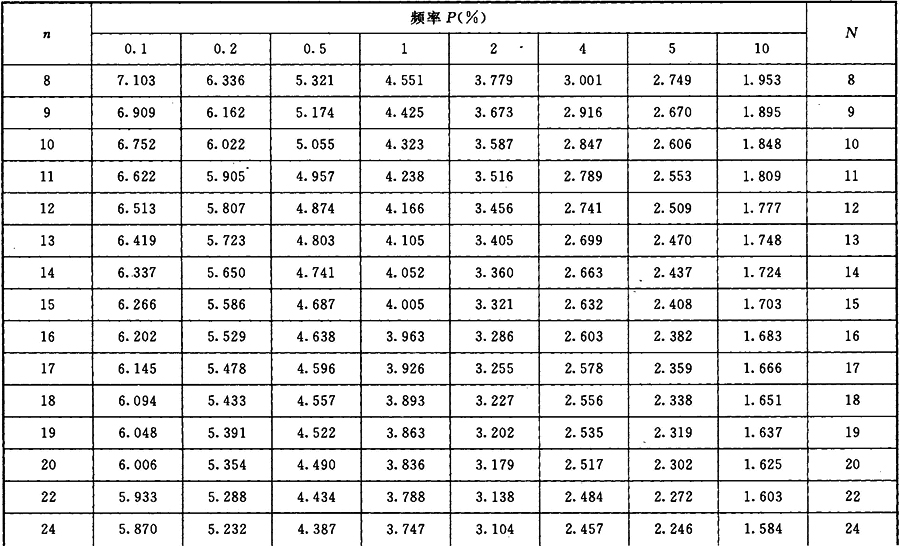

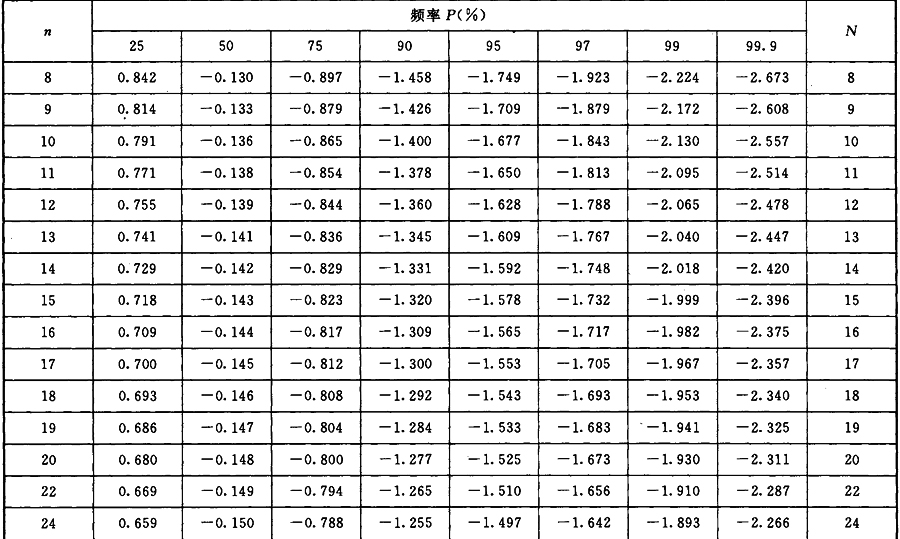

表A.0.2 極值Ⅰ型分布律的λPn和λPN值表
附錄C 波浪要素計算
C.0.1 不規則波對應平均波周期的波長L可按下式計算：
式中：L——波長；
T——平均周期；
g——重力加速度，取9.81m／s2；
d——水深。
波長L可通過試算確定，也可根據d／L0值查本規范附錄D中L／L0之比值求得。
有效波周期可按下式計算：
式中：Ts——有效波周期。
C.0.2 只有短期測波資料時，波高的設計頻率可按下式計算：
式中：Pb——重現期為b年的設計頻率；
a——波浪實測資料的年數；
n——波浪觀測的總次數。
C.0.3 用于計算風浪的風速、風向、風區長度、風時以及水域水深等參數的確定，應符合下列規定：
1 風速應采用水面以上10m高度處的10min平均風速。
2 風向應采用設計主風向，并應驗算設計主風向左右22.5°、45°方位角的風浪要素。
3 風區長度可采用由計算點逆風向到對岸的距離；當水域周界不規則、水域中有島嶼時，或在河道的轉彎、汊道處，風區長度可采用等效風區長度Fe，F(xiàn)e可按下式計算：
式中：Fi——在設計主風向兩側各45°范圍內，每隔△α角由計算點引到對岸的射線長度；
αi——射線Fi與設計主風向上射線F0之間的夾角(°)，αi＝i△α0，計算時可取△α＝7.5°(i＝0、±1，±2，…，±6)，初步計算時也可取△α＝15°(i＝0、±1，±2，±3)(圖C.0.3)。

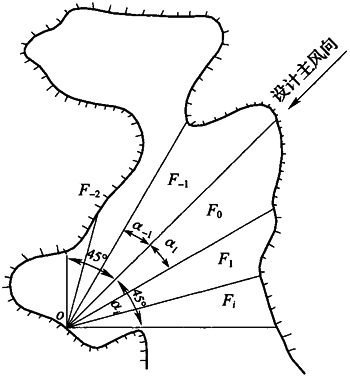

圖C.0.3 等效風區長度計算
4 從工程安全考慮，波浪要素計算中不考慮風時的影響，可按定常波計算。
5 風區水深d可按風區內水域平均深度確定：在海圖上，按指定風向在風區長度范圍內，均勻讀取n點(3點～7點)處的水深，并計算每兩點間的平均水深di及間距△Xi，再加上設計潮位及海圖深度基面與設計采用的基面之差值△h0，即為風區平均水深，即可按下式計算；當風區內水域的水深變化較小時，水域平均深度可按計算風向的水下地形剖面圖確定。
式中：d——風區平均水深；
di、△Xi——海圖上每兩點間平均深度及兩點間相應的距離；
Hp——設計頻率潮位；
△h0——海圖深度基準面與設計采用的基面之差值。
C.0.4 海灣及河口區風浪要素可按莆田海堤試驗站公式計算確定，其計算應按下列公式計算：
式中：g——重力加速度，取9.81m／s2；
H——平均波高；
T——平均波周期；
F——風區長度；
V——設計風速(m／s)；
d——風區的平均水深。

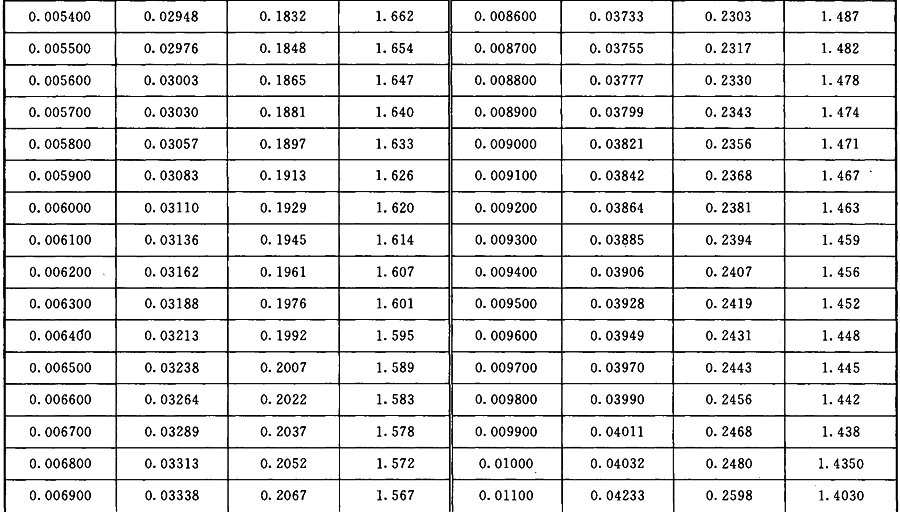

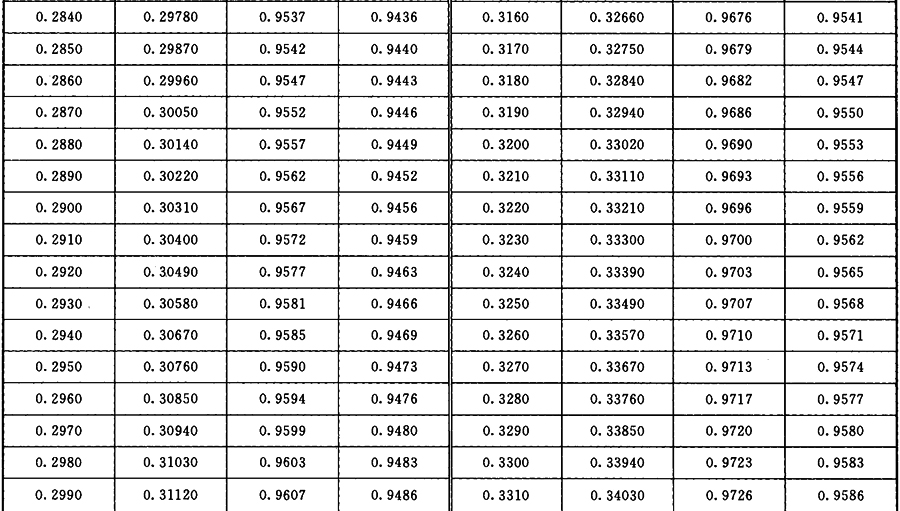

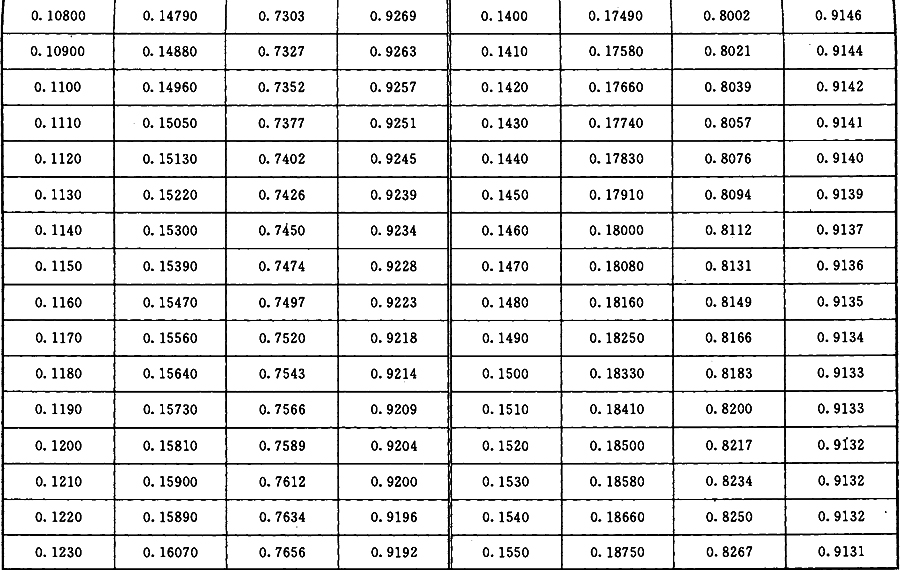

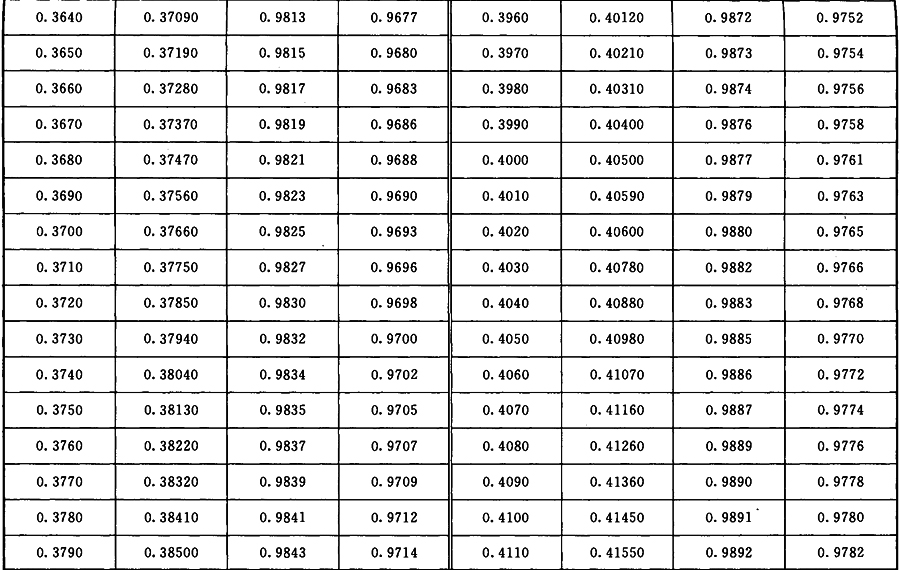

附錄D 淺水的波高、波速、波長與相對水深的關系表
附錄D 淺水的波高、波速、波長與相對水深的關系表

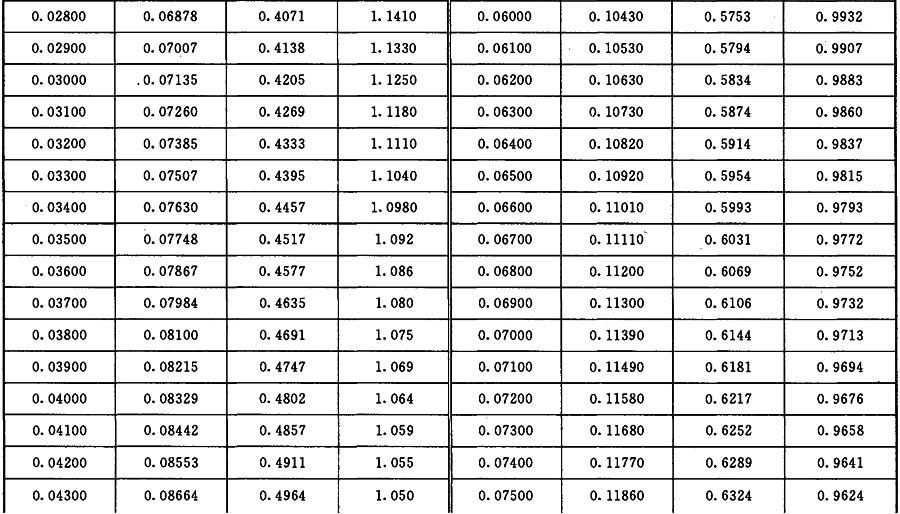

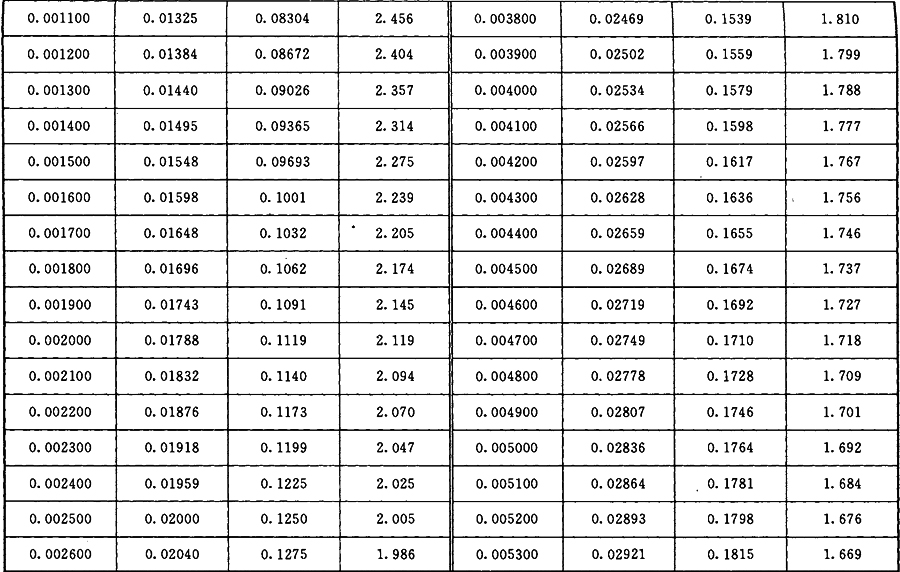

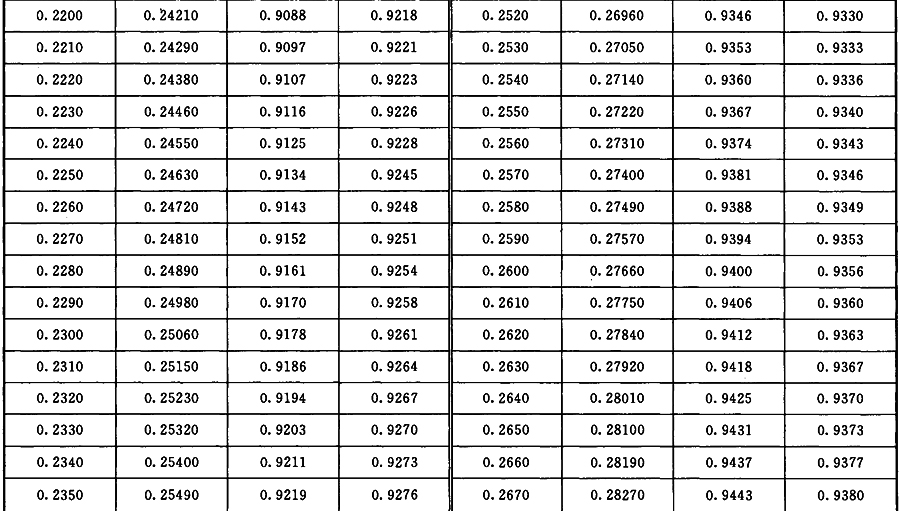

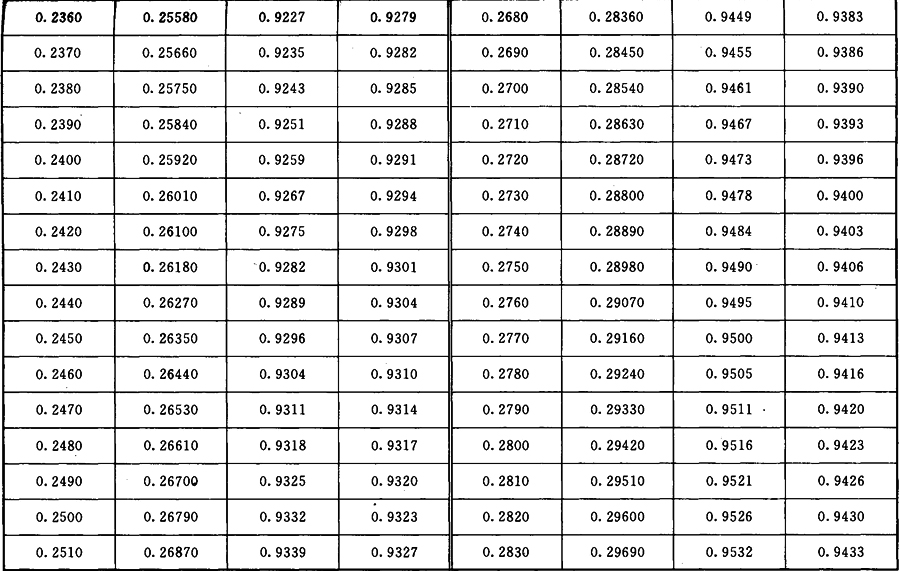

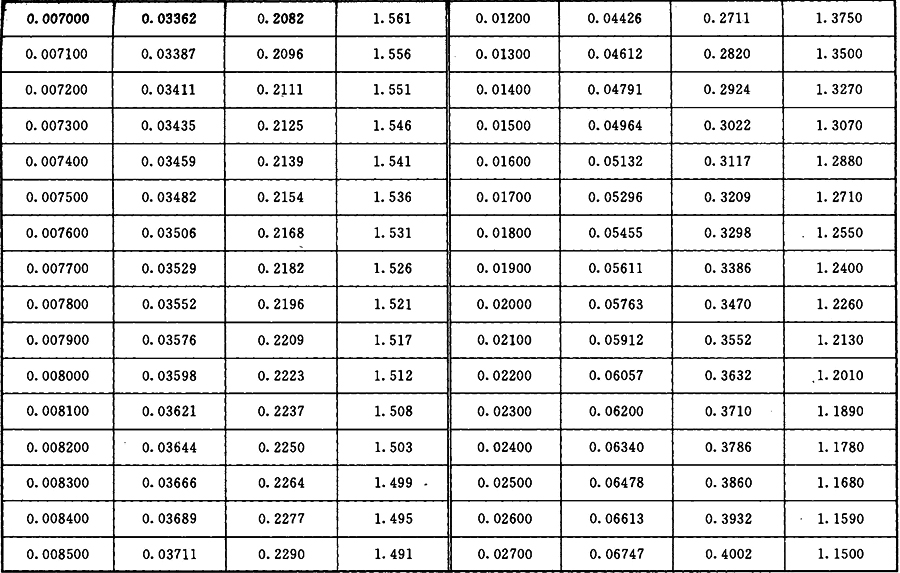

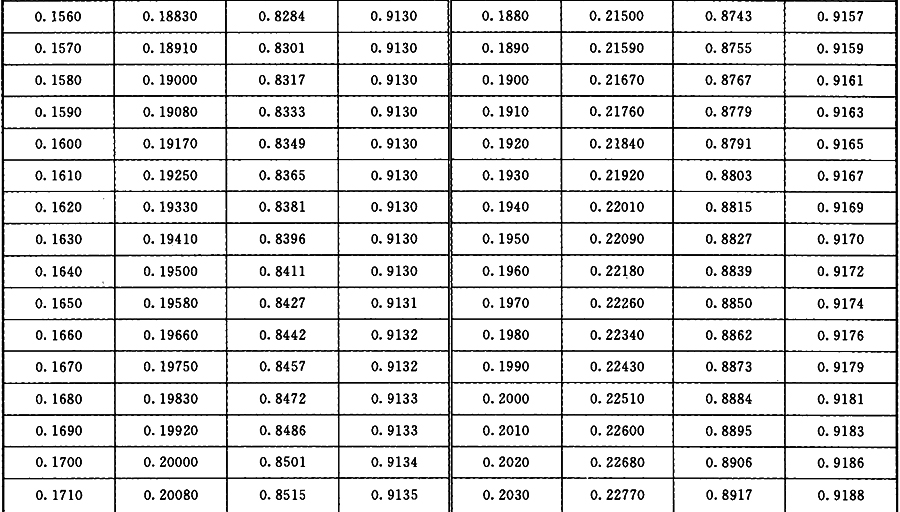

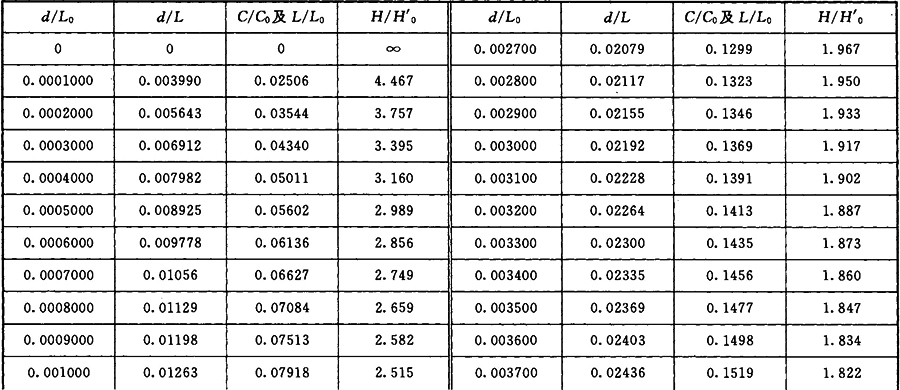

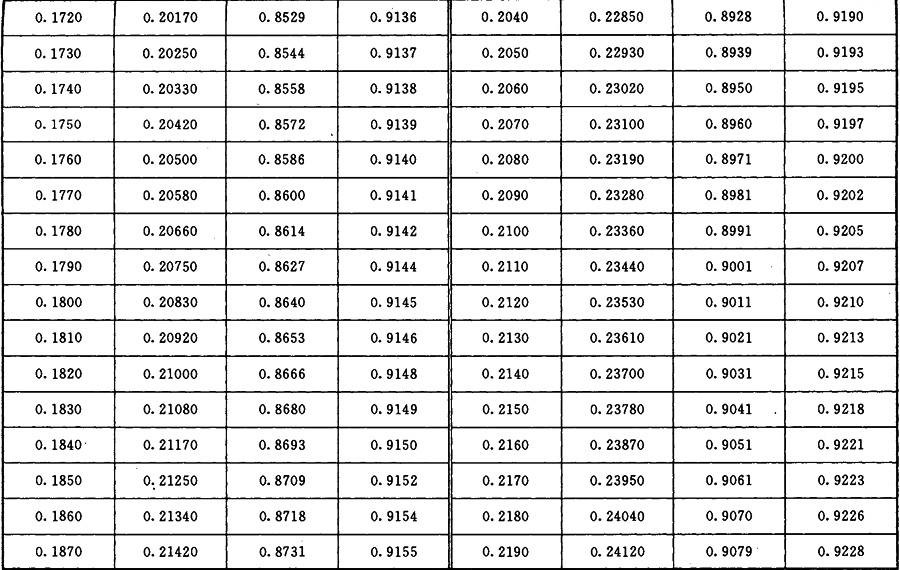

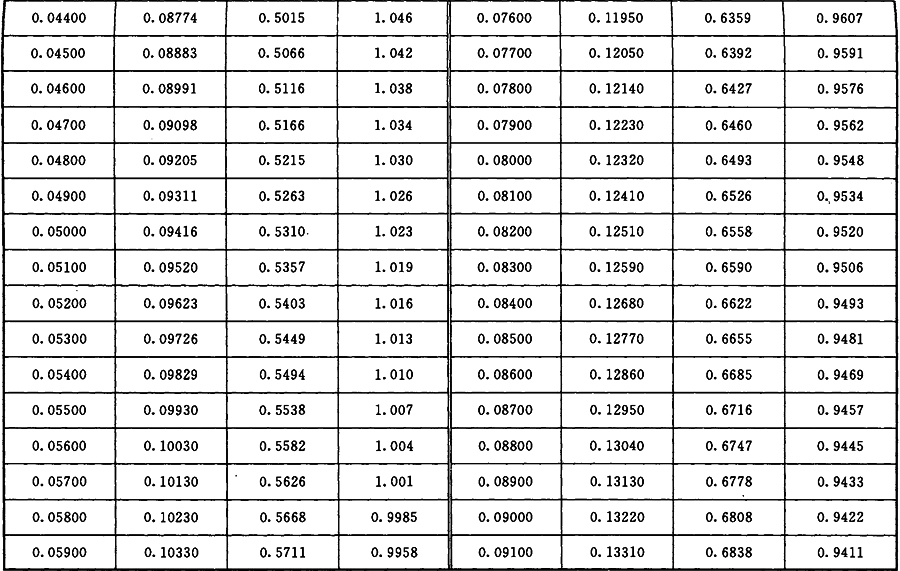

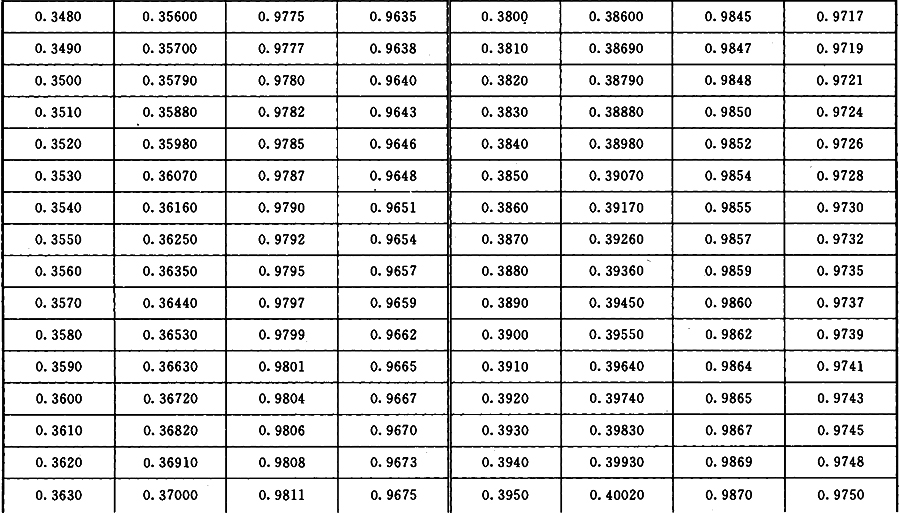

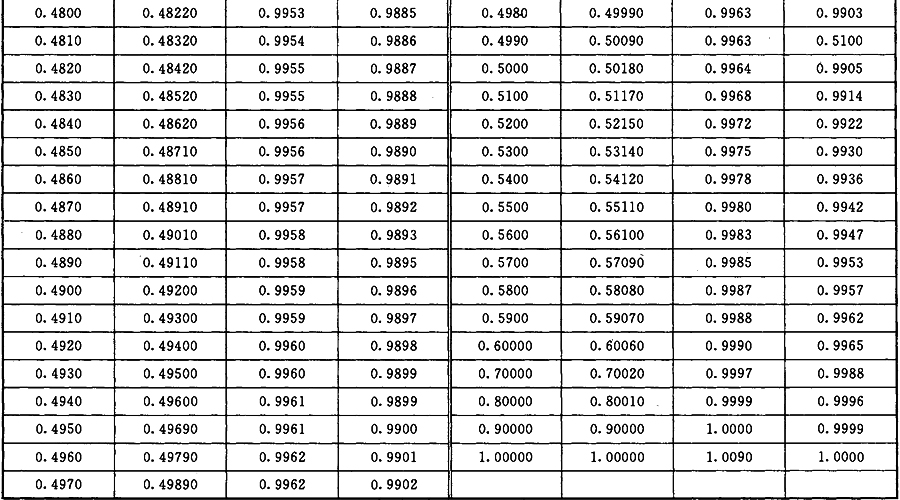

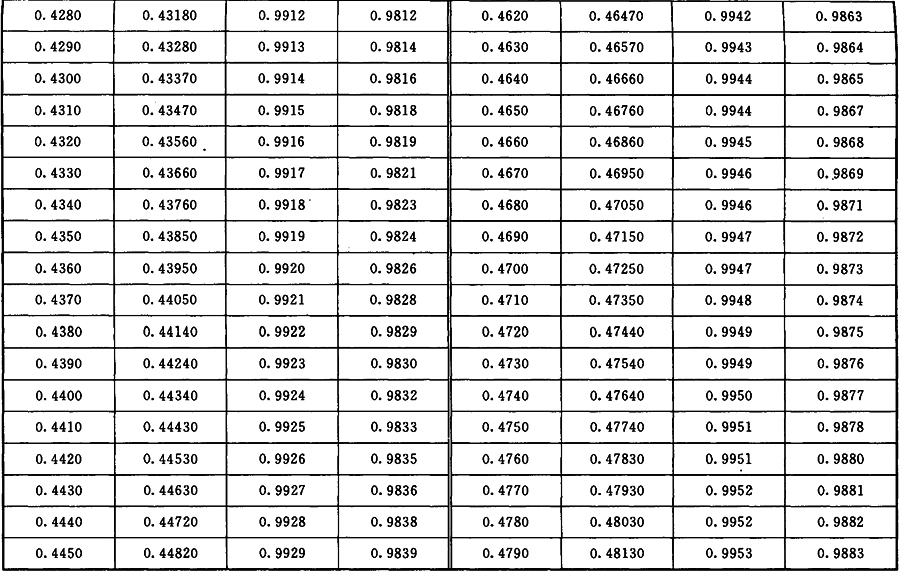

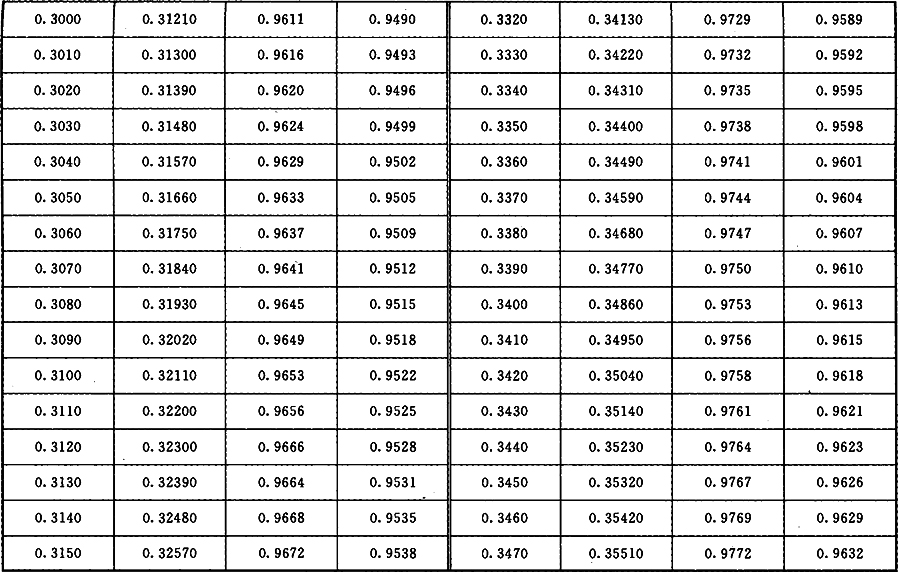

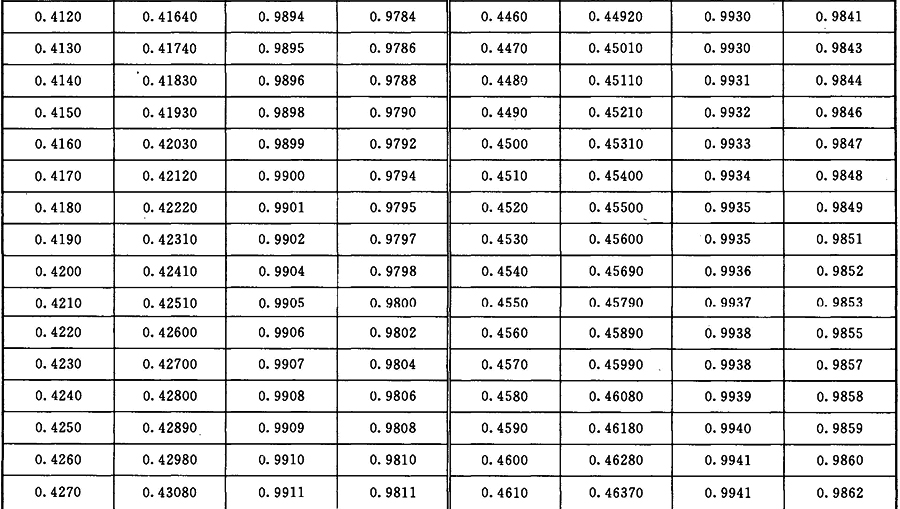

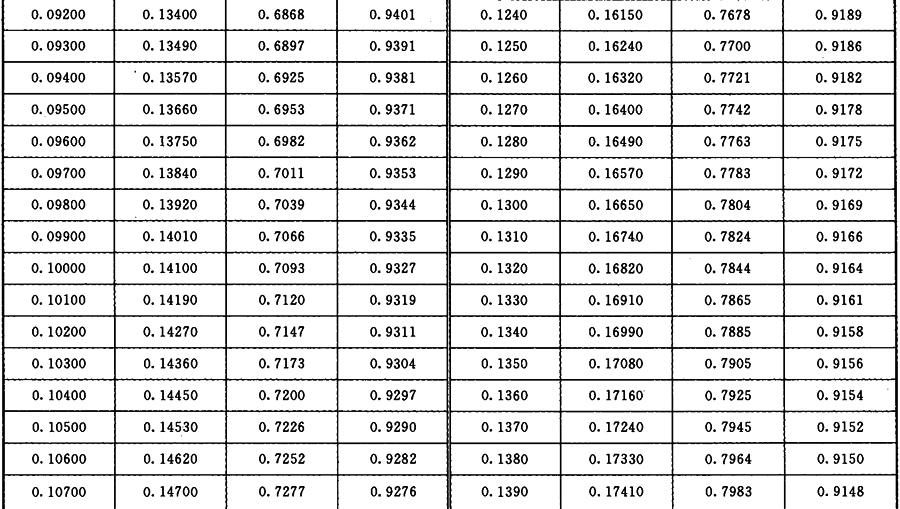

表D 淺水的波高、波速、波長與相對水深的關系
附錄E 波浪爬高計算
E.0.1 單一坡度的斜坡式海堤在正向規則波作用下的爬高可按下列規定確定：
1 本條所列公式適用于下列條件：
1)波浪正向作用；
2)斜坡坡度1：m，m為1～5；
3)堤腳前水深d＝(1.5～5.0)H；
4)堤前底坡i小于或等于1／50。

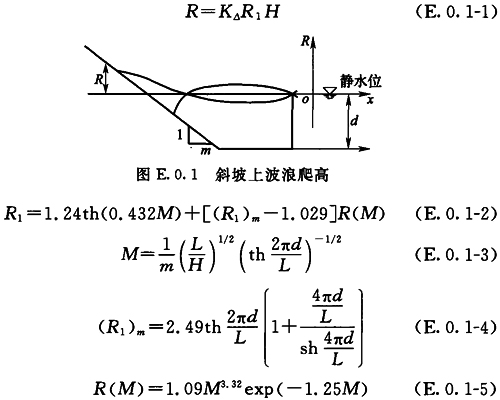

2 正向規則波在斜坡式海堤上的波浪爬高(圖E.0.1)，可按下列公式計算：
式中：R——波浪爬高，從靜水位算起，向上為正；
H——波高；
L——波長；
R1——K△＝1、H＝1m時的波浪爬高；
(R1)m——相應于某一d／L時的爬高最大值；
M——與斜坡的m值有關的函數；
R(M)——爬高函數；
K△——與斜坡護面結構型式有關的糙滲系數，可按表E.0.1確定。

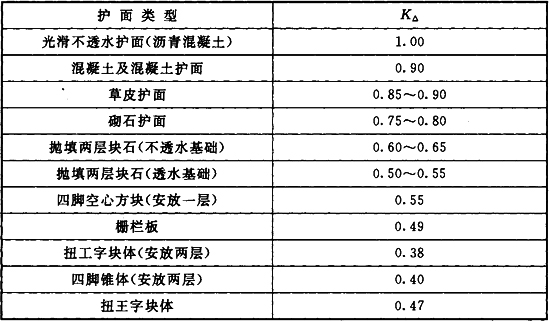

表E.0.1 糙滲系數K△
E.0.2 在風直接作用下，單一坡度的斜坡式海堤正向不規則波的爬高可按下列規定確定：
1 適用條件與本規范第E.0.1條相同。
2 正向不規則波的爬高可按下式計算：
式中：R1％——累積頻率為1％的爬高；
K△——與斜坡護面結構型式有關的糙滲系數，可按表E.0.1確定；
KV——與風速V有關的系數，可按表E.0.2-1確定；
R1——K△＝1、H＝1m時的爬高，由公式(E.0.1-2)確定，計算時波坦取為L／H1％，L為平均波周期對應的波長。
表E.0.2-1 系數KV
| V/C | ≤1 | 2 | 3 | 4 | ≥5 |
| KV | 1.00 |
1.10 | 1.18 | 1.24 | 1.28 |
注：波速C＝L／T(m／s)。
3 對于其他累積頻率的爬高RF，可用累積頻率為1％的爬高R1％乘以表E.0.2-2中的換算系數KF確定。
表E.0.2-2 系數KF
| F（％） | 0.1 | 1 | 2 | 4 | 5 | 10 | 13.7 | 20 | 30 | 50 |
| KF | 1.17 | 1.00 |
0.93 | 0.87 | 0.84 | 0.75 | 0.71 | 0.65 | 0.58 | 0.47 |
注：F＝4％和F＝13.7％的爬高分別相當于將不規則的爬高值按大小排列時，其中最大1／10和1／3部分的平均值。
E.0.3 海堤為單坡結構型式且0＜m＜1時，波浪的爬高計算可按式(E.0.3)估算。
式中：RF——波浪爬高累積率為F的波浪爬高值；
K△——與護面結構型式有關的糙率及滲透性系數，可按表E.0.1確定；
KV——與風速V及堤前水深d前有關的經驗系數，可按表E.0.3-1確定；
R0——不透水光滑墻上相對爬高，即當K△＝1.0、H＝1.0m時的爬高值，可由斜坡m及深水波坦L0／H0(1％)查表E.0.3-2確定；
H1％——波高累積率F＝1％的波高值，當H1％≥Hb時，則H1％取用Hb值；
KF——爬高累積頻率換算系數，按表E.0.3-3確定，若所求RF相應累積率的堤前波高HF已經破碎，則KF＝1。
表E.0.3-1 經驗系數KV

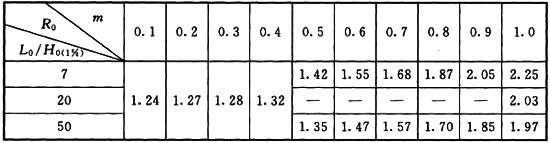

表E.0.3-2 不透水光滑墻上相對爬高R0
表E.0.3-3 爬高累積頻率換算系數KF
| F(％) | 0.1 | 1 | 2 | 5 | 10 | 13 | 30 | 50 |
| KF | 1.14 | 1.00 | 0.94 | 0.87 | 0.80 | 0.77 | 0.66 | 0.55 |

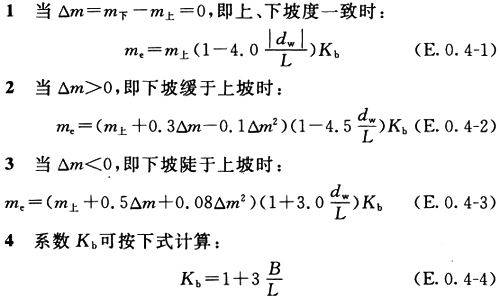

E.0.4 對帶有平臺的復合式斜坡堤的波浪爬高計算(圖E.0.4)，可先確定該斷面的折算坡度系數me，再按坡度系數為me的單坡斷面確定其爬高值。折算坡度系數me可按下列公式計算：
式中：m上、m下——平臺以上、以下的斜坡坡率；
dw——平臺上的水深(圖E.0.4，當平臺在靜水位以下時取正值；平臺在靜水位以上時取負值；|dw|表示取絕對值)(m)；
B——平臺寬度；
L——波長。

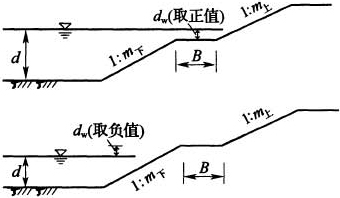

圖E.0.4 帶平臺的復式斜坡堤段面
5 折算坡度法適用于m上＝10～40，m下＝1.5～3，dw／L＝—0.025～＋0.025，0.05＜B／L≤0.25的條件。

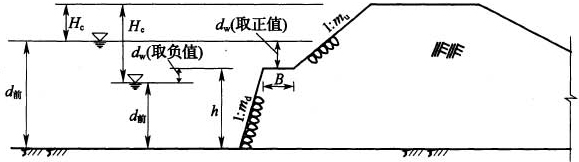

E.0.5 對下部為陡墻、上部為斜坡、中間帶平臺的復合式斜坡堤(圖E.0.5)的波浪爬高，可按下列公式計算：
圖E.0.5 下部為陡墻、上部為斜坡的復式斷面示意圖
式中：md、mu——平臺以下、以上的斜坡坡率，0≤md≤0.5，1.5≤mu≤2.0；
dw——平臺上的水深(圖E.0.5，當平臺在靜水位以下時取正值；平臺在靜水位以上時取負值)(m)；
B——平臺寬度；
Lop——波長，為
；
Hs——有效波高。
E.0.6 當來波波向線與堤軸線的法線成β角時，上述計算得到的波浪爬高應乘以系數Kβ加以修正，當海堤坡率m大于或等于1時，修正系數Kβ值可按表E.0.6確定。
表E.0.6 修正系數Kβ
| β（°） |
≤15 | 20 | 30 | 40 | 50 | 60 |
| Kβ | 1.00 | 0.96 | 0.92 | 0.87 | 0.82 | 0.76 |
E.0.7 對于下部為斜坡、上部為陡墻、無平臺的折坡式斷面的爬高值，可用本條的假想坡度法進行近似計算，計算時應按以下步驟進行：
1 確定波浪破碎水深db處B點的位置(圖E.0.7)，B點的位置在海涂或堤腳處，或在坡面上，詳見本條第2款和第3款。
2 假定一爬高值R0，爬高終點為A0，連接A0B得假想外坡A0B及其相應的假想坡度m，按第E.0.1條、第E.0.2條或第E.0.3條計算單坡上的爬高值R計，若R計≠R0，則假設另一爬高值R計，得終點A1，連接A1B得假想外坡A1B及其相應的坡度m，再按單坡計算波浪爬高值R計，直至假定爬高與計算爬高值相等。
3 破碎水深db位置的確定可按以下辦法確定：
當波浪在堤前已破碎，且堤前灘涂比較平坦，db位置取在堤腳處[圖E.0.7(a)]；
當?shù)糖八钶^大，波浪在斜坡上破碎[圖E.0.7(b)]，其破碎水深db可按下式計算：
式中：H、L——堤前的波高及波長(計算R1％時，H取H1％)(m)；
m——計算破碎水深中所用坡度系數，一般取用m下。

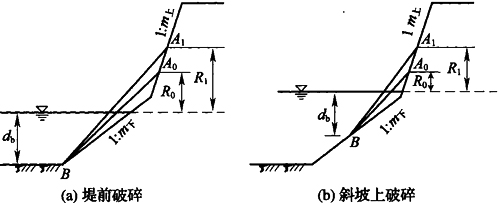

圖E.0.7 假想坡度法求爬高值示意圖
E.0.8 帶防浪墻的單坡式海堤可按本規范第E.0.1條、第E.0.2條或第E.0.3條規定的方法計算波浪爬高。當?shù)躺磔^低而設計潮位較高時，還應按本規范第E.0.7條的假想坡度法計算波浪爬高，并取兩者中的較大值，用假想坡度法計算時應符合折算坡比法的計算條件。
E.0.9 堤前有壓載(鎮壓平臺)時，波浪爬高應按下述步驟計算：
1 應按前述方法計算無壓載時的爬高；
2 應將所計算的爬高值乘以壓載系數Ky，即得有壓載的爬高值，Ky可按表E.0.9-1確定；

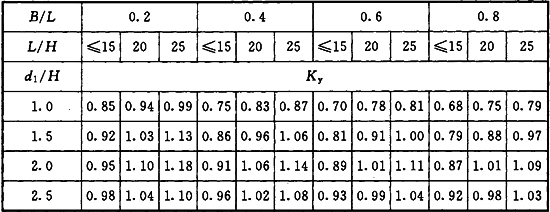

表E.0.9-1 壓載系數Ky
3 當?shù)糖癲1／H小于或等于1.5時，且m小于或等于1.5時，有反壓平臺海堤上的波浪爬高值計算應按本條第2款所求結果乘以Km，Km可按表E.0.9-2確定。其中，d1、B分別為反壓平臺頂部的寬度及水深，(圖E.0.9)；L為平均波長；H取有效波波高即H13％。本款僅適用于海堤坡度m大于或等于1.0的情況。

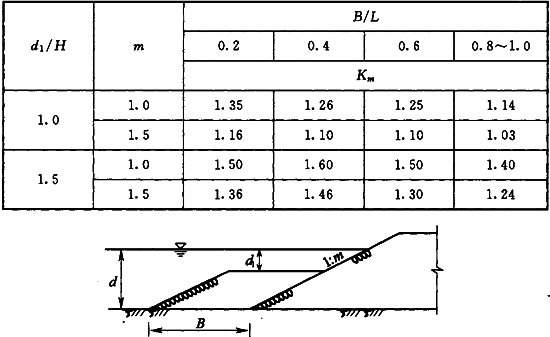

表E.0.9-2 系數Km
圖E.0.9 帶反壓平臺的海堤斷面
E.0.10 海堤前沿灘地上設有潛堤時，應按下述步驟計算波浪爬高。
波浪越堤后的波高H1可按下列公式計算：
式中符號意義見圖E.0.10；da為靜水位到潛堤堤頂?shù)拇怪备叨?，?dāng)潛堤出水時取正值[圖E.0.10(a)]，淹沒時取負值[圖E.0.10(b)]；B為潛堤堤頂寬度。

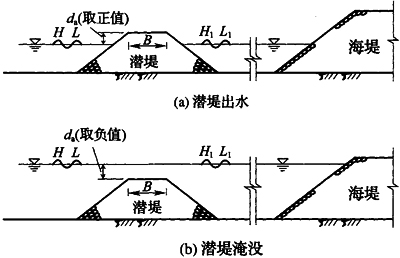

圖E.0.10 海堤前設有潛堤的示意圖
按式(E.0.10-1)和式(E.0.10-2)計算潛堤后的波要素時，潛堤前的波要素取波高H13％，波長為平均波長L，并假定潛堤后的波高H1也具有相同的累積率13％。潛堤后的平均波長可假定周期不變，可按本規范式(E.0.1-1)計算，并認為潛堤前后有效波波高與平均波高之比不變，可按本規范表6.1.3換算，或可按本規范式(6.1.4)計算各種累積率的波高。
由潛堤后的波要素可確定堤前波要素，潛堤與海堤之間距離較短，水深變化不大時，則可把潛堤后的波要素作為海堤前的波要素，并計算其波浪爬高。
E.0.11 對于堤前植有防浪林的波浪爬高計算，應先確定防浪林消波后的堤腳前波高計算，再計算波浪爬高值。消波后的堤腳前波高可按下列公式計算：
式中：Hf——經林帶消波后的波高；
H——未經林帶消波前的波高；
K——防浪林消波系數；
α′——林木枝葉遮蔽系數；
α″——林木主干遮蔽系數；
R0——林木主干的平均半徑；
R——林木整體(包括主干和枝葉在內)的平均半徑；
l——林木成等邊三角形交錯排列的株距；
——林木成等邊三角形交錯排列時的行距；
B——林帶寬度；
L——波長。
注：式(E.0.11-2)的適用范圍為：0≤α′≤1.00，0.0006≤α″≤0.0091。
E.0.12 對于加糙插砌條石護面的波浪爬高計算，可按下式計算：
式中：RKP——加糙插砌條石護面的斜坡堤的波浪爬高；
R——斜坡堤砌石護面為平整時的波浪爬高，由本規范式(E.0.1-1)確定；
KR——加糙插砌條石護面對波浪爬高衰減影響的系數，由表E.0.12確定。
表E.0.12 KR值
| m | KR |
| 3 | 0.70 |
| 2 | 0.70 |
| 1.5 | 0.80 |
附錄F 越浪量計算
F.0.1 符合以下條件的斜坡式海堤堤頂越浪量可按下列規定確定：
1 式(F.0.1-1)、式(F.0.1-2)的適用范圍如下：
1)2.2≤d／H1／3≤4.7。
2)0.02≤H1／3／LPO≤0.10[LPO為以譜峰周期TP計算的深水波長]。
3)1.5≤m≤3.0。
4)0.6≤b1／H1／3≤1.4[b1為坡肩寬度]。
5)1.04Hc／H1／3≤1.6[Hc為防浪墻墻頂在靜水面以上的高度]。
6)底坡i≤1／25。

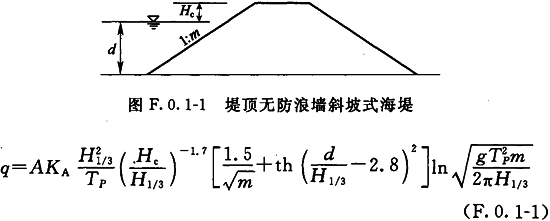

2 當斜坡式海堤堤頂無防浪墻時(圖F.0.1-1)，堤頂越浪量可按下式計算：
式中：q——越浪量，單位時間單位堤寬的越浪水體體積[m3／(s·m)]；
Hc——堤頂在靜水面以上的高度；
A——經驗系數，按表F.0.1-1確定；
KA——護面結構影響系數，按表F.0.1-2確定；
TP——譜峰周期，TP＝1.33T。
表F.0.1-1 經驗系數A、B
| m | 1.5 | 2.0 | 3.0 |
| A | 0.035 |
0.060 | 0.056 |
| B | 0.60 | 0.45 | 0.38 |
表F.0.1-2 護面結構影響系數KA

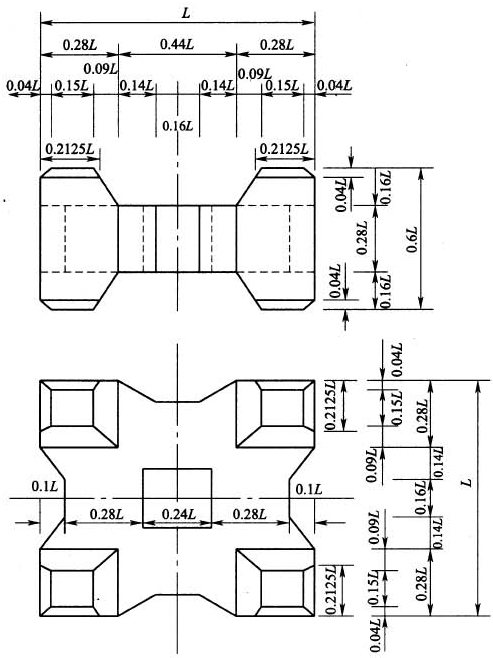

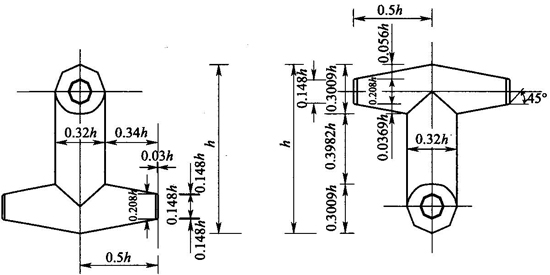

| 護面結構 | 混凝土板 | 拋石 | 扭工字塊體 | 四腳空心方塊 |
| KA | 1.00 |
0.49 | 0.40 | 0.50 |

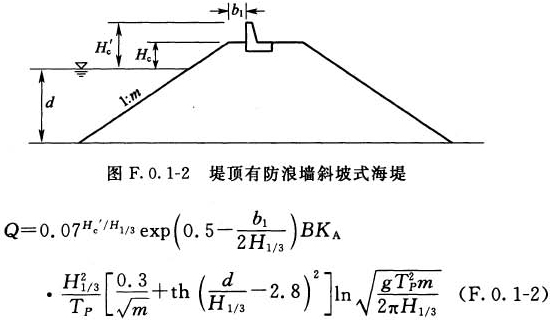

3 斜坡堤頂有防浪墻時(圖F.0.1-2)，堤頂?shù)脑嚼肆靠砂聪率接?jì)算：
式中：B——經驗系數，可按表F.0.1-1確定。
F.0.2 對下部為陡墻、上部為斜坡、中間帶平臺的復合式斜坡堤(圖E.0.5)，其堤頂越浪量可按下列公式計算：
式中：md、mu——平臺以下、以上的斜坡坡率，0≤md≤0.5，1.5≤mu≤2.0；
dw——平臺上的水深(圖E.0.5)，當平臺在靜水位以下時取正值；平臺在靜水位以上時取負值；
B——平臺寬度；
Lop——波長，為
；
Hs——有效波高。

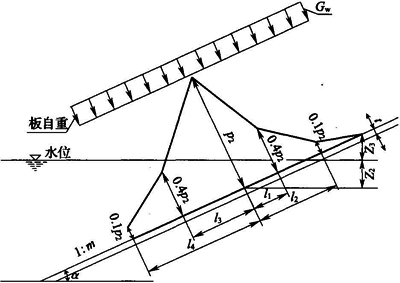

附錄G 波浪作用力計算
附錄H 用作反濾的土工織物設計計算
H.0.1 用作反濾的土工織物應滿足保土性、透水性和防堵性的要求：
1 應防止被保護土流失，引起滲透變形。
2 應保證滲透水通暢排除。
3 應保證不致被細土粒淤堵失效。
H.0.2 為滿足保土性，土工織物的等效孔徑與土的特征粒徑應按下式計算：
式中：O95——土工織物的等效孔徑；
d85——被保護土的特征粒徑，即土中小于該粒徑的土質量占總質量的85％，采用試樣中最小的d85；
n′——與被保護土的類型、級配、織物品種和狀態有關的經驗系數，應按表H.0.2規定采用。

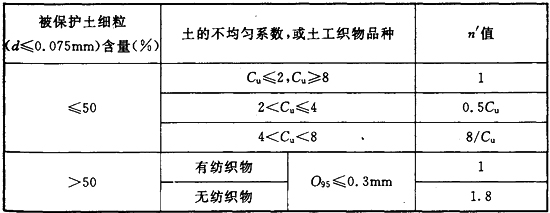

表H.0.2 系數n′
注：當被保護土受動力水流時，n′值應采用0.5。
土的不均勻系數Cu應按下式計算：
式中：d60、d10——土中小于各該粒徑的土質量分別占總土質量的60％和10％。
H.0.3 土工織物反濾材料的透水性應符合下式要求：
式中：A——系數，不宜小于10。來水量大、水力梯度高時，可增大A值；
kg——土工織物的垂直滲透系數(cm／s)；
ks——被保護土的滲透系數(cm／s)。
H.0.4 土工織物防堵性要求其孔徑應符合下列條件：
1 被保護土級配良好，水力梯度低，流態穩定，修理費用小及不發生淤堵時：
式中：d15——被保護土的特征粒徑，即土中小于該粒徑的土質量占總質量的15％。
2 被保護土易管涌，具有分散性，水力梯度高，流態復雜，修理費用大時：
1)被保護土的滲透系數ks≥1×10-5cm／s時：
式中：GR——梯度比，試驗方法見有關規程。
2)被保護土的滲透系數ks＜1×10-5cm／s時，應以現場土料進行長期淤堵試驗，觀察其淤堵情況，試驗方法應符合現行行業標準《土工合成材料測試規程》SL 235的有關規定。
附錄J 護坡護腳計算
J.0.1 在波浪作用下，斜坡堤干砌塊石護坡的護面層厚度t(m)，當斜坡坡率m＝1.5～5.0時，可按下式計算：
式中：K1——系數，對一般干砌石可取0.266，對砌方石、條石取0.225；
γb——塊石的容重(kN／m3)；
γ——水的容重(kN／m3)；
H——計算波高，當d／L≥0.125時，取H4％；當d／L＜0.125時，取H13％；d為堤前水深；
L——波長；
m——斜坡坡率，m＝cotα，α為斜坡坡角(°)。
J.0.2 設置排水孔的漿砌石的護面層厚度可按本規范式(J.0.1)計算。
J.0.3 當d／H＝1.7～3.3和L／H=12～25時，干砌條石護面層厚度可按下式計算：
式中：t——干砌條石護面層厚度，即條石長度；
γb——塊石的容重(kN／m3)；
A——系數，斜縫干砌可取1.2，平縫干砌可取0.85；
m——坡度系數，取0.8～1.5。
注：當m為2～3時，加糙干砌條石護面的厚度也可按式(J.0.1)計算，但應乘以折減系數α。當平面加糙度為25％時，即沿海堤軸線方向每隔三行凸起一行，條石凸起商廈等于截面寬度尺寸a時，即凸起條石護面厚度為h十a(chǎn)，a通常為h／3左右，α可取為0.85，此時加糙干砌條石護面的波浪爬高值也應乘以0.7的折減系數。
J.0.4 混凝土護坡計算應符合下列規定：
1 對具有明縫的混凝土或鋼筋混凝土板護坡，當斜坡坡率m＝2～5時，滿足穩定所需的面板厚度可按下式確定：
式中：t——混凝土護面板厚度；
η——系數，對整體式大塊護面板取1.0，對裝配式護面板取1.1；
H——計算波高，取H1％；
ρc——板的密度(t／m3)；
ρw——水的密度(t／m3)；
L——波長；
B——沿坡方向(垂直于水邊線)的護面板長度；
m——斜坡坡率，m＝cotα，α為斜坡的坡角(°)。
2 混凝土板強度計算應符合下列內容：
1)作用在板上的力應有板上的波浪壓力和板自重。波浪壓力計算應按本規范第G.2.2條的規定執行。板自重應為均布荷載：Gw＝tγccosα[γc為板的容重(kN／m3)]。
2)作用在板上的荷載簡圖(圖J.0.4)，應將上述荷載組合起來，用彈性地基上梁板的計算方法確定板的厚度、應力和配筋。
J.0.5 采用柵欄板作為斜坡堤護坡面層的計算應按下列規定進行：
1 柵欄板的平面尺寸宜采用長方形，結構布置見圖J.0.5，長、短邊比值可取1.25，調整平面尺寸時，比值不變，寬度每增加或減少1m，厚度t可相應減少或增加50mm。δ的最小構造尺寸為100mm。柵欄板的平面尺寸與設計波高H關系可按式(J.0.5-1)與式(J.0.5-2)計算。柵欄板的空隙率P′宜采用33％～39％，當P′＝37％時，細部尺寸可按式(J.0.5-3)～式(J.0.5-7)計算。
圖J.0.4 板上的荷載簡圖
t-板厚

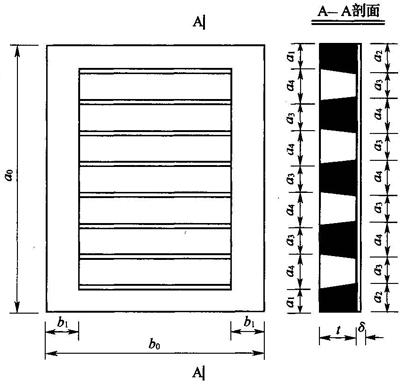

圖J.0.5 柵欄板結構圖
式中：a0——柵欄板長邊，沿斜坡方向布置；
b0——柵欄板短邊，沿海堤軸線方向布置；
H——計算波高，當d／L≥0.125時，取H5％；當d／L＜0.125時，取H13％，d為堤前水深；
L——波長。
式中：t——柵欄板的厚度。
2 當斜坡堤的坡度系數m＝1.5～2.5時，柵欄板的厚度可按下式計算：
式中：γc——柵欄板的容重(kN／m3)。
J.0.6 采用預制混凝土異型塊體或經過分選的塊石作為斜坡堤護坡面層的計算應按下列規定進行：
1 在波浪正向作用下，岸前波浪不破碎，計算水位上、下1倍設計波高之間的護面塊體，單個預制混凝土異型塊體、塊石的穩定質量可按下式計算：
式中：Q——主要護面層的護面塊體、塊石個體質量。當護面由兩層塊石組成，則塊石質量可在0.75Q～1.25Q范圍內，但應有50％以上的塊石質量大于Q；
γb——預制混凝土異型塊體或塊石的容重(kN／m3)；
γ——水的容重(kN／m3)；
H——設計波高，當平均波高與水深的比值H／d＜0.3時，宜采用H5％；當H／d≥0.3時，宜采用H13％；
KD——穩定系數，可按表J.0.6-1確定。

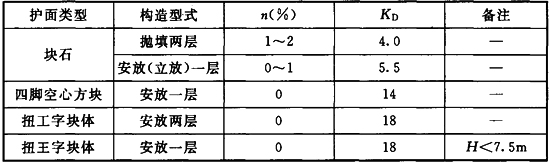

表J.0.6-1 穩定系數KD
注：1 n為預制混凝土異型塊體容許失穩率；
2 當波高大于4m時，不宜選用四腳空心塊護面；
3 H為設計波高。
2 預制混凝土異型塊體、塊石護面層厚度可按下式計算：
式中：t——塊體或塊石護面層厚度；
n——護面塊體或塊石的層數；
c——系數，可按表J.0.6-2確定。

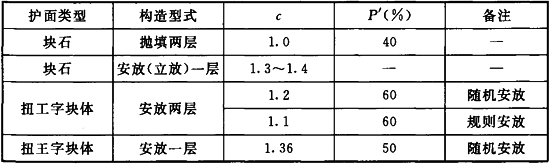

表J.0.6-2 系數c和護面層的空隙率P′
3 預制混凝土異型塊體個數可按下式計算：
式中：N——預制混凝土異型混凝土塊體個數；
A——垂直于厚度的護面層平均面積(m2)；
P′——護面層的空隙率(％)，按表J.0.6-2確定。
4 預制混凝土異型塊體混凝土量可按下式計算：
式中：V——預制混凝土異形塊體混凝土量(m3)。
5 四腳空心方塊各部分尺寸宜按圖J.0.6-1選取。
圖J.0.6-1 四腳空心方塊形狀尺寸

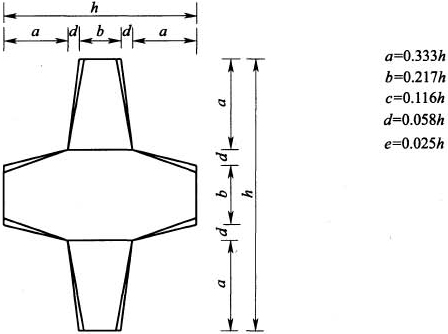

6 扭工字塊形狀尺寸宜按圖J.0.6-2選取。
圖J.0.6-2 扭工字塊形狀尺寸圖

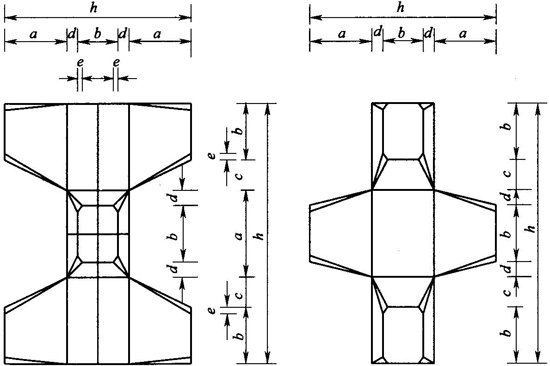

7 扭王字塊各部分尺寸宜按圖J.0.6-3選取。
圖J.0.6-3 扭王字塊形狀尺寸圖
注：本類型扭王字塊體重量宜用于10t以內。
8 預制混凝土異型塊體體積應符合表J.0.6-3的規定。
表J.0.6-3 護面塊體體積
| 異形塊體 | 四角空心塊 |
扭工字塊 | 扭王字塊 |
| V（m3） | 0.299L | 0.142h | 0.265h |
注：表中L、h與圖J.0.6-1～圖J.0.6-3對應。
J.0.7 護底塊石的穩定重量可根據堤前最大波浪底流速按表J.0.7確定。
表J.0.7 堤前護面底塊石的穩定重量
| 底流速Vmax（m/s） | 塊是重量 |
| 2.0 | 60 |
| 3.0 | 150 |
| 4.0 | 400 |
| 5.0 | 800 |
1 斜坡堤前最大波浪底流速可按下式計算：
式中：H——累積頻率為13％的波高；
L——設計波長；
d——堤前水深。
2 陡墻式海堤前最大波浪底流速可按下列方法計算：
1)墻前波態為遠破波T
＜8，d＜2H，i≤1／10或T
≥8，d＜1.8H，i≤1／10時(T為波浪平均周期，i為水底坡度)：
式中：H——累積頻率為5％的波高。
其余符號意義同式(J.0.7-1)。
2)堤前波態為0.6≤d1≤1.8H且
或0.6≤d1≤1.5H且
時，最大波浪底流速可按式(J.0.7-1)計算，其中H采用H5％，d1為鎮壓平臺上水深。
附錄K 堤坡穩定計算
K.0.1 海堤護坡的穩定計算應包括整體穩定和護坡穩定計算。整體穩定可采用本規范附錄M的方法計算。
K.0.2 當海堤護坡自身結構不緊密或埋置較深不易發生整體滑動時，應計算護坡內部穩定。一般不穩定破壞發生在低潮水位期。護坡體和岸坡是兩種不同抗剪強度的材料，水位較低時，往往沿抗剪強度較低的接觸面向下滑動，滑動計算簡圖見圖K.0.2，假定滑動面經過坡前水位和坡岸滑裂面的交點，全滑動面為abe折線。折點b以上護坡體產生滑動力。依靠下部護坡體的內部摩阻力平衡。

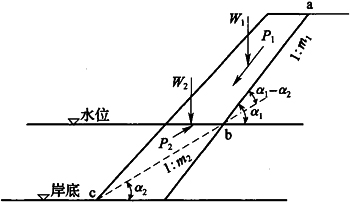

圖K.0.2 岸坡穩定計算簡圖

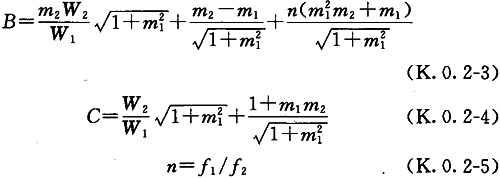

維持極限平衡所需的護坡體內部摩擦系數f2值應按下列公式計算：
式中：m1——折點b以上護坡內坡的坡率；
m2——折點b以下滑動面的坡率；
f1——護坡和基土之間的摩擦系數；
f2——護坡材料的內摩擦系數。
塊石護坡穩定安全系數k可按下式計算：
式中：φ——護坡體內摩擦角。
附錄L 堤面排水設計計算
L.0.1 縱向排水溝的最小縱向坡降為0.12％，并應從堤軸線上游開始，往下游放坡，以利水流快速順利地排向豎向排水溝及周邊排水溝，并引至堤腳?？v向排水溝應設于二階平臺內側，豎向排水溝應每100m～300m設置一條。
L.0.2 堤頂表面排水的設計降雨重現期應按3年一遇設計，堤坡坡面排水的設計降雨重現期應按10年一遇設計，設計徑流量應按下式計算：
式中：Q——設計徑流量(m3／s)；
ψ——徑流系數，見表L.0.2，周邊排水應以不同的地表類型選取徑流系數按相應面積大小取加權平均值；
q——設計重現期和降雨歷時內的平均降雨強度(mm／min)；
F——匯水面積(km2)。

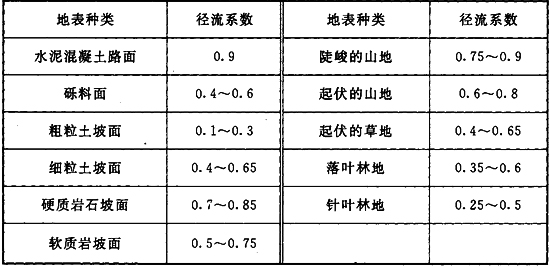

表L.0.2 徑流系數ψ
L.0.3 排水溝泄水能力應按下列公式計算：
式中：Q——需排泄流量(m3／s)；
v——排水溝內平均流速(m／s)；
w——排水溝過水面積(m2)；
n——糙率；
i——排水溝縱向坡降；
R——水力半徑。
對梯形斷面排水溝，水力半徑宜按下式計算：
式中：m——梯形斷面斜坡的坡率；
b——梯形斷面底寬；
h——斷面水深。
對矩形斷面排水溝，水力半徑宜按下式計算：
式中：b——矩形斷面底寬；
h——斷面水深。
對U形斷面排水溝，水力半徑宜按下式計算：
式中：r——U形斷面圓弧段半徑；
h——斷面水深。
L.0.4 排水溝宜預留0.1m～0.2m超高值，在轉彎半徑較小的堤段，凹向側超高宜適當增加。
附錄M 抗滑穩定計算
M.0.1 海堤整體抗滑穩定計算方法可采用瑞典圓弧滑動法和簡化畢肖普法，采用爆炸置換法軟基處理的海堤宜采用簡化畢肖普法。
M.0.2 瑞典圓弧滑動法(圖M.0.2)應按下列公式計算：

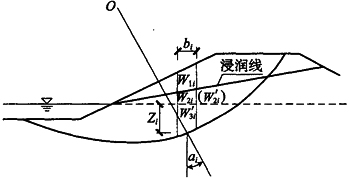

圖M.0.2 瑞典圓弧滑動法示意圖
1 總應力法應按下式計算：
2 有效應力法應按下式計算：
式中：K——抗滑穩定安全系數；
W1i、W2i、W′2i、W′3i——第i個土條浸潤線以上的土體的天然重量、浸潤線與外坡水位線之間的土體的飽和重量、浸潤線與外坡水位線之間的土體的浮重量、外坡水位線以下的土體浮重量(kN)；
αi——第i個土條底面中點的徑向與豎直方向的夾角(°)；
φi、Ci——第i個土條底部土體的總抗剪強度指標[(°)、kPa]；
φ′i、C′i——第i個土條底部土體的有效抗剪強度指標[(°)、kPa]；
bi——第i個土條的寬度；
ui——第i個土條底部的孔隙水壓力(kPa)；
γw——水的容重(kN／m3)；
Zi——坡外水位線高出第i個土條底面中點的距離。

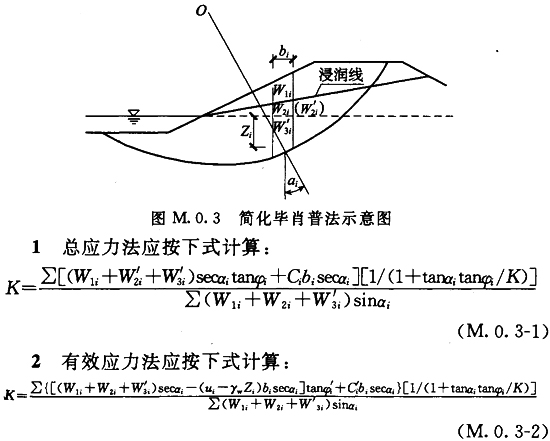

M.0.3 簡化畢肖普法(圖M.0.3)應按下列公式計算：
式中：K——抗滑穩定安全系數；
W1i、W2i、W′2i、W′3i——第i個土條浸潤線以上的土體的天然重量、浸潤線與外坡水位線之間的土體的飽和重量、浸潤線與外坡水位線之間的土體的浮重量、外坡水位線以下的土體浮重量(kN)；
αi——第i個土條底面中點的徑向與豎直方向的夾角(°)；
φi、Ci——第i個土條底部土體的總抗剪強度指標[(°)、kPa]；
φ′i、C′i——第i個土條底部土體的有效抗剪強度指標[(°)、kPa]；
bi——第i個土條的寬度；
ui——第i個土條底部的孔隙水壓力(kPa)；
γw——水的容重(kN／m3)；
Zi——坡外水位線高出第i個土條底面中點的距離。
M.0.4 各計算工況應按下述方法選取相應的土的強度指標：
1 若海堤施工速率較快，地基不發生固結排水，施工期地基土應取直接快剪指標Cq、φq或三軸不固結不排水指標Cuu、φuu或十字板強度指標Cu。對于強度很低的軟土(例如天然含水量在60％以上)，宜用十字板強度指標Cu。
2 正常運用情況及非常運行情況Ⅱ均考慮地基土體已固結完成。采用總應力法進行穩定分析時，土的抗剪強度指標取經飽和后的固結快剪指標Ccq、φcq或三軸固結不排水指標Ccu、φcu；采用有效應力法進行穩定分析時，土的抗剪強度指標取經飽和后的慢剪指標Cs、φs或三軸固結排水指標Ccd、φcd。
3 加荷速率較慢、分期施工或地基設置豎向排水設施時，地基產生排水固結，計算時應考慮施工期土體強度的增長。
M.0.5 擋墻、防浪墻抗滑、抗傾穩定及基底壓應力應按下列方法計算：
1 擋墻的抗滑穩定安全系數應按下式計算：
式中：Kc——抗滑穩定安全系數；
∑W——作用于墻體上的全部垂直力的總和(kN)；
∑P——作用于墻體上的全部水平力的總和(kN)；
f——底板與堤基之間的摩擦系數。
2 擋墻、防浪墻的抗傾穩定性應按下式計算：
式中：K0——抗傾穩定安全系數；
MV——抗傾覆力矩(kN·m)；
MH——傾覆力矩(kN·m)。
3 擋墻基底的壓應力：擋墻為土基的基底的最大壓應力不應大于地基允許承載力?；讐毫Φ牟痪鶆蛳禂?shù)不應過大。其壓應力應按下式計算：
式中：σmaxmin——基底的最大和最小壓應力(kPa)；
∑G——豎向荷載(kN)；
A——擋墻底面面積(m2)；
∑M——荷載對擋墻底面垂直于橫剖面方向的形心軸的力矩(kN·m)；
∑W——擋墻底面對垂直于橫剖面方向形心軸的截面系數(m3)。
附錄N 軟基處理及計算
附錄P 龍口水力計算
P.0.1 龍口水力計算的任務是計算某一口門尺寸通過設計潮型的潮流時，整個漲、落潮過程中，上下游水位差、潛堤頂部流速、單寬流量等水力要素隨時間變化的規律，以及壓縮口門過程中，各種口門控制水力要素的變化規律。
P.0.2 龍口水力可按下式計算：
式中：Q0——計算時段內內陸流域來水平均流量(m3／s)；
Qs——計算時段內水閘泄水平均流量(m3／s)；
Qf——計算時段內龍口溢流平均流量(m3／s)；
Qp——計算時段內截流堤堆石體滲流平均流量(m3／s)；
△t——計算時段，一般取1800s～3600s；
W2——計算時段末圍區容量(m3)；
W1——計算時段初圍區容量(m3)。
P.0.3 以口門寬度為橫坐標，口門底檻高程為縱坐標，將相應口門尺寸的各水力要素最大值按漲、落潮分別標注在相應的坐標上，可分別繪制出各水力要素最大值的等值線圖。
附錄Q 龍口的轉化口門線
Q.0.1 轉化口門線的數學模式應按下式計算：
式中：z——口門底檻高程；
B——口門寬度；
△——設計潮型的中潮位；
x、y——系數(應按表Q.0.2-1和表Q.0.2-2確定)；
H——設計潮型的潮差；
W——全潮庫容(1×107m3)；
φ1、φ2——特定的二元二次函數。
轉化口門線上任一點處的最大流速值可按下式計算：
式中：h0——設計潮型對應的最高潮位；
z——轉化口門線上點子的口門底檻高程；
Vmax——轉化口門線上任一點處的最大流速(m／s)。
Q.0.2 利用轉化口門線計算堵口過程中可能遇到的口門最大流速值及出現最大流速值時的口門尺寸，應再根據施工條件選定堵口程序。具體應按下列步驟進行：
1 根據工程的H和W，查表Q.0.2-1、表Q.0.2-2得x、y值；
2 假設一個B，用式(Q.0.1-1)求得一z值，再用式(Q.0.1-2)求出口門尺寸為(B、z)時的最大流速Vmax，由此反復，可得一組(B、z)-Vmax值；
3 根據工程實際施工條件選定允許口門的最大流速，由此值求得相應的轉化口門尺寸(B、z)；
4 以此口門尺寸選定堵口程序。

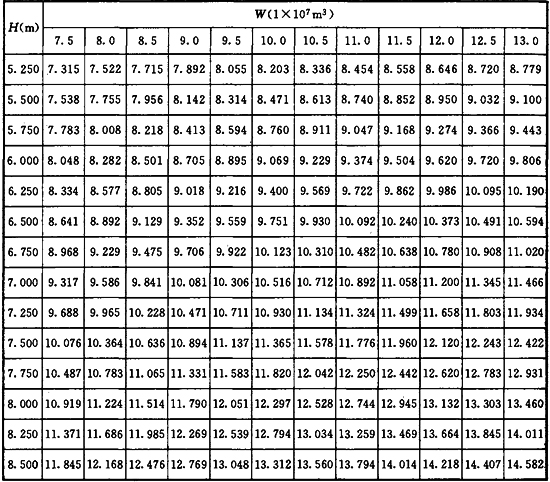

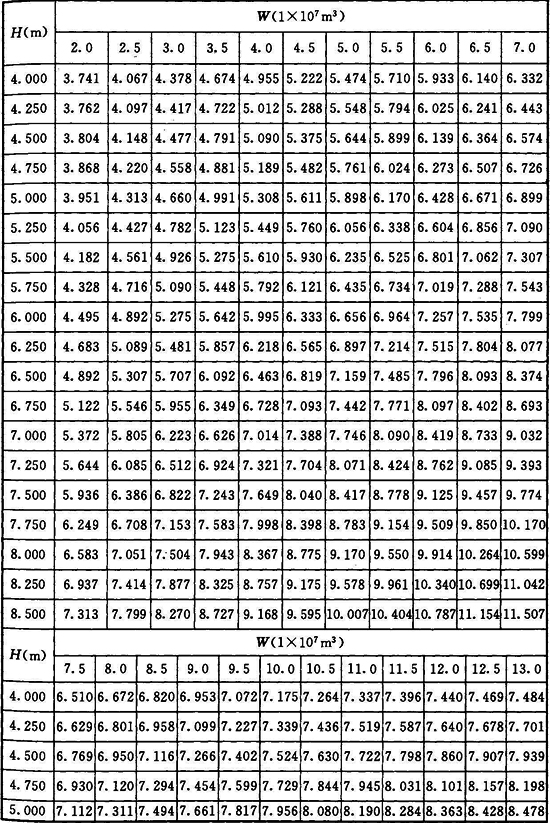

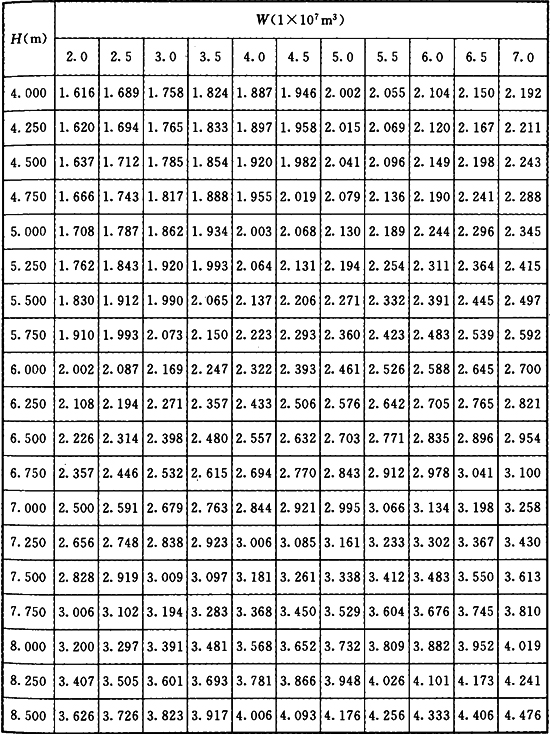

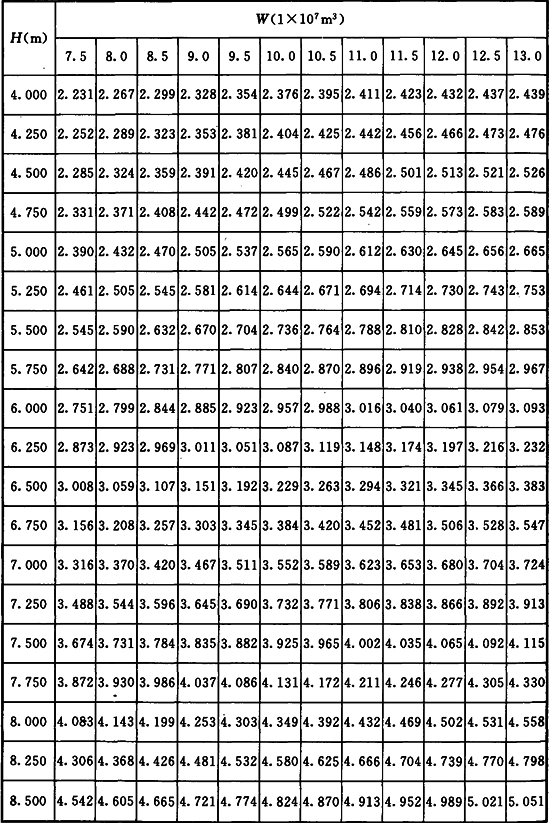

表Q.0.2-1 x值
