GB 50984-2014 石油化工工廠布置設計規范 （免費下載）
1 總 則
1.0.1 為使石油化工工廠布置設計適應石油化工產業鏈長、企業生產規模大、介質易燃易爆的特點，達到技術先進、布置合理，滿足安全、環保、衛生、節能等要求，具有良好的社會效益、經濟效益和環境效益，制定本規范。
1.0.2 本規范適用于新建、擴建或改建石油化工工程的工廠布置設計。
1.0.3 石油化工工廠布置設計除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 石油化工工廠 petrochemical plant
以石油、天然氣、煤制合成氣及其產品為原料，生產、儲存、運輸各種石油化工產品的煉油廠、石油化工廠、石油化纖廠等，或由其聯合組成的一體化工廠。
2.0.2 廠址選擇 plant site selection
選擇符合建廠條件的地區和場所。
2.0.3 總體布置 general planning
根據廠址所在地區的自然條件和社會環境以及城市規劃、環境保護和安全生產等方面的要求，對工程的多個組成項目和協作項目統一進行區域性總體布局和土地利用的全面規劃，合理確定其位置關系和運輸路徑。
2.0.4 工廠布置 plant layout
在總體布置的基礎上，確定工廠生產裝置、各類設施之間的相對關系及空間位置。
2.0.5 廠區 plant area
由工廠所屬工藝裝置及各類設施組成的區域。
2.0.6 生產區 production area
由生產和使用可燃物質和可能散發可燃?xì)怏w、有毒氣體、腐蝕性氣體的工藝裝置區、儲運區或設施組成的區域。
2.0.7 動力及公用工程設施 power and utility facility
指為工藝生產過程提供水、電、汽等設施的統稱。
2.0.8 輔助設施 support facility
非工藝流程設施但對生產過程提供支持的必要設施。
2.0.9 液體儲罐區 liquid storage area
由若干個儲罐組集中布置的區域，含與之配套的泵區、配電、消防設施等。
2.0.10 倉庫設施 storage facilities
儲存大宗生產原料、成品、半成品、備品備件的建(構)筑物和堆場等。
2.0.11 裝卸運輸設施 transportation facility
為完成特定物流而設置的專用鐵路線、道路、碼頭、棧橋等及相關的設施和裝卸機具。
2.0.12 管理設施 administrative facility
為全廠統一管理和生產調度而設置的設施。
2.0.13 裝置設備區 process equipment area
指工藝裝置內用于完成生產過程的設備、管道等集中布置的區域。
2.0.14 街區 block
被通道分隔、用于完成特定功能的獨立區域。
2.0.15 通道 inter-block channel
街區建筑紅線(或設計邊界線)之間或街區建筑紅線(或設計邊界線)與圍墻之間，用于集中布置系統道路、鐵路、地上管廊、地下管線、皮帶輸送走廊和進行綠化的條狀地帶。
2.0.16 管線 pipeline
各種材質的管道、電力電纜、電信電纜和光纜等的總稱。
2.0.17 管線綜合 pipeline coordination
將敷設在通道內的各類管線按照相關規定進行合理的規劃布局。
2.0.18 廠間管道 interplant pipeline
在同一個園區內的多個廠區之間或廠區與廠外設施之間，用于輸送生產原料、產品、蒸汽等的地上管道、地下管道、線纜等。
2.0.19 原料及產品廠內運輸?shù)缆? plant road for transporta-tion of raw materials and products
供運輸生產原料或產品的車輛通行的道路。
2.0.20 豎向布置 grading plan
改造場地的原始自然地形，確定建設場地的豎向標高和坡向。
2.0.21 平坡式 grading plan with slight slope
將場地處理成一個或幾個具有連續坡度和坡向的整平面，整平面之間的連接平緩，無顯著高差變化。
2.0.22 臺階式 grading plan with terrace
將場地處理成由兩個或兩個以上不同標高的整平面，相鄰整平面間具有標高差，且以邊坡或擋土墻的形式連接。
2.0.23 設計水位 design water-level
根據確定的防洪標準，推算出設計采用的最高水位。
2.0.24 計算水位 calculation water-level
在設計水位的基礎上，加上涌水高度和浪高。
2.0.25 人員集中場所 staff concentration area
指固定操作崗位上的人員工作時間為40人·小時／天以上的場所。
2.0.26 爆炸危險源 source of release substance may cause VCE(vapor cloud explosion)
在發生泄漏事故狀態下，在所在裝置區可能形成蒸氣云爆炸(VCE)的設備。
2.0.27 高毒泄漏源 potential source release of toxic gas
有高毒氣體泄漏可能的設備。
3 廠址選擇與總體布置
4 總平面布置
5 通道布置
6 豎向布置
7 道 路
8 鐵 路
9 綠 化
附錄A 土壤松散與壓縮系數
附錄A 土壤松散與壓縮系數

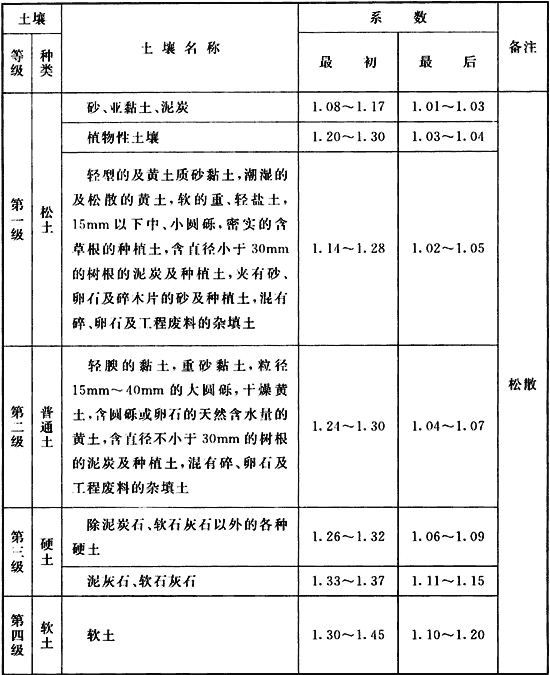

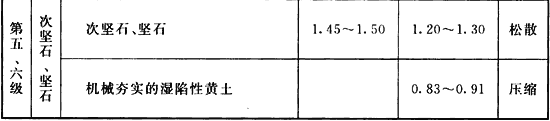

表A 土壤松散與壓縮系數
注：1 第一至六級土壤，挖方轉化為虛方時乘以最初松散系數，挖方轉化為填方時乘以最后松散系數；
2 機械夯實的濕陷性黃土，挖方轉化為填方時乘以壓縮系數。
附錄B 工程土方控制指標
附錄B 工程土方控制指標

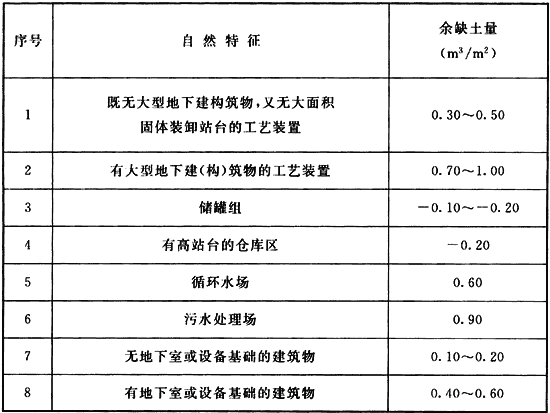

表B 工程土方控制指標
注：1 表中負值為缺土量。
2 儲罐組缺土量系防火堤為圬工砌體時的缺土量，若為土堤，應另加土堤用土量。
3 表中未列的單元，可根據其特征，采用類似單元的余缺土量。
4 本表適用于一般工程地質條件的地基，不適用巖石類和軟土類地基。
附錄C 綠化覆蓋系數的計算
C.0.1 廠區場地綠化覆蓋系數可按下式計算：
式中：Q——綠化覆蓋系數(％)；
W——廠區綠化覆蓋場地計算面積(m2)，按表C.0.1計算；
M——廠區占地面積(m2)，按廠區圍墻坐標計算。

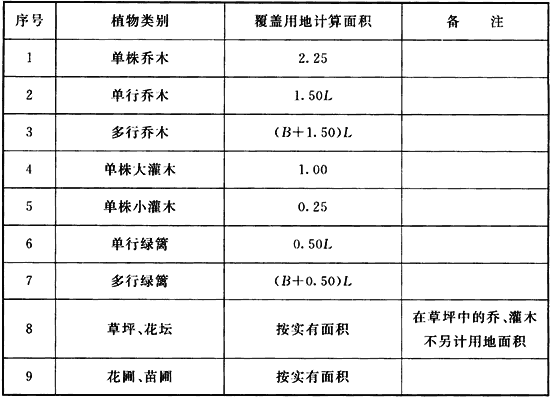

表C.0.1 廠區綠化覆蓋用地計算面積(m2)
注：1 廠區占地面積不包括廠區預留地的面積，廠區綠化覆蓋計算面積不包括廠區預留地的綠化用地計算面積。
2 表中B為多行喬木或綠籬的總行距，L為多行喬木或綠籬的行長。
