CJJ 110-2006 管道直飲水系統技術規程 （免費下載）
1 總則
1.0.1 為確保管道直飲水的供水水質、水量和水壓，并使系統衛生安全、技術先進、經濟合理，制定本規程。
1.0.2 本規程適用于居住建筑、公共建筑等的管道直飲水系統設計、施工、驗收、運行和管理。
1.0.3 管道直飲水系統采用的管材、管件、設備、輔助材料應符合國家現行有關標準，衛生性能應符合現行國家標準《生活飲用水輸配水設備及防護材料的安全性評價標準》GB/T 17219的規定。
1.0.4 管道直飲水系統的設計、施工、驗收、運行和管理，除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術語、符號
3 水質、水量和水壓
3.0.1 管道直飲水系統用戶端的水質應符合國家現行標準《飲用凈水水質標準》CJ 94的規定。
3.0.2 最高日直飲水定額可按表3.0.2采用。
表3.0.2 最高日直飲水定額
用水場所 |
單位 |
最高日直飲水定額 |
住宅樓 |
L/（人·日） |
2～2.5 |
辦公樓 |
L/（人·班） |
1～2 |
教學樓 |
L/（人·日） |
1～2 |
旅館 |
L/（床·日） |
2～3 |
注：1 此定額僅為飲用水量；
2 經濟發達地區的居民住宅樓可提高至4～5L/（人·日）；
3 最高日直飲水定額亦可根據用戶要求確定。
3.0.3 直飲水專用水嘴額定流量宜為0.04～0.06L/s。
3.0.4 直飲水專用水嘴最低工作壓力不宜小于0.03MPa。
4 水處理
4.0.1 管道直飲水系統應對原水進行深度凈化處理。
4.0.2 水處理工藝流程的選擇應依據原水水質，經技術經濟比較確定，處理后的出水應達到水質指標。
4.0.3 水處理工藝流程應合理、優化，滿足布置緊湊、節能、自動化程度高、管理操作簡便、運行安全可靠和制水成本低等要求。
4.0.4 深度凈化處理宜采用膜處理技術（包括微濾、超濾、納濾和反滲透），膜處理應根據處理后的水質標準和原水水質進行選擇。
4.0.5 根據不同的膜處理應相應配套預處理、后處理和膜的清洗設施，并應符合下列規定：
1 預處理可采用多介質過濾器、活性炭過濾器、精密過濾器、鈉離子交換器、KDF處理、膜過濾或化學處理。
2 后處理可采用膜處理后的消毒滅菌或水質調整處理。
3 膜的清洗可采用物理清洗和化學清洗，可根據不同的膜形式及膜污染類型進行系統配套設計。
4.0.6 預處理、膜處理和后處理工藝的選用和組合及出水水質應符合國家現行標準《飲用凈水水質標準》CJ 94的規定。
4.0.7 水處理消毒滅菌措施應符合下列規定：
1 選用紫外線消毒時，紫外線有效劑量不應低于40mJ/cm2，紫外線消毒設備應符合現行國家標準《城市給排水紫外線消毒設備》GB/T 19837的規定；
2 采用臭氧消毒時，產品水中臭氧殘留濃度不應小于0.01mg/L；
3 采用二氧化氯消毒時，產品水中二氧化氯殘留濃度不應小于0.01mg/L；
4 采用氯消毒時，產品水中氯殘留濃度不應小于0.01mg/L；
5 根據季節變化消毒方法可組合使用；
6 消毒滅菌設備應安全可靠，投加量精準，并應有報警功能。
4.0.8 深度凈化處理系統排出的濃水應回收利用。
5 系統設計
5.0.1 管道直飲水系統必須獨立設置。
5.0.2 管道直飲水系統中建筑物內部和外部供回水管網的型式應根據居住小區總體規劃和建筑物性質、規模、高度以及系統維護管理和安全運行等條件確定。
5.0.3 管道直飲水系統宜采用下列方式：
1 調速泵供水系統；
2 處理設備置于屋頂?shù)乃渲亓κ焦┧到y(tǒng)。
5.0.4 凈水機房宜靠近集中用水點，可設在建筑物內，亦可單獨設置。
5.0.5 高層建筑管道直飲水供水應豎向分區，分送壓力應符合下列規定：
1 住宅各分區最低飲水嘴處的靜水壓力不宜大于0.35MPa；
2 辦公樓各分區最低飲水嘴處的靜水壓力不宜大于0.40MPa；
3 各分區最不利飲水嘴的水壓，應滿足用水水壓的要求。
5.0.6 居住小區集中供水系統可在凈水機房內設分區供水泵或設不同性質建筑物的供水泵，或在建筑物內設減壓閥豎向分區供水。
5.0.7 管道直飲水系統設計應設循環管道，供回水管網應設計為同程式。
5.0.8 建筑物內高區和低區供水管網的回水管連接至同一循環回水干管時，高區回水管上應設置減壓穩壓閥，并應保證系統循環。
5.0.9 直飲水在供配水系統中的停留時間不應超過12h。
5.0.10 配水管網循環立管上端和下端應設閥門，供水管網應設檢修閥門。在管網最低端應設排水閥，管道最高處應設排氣閥。排氣閥處應有濾菌、防塵裝置。排水閥設置處不得有死水存留現象，排水口應有防污染措施。
5.0.11 管道直飲水系統回水宜回流至凈水箱或原水水箱?；亓鞯絻羲鋾r，應加強消毒。采用供水泵兼做循環泵使用的系統時，循環回水管上應設置循環回水流量控制閥。
5.0.12 居住小區集中供水系統中每幢建筑的循環回水管接至室外回水管之前宜采用安裝流量平衡閥等措施。
5.0.13 各用戶從立管上接出的支管不宜大于3m。
5.0.14 管道不應靠近熱源。室內明裝管道應做隔熱保溫處理。
5.0.15 管道設計、管材選用應符合相應的現行國家標準的規定。
5.0.16 管材、管件和計量水表的選擇應符合下列規定：
1 管材應選用不銹鋼管、銅管或其他符合食品級要求的優質給水塑料管和優質鋼塑復合管；
2 室內分戶計量水表應采用直飲水水表；
3 應采用直飲水專用水嘴；
4 系統中宜采用與管道同種材質的管件及附配件。
6 系統計算與設備選擇
6.0.1 系統最高日直飲水量應按下式計算：
式中Qd——系統最高日直飲水量(L/d)；
N——系統服務的人數；
qd——最高日直飲水定額[L/（d·人）]。
6.0.2 瞬時高峰用水量，應按下式計算：
式中 qs——瞬時高峰用水量(L/s)；
q0——水嘴額定流量(L/s)；
m——瞬時高峰用水時水嘴使用數量。
6.0.3 瞬時高峰用水時水嘴使用數量應按下式計算：
式中 Pn——不多于m個水嘴同時用水的概率；
p——水嘴使用概率；
k——中間變量。
瞬時高峰用水時水嘴使用數量m計算應符合下列要求：
1) 當水嘴數量n≤12個時，應按表6.0.3-1選取；
2) 當水嘴數量n＞12個時，可按表6.0.3-2選??；
3) 當np≥5并且滿足n(1－p)≥5時，可按下式簡化計算：
表6.0.3-1 水嘴數量少時宜采用如下經驗值（住宅和辦公樓）

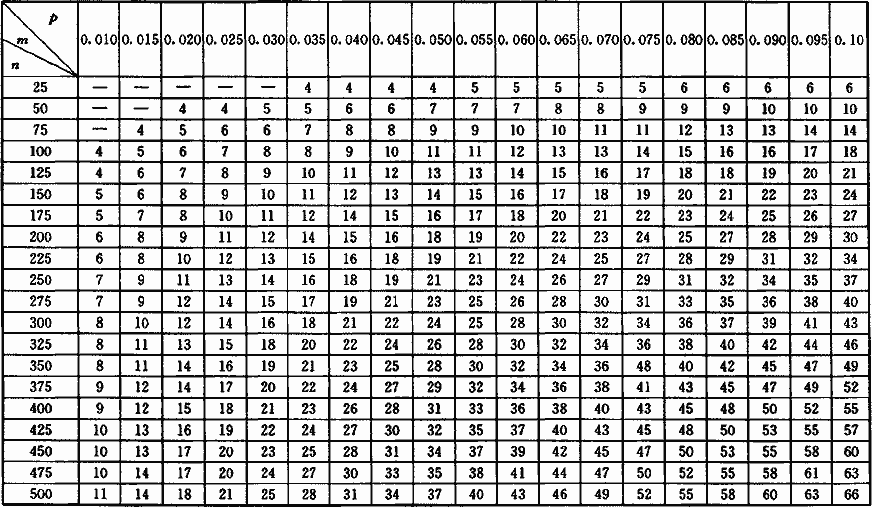

表6.0.3-2 水嘴設置數量達12個以上時的使用數量m 單位：個
注：用差值法求得m。
6.0.4 水嘴使用概率應按下式計算：
式中a——經驗系數，住宅樓取0.22，辦公樓取0.27，教學樓取0.45，旅館取0.15；
n——水嘴數量。
6.0.5 定時循環時，循環流量可按下式計算：
式中 qx——循環流量(L/h)；
V——閉式循環回路上供回水系統的總容積(L)，包括供回水管網和凈水水箱容積；
T1——循環時間，不宜超過4h。
6.0.6 供回水管道內水流速度宜符合表6.0.6的規定。
表6.0.6 供回水管道內水流速度
管道公稱直徑 |
水流速度（m/s） |
≥32 |
1.0～1.5 |
＜32 |
0.6～1.0 |
注：循環回水管道內的流速宜取高限。
6.0.7 流出節點的管道有多個且水嘴使用概率不一致時，則按其中的一個值計算，其他概率值不同的管道，其負擔的水嘴數量需經過折算再計入節點上游管段負擔的水嘴數量之和。折算數量應按下式計算：
式中 ne——水嘴折算數量；
pe——新的計算概率值。
6.0.8 凈水設備產水量可按下式計算：
式中 Qj——凈水設備產水量(L/h)；
T2——最高日設計凈水設備累計工作時間，可取10～16h。
6.0.9 變頻調速供水系統水泵應符合下列規定：
1 水泵設計流量應按下式計算：
式中 Qb——水泵設計流量(L/s)。
2 水泵設計揚程應按下式計算：
式中 Hb——水泵設計揚程；
h0——最低工作壓力；
Z——最不利水嘴與凈水箱（槽）最低水位的幾何高差；
∑h——最不利水嘴到凈水箱（槽）的管路總水頭損失。其計算應符合現行國家標準《建筑給水排水設計規范》GB 50015的規定。
6.0.10 凈水箱（槽）有效容積可按下式計算：
式中 Vj——凈水箱（槽）有效容積(L)；
kj——容積經驗系數，一般取0.3～0.4。
6.0.11 原水調節水箱（槽）容積可按下式計算：
式中 Vy——原水調節水箱（槽）容積(L)。
6.0.12 原水水箱（槽）的自來水管宜按凈水設備產水量設計，并應根據反洗要求確定水量。當自來水供應的壓力和流量足夠時，原水水箱（槽）可不設置。
7 凈水機房
7.0.1 凈水機房應保證通風良好。通風換氣次數不應小于8次/h，進風口應加裝空氣凈化器，空氣凈化器附近不得有污染源。
7.0.2 凈水機房應有良好的采光及照明，工作面混合照度不應小于200lx，檢驗工作場所照度不應小于540lx，其他場所照度不應小于100lx。
7.0.3 凈水設備宜按工藝流程進行布置，同類設備應相對集中布置。機房上方不應設置廁所、浴室、盥洗室、廚房、污水處理間等。除生活飲用水以外的其他管道不得進入凈水機房。
7.0.4 凈水機房的隔振防噪設計，應符合現行國家標準《民用建筑隔聲設計規范》GBJ 118的規定。
7.0.5 凈水機房應滿足生產工藝的衛生要求；應有更換材料的清洗、消毒設施和場所。地面、墻壁、吊頂應采用防水、防腐、防霉、易消毒、易清洗的材料鋪設。地面應設間接排水設施。門窗應采用不變形、耐腐蝕材料制成，應有鎖閉裝置，并應設有防蚊蠅、防塵、防鼠等措施。
7.0.6 凈水機房應配備空氣消毒裝置。當采用紫外線空氣消毒時，紫外線燈應按30W/(10～15m2)吊裝設置，距地面宜為2m。
7.0.7 凈水機房宜設置更衣室，室內宜設有衣帽柜、鞋柜等更衣設施及洗手盆。
7.0.8 凈水機房應設置化驗室，并應配備有水質檢驗設備或在制水設備上安裝在線實時檢測儀表。
7.0.9 產品水罐（箱）不應設置溢流管。產品水罐（箱）應設置空氣呼吸器，當采用臭氧消毒時應設置臭氧尾氣處理裝置。
7.0.10 飲用凈水化學處理劑應符合現行國家標準《飲用水化學處理藥劑衛生安全性評價》GB 17208的規定。
7.0.11 凈水處理設備的啟停應由水箱中的水位自動控制。
8 水質檢驗
8.0.1 管道直飲水系統應進行日常供水水質檢驗。水質檢驗項目及頻率應符合表8.0.1的規定。

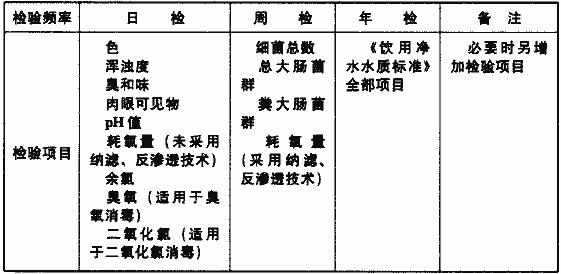

表8.0.1 水質檢驗項目及頻率
8.0.2 水樣采集點設置及數量應符合下列規定：
1 日、周檢驗項目的水樣采樣點應設置在管道直飲水供水系統原水入口處、處理后的產品水總如水點、用戶點和凈水機房內的循環回水點。
2 用戶不足500戶時應設2個采樣點；500～2000戶每500戶增加1個采樣點；大于2000戶時，每增加1000戶增加1個采樣點。
8.0.3 以下四種情況之一，應按國家現行標準《飲用凈水水質標準》CJ 94的全部項目進行檢驗：1 新建、改建、擴建管道直飲水工程；
2 原水水質發生變化：
3 改變水處理工藝；
4 停產30d后重新恢復生產。
8.0.4 檢驗方法應符合國家現行有關標準的規定。檢驗報告應準確、清楚，并應存檔。
9 控制系統
9.0.1 管道直飲水制水和供水系統宜設手動和自動化控制系統?？刂葡到y(tǒng)應運行安全可靠，應設置故障停機、故障報警裝置，并宜實現無人值守、自動運行。
9.0.2 水處理系統應安裝有電導、水量、水壓、液位等實時檢測儀表；根據工藝流程的特點，宣配置pH值、余氯、余臭氧、余二氧化氯、水溫等檢測儀表；同時宜設有SDI儀測量口和SDI儀。
9.0.3 凈水機房監控系統中應有各設備運行狀態和系統運行狀態指示或顯示，應依照工藝要求按設定的程序進行自動運行。
9.0.4 監控系統宜能顯示各運行參數，并宜設水質實時檢測網絡分析系統。
9.0.5 凈水機房電控系統中應對缺水、過壓、過流、過熱、不合格水排放等問題有保護功能，并應根據反饋信號進行相應控制、協調系統的運行。
