CJJ 200-2014 城市供熱管網暗挖工程技術規程 （完整版）
公告
中華人民共和國住房和城鄉建設部
公 告
第507號
住房城鄉建設部關于發布行業標準《城市供熱管網暗挖工程技術規程》的公告
現批準《城市供熱管網暗挖工程技術規程》為行業標準，編號為CJJ 200-2014，自2015年4月1日起實施。其中，第1 . 0 . 5、4 . 2 . 6、11 . 1 . 3、14 . 9 . 11條為強制性條文，必須嚴格執行。
本規程南我部標準定額研究所組織中國建筑工業出版社出版發行。
中華人民共和國住房和城鄉建設部
2014年7月31日
前言
前 言
根據住房和城鄉建設部《關于印發<2008年工程建設標準規范制訂、修訂計劃(第一批)>》(建標[2008]102號)的要求，規程編制組經過深入調查研究，認真總結實踐經驗，參考有關國際標準和國外先進標準，并在廣泛征求意見的基礎上，編制本規程。
本規程的主要技術內容是：1 . 總則；2 . 術語和符號；3 . 工程地質與水文地質勘察；4 . 平縱斷面設計；5 . 材料；6 . 結構上的作用(荷載)；7 . 檢查室(豎井)結構設計與計算；8 . 隧道結構設計與計算；9 . 支架結構設計與計算；10 . 地下水處治及地層預加固設計；11 . 結構防水；12 . 施工設計與監控量測；13 . 環境風險源專項設計；14 . 工程施工；15 . 工程驗收。
本規程中以黑體字標志的條文為強制性條文，必須嚴格執行。
本規程由住房和城鄉建設部負責管理和對強制性條文的解釋，由北京市熱力集團有限責任公司負責具體技術內容的解釋。執行過程中如有意見或建議，請寄送北京市熱力集團有限責任公司(地址：北京市朝陽區西大望路1號溫特萊中心A座，郵編：100026)。
本規程主編單位： 北京市熱力集團有限責任公司
本規程參編單位： 北京市熱力工程設計公司
北京特澤熱力工程設計有限責任公司
北京交通大學
中國市政工程華北設計研究院
天津天材塑料防水材料有限公司
建設部沈陽煤氣與熱力研究設計院
本規程主要起草人員：劉 榮 賀少輝 牛小化 張玉成 王 水 劉艷芬 董淑棉 陳文化 李承輝 徐金鋒 董樂意 李孝萍 王孝國 林納新 劉世宇 周萬彬 姜林慶
本規程主要審查人員：崔志杰 高永濤 高文新 張本秋 張國京 王遠峰 王乃震 周江天 陸景慧 張建偉 黃曉飛
1 總則
1.0.1 為使城市供熱管網暗挖工程的設計、施工及驗收做到技術先進、安全適用、經濟合理、確保質量和保護環境，制定本規程。
1.0.2 本規程適用于供熱管網中暗挖隧道的設計、施工及驗收。
1.0.3 城市供熱管網暗挖工程設計，應遵照國家有關法律、法規，重視供熱管網隧道工程對城市環境和地下水資源的影響。
1.0.4 城市供熱管網暗挖工程建設應節約用地、節約能源及保護城市環境，對施工過程產生的噪聲、棄渣，以及結構的防水等應采取措施妥善處理。
1.0.5 城市供熱管網暗挖工程主體結構設計使用年限不應小于100年。
1.0.6 未經技術鑒定或設計許可，不得改變隧道結構的用途和使用環境。
1.0.7 城市供熱管網暗挖工程設計與施 工 應遵循管超前、嚴注漿、短開挖、強支護、快封閉、勤量測的原則。
1.0.8 城市供熱管網暗挖工程的設計和施工應積極采用新技術、新工藝、新設備、新材料。
1.0.9 城市供熱管網暗挖工程的設計、施工及驗收除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 工程地質與水文地質勘察
4 平縱斷面設計
5 材料
5.0.1 供熱管網隧道工程常用建筑材料的種類及強度等級應符合下列規定：
1 主體結構混凝土強度等級應為C30、C40；
2 噴射混凝土強度等級應為C20、C25；
3 水泥砂漿強度等級應為M7.5、M10、M15；
4 鋼筋的種類和強度等級應為HPB300、HRB335、HRB400：
5 鋼材的強度等級應為Q235、Q345。

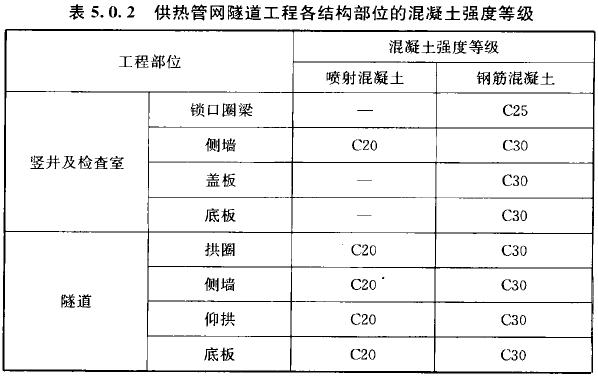

5.0.2 供熱管網隧道工程各結構部位的混凝土強度等級不應低于表5 . 0 . 2的規定。
5.0.3 供熱管網隧道工程使用的建筑材料除應滿足結構強度和耐久性要求外，尚應符合下列規定：
1 應滿足抗凍、抗?jié)B、抗侵蝕的要求；
2 當有侵蝕性水經常作用時，所有混凝土和水泥砂漿均應采用具有抗侵蝕性能的特種水泥和骨料配置，其抗侵蝕性能應按水的侵蝕特征確定；
3 混凝土的設計指標應符合現行國家標準《混凝土結構設計規范》GB 50010和《混凝土結構耐久性設計規范》GB／T50476的有關規定；
4 混凝土的抗?jié)B等級不應低于P8。相應混凝土的骨料應選擇良好級配，且水膠比不應大于0.5；
5 噴射混凝土應優先采用硅酸鹽水泥或普通硅酸鹽水泥；
6 粗骨料應采用堅硬耐久的碎石或卵石，不得使用堿活性骨料；細骨料應采用堅硬耐久的中砂或粗砂，細度模數宜大于2.5。噴射混凝土中的骨料粒徑不宜大于15mm，骨料宜采用連續級配；
7 錨桿用的水泥砂漿強度等級不應低于M20；
8 鋼筋混凝土構件中使用的鋼筋應符合現行國家標準《鋼筋混凝土用鋼第1部分：熱軋光圓鋼筋》GB 1499 . 1和《鋼筋混凝土用鋼第2部分：熱軋帶肋鋼筋》GB 1499 . 2的有關規定；
9 初期支護的鋼架宜采用鋼筋制成，格柵節間加強筋形狀宜為“8”字形或“之”字形；
10 鋼筋網的材料宜采用HPB300鋼筋，直徑宜為6mm～12mm：
11 鋼材的設汁指標應符合現行國家標準《鋼結構設計規范》GB 50017的有關規定；
12 鋼質錨桿桿體直徑宜為20mm～32mm，桿體應使用帶肋鋼筋，材料基本物理力學指標不應低于HRB335、HRB400鋼筋，桿體斷裂延伸率不得小于16％；錨桿端頭應設墊板，墊板材料宜采用Q235鋼材。
5.0.4 混凝土和噴射混凝土中摻加外加劑的性能應符合下列規定：
1 應對混凝土的強度及其與圍巖的粘結力無影響，且應對混凝土及鋼材無腐蝕作用；
2 除速凝劑和緩凝劑外，應對混凝土的凝結時間影響?。?br/>3 應易于保存、不易吸濕，且不應污染環境。

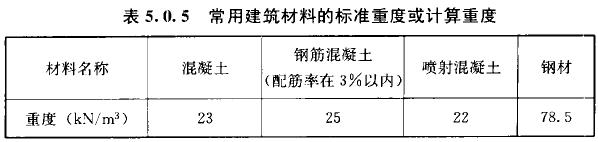

5.0.5 常用建筑材料的標準重度或計算重度可按表5.0.5選取。
注：當鋼筋混凝土配筋率大于3％時，其重度應計算確定。

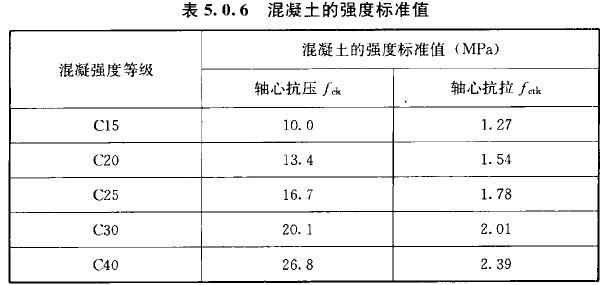

5.0.6 混凝土的強度標準值可按表5.0.6選取。
注： 1 混凝土垂直澆筑 . 且一次澆筑層高度大于1.5m時，表中強度值應乘以系數0.9；
2 計算現澆鋼筋混凝土軸心受壓構件時，如截面中的邊長或直徑小于300mm，則表中強度值應乘以系數0.8，當混凝土成形、截面和軸線尺寸等構件質量確有保證時，則不受此限制。

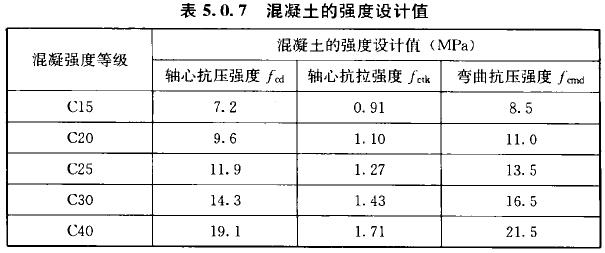

5.0.7 混凝土的強度設計值可按表5.0.7選取。
5.0.8 混凝土的彈性模量Ec 應按表5.0.8的規定取值?；炷恋募羟凶冃文Ａ靠砂此x受壓彈性模量值的0.4倍采用?；炷恋牟此杀瓤砂?.2采用。

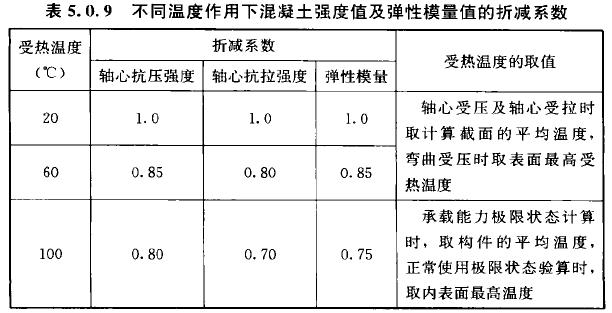

5.0.9 當管道運行階段的受熱溫度超過20℃時，混凝土的強度值及彈性模量應予以折減，不同溫度作用下混凝土強度值及彈性模量值的折減系數應符合表5.0.9的規定。
注：當受熱溫度為中間值時，折減系數值可采用線性內插求得。

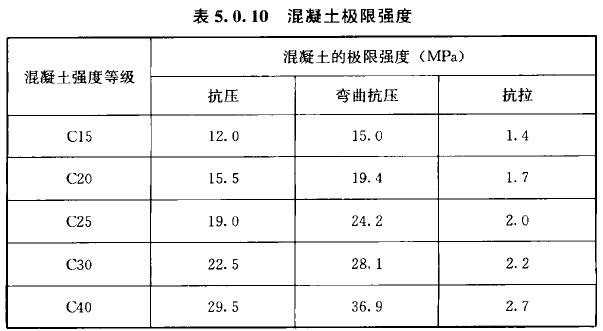

5.0.10 混凝土和鋼筋混凝土結構中使用的混凝土極限強度應符合表5.0.10的規定。

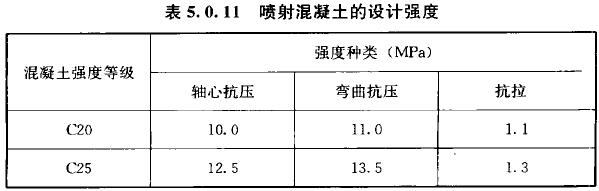

5.0.11 噴射混凝土的設計強度不應低于C20，不同強度等級噴射混凝土的設計強度應符合表5.0.11的規定。
注：噴射混凝土的強度指采用噴射大板切割法，制作成邊長為100mm的立方體，在標準條件下養護28d，用標準方法所得的極限抗壓強度乘以系數0.95。

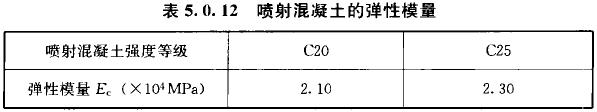

5.0.12 噴射混凝土的彈性模量應按表5.0.12采用。

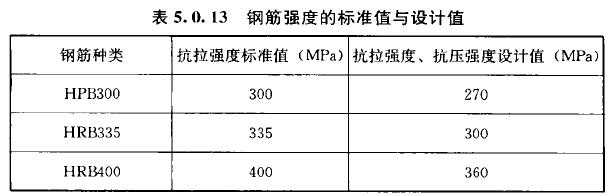

5.0.13 鋼筋強度的標準值與設計值應符合表5.0.13的規定。

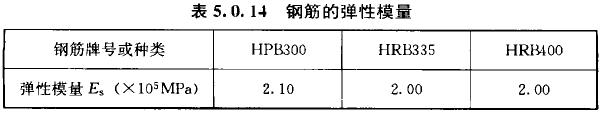

5.0.14 鋼筋的彈性模量Es應按表5.0.14采用。

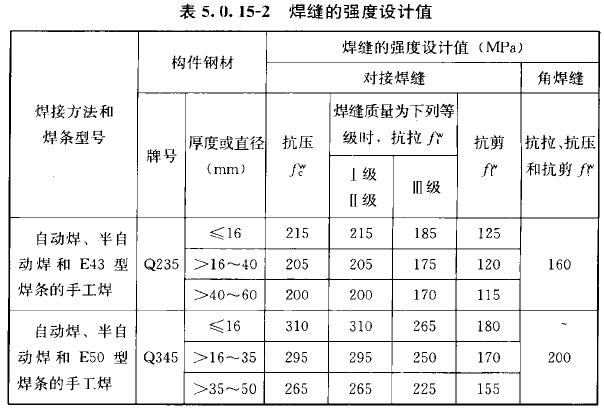

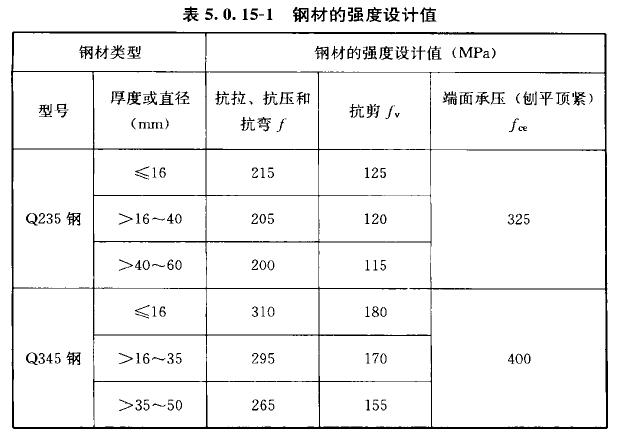

5.0.15 鋼材的強度設計值應根據鋼材厚度或直徑按表5.0.15-1采用。焊縫的連接強度設計值應符合表5.0.15-2的規定。
5.0.16 鋼材的彈性模量 Eg 可按2.06×105MPa采用。

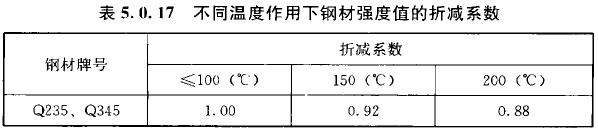

5.0.17 鋼材及其焊縫在溫度作用下的強度設計值應予以折減，不同溫度作用下鋼材強度值的折減系數應符合表5.0.17的規定。
注 ：當受熱溫度為中間值時，折減系數值可采用線性內插求得。
5.0.18 防水材料的規格和性能應符合下列規定：
1 塑料防水板應采用易于焊接的防水板材，厚度不應小于1.2mm，幅寬不宜小于3m；
2 可選用乙烯-醋酸乙烯共聚物(EVA)、乙烯一共聚物瀝青(ECB)和ECB／EVA共擠復合板等材料，不宜使用含有氯離子的防水材料；
3 塑料防水板物理力學性能應符合現行國家標準《地下工程防水技術規范》GB 50108和《高分子防水材料第1部分：片材》GB 18173.1的有關規定；
4 無紡布的密度不應小于350g／m 2 。
6 結構上的作用(荷載)

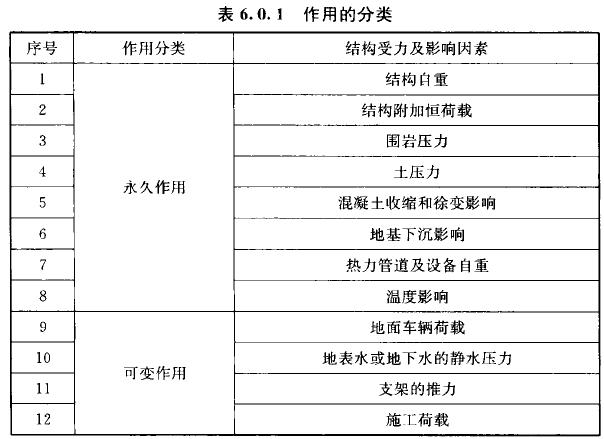

6.0.1 作用的分類應符合表6.0.1的規定。
6.0.2 作用應根據隧道所處的地形、地質條件、埋置深度、結構特征和工作條件、施工方法、相鄰隧道間距等因素，按計算或工程類比確定。當施工中發現作用荷載與實際不符時，應及時修正。對地質條件復雜的隧道，應通過實地量測確定作用的代表值或荷載的計算值及其分布規律。
6.0.3 檢查室(豎井)結構土壓力標準值的確定應符合下列規定：
1 檢查室結構上的豎向土壓力標準值應按下列規定確定：
1) 當設計地面高于原狀地面時，作用在結構上的豎向土壓力標準值應按下式計算：
式中：
--檢查室結構頂面豎向土壓力標準值(kPa)。
--填埋式土壓力系數，可按1.2～1.4取值；
--回填土的重度(kN／m 3 )，可按18kN／m3 取值；
H s --檢查室蓋板頂面至設計地面的距離；
2) 對由設計地面開槽施工的檢查室，作用在結構上的豎向土壓力標準值應按下式計算：
式中： n s --豎向土壓力系數。當結構平面尺寸長寬比小于或等于10時，可按1.0取值；當結構平面尺寸長寬比大于10時，宜按1.2取值。

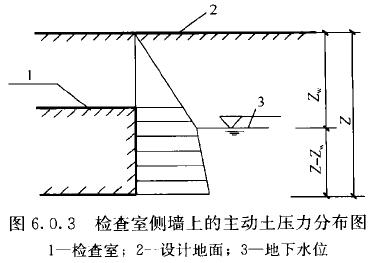

2 作用在檢查室結構上的側向土壓力標準值(圖6.0.3)應按下列規定確定：
1) 土壓力標準值應按主動土壓力計算；
2) 當?shù)孛嫫秸麜r(shí)，結構位于地下水位以上部分的主動土壓力標準值應按下式計算：
式中：
-- 地下水位以上的主動土壓力標準值(kPa)；
-- 主動土壓力系數。應根據土的抗剪強度確定，當缺乏試驗資料時，砂類土或粉土可取1／3；對黏性土可取l／3～l／4；
--土的天然重度(kN／m3 )；
Z --設計地面至計算點的深度。
3) 結構位于地下水位以下部分的側向水土壓力，應根據地層條件的不同分別按水土分算法和水土合算法確定。
水土分算法計算時，檢查室底板底面處的水土壓力標準值可按下式計算：
式中：
--檢查室底板底面處的水土壓力標準值(kPa)；
Z w --自設計地面至地下水位的距離；
--地下水位以下土的有效重度(kN／m 3 )；
--土的有效黏聚力(kPa)；
--水的重度(kN／m 3 )，可按10kN／m 3 取值。
水土合算法計算時，檢查室底板底面處的水土壓力標準值可按下式計算：
式中：
--土的飽和重度(kN／m 3 )。
6.0.4 地面車輛荷載對檢查室結構的作用標準值的確定應符合下列規定：
1 地面車輛荷載傳遞到結構頂面的豎向壓力標準值應按下列規定確定：

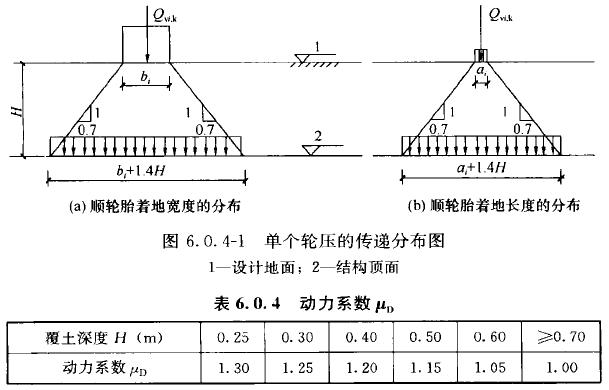

1) 單個輪壓傳遞到結構頂面的豎向壓力標準值(圖6.0.4一1)應按下式計算：
式中：
--輪壓傳遞到結構頂面處的豎向壓力標準值(kPa) .
--動力系數，可按表6.0.4的規定取值；
--車輛的i個車輪承擔的單個輪壓標準值(kN)；
--i個車輪的著地分布長度；
--i個車輪的著地分布寬度；
H --覆土深度。
2) 兩個或兩個以上單排輪壓綜合影響傳遞到結構頂面的豎向壓力標準值(圖6.0.4-2)應按下式計算：
式中： n --車輪的總數量(個)；
--沿車輪著地分布寬度方向，相鄰兩個車輪間的凈距。

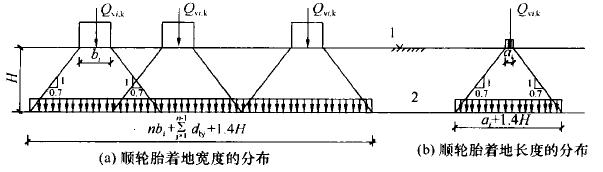

圖6.0.4-2 兩個或兩個以上單排輪壓綜合影響的傳遞分布圖
1一設計地面；2一結構頂面
3) 多排輪壓綜合影響傳遞到結構頂面的豎向壓力標準值可按下式計算：
式中： m a --沿車輪著地分布寬度方向的車輪排數(排)；
m b --沿車輪著地分布長度方向的車輪排數(排)；
--沿車輪著地分布長度方向，相鄰兩個車輪間的凈距。
2 地面車輛傳遞到結構上的側壓力標準值應按下式計算：
式中：
--地面以下計算深度 Z 處墻上的側壓力標準值(kN/m 2 )：
--地面以下計算深度 Z 處的豎向壓力標準值(kN／m 2 )。
當檢查井墻頂處由地面車輛荷載作用產生的豎向壓力標準值
分布長度小于墻側土體的破壞棱體長度( L s )時，地面以下計算深度 Z 處墻上的側壓力標準值可按下列公式計算：
式中： L s --墻側土體破壞棱體在墻頂處的長度；
h s --墻頂處土體破壞棱體上車輛傳遞豎向壓力的等代土高；
A cv --墻頂處土體破壞棱體上車輛傳遞豎向壓力的作用面積(m 2 )；
H p --檢查室結構總高度。
6.0.5 暗挖隧道恒荷載計算應符合下列規定：
1 計算深埋隧道襯砌時，圍巖壓力應按松散壓力考慮，其垂直及側向壓力應按下列規定確定：
1) 垂直勻布?jí)毫?yīng)按下列公式計算：
式中： q --圍巖垂直均布?jí)毫?kPa)；
--圍巖重度(kN／m 3 )；
h a --深埋隧道圍巖壓力計算高度；
S --圍巖級別；
--寬度影響系數；
B --隧道寬度；
i -- B 每增減1m時的圍巖壓力增減率，當 B 小于5m時，取 i 為0.2； B 大于5m時，取 i 為0.1。
2) 作用在襯砌結構上的側向壓力應按下列公式計算：
式中： e t --作用在襯砌結構上的側向壓力(kPa)；
--側壓力系數；
--作用在襯砌結構上不同點的豎向土壓力(kPa)：
--巖土內摩擦角(°)；
--計算點至拱頂?shù)拇怪本嚯x(m)。

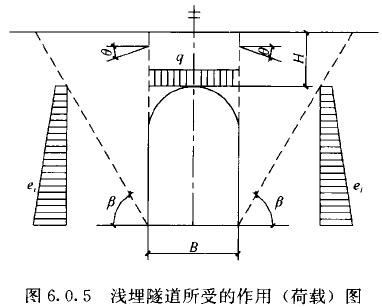

2 對于地面基本水平的淺埋隧道(圖6.0.5)，荷載計算標準值應符合下列規定：
1) 當洞頂至地面高度大于或等于2.5 h a 時，隧道頂部垂直壓力應按公式(6.0.5-1)計算。隧道頂部垂直壓力應符合下列規定：
2) 當洞頂至地面高度大于， ha 且小于2.5 h a 時，隧道頂部垂直壓力應按下列公式計算：
式中： H --洞頂至地面高度；
θ --頂板土柱兩側摩擦角(°)，為經驗數值，當洞頂至地面高度小于或等于 h a 時，公式(6.0.5-7)中 θ 取0；
β --產生最大推力時的破裂角(°)；
--圍巖計算摩擦角(°)。
3) 隧道側墻水平荷載應按下式計算：
式中： H i --計算點至地面的距離；
e i --作用在隧道側墻任意點i的側壓力(kPa)。
6.0.6 暗挖隧道活荷載計算應符合下列規定：
1 在道路下方的隧道結構，地面車輛對隧道結構作用標準值
可按本規程第6.0.4條的規定計算確定，且不應小于20kPa；
2 地面車輛荷載傳遞到隧道結構上的側壓力 P ，可按下列公式計算：
式中： P --地面車輛荷載傳遞到地下結構上的側壓力(kPa)；
--隧道上覆地層內摩擦角加權平均值(°)。
6.0.7 結構附加恒荷載、混凝土收縮和徐變影響、地基下沉影響、熱力管道及設備自重、溫度影響應按本規程附錄B的規定確定。
7 檢查室(豎井)結構設計與計算
8 隧道結構設計與計算
9 支架結構設計與計算
10 地下水處治及地層預加固設計
11 結構防水
12 施工設計與監控量測
13 環境風險源專項設計
14 工程施工
15 工程驗收
附錄A 圍巖分級
A.0.1 巖體完整程度的定量指標巖體完整性系數 Kv和巖體體積節理數Jv值的測試和計算方法應符合下列規定：
1 巖體完整性指標應針對不同的工程地質巖組或巖性段，選擇有代表性的點、段測試巖體彈性縱波速度，并應在同一巖體取樣測定巖石縱波速度。巖體完整性系數可按下式計算：
式中：
--巖體彈性縱波速度(km／s)；
--巖石彈性縱波速度(km／s)。
2 巖體體積節理數應針對不同的工程地質巖組或巖性段，選擇有代表性的露頭或開挖壁面進行節理(結構面)統計。除成組節理外，對延伸長度大于1m的分散節理亦應予以統計。已為硅質、鐵質、鈣質充填再膠結的節理可不予統計。
每一測點的統計面積不應小于2m×5m。巖體體積節理數應根據節理統計結果按下式計算：
式中： Jv--巖體體積節理數(條／m3 )；
Sn --第 n 組節理每米長測線上的條數；
Sk --每立方米巖體非成組節理?xiàng)l數(條／m3 )。

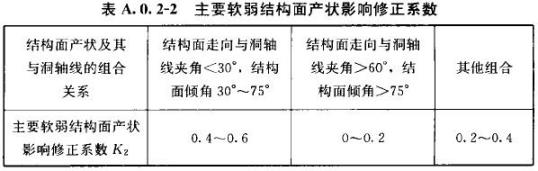

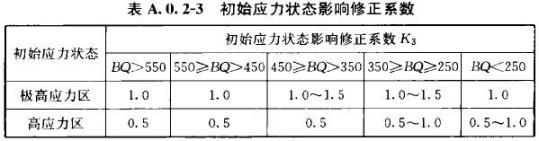

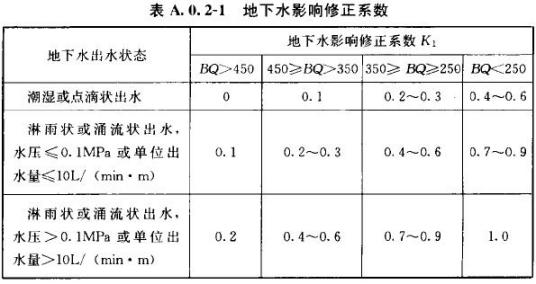

A.0.2 巖體基本質量影響兇素的修正系數K1、K2、K3的取值可分別按A.0.2-1、表A.0.2-2和表A.0.2-3確定。無表中所示情況時，修正系數取零。

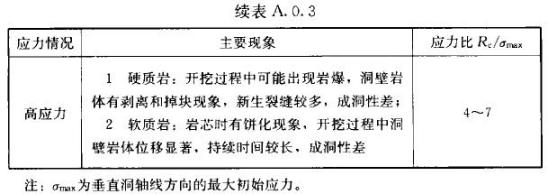

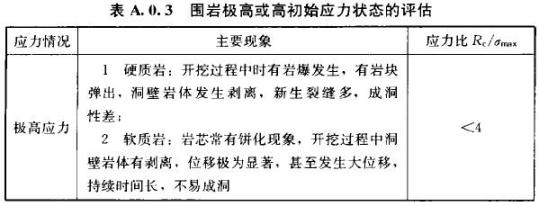

A.0.3 根據巖體(圍巖)鉆探和開挖過程中出現的主要現象，圍巖極高或高初始應力狀態的評估可按表A.0.3確定。

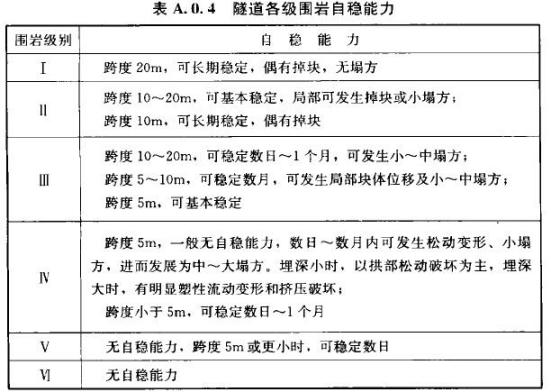

A.0.4 隧道各級圍巖自穩能力可按表A.0.4進行判斷。
注： 1 小塌方：塌方高度＜3m，或塌方體積<30m3；
2 中塌方：塌方高度3m～6m，或塌方體積30m3 ～100m3；
3 大塌方：塌方高度＞6m，或塌方體積＞l00m3。
附錄B 其他作用的計算方法
B.0.1 結構附加荷載應符合下列規定：
1 結構上部和受影響范圍內的設施及建筑物和構筑物對結構產生的壓力應為結構附加恒荷載。

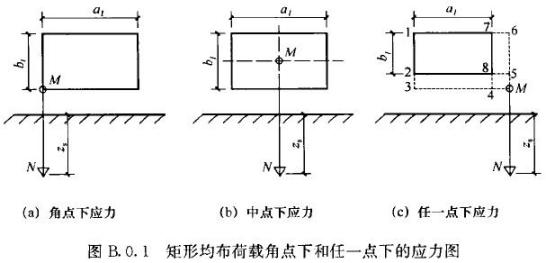

2 邊長為 αl 、 bl的矩形面積均布荷載作用時，矩形角點M下深度為
的N點(圖B.0.1-a)的附加應力σz可按下列公式計算：
式中：σz --附加應力(kN／m 2 )；

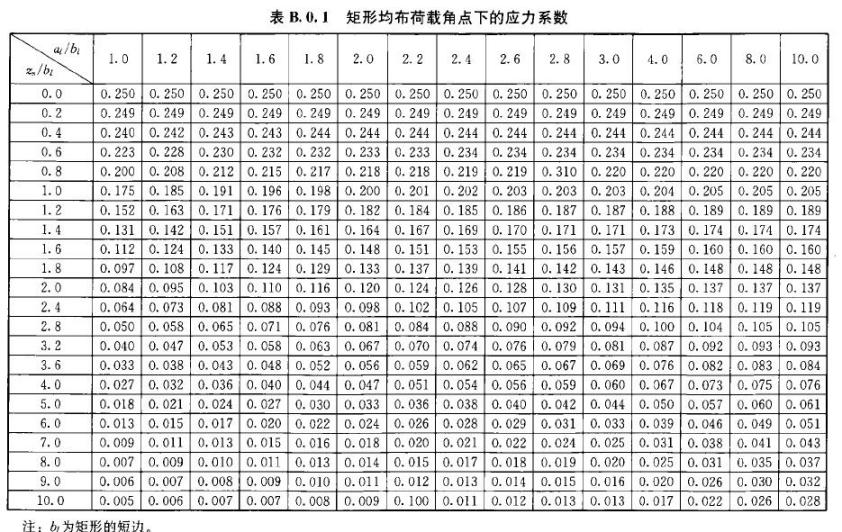

k --矩形面積均布荷載角點下的應力系數，按表B.0.1的規定取值；
P --均布荷載值(kN／m 2 )；
--面積荷載的長和寬；
--待求點深度。
3 矩形面積荷載中心點 M 下深度為
的 N 點的附加應力計算時(圖B.0.1-b)，可將矩形面積分成四等分，先由表B.0.1查找1／4面積角點下的應力系數，則中心點下附加應力σz可按下列公式計算：
4 矩形(圖B.0.1-c)面積荷載外任意點 M 下深度為
的 N 點的附加應力計算時，可按圖上虛線過M點分成若干面積，則M點下的σz可由幾個矩形面積角點下的σz 相疊加而成，按下式計算：
式中：k的腳標表示所代表的面積，如：
表示矩形面積13M6的角點應力系數，按每個面積的長邊和短邊比及深度和短邊之比，由表B.0.1中查得。
B.0.2 結構自重標準值可按結構構件的設計尺寸與材料單位體積的自重計算確定。
B.0.3 地基下沉應按現行國家標準《建筑地基基礎設計規范》GB 50007的有關規定計算確定。
B.0.4 熱力管道及設備自重標準值應符合下列規定：
1 熱力管道及設備自重標準值，應為管材、保溫層、管內介質及管道附件自重標準值之和；
2 蒸汽管道的管內介質自重標準值，在管道運行階段，應根據管道運行工況和疏水設備布置情況進行分析，當可能有冷凝水積存時，應考慮管道內的冷凝水積存量；在管道試壓階段，應按管道充滿水計算；
3 對蒸汽管網緊鄰管道閥門及彎頭的管道支架，在管道運行階段，作用在結構上的管道自重標準值應按動態作用考慮，動力系數可按1.5取值。
B.0.5 混凝土結構隧道及檢查室，應考慮在管道運行階段結構內外壁面溫差對結構的作用。壁面溫差作用標準值可按現行行業標準《城鎮供熱管網結構設計規范》CJJ 105的有關規定計算確定，溫度影響作用的準永久值系數可按1.0取值。
附錄C 檢查室及隧道承受水平作用時結構抗滑移穩定驗算方法
C.0.1 進行結構承受水平作用的抗滑移穩定驗算時抗力應計入由管道及設備自重，結構自重，結構上的豎向土壓力形成的摩阻力，尚應計入側向土壓力形成的摩阻力；對于巖石地基，當采取可靠的嵌固措施時，尚應計入巖石對結構的嵌固作用。

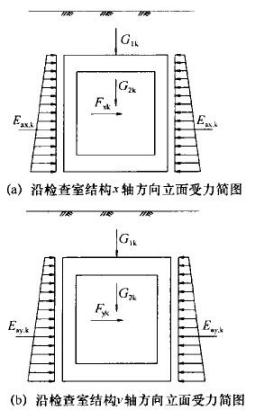

C.0.2 檢查室結構承受管道水平作用時的抗滑移穩定可按下式驗算(圖C.0.2)：
式中 ：G1k--檢查室結構上部覆土重標準值(kN)，位于地下水位以下部分應扣除浮托力；
G2k --檢查室結構自重與管道及設備自重標準值之和(kN)，位于地下水位以下部分應扣除浮托力；
Fxk 、Fyk --沿檢查室結構x軸、y軸方向的管道水平作用標準值(kN)；
--作用在與檢查室結構x軸、y軸垂直的側墻上的主動土壓力標準值(kN)，應按本規程第6.0.3條的規定計算確定；
Ks --結構設計穩定性抗力系數；

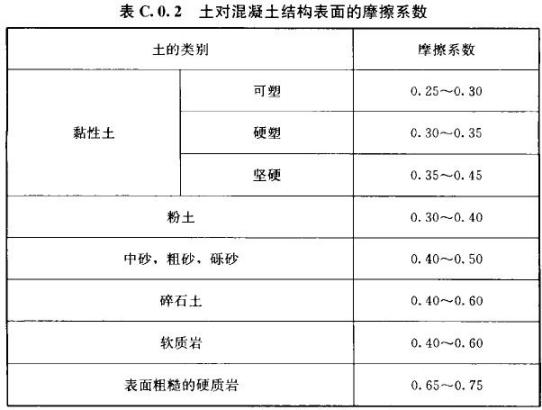

--土對結構側面、頂面、底面的摩擦系數，其中土對混凝土結構表面的摩擦系數可按表C.0.2選取。
C.0.3 隧道結構承受管道水平作用時的抗滑移穩定可按下式驗算：
式中：G1s --每延米隧道結構上部ht厚覆土重標準值(kN／m)，位于地下水位以下部分應扣除浮托力。當H＞ha時，取ht為，ha與(1.0～1.5) B二者之中的小值；當 H≤ha時，取ht為全土柱與(1.0～1.5) B二者之中的小值。H為隧道結構覆土厚度；ha為深埋隧道垂直荷載計高度； B為隧道開挖寬度；
G2s--每延米隧道結構自重與管道及設備自重標準值之和(kN／m)，位于地下水位以下部分應扣除浮托力；
ls --固定支架前后隧道總長度。
圖C.0.2 檢查室結構抗滑移穩定驗算示意圖
附錄D 襯砌結構溫度伸縮縫間距計算方法
D.0.1 襯砌結構溫度伸縮縫問距可按下列方法計算：
1 溫度應力場基本方程(圖D.0. 1一1)：
一維線性結構，左端固定，右端受彈性約束，在溫差Τ的作用下，其一端產生的變位為其自由變位與彈性約束變位之代數和，即：
式中：△u --結構端部變位；
αh --混凝土線膨脹系數；
Τ--溫差(℃)；
--結構計算長度；
--結構溫度應力(MPa)；
Ec --混凝土的彈性模量(MPa)，按本規程第5.0.8條的規定確定；
ε--結構應變。
2 外部約束應力方程：
當兩種面接觸的物體產生相對位移時，在接觸面上必然產生剪切應力，此時的剪切應力可表示為：
式中：
--接觸面上剪切應力(MPa)；
Cz--地基水平阻力系數(N／mm 3 )，可取10×10-2 ；
--結構水平位移。

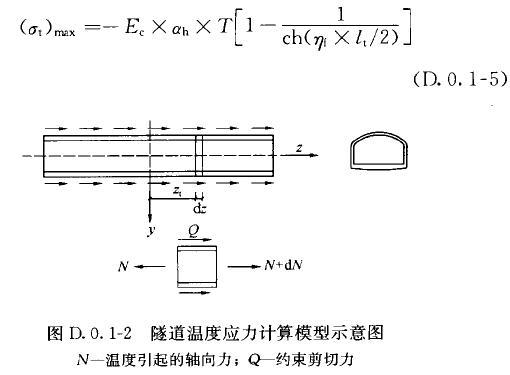

3 隧道襯砌結構溫度應力應按下列計算(圖D.0.1-2)：
式中：
--自由度系數；
Zt --沿隧道縱軸方向計算長度。
當
= 0時，
達最大，即：
D.0.2 設置溫度伸縮縫應符合下列規定：
1 隧道計算長度可取400m左右；

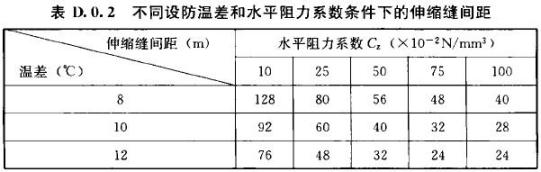

2 伸縮縫間距應根據設防溫差和襯砌與防水板間的水平阻力系數，按前述方法計算確定。不同設防溫差和水平阻力系數條件下的伸縮縫間距可按表D.0.2的規定取值；
3 伸縮縫的設置寬度可取自由端水平位移值的2倍，伸縮縫寬度宜取20mm～30mm。
附錄E 施工驗收記錄

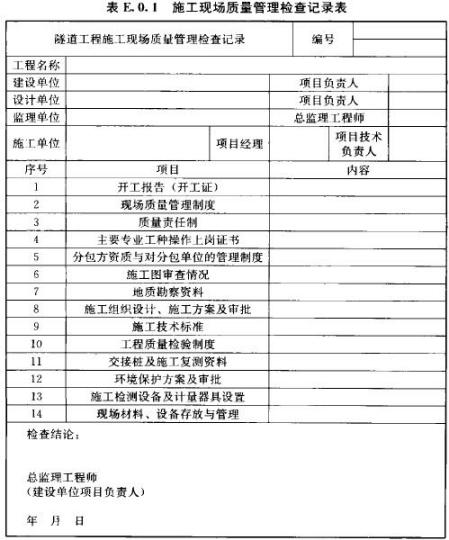

E.0.1 施工現場質量管理檢查記錄可按表E.0.1的規定執行。

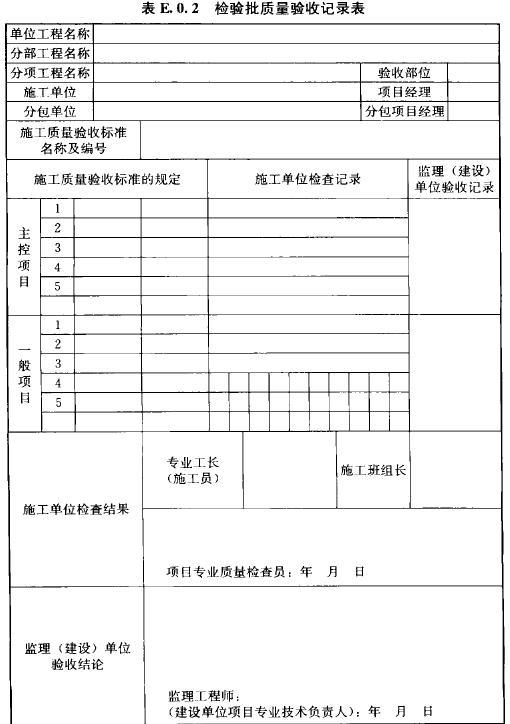

E.0.2 檢驗批質量驗收記錄可按表E.0.2的規定執行。

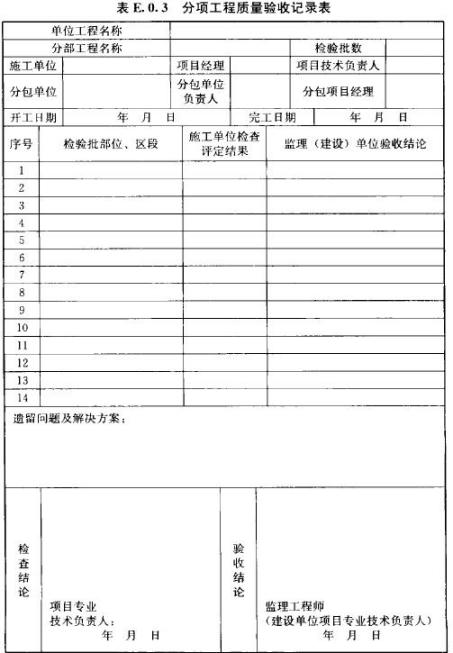

E.0.3 分項工程質量驗收記錄可按表E.0.3的規定執行。

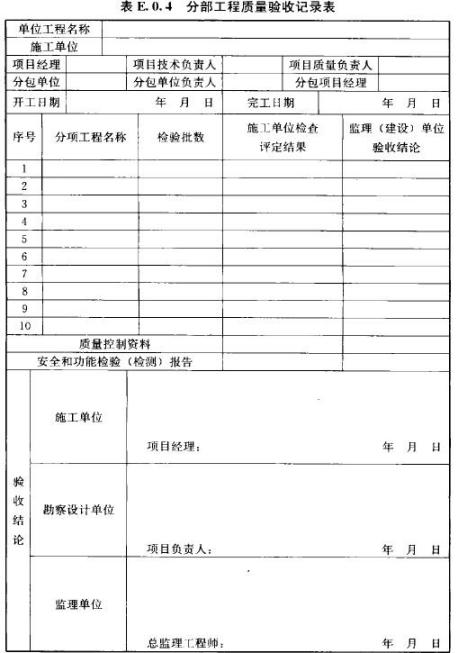

E.0.4 分部工程質量驗收記錄可按表E.0.4的規定執行。

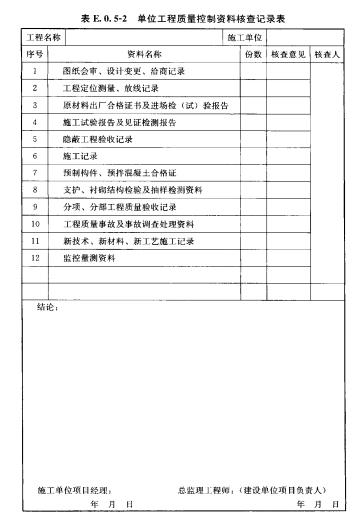

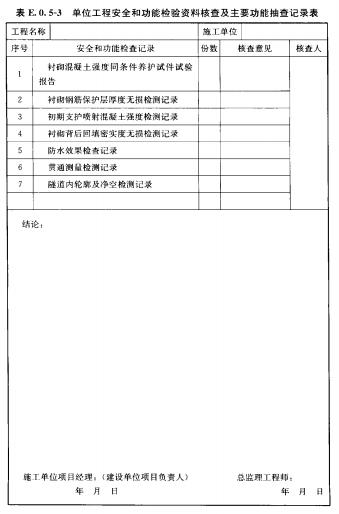

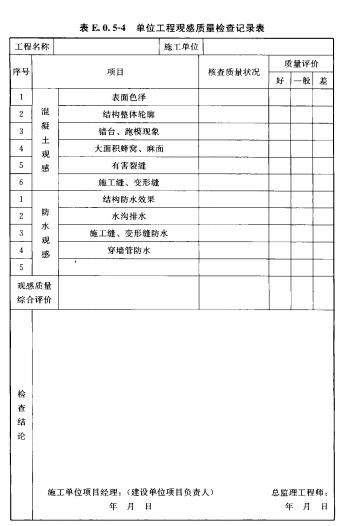

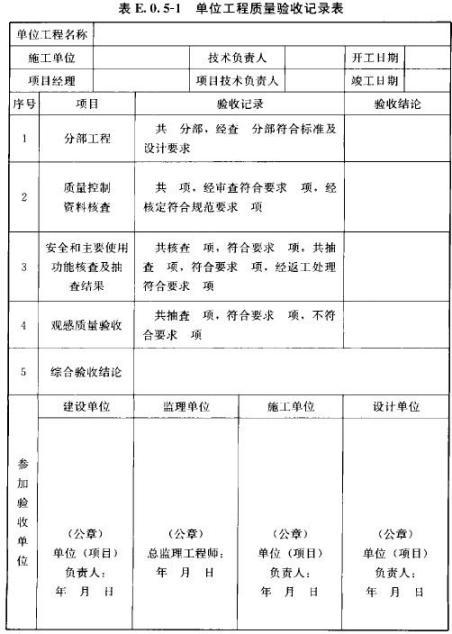

E.0.5 單位工程驗收記錄可按表E.0.5-1～表E.0.5-4的規定執行。
