CJJ 105-2005 城鎮供熱管網結構設計規范 （完整版）
公告
中華人民共和國建設部
公 告
第367號
建設部關于發布行業標準《城鎮供熱管網結構設計規范》的公告
現批準《城鎮供熱管網結構設計規范》為行業標準，編號為CJJ 105—2005， 自2005年12月1日起實施。其中，第2.0.6、2.0.7、2.0.11、4.2.1、4.2.6、6.0.6(1)條(款)為強制性條文，必須嚴格執行。
本規范由建設部標準定額研究所組織中國建筑工業出版社出版發行。
中華人民共和國建設部
2005年9月16日
前言
前 言
根據建設部建標[2002]84號文的要求，規范編制組在廣泛調查研究，認真總結實踐經驗，參考有關標準的基礎上，制定了本規范。
本規范的主要技術內容：1.總則；2.材料；3.結構上的作用；4.基本設計規定，5.靜力計算；6.構造要求。
本規范由建設部負責管理和對強制性條文的解釋，由主編單位負責具體技術內容的解釋。
本規范主編單位：北京市煤氣熱力工程設計院有限公司(地址：北京市西單北大街小醬坊胡同甲40號；郵政編碼：100032)。
本規范參編單位：北京市市政工程設計研究總院,北京交通大學,中國市政工程東北設計研究院,中國市政工程西北設計研究院,北京五維地下工程有限公司
本規范主要起草人：陸景慧 雷宜泰 翟榮申 楊成永田韶英 劉安 樊錦仁 陳浩生
1 總則
1.0.1為在城鎮供熱管網結構設計中貫徹執行國家的技術經濟政策，做到技術先進、經濟合理、安全適用、確保質量，制定本規范。
1.0.2本規范適用于城鎮供熱管網工程中下列結構的設計：
1放坡開挖或護壁施工的明挖管溝及檢查室；
2獨立式管道支架，包括固定支架、導向支架及活動支架。
1.0.3直埋敷設熱力管道固定墩結構設計及檢查室結構抗傾覆、抗滑移穩定驗算應符合國家現行標準《城鎮直埋供熱管道工程技術規程》CJJ／T 81的規定。
1.0.4城鎮供熱管網結構設計，除應符合本規范外，尚應符合國家現行有關標準的規定。
2 材料
2.0.1結構工程材料應根據結構類型、受力條件、使用要求和所處環境等選用。

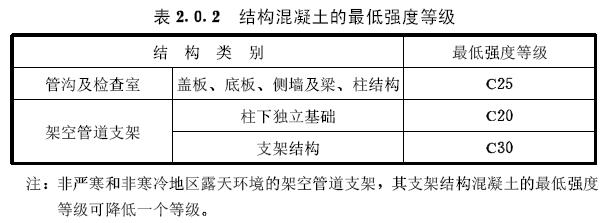

2.0.2結構混凝土的最低強度等級應滿足耐久性要求，且不應低于表2.0.2的規定。對于接觸侵蝕性介質的混凝土，其最低強度等級尚應符合現行有關標準的規定。
2.0.3混凝土、鋼筋的設計指標應符合現行國家標準《混凝土結構設計規范》GB 50010的規定。
鋼材的設計指標應符合現行國家標準《鋼結構設計規范》GB50017的規定。
砌體材料的設計指標應符合現行國家標準《砌體結構設計規范》GB 50003的規定。

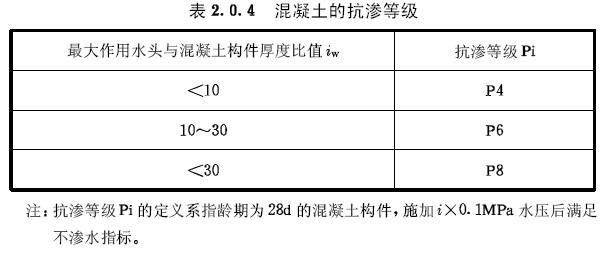

2.0.4位于地下水位以下的管溝及檢查室，應采用抗?jié)B混凝土結構，混凝土的抗?jié)B等級應按表2.0.4的規定確定。相應混凝土的骨料應選擇良好級配；水灰比不應大于0.5。
當混凝土滿足抗?jié)B要求時，可不做其他防滲處理。對接觸侵蝕性介質的混凝土，應按現行有關標準或進行專門試驗確定防腐措施。

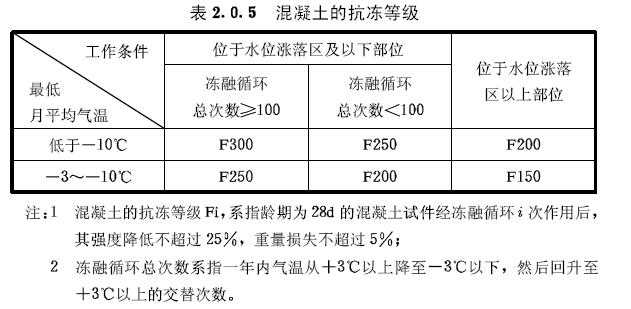

2.0.5最低月平均氣溫低于一3℃的地區，受凍融影響的結構混凝土應滿足抗凍要求，并按表2.0.5的規定確定。
2.0.6結構混凝土中的堿含量不得大于3.0kg／m3。
2.0.7結構混凝土中的氯離子含量不得大于0.2％。
2.0.8在混凝土中摻用外加劑的質量及應用技術應符合現行國家標準《混凝土外加劑》GB 8076、《混凝土外加劑應用技術規范》GB50119的規定。
2.0.9在管道運行階段，當受熱溫度超過20℃時，管溝及檢查室結構混凝土的強度值及彈性模量值應予以折減，不同溫度作用下的折減系數應按表2.0.9的規定確定。結構構件的受熱溫度可按本規范附錄A的規定計算確定。
2.0.10位于地下水位以上的管溝及檢查室可采用砌體結構。
2.0.11砌體結構管溝及檢查室的砌體材料，應符合下列規定：
1燒結普通磚強度等級不應低于MU10；砌筑砂漿應采用水泥砂漿，其強度等級不應低于M7.5。
2石材強度等級不應低于MU30；砌筑砂漿應采用水泥砂漿，其強度等級不應低于M7.5。
3蒸壓灰砂磚強度等級不應低于MUI5；砌筑砂漿應采用水泥砂漿，其強度等級不應低于M10。
4混凝土砌塊強度等級不應低于MU7.5；砌筑砂漿應采用砌塊專用砂漿，其強度等級不應低于M7.5?；炷疗鰤K砌體的孔洞應采用強度等級不低于Cb20的混凝土灌實。
3 結構上的作用
4 基本設計規定
5 靜力計算
6 構造要求
6.0.1管溝及檢查室結構防水應符合下列規定：
1結構位于地下水位以下時，應采用抗?jié)B混凝土結構，并根據需要增設附加防水層或其他防水措施。
2位于地下水位以上的混凝土結構或砌體結構，應考慮地表水及毛細管水等作用，采取可靠的防水措施。
3柔性防水層應設置保護層。
6.0.2管溝沿線應設置伸縮縫。對土質地基，伸縮縫的間距應符合下列規定：
1對鋼筋混凝土結構管溝，其間距不宜大于25m。
2對砌體結構管溝，其間距不宜大于40m。
6.0.3管溝沉降縫的設置應符合下列規定：
1管溝的地基土有顯著變化或承受的荷載差別較大時，宜設置沉降縫加以分割。
2檢查室溝口外與管溝結合部應設置沉降縫，其距檢查室結構外緣不宜大于2m。
3沉降縫與伸縮縫可結合設置。
6.0.4伸縮縫與沉降縫的構造，應符合下列規定：
1縫寬不宜小于30mm，并應貫通全截面。
2伸縮縫與沉降縫應由止水板材、填縫材料及嵌縫材料三部分構成，并應符合下列規定：
1)止水板材宜采用橡膠止水帶。當采用中埋式止水帶時，在縫兩側各不小于400mm范圍內，混凝土結構的厚度不應小于300mm對砌體結構管溝，在縫兩側各不小于400mm范圍內，應采用混凝土整體現澆結構，其與砌體墻接觸面應采用在砌體墻上預留馬牙槎接合。
2)填縫材料應采用具有適應變形功能的板材。
3)嵌縫材料應采用具有適應變形功能、與混凝土表面粘結牢固的柔性材料，并具有在環境介質中不老化、不變質的性能。
6.0.5管溝及檢查室鋼筋混凝土構件的施工縫設置，應符合下列規定：
1施工縫宜設置在構件受力較小的截面處。
2施工縫處應有可靠的措施，保證先后澆筑的混凝土間良好固結，必要時宜加設預埋止水板或設置遇水膨脹的橡膠止水條等止水構造。
6.0.6鋼筋的混凝土保護層厚度應符合下列規定：

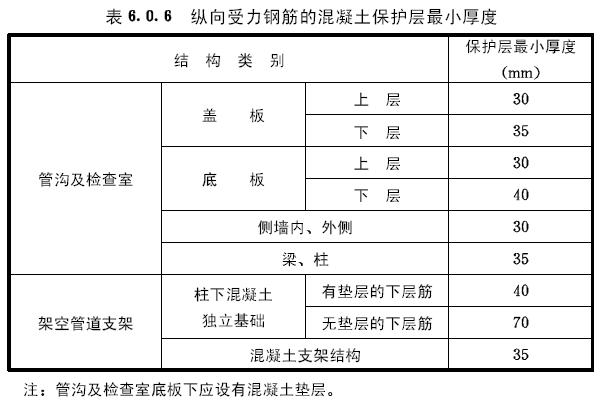

1鋼筋混凝土結構構件縱向受力的鋼筋，其混凝土保護層厚度不應小于鋼筋的公稱直徑，并應符合表6.0.6的規定。
2箍筋、分布筋和構造筋的混凝土保護層厚度不應小于20mm。
3對接觸侵蝕性介質的混凝土構件，其混凝土保護層厚度尚應符合現行有關標準的規定。
6.0.7鋼筋混凝土結構構件縱向受力鋼筋的配筋率，應符合現行國家標準《混凝土結構設計規范》GB 50010的規定。
6.0.8管溝結構的現澆鋼筋混凝土構件，其縱向構造鋼筋應符合下列規定：
1構件里、外側構造鋼筋的配筋率均不應小于0.15％。
2鋼筋間距不宜大于200mm。
3鋼筋的搭接、錨固應符合現行國家標準《混凝土結構設計規范》GB 50010中對于受拉鋼筋的有關規定。
4當結構位于軟弱地基以上時，其蓋、底板縱向構造鋼筋的配筋量應適當增加。
6.0.9采用鋼結構的管道支架、鋼梯、鋼平臺及預埋件，其暴露在大氣中的構件表面，應采取防銹措施。
6.0.10管溝及檢查室內管道支架采用鋼結構時，支架立柱根部應采用混凝土包裹，其保護層厚度不應小于50mm，包裹的混凝土高出底板高度，在管溝內不應小于150mm，在檢查室內不應小于300mm。
附錄A 管溝及檢查室結構受熱溫度計算方法
A.0.1管溝及檢查室內空氣溫度應采用管道運行階段的最高溫度。
A.0.2地面空氣溫度應按下列規定確定：
1確定混凝土的設計強度及彈性模量在溫度作用下的折減系數時，應采用管網運行時的最高月平均氣溫；
2計算襯砌內外壁溫差時，應采用管網運行時的最低月平均氣溫。

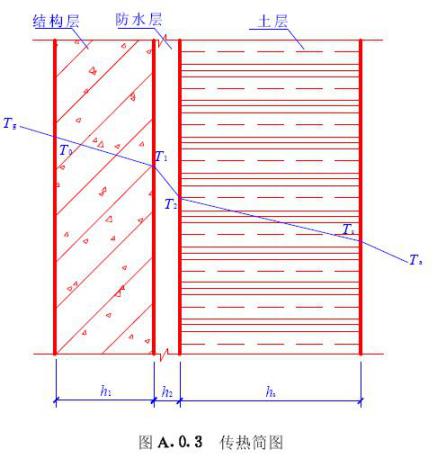

A.0.3結構層計算點的受熱溫度(圖A.0.3)，可采用平壁法按下式計算：
式中
Tj——計算點的受熱溫度(℃)；
Tg——管溝內空氣溫度(℃)；
Ta——地面空氣溫度(℃)，當計算結構底板的受熱溫度時為地溫：當計算底板最高受熱溫度時，取Ta＝15℃；當計算底板內外壁溫差時，取Ta＝10℃；
Rt——結構層、防水層及計算土層等的總熱阻(m2·℃／w)；
Ri——第i層熱阻(m2·℃／w)。
A.0.4結構層、防水層及計算土層等的總熱阻應按下列公式計算：
式中
Rg——結構層內表面的熱阻(m2·℃／W)；
Rs——計算土層的熱阻(m2·℃／w)；
Ra——計算土層外表面的熱阻(m2·℃／w)；
ag——結構層內表面的放熱系數[w／(m2·℃)]，取12W／(m2·℃)；
λj——結構層及防水層的導熱系數[W／(m·℃)];
λs——計算土層的導熱系數[W／(m·℃)];
hs——結構層及防水層厚度
hs——計算土層厚度：

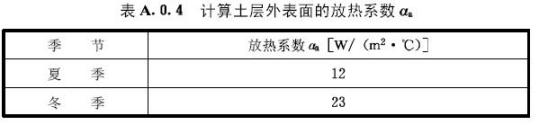

αa——計算土層外表面的放熱系數[w／(m2·℃)]，可按表A.0.4的規定確定。

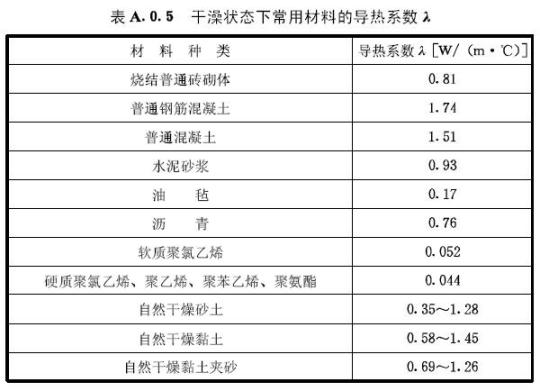

A.0.5結構層、防水層及計算土層等的導熱系數，應按實際試驗資料確定。當無試驗資料時，對幾種常用的材料，干燥狀態下可按表A.0.5的規定確定。具體取值時應考慮濕度對材料導熱性能的影響。

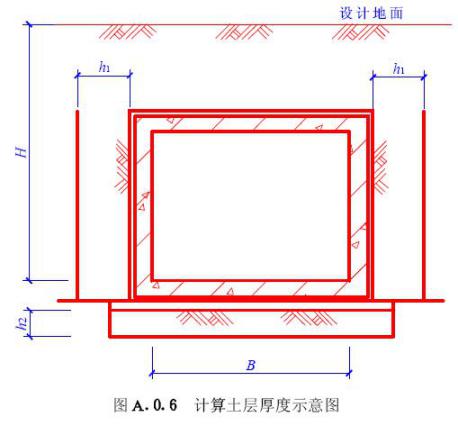

A.0.6計算土層厚度(圖A.0.6)可按下列公式計算：
1計算結構蓋板時，取蓋板頂面至設計地面的距離。
2計算結構側墻時：
式中
h1——側墻外計算土層厚度，
H——結構底板上皮至設計地面豎向距離；
B——結構凈寬。
3計算結構底板時：
hs＝h2 (A.0.6—2)
式中
h2——底板下側計算土層厚度，當計算底板最高受熱溫度時，取h2＝0.3m 當計算底板內外壁溫差時h2＝0.2m。
附錄B 管溝及檢查室結構土壓力標準值的確定
B.0.1管溝和檢查室結構上的豎向土壓力標準值可按下列規定確定：
1當設計地面高于原狀地面，作用在結構上的豎向土壓力標準值應按下式計算：
式中 Fsv.k——結構頂面每平方米的豎向上壓力標準埴(kN／m2)；
C'C——填埋式土壓力系數，與Hs/Bs、結構地基土及回填土
的力學性能有關，可取1.2～1.4，
γs——回填土的重力密度(kN／m3)，可取18kN／m3；
Hs——管溝或檢查室蓋板頂面至設計地面的距離；
BC——管溝或檢查室的外緣寬度。
2對由設計地面開槽施工的管溝或檢查室，作用在結構上的豎向土壓力標準值可按下式計算：
Fsv,k=nsγsHs (B.0.1-2)
式中 ns——豎向土壓力系數，通常當結構平面尺寸長寬比小于或等于10時，可取1.0；當結構平面尺寸長寬比大于10時，宜取1.2。
B.0.2作用在管溝和檢查室結構上的側向土壓力標準值，應按下列規定確定(圖B.0.2)：
1應按主動土壓力計算。
2當?shù)孛嫫秸?、結構位于地下水位以上部分的主動土壓力標準值可按下式計算：
Eep,k＝KaγsZ (B.0.2-1)
3結構位于地下水位以下部分的側向壓力應為主動土壓力與地下水靜水壓力之和，此時主動土壓力標準值可按下式計算：
F'ep,k=Ka[γs[γsZw+γ's(Z-Zw)] (B.0.2-2)
式中 Eep，k——地下水位以上的主動土壓力標準值(kN／m2)；
F’ep,k——下水位以下的主動土壓力標準值(kN／m2)；
Ka——主動土壓力系數，應根據土的抗剪強度確定，當缺乏試驗資料時，對砂類土或粉土可取1/3；對黏性土，可取1/3～1/4；
Z——自設計地面至計算截面處的深度；
ZW——自設計地面至地下水位的距離；
γ's——地下水位以下回填土的有勁重度，可取10kN／m3。
附錄C 地面車輛荷載對管溝及檢查室結構作用標準值的計算方法
C.0.1地面車輛荷載傳遞到結構頂面的豎向壓力標準值，可按下列規定確定：

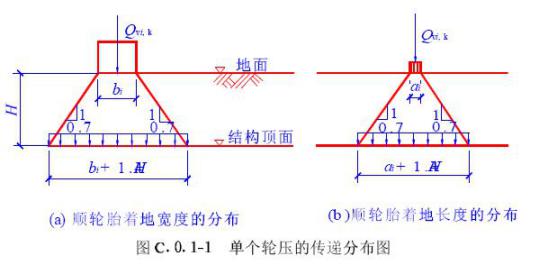

1單個輪壓傳遞到結構頂面的豎向壓力標準值可按下式計算(圖C.0.1—1)：
式中 qvk——輪壓傳遞到結構頂面處的豎向壓力標準值(kN／m2)；
Qwi,k——車輛的i個車輪承擔的單個輪壓標準值(kN)；
ai——i個車輪的著地分布長度；
bi——i個車輪的著地分布寬度；
H——覆土深度；
μD——動力系數，可按表C.0.1的規定確定。

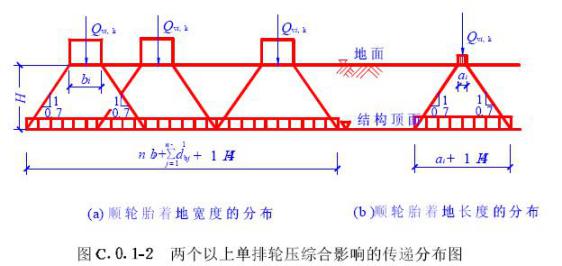

2兩個或兩個以上單排輪壓綜合影響傳遞到結構頂面的豎向壓力標準值，可按下式計算(圖C.0.1—2)：
式中 n——車輪的總數量；
dbj——沿車輪著地分布寬度方向，相鄰兩個車輪間的凈距 (m)。
3多排輪壓綜合影響傳遞到結構頂面的豎向壓力標準值，可按下式計算：
式中 ma——沿車輪著地分布寬度方向的車輪排數；
mb——沿車輪著地分布長度方向的車輪排數；
daj——沿車輪著地分布長度方向，相鄰兩個車輪間的凈距。
C.0.2對鋼筋混凝土整體現澆矩形管溝，地面車輛荷載的影響可考慮結構的整體作用，此時作用在結構上的豎向壓力標準值可按下式計算(圖C.0.2)：
式中 qve,k——考慮結構整體作用時車輛輪壓傳遞到結構底面的豎向壓力標準值(kN／m2)；
Lp——輪壓傳遞到結構頂面處沿管溝縱向的影響長度 (m)；
Le——管溝縱向承受輪壓影響的有效長度，可取Le＝
Lp+2Hp,Hp為管溝總高度。
C.0.3地面車輛傳遞到結構上的側壓力標準值，可按下式計算：
式中 qhz,k——地面以下計算深度z處墻上的側壓力標準值(kN／m2)；
qvz,k——地面以下計算深度z處的豎向壓力標準值 (kN／m2)；
Ka——主動土壓力系數，按本規范第B.0.2條取值。
當管溝結構覆土深度很小，墻頂處由地面車輛荷載作用產生的豎向壓力標準值qvk分布長度小于墻側土體的破壞棱體長度(Ls)時，墻上的側壓力標準值可按下列公式計算：
式中 Ls——墻側土體破壞棱體在墻頂處的長度；
hs——墻頂處土體破壞棱體上車輛傳遞豎向壓力的等代土高；
Acv-——墻頂處土體破壞棱體上車輛傳遞豎向壓力的作用面積 (m2)。
附錄D 柔性支架、剛性支架的判別
D.0.1本規范的柔性支架及剛性支架，均指支架柱嵌固于基礎的獨立式活動支架。其中柔性支架系指支架的剛度較小，支架位移能適應管道變形要求，柱頂與管道沒有相對位移；剛性支架系指支架的剛度較大，位移較小，管道通過管托在支架立柱或橫梁上滑動或滾動。
D.0.2柔性支架、剛性支架的判別，應按下列規定確定：
Fm＞Ft時，為柔性支架 (D.0.2-1)
Fm≤Ft時，為剛性支架 (D.0.2-2)
Fm＝μG (D.0.2—3)
式中 Fm——作用在支架上的摩擦力(N)，
Ft——支架位移反彈力(N)；
μ——摩擦系數，可按本規范第3.3.6條取值；
G——作用在管道支架結構上的管道自重標準值(N)，應按本規范第3.2.3條取值；
EIx、EIy——分別為支架柱對于x、y兩主軸的截面剛度(N·mm2)，對鋼筋混凝土柱分別取0.85EcIx、0.85EcIy,E為支架柱材料的彈性模量(N／mm2)，Ec為混凝土的彈性模量；
H——支架高度(熱力管道管托底面至支架基礎頂面)(mm)；
△x、△y——分別為管道在支架處沿支架柱截面x、y兩主軸方向的位移值，應根據管網的布置及運行條件確定。
附錄E
E.0.1受彎、大偏心受拉(壓)構件的最大裂縫寬度，可按下列公式計算：
式中 ωmax——最大裂縫寬度；
ψ——裂縫間受拉鋼筋應變不均勻系數，當ψ<0.4時，應取0.4；當ψ>1.0時，應取1.0；
σsk——按標準組合作用計算的截面縱向受拉鋼筋應力(N／mm2)；
Es——鋼筋的彈性模量(N／mm2)；
c——最外層縱向受拉鋼筋的混凝土保護層厚度；
d——縱向受拉鋼筋直徑；當采用不同直徑的鋼筋時，應取d＝4AS/u;u為縱向受拉鋼筋截面的總周長 (mm)；
ρte——以有效受拉混凝土截面面積計算的縱向受拉鋼筋配筋率，即ρte＝As/0.5bh；b為截面計算寬度，A為截面計算高度；As為受拉鋼筋的截面面積(mm2)，對偏心受拉構件應取偏心力一側的鋼筋截面面積；
a1——系數，對受彎、大偏心受壓構件可取a1=0；對大偏心受拉構件可取
v——縱向受拉鋼筋表面特征系數，對光面鋼筋應取1.0；對變形鋼筋應取0.7；
ftk——混凝土軸心抗拉強度標準值(N／mm2)；
a2——系數，對受彎構件可取a2＝1.0；對大偏心受壓構件可取a2＝1—0.2h0/e0；對大偏心受拉構件可取a2＝1+0.35h0/e0
e0——縱向力對截面重心的偏心距。
E.0.2受彎、大偏心受壓、大偏心受拉構件的計算截面縱向受拉鋼筋應力σsk，可按下列公式計算：
1受彎構件的縱向受拉鋼筋應力：
式中 Mk——在標準組合作用下，計算截面處的彎矩(N·mm)；
h0——計算截面的有效高度。
2大偏心受壓構件的縱向受拉鋼筋應力：
式中 Nk——在標準組合作用下，計算截面上的縱向力(N)。
3大偏心受拉構件的縱向鋼筋應力：
式中 a'——位于偏心力一側的鋼筋合力點至截面近側邊緣的距離 (mm)。
