CJJ/T 147-2010 城鎮燃?xì)夤艿婪情_(kāi)挖修復更新工程技術規程 （完整版）
公告
中華人民共和國住房和城鄉建設部
公告
第701號
關于發布行業標準《城鎮燃?xì)夤艿?非開挖修復更新工程技術規程》的公告
現批準《城鎮燃?xì)夤艿婪情_(kāi)挖修復更新工程技術規程》為行業標準，編號為CJJ/T147-2010，自2011年1月1日起實施。
本規程由我部標準定額研究所組織中國建筑工業出版社出版發行。
中華人民共和國住房和城鄉建設部
2010年7月23日
前言
前言
根據原建設部《關于印發 〈2005 年工程建設標準規范制訂、修訂計劃（第一批）>的通知》（建標函 [2005]84 號）要求，規程編制組經廣泛調查研究，認真總結實踐經驗，參考有關國際標準和國外先進標準，并在廣泛征求意見的基礎上，制定了本規程。
本規程主要技術內容是：1.總則；2.術語；3.設計；4.插入法；5.工廠預制成型折疊管內襯法；6.現場成型折疊管內襯法；7.縮徑內襯法；8.靜壓裂管法；9.翻轉內襯法；10.試驗與驗收； 11 .修復更新后的管道接支管和搶修。
本規程由住房和城鄉建設部負責管理，由北京市燃?xì)饧瘓F(tuán)有限責任公司負責具體技術內容的解釋。執行過程中如有意見或建議，請寄送北京市燃?xì)饧瘓F(tuán)有限責任公司（地址：北京市西城區西直門南小街 22 號；郵編： 100035 )。
本規程主編單位： 北京市燃?xì)饧瘓F(tuán)有限責任公司
本規程參編單位： 上海燃?xì)饧瘓F(tuán)有限公司
香港中華煤氣有限公司
沈陽市煤氣總公司
北京市煤氣熱力工程設計院有限公司
北京天環燃?xì)庥邢薰?span style="display:none">CJJ/T 147-2010 城鎮燃?xì)夤艿婪情_(kāi)挖修復更新工程技術規程 （完整版）
北京派普瑞非開挖工程技術有限公司
上海華焰燃?xì)夤艿拦こ碳夹g(shù)發展有限公司
中國威文佛山協和安固管件有限公司
其士管道科技有限公司
亞大塑料制品有限公司
北京市煤氣工程有限公司
本規程主要起草人員：叢萬軍 李美竹 張海梁 孔慶芳
李伯珍 馮偉章 陳敏 孫明燁
董久樟 曹國權 王欣 楊鵬
王銘歧 米琪 王駿 王可仁
吳燕 張 立 王志偉 洛月
曾立軍 王毅
本規程主要審查人員：高立新 楊建 魏若奇 朱文鑒
應援農 牛卓韜 卞淞霖 徐杰
王杏芳 馬保松 樊金光
1 總則
1.0.1為使城鎮燃?xì)夤艿婪情_(kāi)挖修復更新工程做到技術先進、經濟合理、安全可靠、保證工程質量和保護環境，制定本規程。
1.0.2本規程適用于采用插入法、折疊管內襯法、縮徑內襯法、靜壓裂管法和翻轉內襯法對工作壓力不大于0.4MPa的在役燃?xì)夤艿肋M(jìn)行沿線修復更新的工程設計、施工及驗收。
本規程不適用于新建的埋地城鎮燃?xì)夤艿赖姆情_(kāi)挖施工、局部修復和架空燃?xì)夤艿赖男迯?fù)更新。
1.0.3城鎮燃?xì)夤艿婪情_(kāi)挖修復更新工程的設計、監理和施工應由具有相應資質的單位承擔；工程項目必須在取得相關部門的核準后方可開工。
1.0.4從事城鎮燃?xì)夤艿婪情_(kāi)挖修復更新工程的施工人員應經技術培訓，合格后方可上崗。
1.0.5城鎮燃?xì)夤艿婪情_(kāi)挖修復更新工程施工前，應針對現場相鄰管線情況，對圖紙進行復核。
1.0.6城鎮燃?xì)夤艿婪情_(kāi)挖修復更新工程使用的材料應符合國家現行的相關產品標準的規定。
1.0.7城鎮燃?xì)夤艿婪情_(kāi)挖修復更新工程的設計、施工及驗收除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1插入法slip lining
直接將聚乙烯管采用機械的方法，拉入或推入在役管道內的修復更新工藝。也稱內插法。
2.0.2折疊管內襯法“fold-and-form”lining
將折疊成“U”形或“C”形的聚乙烯管拉入在役管道內后，利用材料的記憶功能，通過加熱與加壓使折疊管恢復原有形狀和大小的修復更新工藝。也稱變形內襯法。
2.0.3縮徑內襯法deformed and reformed
采用模壓或輥筒使聚乙烯內襯管外徑縮小后置入在役管道內，再通過加壓或自然復原的方法，使聚乙烯內襯管恢復原來直徑的修復更新工藝。
2.0.4靜壓裂管法s t a t ic pipe burs t ing
以待更換的在役管道為導向，用裂管器將在役管道切開或脹裂，使其脹擴，同時將聚乙烯管拉入在役管道的修復更新工藝。
2.0.5翻轉內襯法cured-in-place pipe
用壓縮空氣或水為動力將復合筒狀襯材浸漬膠粘劑后，翻轉推入在役管道，經固化后形成內襯層的管道內修復工藝。
2.0.6復合筒狀襯材compound ubularma erial
氣密性內襯層與編織物牢固粘結在一起，形成與在役管道內徑一致的筒狀材料。
2.0.7管道非開挖修復更新no-dig rehabili t a t ion and replacemen t
采用非開挖施工技術在在役管道原位對管道進行沿線缺陷修復，或者原位更換在役管道以改善其性能。本規程中管道修復包括插入法、折疊管內襯法、縮徑內襯法和翻轉內襯法。靜壓裂管法為管道更新。
3 設計
4 插入法
5 工廠預制成型折疊管內襯法
6 現場成型折疊管內襯法
7 縮徑內襯法
8 靜壓裂管法
9 翻轉內襯法
10 試驗與驗收
11 修復更新后的管道接支管和搶修
11.0.1修復更新后的燃?xì)夤艿酪嗽谠O(shè)計預留的位置接支管。當預留位置不能滿足要求時，開孔接支管應采用機械斷管方式割除修復管道外的舊管，不得使用氣割或加熱方法。11.0.2割除舊管后，可在聚乙烯管上接出支管。接出支管應符合現行行業標準《聚乙烯燃?xì)夤艿拦こ碳夹g(shù)規程》CJJ63的有關規定。
11.0.3當管道受損泄漏時，應按本規程第11.0.1條的要求先割除部分舊管后，實施搶修。搶修宜在停氣后進行，應切除破損聚乙烯管，并電熔連接相同材料級別的聚乙烯管。連接應符合現行行業標準《聚乙烯燃?xì)夤艿拦こ碳夹g(shù)規程》CJJ63的有關規定。
11.0.4 當在采用翻轉內襯法修復的燃?xì)夤艿郎辖又Ч軙r(shí)，應選擇在連接短管處開孔，嚴禁在其他部位開孔接支管。
11.0.5 當采用翻轉內襯法修復的燃?xì)夤艿朗軗p泄漏時，應停氣斷管，實施搶修。斷管后應將受熱影響的內襯材料割除并按本規程第9.4.8條的要求進行端口處理后，再進行施工。
附錄A預制折疊管記憶能力的測試
A.0.1預制折疊管管材試樣長度不應小于50mm。

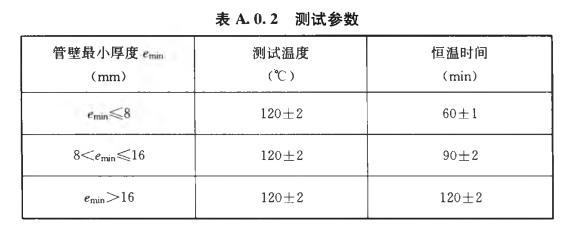

A.0.2預制折疊管記憶能力測試前應將測試用恒溫箱預熱到120 ℃± 2 ℃ ，然后可將試樣放入烤箱的任意位置，測試參數應符合表A.0.2的要求。

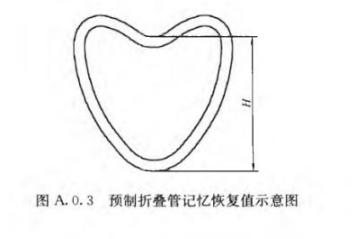

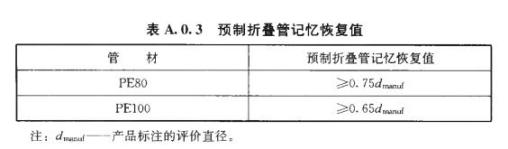

A.0.3達到加熱時間后應將試樣取出，并自然冷卻至常溫，然后測量預制折疊管記憶恢復值H(圖A.0.3)，并應符合表A.0.3的要求。
附錄B常溫下環向拉伸應力的測定

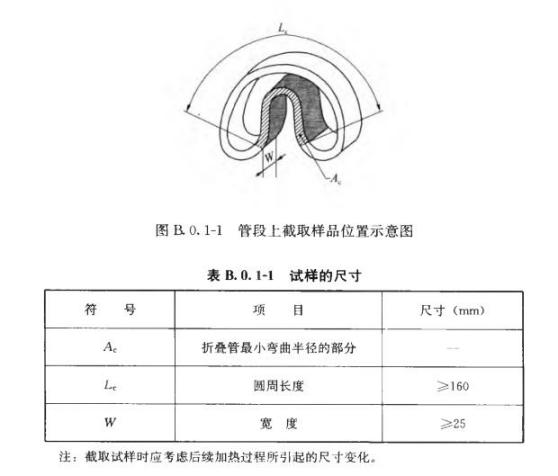

B.0.1 常溫下環向拉伸應力測定用試樣的制備應符合下列要求： 1應按沿試樣圓周方向截取3個試樣（圖B.0.1-1)，尺寸應符合表B.0.1-1的要求。

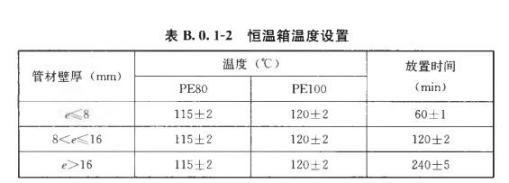

2試樣應放置在恒溫箱中加熱，恒溫箱溫度的設置應符合表B.0.1-2的要求。

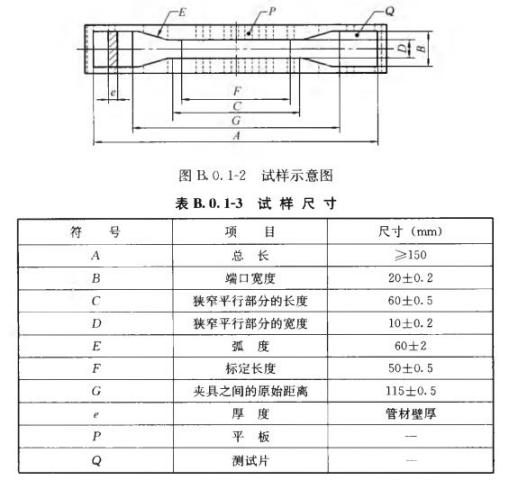

3加熱后取出試樣，并應及時使用兩塊不銹鋼板夾穩、壓平，應保持壓力直至試樣溫度自然冷卻至常溫。 4壓平的試樣（圖B.0.1-2)尺寸應符合表B.0.1-3的要求。
B.0.2常溫下環向拉伸應力測定應具備下列設備、儀器： 1空氣恒溫箱； 2兩塊不銹鋼板和加壓裝置； 3夾緊裝置； 4負載系統應在Is 5s之間對測試片施加平穩、可重復的負載力，偏差不應超過規定負載力的±1%; 5水槽或熱空氣箱； 6計時器。

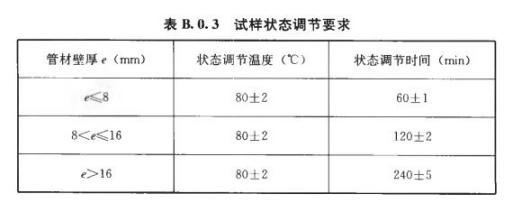

B.0.3常溫下環向拉伸應力測定前，試樣應按表B.0.3的要求進行狀態調節。
B.0.4常溫下環向拉伸應力測定應按下列步驟進行：
1狀態調節后應測量試樣的尺寸；

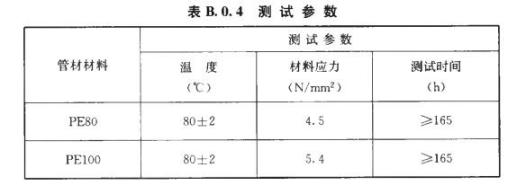

2根據表B.0.4中所規定材料應力，負載力應按下式計算：
3應采用夾具將試樣夾緊，放入溫度為80°C±2°C的水槽或熱空氣箱中；
4應逐步、平穩地在試樣上施加負荷，不得有振動，并在 1 s 5s內達到所要求的負載力；
5 達到測試負載力時應立即開始計時； 6達到165h或試樣發生失效時應停止試驗。
B.0.5 測試時間達到165h，試樣未破壞應判為合格。
B.0.6 若試樣被破壞，應確定是韌性破壞或脆性破壞。當試樣在165h前發生韌性破壞，應按照現行國家標準《燃?xì)庥寐竦鼐垡蚁≒E)管道系統第1部分：管材》GB15558.1-2003第7章的規定選擇較低的測試應力，再進行測試。
B.0.7 常溫下環向拉伸應力測定報告應包括下列內容：
1參考文檔和測試方法；
2完整的試樣信息；
3 材料類型；
4 管材的公稱尺寸和生產時間；
5 取樣時間；
6試樣壓平前的溫度和加熱時間；
7試樣的實際測量長度（表B.0.1-3中定義的長度F、寬度D和厚度 e） ；
8應用的應力；
9 計算測試所用的負載力和精確度；
10試樣的溫度和時間條件；
11測量環境；
12測試時間；
13如發生斷裂應注明斷裂類型;
14任何會影響測試結果的因素;
15測試日期。
附錄C現場折疊內襯法施工工藝評定方法
C.0.1現場折疊內襯法的施工工藝評定應滿足下列要求：
1施工工藝評定的條件與環境應真實模擬現場施工時的最不利情況；
2進行施工工藝評定的試件應由施工單位制備并送檢；
3試件制備的全過程應由建設單位、設計單位和監理單位參加并確認；
4施工工藝評定的試件應由取得國家認證的檢驗單位進行;
5施工工藝評定應僅對實際采用的工藝管材材質有效；
6施工工藝評定的有效期為1年。
C.0.2現場折疊內襯法的施工工藝評定的試件制備應符合下列要求：

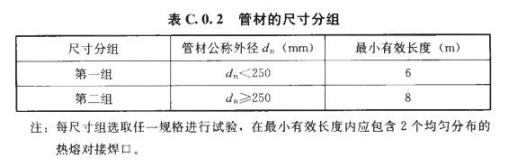

1管材的尺寸分組應符合表C.0.2的要求。
2管材的標準尺寸比應為SD R 26。
3制備試件的環境溫度應為5 ℃ 。當制備溫度高于5 ℃ 時，評定結果應只適用于高于制備溫度，且低于40 ℃ 環境溫度下的施工。
4制備過程應嚴格按本規程第6.4節的規定進行。
5復原應在與試驗管外徑相適應的鋼管內進行。
C.0.3管道復原后的檢驗項目應符合下列要求：
1應按現行國家標準《燃?xì)庥寐竦鼐垡蚁≒E)管道系統第1部分：管材》GB15558.1的規定進行外觀檢査；
2應按現行國家標準《燃?xì)庥寐竦鼐垡蚁≒E)管道系統第1部分：管材》GB15558.1-2003中第7章的規定進行下列力學性能檢驗：
1)應截取含有1個熱熔焊口的管段進行靜液壓試驗；
2)應截取含有另1個熱熔焊口的管段進行耐快速裂紋擴展試驗；
3)應截取試樣進行耐慢速裂紋增長試驗；
4)應沿管道軸向和徑向分別取兩組試樣進行斷裂伸長率試驗，取樣點應在折疊彎曲半徑最小處（圖 C.0.3）。
C.0.4 現場折疊內襯法的施工工藝評定的標準應滿足下列要求：
1 管材折疊后的斷裂伸長軸試驗值不應小于350%，且與管材出廠的斷裂伸長率伸長率的差值不應超過 ± 20%;
2 靜液壓強度、耐快速裂擴展和 耐慢速裂紋增長性能試驗結果均應符合現行國家標準《燃?xì)庥寐竦鼐垡蚁≒E)管道系統第1部分：管材》GB15558.1的規定。
C.0.5現場折疊內襯法的施工工藝評定報告應完整、準確地反映工藝評定的過程及結果，并應包括下列內容：
1管材，焊接機具及焊接參數、壓制設備型號、壓制操作參數、環境溫度、復原環境及參數等試件制備的記錄；
2封樣及送檢情況說明；
3取得國家認證的檢驗單位的檢驗報告。
