CJJ/T 220-2014 城鎮供熱系統標志標準 （完整版）

[建設標準 - 暖通] 發表于：2022-10-23 13:49:50
收藏
前言
CJJ/T 220-2014 城鎮供熱系統標志標準 （完整版）
詳情

公告

中華人民共和國住房和城鄉建設部工程資料_報告模板_資料共享

公 告CJJ/T 220-2014 城鎮供熱系統標志標準 （完整版）

第394號
大牛工程師

住房城鄉建設部關于發布行業標準《城鎮供熱系統標志標準》的公告
大牛工程師

現批準《城鎮供熱系統標志標準》為行業標準，編號為CJJ/T220-2014,自2014年12月1日起實施。
CJJ/T 220-2014 城鎮供熱系統標志標準 （完整版）

本標準由我部標準定額研究所組織中國建筑工業出版社出版發行。大牛工程師

中華人民共和國住房和城鄉建設部免費下載_十四五_統計公報

2014年4月29日CJJ/T 220-2014 城鎮供熱系統標志標準 （完整版）


前言

前 言大牛工程師

根據住房和城鄉建設部《關于印發〈2013年工程建設標準規范制訂修訂計劃〉的通知》（建標[2013]6號）的要求，標準編制組經廣泛調查研究，認真總結實踐經驗，參考有關國際標準和國外先進標準，并在廣泛征求意見的基礎上，編制本標準。資料共享_報告模板_模版下載

本標準的主要技術內容是：1.總則；2.術語；3.標志分類；4.安全標志；5.專用標志；6.標志制作；7.使用與維護。模版下載_統計公報_報告模板

本標準由住房和城鄉建設部負責管理，由唐山市熱力總公司負責具體技術內容的解釋。執行過程中如有意見或建議，請寄送唐山市熱力總公司(地址：河北省唐山市衛國北路7號，郵編：063000)。大牛工程師

本標準主編單位：唐山市熱力總公司CJJ/T 220-2014 城鎮供熱系統標志標準 （完整版）

本標準參編單位：城市建設研究院CJJ/T 220-2014 城鎮供熱系統標志標準 （完整版）

北京市熱力集團有限責任公司大牛工程師

秦皇島市熱力總公司大牛工程師

唐山市熱力工程設計院文庫_報告模板_模版下載

北京市熱力工程設計有限責任公司資料下載_模版下載_免費下載

承德熱力集團有限責任公司資料共享_模版下載_工作報告

牡丹江熱力設計有限責任公司工作報告_工程咨詢_模版下載

唐山興邦管道工程設備有限公司大牛工程師

本標準主要起草人員:簡 進 郭 華 羅 凈 張衛忠安正軍 劉 榮 張海寧 王 毅王云琦 孫福利 于黎明 CJJ/T 220-2014 城鎮供熱系統標志標準 （完整版）

高 斌 邱華偉 王 鶴 于 洋縣域經濟_工作報告_十四五

本標準主要審查人員:王 淮 陳鴻恩 董樂意 李先瑞王 飛 欒曉偉 崔躍建 孟繼成廖嘉瑜 王有富 楊永峰大牛工程師


1 總則

1.0.1 為規范城鎮供熱系統標志的制作、使用和維護管理，發揮標志的警示、提示作用，制定本標準。 工程咨詢_資料庫_工程資料

1.0.2 本標準適用于城鎮供熱生產、輸配等供熱相關場所標志的制作、使用和維護管理。 大牛工程師

1.0.3 城鎮供熱系統標志應由顏色、圖形符號及文字構成，且應具有簡單、易懂、易識別的特性，應能傳達明確而特定的信息。 CJJ/T 220-2014 城鎮供熱系統標志標準 （完整版）

1.0.4 城鎮供熱系統標志的制作、使用和維護管理除應符合本標準外，尚應符合國家現行有關標準的規定。CJJ/T 220-2014 城鎮供熱系統標志標準 （完整版）


2 術語

2.0.1 禁止標志 prohibition sign 模版下載_工程咨詢_資料共享
禁止不安全行為的圖形標志。 大牛工程師

2.0.2 警告標志 warning sign 大牛工程師
提醒對周圍環境引起注意，以避免可能發生危險的圖形。 CJJ/T 220-2014 城鎮供熱系統標志標準 （完整版）

2.0.3 指令標志 direction sign CJJ/T 220-2014 城鎮供熱系統標志標準 （完整版）
強制做出某種動作或采用防范措施的圖形標志。 CJJ/T 220-2014 城鎮供熱系統標志標準 （完整版）

2.0.4 提示標志 information sign CJJ/T 220-2014 城鎮供熱系統標志標準 （完整版）
提示某種信息的圖形標志。 大牛工程師

2.0.5 專用標志 special sign 大牛工程師
表達供熱系統特有信息的圖形標志。 大牛工程師

2.0.6 地面標志 on-ground sign CJJ/T 220-2014 城鎮供熱系統標志標準 （完整版）
設置在地面，表明地下供熱管線信息的圖形標志。 文庫_資料下載_資料共享

2.0.7 地上標志 above-ground sign CJJ/T 220-2014 城鎮供熱系統標志標準 （完整版）
設置在地上且高出地面，表明地下供熱管線信息的圖形標志。 CJJ/T 220-2014 城鎮供熱系統標志標準 （完整版）

2.0.8 地下標志 under-ground sign 大牛工程師
埋設于地下，表明地下供熱管線定位、示蹤的圖形標志。 縣域經濟_資料下載_統計公報

2.0.9 有限空間 confined space CJJ/T 220-2014 城鎮供熱系統標志標準 （完整版）
封閉或部分封閉，進出口較為狹窄有限，未被設計為固定工作場所，自然通風不良，易造成有毒、有害、易燃、易爆物質積聚或高溫、氧含量不足的空間。 大牛工程師

2.0.10 標志樁 marker post 工程資料_規劃綱要_縣域經濟
表明埋地管線位置、屬性和參數的地上標志。 十四五_模版下載_資料下載

2.0.11 轉角粧 corner post CJJ/T 220-2014 城鎮供熱系統標志標準 （完整版）
表明埋地管線水平轉角位置和參數的地上標志。 大牛工程師

2.0.12 測試樁 test post工作報告_資料下載_工程咨詢

表明監測和測試管線陰極保護等參數的地上標志。CJJ/T 220-2014 城鎮供熱系統標志標準 （完整版）


3 標志分類

3.0.1 城鎮供熱系統標志可分為安全標志和專用標志。 模版下載_工程資料_報告模板

3.0.2 安全標志可分為禁止標志、警告標志、指令標志和提示標志。安全標志應能明確表達特定的安全信息，可由圖形符號、安全色、幾何形狀和文字構成。 CJJ/T 220-2014 城鎮供熱系統標志標準 （完整版）

3.0.3 專用標志可分為管線標志、設施標志和供熱廠、站內管道標志。專用標志應能明確表達供熱系統設施特有的信息，可由圖形符號、安全色、幾何形狀和文字構成。
模版下載_規劃綱要_模版下載


4 安全標志

5 專用標志

6 標志制作

6.0.1 圖形符號與文字輔助標志應同時、對應使用。 資料下載_資料庫_免費下載

6.0.2 當采用本標準規定的標志時，不得更改圖形符號與文字輔助標志。 工程咨詢_工作報告_資料下載

6.0.3 標志的基本尺寸除按本標準要求執行外，可根據現場實際情況按比例縮放。當需要新增標志時，應按本標準的有關規定執行。 大牛工程師

6.0.4 標志應采用堅固耐用的材料制作，不應使用遇水變形、變質或易燃的材料。有觸電危險的作業場所應使用絕緣材料。 資料下載_統計公報_模版下載

6.0.5 室外露天設置的安全標志表面應具有逆反光或自發光功能。
CJJ/T 220-2014 城鎮供熱系統標志標準 （完整版）


7 使用與維護

附錄A 常用地面標志

A.0.1 地面粘貼標志示意（圖A.0.1)。
CJJ/T 220-2014 城鎮供熱系統標志標準 （完整版）


CJJ/T 220-2014 城鎮供熱系統標志標準 （完整版）


A.0.2 地面地磚標志示意（圖A.0.2)。
資料庫_工程咨詢_報告模板


資料共享_十四五_資料庫

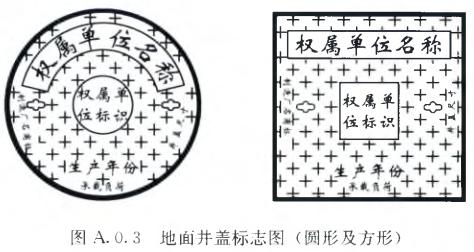

A.0.3 地面井蓋標志7K意（圖A.0.3)。
大牛工程師


資料庫_縣域經濟_免費下載


附錄B 常用地上標志

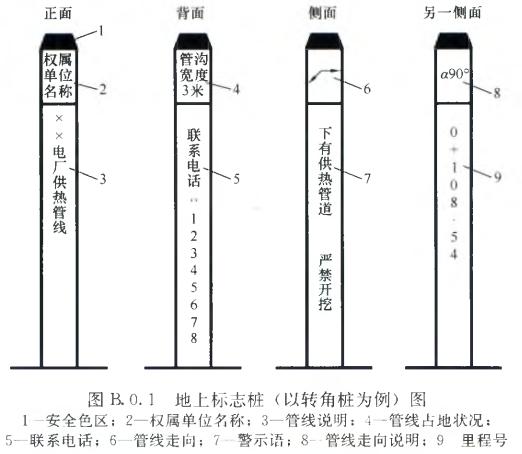

B.0.1 地上標志粧示意（圖B.0.1)。
大牛工程師


CJJ/T 220-2014 城鎮供熱系統標志標準 （完整版）

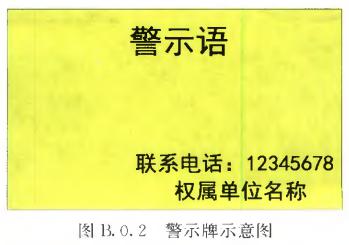

B.0.2 警示牌示意（圖B.0.2)。文庫_模版下載_縣域經濟


工程資料_規劃綱要_模版下載


附錄C 管道常用標志涂刷

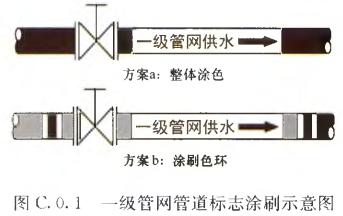

C.0.1 一級管網管道標志涂刷示意（圖C.0.1)
免費下載_資料下載_工程咨詢


大牛工程師

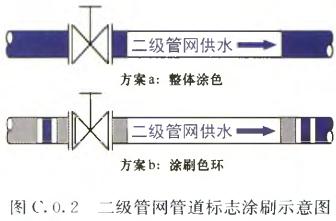

C.0.2 二級管網管道標志涂刷示意（圖C.0.2)。
CJJ/T 220-2014 城鎮供熱系統標志標準 （完整版）


免費下載_資料共享_文庫


C.0.3 蒸汽管道標志涂刷示意（圖C.0.3)。
文庫_十四五_資料共享


大牛工程師

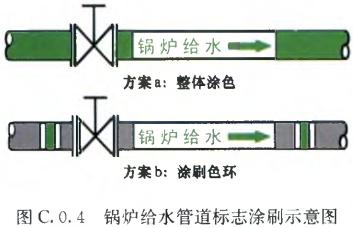

C.0.4 鍋爐給水管道標志涂刷示意（圖C.0.4)。
報告模板_工程資料_模版下載


CJJ/T 220-2014 城鎮供熱系統標志標準 （完整版）


C.0.5 熱水供應管道標志涂刷示意（圖C.0.5)。
大牛工程師


大牛工程師


C.0.6 熱泵（冷）熱源水管道標志涂刷示意（圖C.0.6)。
大牛工程師


CJJ/T 220-2014 城鎮供熱系統標志標準 （完整版）


C.0.7 燃?xì)夤艿罉?biāo)志涂刷示意（圖C.0.7)。
CJJ/T 220-2014 城鎮供熱系統標志標準 （完整版）


CJJ/T 220-2014 城鎮供熱系統標志標準 （完整版）
