CJJ 101-2016 埋地塑料給水管道工程技術規程 （完整版）
1 總 則
1.0.1 為在埋地塑料給水管道工程設計、施工及驗收中，做到技術先進、安全適用、經濟合理、確保質量，制定本規程。
1.0.2 本規程適用于水溫不大于40℃的新建、擴建和改建的埋地塑料給水管道工程的設計、施工及驗收。
1.0.3 埋地塑料給水管道工程設計、施工及驗收除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 材 料
4 管道系統設計
5 管道工程施工
6 水壓試驗、沖洗與消毒
7 竣工驗收
7.0.1 埋地塑料給水管道工程完工后應進行竣工驗收，驗收合格后方可交付使用。
7.0.2 質量檢驗項目和要求，除應符合本規程的相關規定外，尚應符合現行國家標準《給水排水管道工程施工及驗收規范》GB 50268的有關規定。
7.0.3 竣工驗收應按要求填寫中間驗收記錄表，并應在分項、分部、單位工程驗收合格的基礎上進行。
7.0.4 竣工驗收時，應核實竣工驗收資料，并應按設計要求進行復驗和外觀檢查。內容應包括管道的位置、高程、管材規格、整體外觀、標志樁以及閥門、消火栓的安裝位置和數量及其在正常工作壓力條件下的啟閉方向與靈敏度等，并應填寫竣工驗收記錄。竣工技術資料應包括下列內容：
1 施工合同；
2 開工、竣工報告；
3 經審批的施工組織設計及專項施工方案；
4 臨時水準點、管軸線復核及施工測量放樣、復核記錄；
5 設計交底及工程技術會議紀要；
6 設計變更單、工程質量整改通知單、工程聯系單等其他往來函件；
7 管道及其附屬構筑物地基和基礎的驗收記錄；
8 溝槽回填及回填壓實系數的驗收記錄；
9 管道、彎頭、三通等的連接情況記錄，止推墩、固定墩、防滑墩設置情況記錄，穿井室等構筑物的情況記錄，采用金屬管配件的防腐情況記錄；
10 管道穿越鐵路、公路、河流等障礙物的工程情況記錄；
11 地下管道交叉處理的驗收記錄；
12 質量自檢記錄，分項、分部工程質量檢驗評定單；
13 工程質量事故報告及上級部門審批處理記錄；
14 管材、管件質保書和出廠合格證明書；
15 各類材料試驗報告、質量檢驗報告，管道連接質量檢驗記錄；
16 管道分段水壓試驗記錄；
17 管道的沖洗消毒記錄及水質化驗報告；
18 管道變形檢驗資料；
19 隨管道埋地鋪設的示蹤裝置及警示帶的記錄和報告；
20 全套竣工圖、初驗整改通知單、終驗報告單及驗收會議紀要。
7.0.5 驗收合格后，建設單位應組織竣工備案，并應將有關設計、施工及驗收文件和技術資料立卷歸檔。
附錄A 管側回填土的綜合變形模量
A.0.1 管側土的綜合變形模量應根據管側回填土的土質、壓實密度和溝槽兩側原狀土的土質綜合評價確定。
A.0.2 管側土的綜合變形模量可按下列公式計算：
式中：Ed——管側土的綜合變形模量(MPa)；
ζ0——綜合修正系數；
Ee——管側回填土在要求壓實密度時的變形模量(MPa)，應根據試驗確定，當缺少試驗數據時，可按表A.0.2-1的規定采用；
α1、α2——與管中心處槽寬Br和管材外徑D1的比值有關的參數，可按表A.0.2-2的規定確定；
En——溝槽兩側原狀土的變形模量(MPa)，應根據試驗確定；當缺少試驗數據時，可按表A.0.2-1采用。

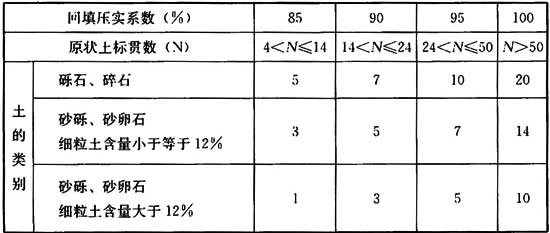

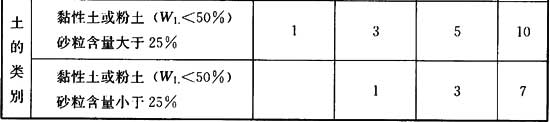

表A.0.2-1 管側回填土和溝槽兩側原狀土的變形模量(MPa)
注：1 表中數值適用于10m以下覆土；
2 回填土的變形模量Ee可按要求的壓實系數采用；表中壓實系數(％)系指設計要求回填土壓實后的干密度與該土在相同壓實能量下的最大干密度的比值；
3 基槽兩側原狀土的變形模量En可按標準貫入度試驗的錘擊數確定；
4 WL為黏性土的液限；
5 細粒土系指粒徑小于0.075mm的土；
6 砂粒系指粒徑0.075mm～2000mm的土。
表A.0.2-2 計算參數α1及α2
A.0.3 填埋式敷設的管道，當Br/D1＞5時，管側土的綜合變形模量應按ζ=1.0計算。此時，Br應為當填土達到設計要求的壓實密度時管中心處的填土密度。
